GB/T 2903-1998
基本信息
标准号： GB/T 2903-1998
中文名称：铜-铜镍(康铜)热电偶丝
标准类别：国家标准(GB)
英文名称： Copper-copper-nickel (Constantan) thermocouple wire
标准状态：现行
发布日期：1998-01-02
实施日期：1999-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
标准ICS号：计量学和测量、物理现象>>热力学和温度测量>>17.200.20温度测量仪器仪表
中标分类号：仪器、仪表>>工业自动化仪表与控制装置>>N11温度与压力仪表
出版信息
出版社：中国标准出版社
书号：155066.1-15778
页数：平装16开， 页数：12， 字数：18千字
标准价格：12.0 元
出版日期：2004-04-01
相关单位信息
首发日期：1982-02-16
复审日期：2004-10-14
起草单位：重庆屉表材料所
归口单位：中国机械工业联合会
发布部门：国家质量技术监督局
主管部门：中国机械工业联合会
标准简介
本标准规定了铜-铜镍热电偶丝的品种规格、技术要求、试验方法、检验规则、供应方式、包装及标志。本标准适用于制造工业铜-铜镍(康铜)热电偶(T型热电偶)用合金丝。 GB/T 2903-1998 铜-铜镍(康铜)热电偶丝 GB/T2903-1998 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

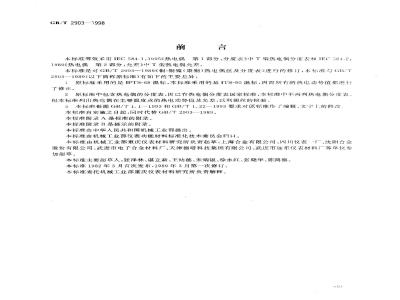

GB/T2903-1998
本标准等效采用IEC584-1：1995《热电偶第1部分：分度表》中T型热电偶分度表和IEC584-2：1989（热电偶第2部分：允差》中T型热电允养。本标准是对GB/T2903一1989《铜-铜镍（康铜）热电偶丝及分度表》进行的修订，本标准与GB/T2903一1989（以下简称原标准）有如下的主要差异：1原标准采用的是IPTS-68温标，本标准采用的是ITS-90温标，因而所有的热电动热值都进行了修正。
2原标准中包含热电偶的分度表，因已有热电偶分度表国家标准，本标准中不再列热电偶分度表，但本标准列出热电偶在主要温度点的热电动势值及允差，以利偶丝的检验，3本标准根据GB/T1.1--1993和GB/T1.22一1993要求对原标准作编辑，文的修改本标准自实施之日起，同时代替GB/T2903--1989。本标准附录A是标准的附录，
本标准附录B是提示的附录。
本标准由中华人民共和国机械工业部提出。本标准由机械工业部仪表功能材料标准化技术委员会归口。本标准由机械工业部重庆仪表材料研究所负责起草，上海合金有限公司，四川仪表·-厂、沈附合金股份有限公司、武进市电子合金材料厂、天津德塔科技集团有限公司、武逊市远东仪表材料厂广等单位参加起草。
本标准主要起草人：张泽林、谌立新、王幼德、朱炳银、徐永红、张晓华、陈鸿德。本标准1982年3月首次发布，1989年3月第一次修订。本标准委托机械工业部重庆仪表材料研究所负责解释。g
中华人民共和国国家标准
铜-铜镍（康铜)热电偶丝
Copper/Copper-Nickel(Constantan)thermocouplewiresG/T2903-
代GB3/T29031989
本标准规定了铜-铜镍热电偶丝的品种规格、技术要求、试验方法，检验规则、供应方式、包装及标志。
本标准适用于制造工业铜-铜镍（康铜)热电偶(T型热电偶)用合金丝（以下简称偶丝）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T16839.1—1997热电偶第1部分：分度表GB/T16839.2--1997热电偶第2部分：允差GB/T16701.21996热电偶材料试验方法第2部分：廉金属热电偶丝热电动势测量方法JB/T6819.2—1993仪表材料术语测温材料3定义
JIB/T6819.2定义的术语适用于本标准。4
产品分类
4.1产品名称，代号及名义化学成分如表1所示。表1
产品名称
铜镍合金丝
4.2偶丝等级
名义化学成分·%
偶丝按使用要求和热电特性的允差不同，分为1级、1级和Ⅲ级，分级条件由技术要求规定。4.3偶丝推荐使用温度上限
各种直径的偶丝推荐使用温度上限如表2所示。表2
偶丝直径,mm
国家质量技术监督局1998-12-11批准656
长期使用温度上限，（
短期使用温度上限，（
1999-07 01实施
偶丝直径，mm
4.4标记示例
产品标记按下列格式表示：
GB/T 2903-1998
表2（完）
长期使用温度上限，
I -1.2-GB/T 2903—1998
4.5产品有关物理参数见附录B（提示的附录）。5技术要求
5.1表面质量
短期使州温度上限、（
标准年份
标准号
产品规格
允差等级（、I、Ⅱ）
产品代号（TP、TN)
偶丝的表面应颜色均勾、光洁、无油污、无折叠、无裂纹、无毛刺及夹层。允许有不超过直径允差的细小划痕和凹陷及个别暗色斑点。5.2尺寸及充许偏差
偶丝的直径及允诈偏差应符合表3规定。偶丝的圆度应不超过直径的允许偏差，表3
允许偏差
注；经供需双方协商，允许供应其他规格的偶丝，5.3不均匀热电动势
在偶丝整卷（盘)内，其不均勾热电动势应不超过表4的规定。表4
5.4热电动势
测量端温度.C
不均匀热电动势，uV
铜镍合金丝
5.4.1出偶丝构成的热电偶，当参考端温度为0C时，其温度与热电动势的关系应符合（B/T16839.1中T型热电偶分度表。其允差应符合GB3/T16839.2中的T型热电偶允差，热电偶在主婴混度点的热电动势值及允差见表5。热电偶在正要温度点的热电动势率见附录A（标准的附录）1651
GB/T 2903-- 1998
5.4.2由铜与铂、销与镍构成的热电偶，当参考端温度为0C时，其温度与热电动势的关系应符合表6和表7热电动势值及允差的规定。铜-铂和铂-铜镍在主要分度点的热电动势率及分度表见附录A（标准的附录）。
表5铜-铜镍热电偶热电动势及允差测端湓度
测量端温度
测量端温度
热电动势
标称值
--5 539
热电动势
标称值
—332
热电动势
标称值www.bzxz.net
热电动势范围
4255~4303
6 674~6 734
9245--9331
11 957-~12 069
14 79214 932
17 744 ~17 892
主130
热电动势范用
4 232~4 326
6 648-~6 760
9 208--9 368
1190812118
[4732~1·1992
17 663~-17 973
表6铜-铂热电偶热电动势及允差T级
热电动势范围
761-785
1 263-~1 287
1 825~1 849
2450-~2474
3137-3161
3 880~3 904
热电动势范围
758-~788
1 260～1 290
1822~1 852
1447～1477
3 134-2 164
3 877~~3 907
表7铂-铜镍热电偶热电动势及充差I级
热电动势范围
3 493~3517
5 412~-5 448
7 420-7 582
9 507-9 595
11 655~11 771
'13 864~13 988
热电动势范围
3 473-~ 3 537
5 389~5 471
7 386~7 516
9 461~9 641
11 598~11 828
13 786-~14 066
单极热电动势的Ⅱ级允差供参考，出厂成品应按表5配对的Ⅱ级允差为依据。1
热电动势范围
5491587
2 720-- 2 79
热电动势范围
202~.· 222
325~- ---339
热电动势范围
- 2 396- 2 36
经供籍双方协议，并在订货合同中注明，允许正负极配对供货，配对热电动势及允差应符合表5规定。2
5.5稳定性
由各种规格偶丝构成的热电偶，在空气中按表8规定的温度连续加热200h，其加热前后在该温度632
GB/T2903-1998
点热电动势变化的绝对值不超过表8的规定，表8
偶丝直径，mm
试验方法
6.1表面质量
表面质量用目力观察。
6.2尺寸测量
试验温度，C
190±10
240±10
290—10
340--10
热电动势变化，μV
相当于温度值，
偶丝的直径和圆度用精确度不低于0.01mmT分尺在偶丝的同一截面两个垂直的方向上进行测量，每卷（盘)偶丝至少应测量兰个不同部位。6.3不均匀热电动势试验
将在同一卷（盘）偶丝两端所取试样的端与Φ0.5mm的铂丝（铂丝的R1/R≥1.3920)焊接在起作为测量端，放进热中偶检定炉内，参考端置于0C，在表4规定的试验温度中保温2h·测量其对热电动势。同-卷（盘）偶丝试样间的对铂热电动势最大差值为其不均勾热电动势值6.4热电动势测量
按GB/T16701.2规定方法进行，试验温度按表9规定表9
偶丝直径，m
0.2,0.3,0.5
0. 2,0. 3,0. 5,0.8
1. 0,1. 2,1. 6,2. 0
6.5稳定性试验
试验温度，
200250
先将正负极偶丝焊成热电偶，并与二等标准铂10-铂热电偶捆扎在一起（标准偶的测量端应套上-端封闭的温氧化铝管），装入热电偶检定炉内，试样插入炉内的深度不小于300mm。炉温升到8规定的温度后，开始测量其热电动势，且每隔一小时测量一次，当其热电动势值稳定在60让V范围内时，以该热电动势作为第一次测量值E。，同时记录时间，作为稳定性试验的起始时间，连续保温并每隔数小时监测热电动势，200h内所测热电动势值E与E。的最大差值|E一E，1为其稳定性值。7检验规则
7.1检验分类
产品检验分为出厂检验和型式检验。7.1.1出厂检验
偶丝应经制造厂质量检验部门进行出厂检验合格并附有产品质量合格证，厅可出厂。出厂检验项月：
a）表面质量；
b）尺寸；
c）不均匀热电动势；
d)热电动势。
7.1.2型式检验
GB/T 2903—1998
按本标准规定的全部试验项目进行。有下列情况之一时，一般应进行型式检验：a）新产品或老产品转广生产的试制定型鉴定；b）正常生产后，如原材料、「艺有较大改变时；c）正常生产时，每年应不少十一次检验；d）产品长期停产后，恢复生产时；e）出广检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出进行型式检验的要求时。7.2抽样规则
7.2.1出厂检验应从生产的每卷（盘）偶丝的头、尾两端各取约1.1m进行检验，其中表面质量和尺小（7.1，1的a）b))两项应对整卷（盘)偶丝检验，7.2.2型式检验应从生产厂的成品库中任意抽取正、负极各不少下3卷（盘）的偶丝，在头部取约5.5m，尾部取约1.1m进行检验。其中表面质量和尺寸应对整卷（盘）偶丝检验。7.3判定规则
7.3.1出厂检验时，只要有~项不合格，则判定该卷（盘）产品为不合格产品7.3.2型式检验时，只要有一项不合格，则应加倍抽样进行全部复检，若仍有…项不合格，则判定型式检验不合格。
8供应方式、包装及标志
8.1供应方式
偶丝应经退火供应。偶丝丧面应具有层均匀的氧化膜。若用户要求，允许以光亮丝供应。8.1.1
每卷(盘)偶丝只能出-一根丝材绕成，不得有接头，扭转及结节。8.1.2
8.1.3每卷（盘）偶丝重量应不小于表10的规定。表10
偶丝直径，mm
1.0,1.2,1.6,2.0
注：对于大量使用偶丝的用户，卷的重量可由供双方协议、8.2包装
重量.kg
除Φ0.3mm和@0.5mm的偶丝可卷绕在线盘上外，其余规格的偶丝可绕成卷状，每卷全少捆扎两处，每卷（盘)用防潮材料包装。8.3标志
8.3.1每卷（盘）偶丝的标志应包括下列内容：a）制造厂广名或商标；
b）产品名称、标记；
c）产品编号：
d）偶丝尺寸规格；
e）每卷（盘）偶丝的毛重和净重；f）出」年、月、月。
8.3.2每卷（盘）偶丝的产品合格证书上应标明：a）制造厂名或商标；
b）产品名称；
c）产品编号；
d）偶丝尺寸规格或标记；
e）本产品符合GB/T2903—1998；f）每卷（盘)的毛重和净重；
g）出厂年、月、口。
GB/T2903-1998
GB/T2903-1998
附录A
(标准的附录）
铜-铜镍热电偶丝的热电动势率及单极对铂分度表A1铜-铜镍，铜-铂，铂-铜镍热电偶在主要温度点的热电动势率（塞贝克系数S)如表A1所示。表A1
铜-铜镍
铜（TP)-铂（Pt-67)分度表如表A2所示，表A2
—195
S,μv/c
铜-铂
铜(TP)-铂(Pt-67)分度表
热电动势，μV
热电动势·μV
铜(TP)-铂(Pt-67)的分度表是由下列多项式计算出来的：et
式中系数为
铂-铜镍
（参考端温度为0（）
温度范围
270℃～0℃
Cl5.8945482297
c 2. 1773546167×10 *2
cj2.8267617331X10 1
ct-2. 2561290632X10
Cs =9. 5020269020X10*?
co=2. 4127168233X108
C+3. 9107475678X10 10
Cs 4.2174034766X10-12
Cy 3. 0946718904 ×10-14
C =1- 5519300339X 10-16
Ch = 5. 2358609811x 10~ 19
C12 -1. 1363837913X10~ 21
T13 =1. 4330540792X10 24
Cl4 =7. 9795153927X10 25
GB/T 2903--1998
铂(Pt-67）-铜镍（TN)分度表见表A3。表A3
0C~400℃
C:5.8945482265
C2 - 1. 5091347652X10
ts=1.3859883242x10 4
C --1. 8273511649× 10
rs=1. 0336356491 x10
t#=--3. 0658265534× 10
C4.6815308235×10 14
Cs--- 2. 9740716812X101*
C --1. 4745034313 × 10 2)
3. 6594053087X 1023
铂（Pt-67)-铜镍（TN)分度表
热电动势，uv
热电动势，uv
铂(Pt-67)-铜镍（TN)的分度表是由下列多项式计算出来的：F
式中系数为
温度范围
270℃～0℃
Cl 3. 2853558134X10
c2= 2. 2420888181X10 *2
Cz-—1.6423294226X10-4
c4=—2. 5283170780X10 6
Cs --4.8822494609X10-8
te=1.4760116404X10-9
C=--3. 0363214731X10-1
o℃～400℃
（参考端温度为0℃）
*-4762
-2 167
C = 3. 2833558138 X 10
cg-1. 8200880227X102
--2454
Gs=6. 7583601624 x105
G4-—3. 6087451975X10 7
Cs=6. 6052443623X10 10
G6= --1. 5749323771X10 13
G7— —1. 3361729442X101s
温度范围
270 C～0C
: 3. 6800948830×10-13
tg -- -2. 7331969785 ×10 1
tlo--1.2677055605×1017
Gul=-3. 5899475217X10 20
Ctz=-5. 6829864280X10 23
13=3.8551373085×1026
GB/T 2903-- 1998
附录B
（提示的附录）
0℃400℃
Cx- 2. 2278151391× 10 18
Cy=--1.4745034313X0
C=3.6594053087X1035
铜丝及铜镍合金丝的物理参数
偶丝熔点、密度、电阻率、平均电阻温度系数、抗拉强度及伸长率如表B1所示。表B1
熔点，
20C时的密度.g/cm
20℃时的电阻率，μ2·cm
20℃～100℃范围内平均电阻温度系数，×101/℃抗拉强度，MPa
伸长率(L=100 mm),%
≥196
铜镍合金丝
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
本标准等效采用IEC584-1：1995《热电偶第1部分：分度表》中T型热电偶分度表和IEC584-2：1989（热电偶第2部分：允差》中T型热电允养。本标准是对GB/T2903一1989《铜-铜镍（康铜）热电偶丝及分度表》进行的修订，本标准与GB/T2903一1989（以下简称原标准）有如下的主要差异：1原标准采用的是IPTS-68温标，本标准采用的是ITS-90温标，因而所有的热电动热值都进行了修正。
2原标准中包含热电偶的分度表，因已有热电偶分度表国家标准，本标准中不再列热电偶分度表，但本标准列出热电偶在主要温度点的热电动势值及允差，以利偶丝的检验，3本标准根据GB/T1.1--1993和GB/T1.22一1993要求对原标准作编辑，文的修改本标准自实施之日起，同时代替GB/T2903--1989。本标准附录A是标准的附录，
本标准附录B是提示的附录。
本标准由中华人民共和国机械工业部提出。本标准由机械工业部仪表功能材料标准化技术委员会归口。本标准由机械工业部重庆仪表材料研究所负责起草，上海合金有限公司，四川仪表·-厂、沈附合金股份有限公司、武进市电子合金材料厂、天津德塔科技集团有限公司、武逊市远东仪表材料厂广等单位参加起草。
本标准主要起草人：张泽林、谌立新、王幼德、朱炳银、徐永红、张晓华、陈鸿德。本标准1982年3月首次发布，1989年3月第一次修订。本标准委托机械工业部重庆仪表材料研究所负责解释。g
中华人民共和国国家标准
铜-铜镍（康铜)热电偶丝
Copper/Copper-Nickel(Constantan)thermocouplewiresG/T2903-
代GB3/T29031989
本标准规定了铜-铜镍热电偶丝的品种规格、技术要求、试验方法，检验规则、供应方式、包装及标志。
本标准适用于制造工业铜-铜镍（康铜)热电偶(T型热电偶)用合金丝（以下简称偶丝）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T16839.1—1997热电偶第1部分：分度表GB/T16839.2--1997热电偶第2部分：允差GB/T16701.21996热电偶材料试验方法第2部分：廉金属热电偶丝热电动势测量方法JB/T6819.2—1993仪表材料术语测温材料3定义
JIB/T6819.2定义的术语适用于本标准。4
产品分类
4.1产品名称，代号及名义化学成分如表1所示。表1
产品名称
铜镍合金丝
4.2偶丝等级
名义化学成分·%
偶丝按使用要求和热电特性的允差不同，分为1级、1级和Ⅲ级，分级条件由技术要求规定。4.3偶丝推荐使用温度上限
各种直径的偶丝推荐使用温度上限如表2所示。表2
偶丝直径,mm
国家质量技术监督局1998-12-11批准656
长期使用温度上限，（
短期使用温度上限，（
1999-07 01实施
偶丝直径，mm
4.4标记示例
产品标记按下列格式表示：
GB/T 2903-1998
表2（完）
长期使用温度上限，
I -1.2-GB/T 2903—1998
4.5产品有关物理参数见附录B（提示的附录）。5技术要求
5.1表面质量
短期使州温度上限、（
标准年份
标准号
产品规格
允差等级（、I、Ⅱ）
产品代号（TP、TN)
偶丝的表面应颜色均勾、光洁、无油污、无折叠、无裂纹、无毛刺及夹层。允许有不超过直径允差的细小划痕和凹陷及个别暗色斑点。5.2尺寸及充许偏差
偶丝的直径及允诈偏差应符合表3规定。偶丝的圆度应不超过直径的允许偏差，表3
允许偏差
注；经供需双方协商，允许供应其他规格的偶丝，5.3不均匀热电动势
在偶丝整卷（盘)内，其不均勾热电动势应不超过表4的规定。表4
5.4热电动势
测量端温度.C
不均匀热电动势，uV
铜镍合金丝
5.4.1出偶丝构成的热电偶，当参考端温度为0C时，其温度与热电动势的关系应符合（B/T16839.1中T型热电偶分度表。其允差应符合GB3/T16839.2中的T型热电偶允差，热电偶在主婴混度点的热电动势值及允差见表5。热电偶在正要温度点的热电动势率见附录A（标准的附录）1651
GB/T 2903-- 1998
5.4.2由铜与铂、销与镍构成的热电偶，当参考端温度为0C时，其温度与热电动势的关系应符合表6和表7热电动势值及允差的规定。铜-铂和铂-铜镍在主要分度点的热电动势率及分度表见附录A（标准的附录）。
表5铜-铜镍热电偶热电动势及允差测端湓度
测量端温度
测量端温度
热电动势
标称值
--5 539
热电动势
标称值
—332
热电动势
标称值www.bzxz.net
热电动势范围
4255~4303
6 674~6 734
9245--9331
11 957-~12 069
14 79214 932
17 744 ~17 892
主130
热电动势范用
4 232~4 326
6 648-~6 760
9 208--9 368
1190812118
[4732~1·1992
17 663~-17 973
表6铜-铂热电偶热电动势及允差T级
热电动势范围
761-785
1 263-~1 287
1 825~1 849
2450-~2474
3137-3161
3 880~3 904
热电动势范围
758-~788
1 260～1 290
1822~1 852
1447～1477
3 134-2 164
3 877~~3 907
表7铂-铜镍热电偶热电动势及充差I级
热电动势范围
3 493~3517
5 412~-5 448
7 420-7 582
9 507-9 595
11 655~11 771
'13 864~13 988
热电动势范围
3 473-~ 3 537
5 389~5 471
7 386~7 516
9 461~9 641
11 598~11 828
13 786-~14 066
单极热电动势的Ⅱ级允差供参考，出厂成品应按表5配对的Ⅱ级允差为依据。1
热电动势范围
5491587
2 720-- 2 79
热电动势范围
202~.· 222
325~- ---339
热电动势范围
- 2 396- 2 36
经供籍双方协议，并在订货合同中注明，允许正负极配对供货，配对热电动势及允差应符合表5规定。2
5.5稳定性
由各种规格偶丝构成的热电偶，在空气中按表8规定的温度连续加热200h，其加热前后在该温度632
GB/T2903-1998
点热电动势变化的绝对值不超过表8的规定，表8
偶丝直径，mm
试验方法
6.1表面质量
表面质量用目力观察。
6.2尺寸测量
试验温度，C
190±10
240±10
290—10
340--10
热电动势变化，μV
相当于温度值，
偶丝的直径和圆度用精确度不低于0.01mmT分尺在偶丝的同一截面两个垂直的方向上进行测量，每卷（盘)偶丝至少应测量兰个不同部位。6.3不均匀热电动势试验
将在同一卷（盘）偶丝两端所取试样的端与Φ0.5mm的铂丝（铂丝的R1/R≥1.3920)焊接在起作为测量端，放进热中偶检定炉内，参考端置于0C，在表4规定的试验温度中保温2h·测量其对热电动势。同-卷（盘）偶丝试样间的对铂热电动势最大差值为其不均勾热电动势值6.4热电动势测量
按GB/T16701.2规定方法进行，试验温度按表9规定表9
偶丝直径，m
0.2,0.3,0.5
0. 2,0. 3,0. 5,0.8
1. 0,1. 2,1. 6,2. 0
6.5稳定性试验
试验温度，
200250
先将正负极偶丝焊成热电偶，并与二等标准铂10-铂热电偶捆扎在一起（标准偶的测量端应套上-端封闭的温氧化铝管），装入热电偶检定炉内，试样插入炉内的深度不小于300mm。炉温升到8规定的温度后，开始测量其热电动势，且每隔一小时测量一次，当其热电动势值稳定在60让V范围内时，以该热电动势作为第一次测量值E。，同时记录时间，作为稳定性试验的起始时间，连续保温并每隔数小时监测热电动势，200h内所测热电动势值E与E。的最大差值|E一E，1为其稳定性值。7检验规则
7.1检验分类
产品检验分为出厂检验和型式检验。7.1.1出厂检验
偶丝应经制造厂质量检验部门进行出厂检验合格并附有产品质量合格证，厅可出厂。出厂检验项月：
a）表面质量；
b）尺寸；
c）不均匀热电动势；
d)热电动势。
7.1.2型式检验
GB/T 2903—1998
按本标准规定的全部试验项目进行。有下列情况之一时，一般应进行型式检验：a）新产品或老产品转广生产的试制定型鉴定；b）正常生产后，如原材料、「艺有较大改变时；c）正常生产时，每年应不少十一次检验；d）产品长期停产后，恢复生产时；e）出广检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出进行型式检验的要求时。7.2抽样规则
7.2.1出厂检验应从生产的每卷（盘）偶丝的头、尾两端各取约1.1m进行检验，其中表面质量和尺小（7.1，1的a）b))两项应对整卷（盘)偶丝检验，7.2.2型式检验应从生产厂的成品库中任意抽取正、负极各不少下3卷（盘）的偶丝，在头部取约5.5m，尾部取约1.1m进行检验。其中表面质量和尺寸应对整卷（盘）偶丝检验。7.3判定规则
7.3.1出厂检验时，只要有~项不合格，则判定该卷（盘）产品为不合格产品7.3.2型式检验时，只要有一项不合格，则应加倍抽样进行全部复检，若仍有…项不合格，则判定型式检验不合格。
8供应方式、包装及标志
8.1供应方式
偶丝应经退火供应。偶丝丧面应具有层均匀的氧化膜。若用户要求，允许以光亮丝供应。8.1.1
每卷(盘)偶丝只能出-一根丝材绕成，不得有接头，扭转及结节。8.1.2
8.1.3每卷（盘）偶丝重量应不小于表10的规定。表10
偶丝直径，mm
1.0,1.2,1.6,2.0
注：对于大量使用偶丝的用户，卷的重量可由供双方协议、8.2包装
重量.kg
除Φ0.3mm和@0.5mm的偶丝可卷绕在线盘上外，其余规格的偶丝可绕成卷状，每卷全少捆扎两处，每卷（盘)用防潮材料包装。8.3标志
8.3.1每卷（盘）偶丝的标志应包括下列内容：a）制造厂广名或商标；
b）产品名称、标记；
c）产品编号：
d）偶丝尺寸规格；
e）每卷（盘）偶丝的毛重和净重；f）出」年、月、月。
8.3.2每卷（盘）偶丝的产品合格证书上应标明：a）制造厂名或商标；
b）产品名称；
c）产品编号；
d）偶丝尺寸规格或标记；
e）本产品符合GB/T2903—1998；f）每卷（盘)的毛重和净重；
g）出厂年、月、口。
GB/T2903-1998
GB/T2903-1998
附录A
(标准的附录）
铜-铜镍热电偶丝的热电动势率及单极对铂分度表A1铜-铜镍，铜-铂，铂-铜镍热电偶在主要温度点的热电动势率（塞贝克系数S)如表A1所示。表A1
铜-铜镍
铜（TP)-铂（Pt-67)分度表如表A2所示，表A2
—195
S,μv/c
铜-铂
铜(TP)-铂(Pt-67)分度表
热电动势，μV
热电动势·μV
铜(TP)-铂(Pt-67)的分度表是由下列多项式计算出来的：et
式中系数为
铂-铜镍
（参考端温度为0（）
温度范围
270℃～0℃
Cl5.8945482297
c 2. 1773546167×10 *2
cj2.8267617331X10 1
ct-2. 2561290632X10
Cs =9. 5020269020X10*?
co=2. 4127168233X108
C+3. 9107475678X10 10
Cs 4.2174034766X10-12
Cy 3. 0946718904 ×10-14
C =1- 5519300339X 10-16
Ch = 5. 2358609811x 10~ 19
C12 -1. 1363837913X10~ 21
T13 =1. 4330540792X10 24
Cl4 =7. 9795153927X10 25
GB/T 2903--1998
铂(Pt-67）-铜镍（TN)分度表见表A3。表A3
0C~400℃
C:5.8945482265
C2 - 1. 5091347652X10
ts=1.3859883242x10 4
C --1. 8273511649× 10
rs=1. 0336356491 x10
t#=--3. 0658265534× 10
C4.6815308235×10 14
Cs--- 2. 9740716812X101*
C --1. 4745034313 × 10 2)
3. 6594053087X 1023
铂（Pt-67)-铜镍（TN)分度表
热电动势，uv
热电动势，uv
铂(Pt-67)-铜镍（TN)的分度表是由下列多项式计算出来的：F
式中系数为
温度范围
270℃～0℃
Cl 3. 2853558134X10
c2= 2. 2420888181X10 *2
Cz-—1.6423294226X10-4
c4=—2. 5283170780X10 6
Cs --4.8822494609X10-8
te=1.4760116404X10-9
C=--3. 0363214731X10-1
o℃～400℃
（参考端温度为0℃）
*-4762
-2 167
C = 3. 2833558138 X 10
cg-1. 8200880227X102
--2454
Gs=6. 7583601624 x105
G4-—3. 6087451975X10 7
Cs=6. 6052443623X10 10
G6= --1. 5749323771X10 13
G7— —1. 3361729442X101s
温度范围
270 C～0C
: 3. 6800948830×10-13
tg -- -2. 7331969785 ×10 1
tlo--1.2677055605×1017
Gul=-3. 5899475217X10 20
Ctz=-5. 6829864280X10 23
13=3.8551373085×1026
GB/T 2903-- 1998
附录B
（提示的附录）
0℃400℃
Cx- 2. 2278151391× 10 18
Cy=--1.4745034313X0
C=3.6594053087X1035
铜丝及铜镍合金丝的物理参数
偶丝熔点、密度、电阻率、平均电阻温度系数、抗拉强度及伸长率如表B1所示。表B1
熔点，
20C时的密度.g/cm
20℃时的电阻率，μ2·cm
20℃～100℃范围内平均电阻温度系数，×101/℃抗拉强度，MPa
伸长率(L=100 mm),%
≥196
铜镍合金丝
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
