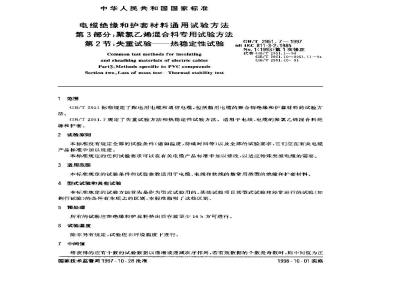

中华人民共和国国家标准
电缆绝缘和护套材料用试验方法第3部分聚繁乙烯混合料专用试验方法第2节:失重试验一一热稳定性试验Common test methods for Insulatingand sheathing materials of electric cablesPart3: Methods specific lo PVC eompoundsSection twn; Lass of rass test- Thermal stability test1范圈
GB/T 2951-7—1997
idt IEC 811-3-2:1985
No.1(1993)第1次修正
代替GI3/T2951.—94
GB/T2951.102951.11--94
GB/T 2951.40- 91
GB/T2951标准规定了配电用也缆和通信电缆,包括船用也缆的聚合物绝缘和护套材料的试验方法。
GB/T2951.7规定了失重试验方法和热稳定性试验方法。适用于电线、电缆的聚氯乙烯混合料绝缘和护套。
2试验原则
本标准没有规定全部的试验条件(诸如温度,持续时问等)以及全部的试验要求,它们应在有关电缆产品标准中功以规定。
本标准规定的任何试验要求可以在有关电缆产品标准中加以修改.以适应特殊类型电继的需要。3适用范围
本标准规定的试验条件和试验参数适用于电缆,电线和软线的最常用类型的绝缘和扩套材料。4型式试验和其他试验
本标准规定的试验方法首先是作为型式试验用的。某些试验项目其型式试验和经常进行的试验(如例行试验)的条件有本质上的区别,本标推指明广这些区别。5预处理
所有的试验应在绝缘和护套料挤出后存放至少16 h方可进行。6试验温度
除非另有规定,试验应作环境温度下进行7中间值
将获得的应有个数的试诚验数据以递增或递减次序非列,若有效数据的个数是奇数时,则中间值为正国家技术监督局1997-10-28批准1998-10-01实施
GB/T 2951. 7-1997
中间一个数值,若是偶数,则中间值为中间两个数值的平均值。8绝缘和护套失重试验
8.1绝缘失重试验
8.1.1试验设备
a)自然通风烘箱或压力通风烘箱。空气进入箱内的方式应使空气均勾流过试片的表面,然后在烘箱顶部附近排出。在规定的老化温度下,箱内空气每小时更换次数应不小于8次,不大于20次,有争议的情况下,应采用自然通风烘箱。烘箱内不得采用旋转式风扇。
b)分析天平,感量为0.1mg。免费标准下载网bzxz
c)哑铃试件用冲模(参见GB/T2951.1—1997第9章)。d)使用硅胶或类似材料的干燥器。8.1-2取样
若失重试验与机械性能试验(CB/T2951.1-1997第9章)结合起来进行,试件应按GB/T2951.2~1997第8.1.3条规定经受热老化试验的试件中的3个,每个绝缘线芯取-~组试件。如果不再用于其他试验,且其厚度符合8.1.3c)规定时,也可以是按GB/T2951.1—1997第9章规定从每个绝缘线芯上制备的另外3个试件。否则,应从每被试绝缘线芯上截取3个试样,每个试样长约100mm+然后按8.1.3条规定的方法从每个试样上制备试件。
8.1.3试件制备
a)除去所有护层,抽出导电线芯。绝缘上的半导电层(若有的话)应采用机械方法而不用溶剂除去。b)试验用试件,
1)尽可能制取图1所示的哑试件;2)如果绝缘线芯尺寸太小而不能制取图1所示喱铃试件,则可制取图2所示的哑铃试件;3)对于内径不超过12.5mm的试样,只要绝缘内不粘附半导电层,可以用管状试件代替哑铃试件。
如有任何残留隔离层·应用适当的方法间不用溶剂除去:管状试件两端不应封闭。
c)哑铃试件应按GB/T2951.1—1997第9.1.3条a)项规定制备,但试件两个表面应平行,其厚度为(1.0士0.2)mm,不要求加标记线:管状试件应按GB/T2951.1一1997中9.1.3b)规定制备,不要求加标记线,每个试件的总表面积(见 8. 1. 4a))应不小于 5 cm。d)双芯扇平软线线芯之间两边有凹槽,试验时不应将绝缘线芯分开。关十双芯扁平软线挥发表面积的计算,可将其认为是两个分开的管状试件,8.1.4挥发表面积A的计算
每个试件的表面积(以m计)应在失重试验之前按下式计算:a)管状试件
表面积A=外表间积十内表面积十断面面积A = 2(D - 5) × (1 + 8)
式中:3—试件平均厚度+mm,若3≤0.4mm.到两位小数:若>0.4mm,则到一位小数D—试件平均外径,mm。若D≤2mm,到两位小数;若D>2mm,则到一位小数I一—试件长度,mm。到一位小数。得。
GB/T 2951. 7—1997
和 D均按GB/T 2951.1一1997第 8.1和8.3条的规定,在每个管状试件端部切取的薄片上测这个公式也适用于截面形状如图3所示的管状试件。b)图2所示哑铃试件
c)图1所示睡铃试件
A-624+1186
A=1256+1808
其中是试件的平均厚度,按GB/T2951.1—1997第9.1.4a)规定测得,以mm计,到两位小数。8.1.5试验步骤
a)制备好的试件应在坏境温度下的干燥器中存放至少20h。每-~试件从干燥器中取出后应立即精确地称重,以 mg 计,精确到一位小数。b)除非另有规定,三个试件应按下述条件在大气压力下,作(80土2)C的烘箱中保存7×24h(见8. 1. 1 茶)。
-组分明显不同的材料不应在同一烘箱内同时进行试验!试件应垂直悬挂在烘箱的中部,试样之间的间距至少为20mm;试件所占体积应不超过烘箱体积的0.5%。c)热处理完毕,试件应重新放入环境温度下的干燥器中存放 20 h,然后再准确称重每--试件,以mg 计,精确到一位小数。
计算每一试件按a)和e)测得的重最之差,修约到mg。8.1.6试验结果表示方法
每一试件的失重应是其\重量之差”,以 mg 为单位(见 8. 1. 5e)),除以表面积,以 cm2为单位(见8.1.4条)。
取自每一绝缘线芯的3个试件的测显结果的中间值作为该线芯绝缘的失重,以mg/cm表示。8.2护套失重试验
8.2.1试验设备
见 8. 1. 1 条。
8.2.2取样
应按8.1.2条规定取3个护套试样。8.2.3试件制备
护套内部(及外部,若有的话)的所有元件均应除去,注意不要损伤护套,然后按8.1.3条规定制备试件。
8.2.4挥发表面积A的计算
按8.1.4条给出的公式计算挥发表面积,作如下改动:替状试件用的公式仅适用于截面如图1和图5所示的情况。扁平软线和电缆的护套内、外表面积应按其截面尺少来计算。这些尺寸均应测定到两位小数,以mm计。扁护套内侧的楔形凸脊可以认为是平的。8.2.5试验步骤
按8.1.5条规定。
8.2.6试验结果表示方法
按8.1.6 条见定。
9.绝缘和护套热稳定性试验
9.1试验设备
GB/T2951.7—1997
a)长为110mm,外径约为5mm+内径为(4.0士0.5)mm的一端密封(如用熔融方法密封)的玻璃管。
AR玻璃制成的管子应符合\:
IS0719:$级耐水解
-ISO 1776:1级耐酸;
-ISO 695:2级耐碱。
b) pH值在 1~10 范围内的通用试纸。()可控制温度的加热器。试验温度按有关电缆产品标准中的规定,如未规定则控制在(200士0.5)℃。优先使用油浴。型式试验及在有争议的情况下均应使用油浴。d)巴标定分度值为0.1r的温度计。根据使用的温度计类型和标定及使用方法,可能有必要进行水银柱修正。e)秒表或合适的计时器。
9.2试驼步骤
注;为了得到可靠的试验结果并限制其分散性,绝对有必要使用足够准确的温废计并符合规定的或验温度限值。a)从每个被试绝缘线芯的绝缘或被试护套上切取三个试样。每个试样包括两个或三个长为20~30mm的案条组成,重约(50士5)mg。将试样放入9.1a)规定的玻璃管中。试样应不高出玻璃管底部30mm。b)将一条约15mm长,3mm宽的干爆通用试纸(如9.1b)的规定),插入玻璃管的开口端(顶部)纸带伸出管口约5 mm,并将其弯折固定在该位。c)将玻璃管放入已加热到规定试验温度的加热装置中至深度60mm。d)测定通用试的颤色从pH值5改变到pH值3所用的时间;或者试验一直持续到在规定的试时间试纸颜色不发生变化为止。当对应于pH值3的通用试纸上的红颜色开始明显转变时,则应认为已达到额色变化点了。在预计试验时间即将结束时,通用试纸应每隔5~10min更换一一次(特别是对长时间稳定性试验),以使变化点较易看清。9.3试验结果的评定
三个试样热稳定时间的平均值应不低于有关电缆产品标准的规定值。你记线
尺寸单位mm
图1睡铃试件
1)150695,1991耐沸弊的滞合碱溶液随蚀的玻璃试验及分类方法。
1S0719:1985,在98C温度下玻璃粒子耐水解的玻璃-—试验及分类方法。IS01776:1985.在100℃温度下耐氢氧酸膚蚀的鼓旁--—火焰发射或火烙原子吸收光谱测定法。图3
CB/T 2951. 7—1997
标记號
图2小唾铃试件
尺寸单arm
