本标准规定了厚钢板超声波检验对比试样、检验仪器和设备、检验条件与方法、缺陷的测定与评定、钢板的质量分级、检验报告等内容。本标准适用于厚度不小于6mm的锅炉、压力容器、桥梁、建筑、造船、钢结构、管线、模具等用途钢板的超声波检验。奥氏体不锈钢板也可参照本标准。 GB/T 2970-2004 厚钢板超声波检验方法 GB/T2970-2004 标准下载解压密码：www.bzxz.net

IN 77. 40. 2U

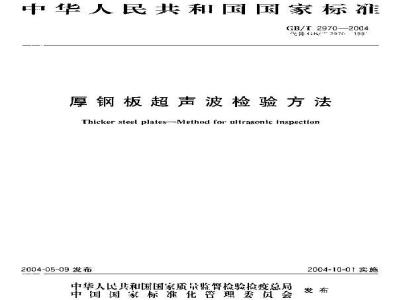

中华人民共和利国国家标雅
GB/T2970—-2004
代/297199
厚钢板超声波检验方法
Thicker steel plates--Methnd for ultrasonic nspection2004-05-09发布
中华人民共和国国家质景监督检验检疫总局中国国家标准化管理委员会
2004-10-01实施
车标准代势（H/12970--1SS1中际钢板超声波检验方法+。本标准与GB/297U—11相比，土要企化如下，本标准适用范国危可以他括奥氏体不诱钢板：双品片直换头可探厚凌范由原2cram扩大到nm白动检验用试样有较人简化：
一及品直探头性能要求有所收变一对钢板中不允许存在的单·个映陷的要求·有所提高：本杯准刷录4为既范性陆录。
本标推由中国树钦工业办会系出，本标准旧全国钢标准化技木委员会归口，本标准起草单位，钢铁研究总院，冶金工业信息标准研究晚，本标准主要起草人：张纯张建卫、范弘，宽蓝明，齿疑，量料本标准所代督的历次版本发布情况为：GD 2370—19H2.G(1/7 2970—199)。GB/T2970—2004
1范围
厚钢板超声玻检蔡方法
CB/T 29702004
二标准规定了厚钢板超产波检验对比试件、检验议器和改备、登验条件与方法缺陷的测定与评定、效的质分效壁整报气学为。
标准适用丁原度人小：的锅炉，压方容器、桥受、筑、造船、结构、曾线、模其导用诺钢资的理了被按验。奥件不锈销板生可参照中标准，2范性引用文件
列文件中的象款通过不标雅的于用而必为本标洋的条款，凡是注日期的出文偿，其随后所有的修改单：不位括动误的内）或您订版均不适用丁本标准，然而，鼓励恨烟本示注达成协改的各方圳究是否可快月这紫件的展新本，凡是不注口期的号：用文件，其最新版本适开于本标准：GB/T3S:1金式板材相声板成探伤力法GBT260！报检测术诺超声险测
J3/3031A型脉外立乐式睡户皱探伤位通用技术条伴7容谢
3一般要求
3.1设格板材表面应平整、光资，厚度均与，不声有激滴，油污腐蚀和其任污物3.2故检按材的金相组、人显在检频时产生影前检龄的干执回波，3.3检沿场地避开竭光强磁场.强动、滴件气优，严书粉牛等影呵制波操伤仅快金或挖验人点可靠灿察的因来，
3.4从中钢核超声莅检验人贞监学过培训.并队得权城部门认川的超探伤专业「绒及具以二资粘证书：签发探街报告者序获得权减部门认川的超声操伤专业T级及共以上资运书3.5检验方式川案用干工的接链法，范漫达（包括品部液漫和压电探买或电您超户探的已动检登达
3.6所定用节翅动波娠制可为熟波.波析抗波4对比试样
4.1对比后样材质、市学性能应与被检验钙板相同成柑低，井盘保证内部不学在影响恼验的缺陷。4.2用双晶片自换让检验厚变不大于！m的钢板时，所对比成样如图所示。4.3币单品晶片白换抢验调摄片，对比试样成新合2、表1和表2的规定：4.4用压电或电隧超户自动超声检验方法时，试样长边成产行二式死方间，端面应平直，度公差应小于板厚的2治。人1缺陷的位置如料3所尔。4.5采月板波、榄波检验别比试详形式见【H/T865和JH73—15S1射录TI.1
GB/T 2970--2004www.bzxz.net
瓶厚=60mm的双晶片直探头换验用对比试样on
注，垂点度，跑试块厚患交能测求，单品片直探头检验甬对比试样
单止为牵米
年陪为新然
试决号
试样呼使
单品片互探头用对比试样
获检监判数系度
22--42
60--luc
2-1:~-16k
2:62~226
望整面到平房孔的高S！
寒2垂直度&随试样课度变化
_60 -- 2G
GB/T2970-2004
单位为老米
试用用！
单收为米
单位为来
比~: 。人二读陷为人二平度情,加云母对合,左双采,其为餐厚的:/2,缺陷导高反为 0 1~ 3 u133 为态面统请精深m：
生22.34T缺陷的长x宽nmm
快适当位增适效量经的孔，
图3自动超声检验用动态试样
5检验收器和设备
5.1探恰议
所出探伤收的性能应符合GB/T6e51或JB/T103S1的有关期定，5.2竞能端
5.2.1压电再探的选用费3，
不管选用哪种探头，部要保证有效探测区，板厚大于心r=时若双虽片直探头性能指标能达到3
GB/T2970—2304
单品片直技头，可选用效品，
教率：mm
>:5--m
表3深头的选用
所川采汇
品片直义
双品儿互探文戏单品互球义
总品片深
5.2.2双显片直操头的性能应科会附录A并要求，文头扑烯就车/MI1
5.2.3光采月板法进行换伤寸，波型、被模及检验方出的洗择应径合1R/T965的买求，5.2.4当采用摘被深资时，可参肌J:17.50一190的对7H.6检验条件和方法
6.1检验时间
原则上在钢税加工毕后进行，也可在轧制法进行6.2检验面
可以从钢板迁-制面进行按款，被检验制板的表而应平整，感活除影响资整的车北反，与试、洲；行等，
6.3情验灵数量
..1而正电探头时检验灵较应汁人对比祥与被始验制我之问的表面辆分户整损失(cI3）6.3.2片双晶片卢探头拉验时.用图1试样或在向手度钢吸1.将第一次底波高调整到满刻妥的心必：南控再灵度10作为控验叉整.33用单显片直深头检验时·灵微选传图2试平底孔的第-次反射被尚于三满刻臣的0少校推。
6.3.4按呼人干深头3倍近所入日，收灵敏度H计邻法通过势次欣面回波高9来确定，6.3.5在实态状沉下，也可门2中所述的次速试推中相应的块陷，在无杂派的情况下，快人J.缺陷反身湿信不一仅操责光厚须夏的，再提高10作为始验录效6.4探头扫登形式
6.4.1比[探以时探头泌乘于添版延间、间距不大于m的平行线进行扫变在矩忆同周心m报享大工m时.板原的·半：及城口预定裁由供需效万在合同成技术办设中确具体置>两务25mrr内沿再边进行扩查：6.4.2用晶片探头时：探头魔声么皮与延方向半行（乘直于压延方向扫产！E.4.3恨据合可或技术协议或图要求，也可进行共证形式的扫声或1些扫吉，6.4.4自证检数出4沿平行于钢拨术继方向扫查6.5检骑速度
金监迪度函不影响深防·但在生月不市白动报功能的深伤装进行扫查时：验注度不大了Fcc r*x.
7缺鸣的延定与评定
7.1在检验过程中，发现下列情况应记录7.1.，缺阅弟一次反别液：，技高大于或等于境药度的50%。7.1.2当来面第一次反时技当波高元达到满刻度时.族陷第一次反射波（F.被高与底面第一次反射波（波之大或等于5%.
7.1.3当底面（成极尝部)范一次反射波（B.)涎应低满剃度的50%：：7.2缺陷的边界或指示长宽的测定方法7.2.1资给出缺确后，在册进行检验，以拥定缺陷的延伸。GB/T 2979—2004
7.2.？用更品片探实确定缺陷的边界或指示长意时，探考称动向应探头的两市员相垂式7.2.3利用半被高更征相宗单均迎养或指六长度。7.2.4确定7.-.2中缺陷的边界波指示长度时.称动探头，将核底面（或端部>第一次反射波片岛到检验缴度条价下炎次尿满刻度的505，此时，换头中心点即为整陷的边男点。7.2.5英币口动就市方决检验印、发现可提缺陷启.缺陷能定良定位可用子工力达进行，缺防的情示长度及边异精确测定亦比人下为流。7.3缺陷指示长度的评定规
单个缺陷控其表现的故大度作火该缺陷的示长度，若指示长座小，42mm时，则其度可不作录，
7.4单个缺陷指示面积的评定规则7.4.1单个缺陷接其表现的闻积作为设映陷的单个指示面识，7.2.2当多个缺第州邻隔距小于1Im或间距小寸指邻缺降（以摘示长度木比按)的指示长度（取方设大道>时，其告以缺陷面积之和也作为单个缺陷指示面根7.5缺陷密集度的评定规则
在在-.1㎡》1\检验面积内缺陷面积占的白分比束确定。8铜板的质量分级
8.1射孩质具分级见表
家2板周边上心m.m（板原人于100mm时，取板厚的一十）可检验区域内及板顶尔线两侧务35r内，并个款若芯指示长度不得大=或等于5n.。表4钢摄质量分级
不充许孕在的单个
检验报告
缺降序指不长恶/u.0
整验投书应包括下列内变：
不允择在在的负心齿
陷的等面
）工准法比：材料牌号，业厚度誉：在，x惊间
南内不光许在的钱
行阿积百公化：学
下年个缺将培示
面记on
检验系件：深伤仪心号，操头需型、探头标称期率、晶儿尺寸、捐合剂、付比试样等：h
检验约采：包括缺陷位胃缺陷分布示急以，快略等必其他：验人英，报告等发人的姓各及资按等然，长龄口块推告签发H期等：5
GA/T 2970—2004
A.1、探头性能
A.1.1距商-波幅特性曲载
附桑A
（规范性附果）
双晶片直探头性能要求
用图：所示试样测定每一厚竞的回波高型，作出如图人，1示的特性制载其必领满尽下违条作：A.1.1.1要检测的最大厚节面可选商度呆大回波产度差应在0cH-6cB的范州内。对一年具有距离望补份动能的必器香速用的双量片探头，补偿后要求检测的最大厚度的店再回波高惠与最大可波高虑荒也应在d的范期内。A.1.1.2距离为mn处的波高度与最大回液遵差应在0R-6的随国内。对下可兵所离担度补尝能的仪器项个使用的双晶片直探头，补尝后要求距高为3mM处的回遗离度与地大已被高准券也应0-6B的：
A.1.2双品片探头的表面泄踏回疲高座算境独法测的双品片禁头的去面泄密回流高理必须比质人法高低40，A,1.3格出灵数度（用图4.2试样测量)图A.2试样乎店孔的回波高度与地大回波高度差必须在一1+？的起压内。4.1.4有效波束宽距
使探头对准A.2试块，AmⅡ平底孔，并平行：双品操头的声场分面移动，谢定太回产度随侧降6业的范围，全部需度必领大于m。准瓶！
快1式样最大回波两度时的：
觉用的最大厚度，
图 , 1距离-波幅特性曲
注：卫中上单与火mm1
图A2别定仪器和深头组合性能试样GR/T2970—2004
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
