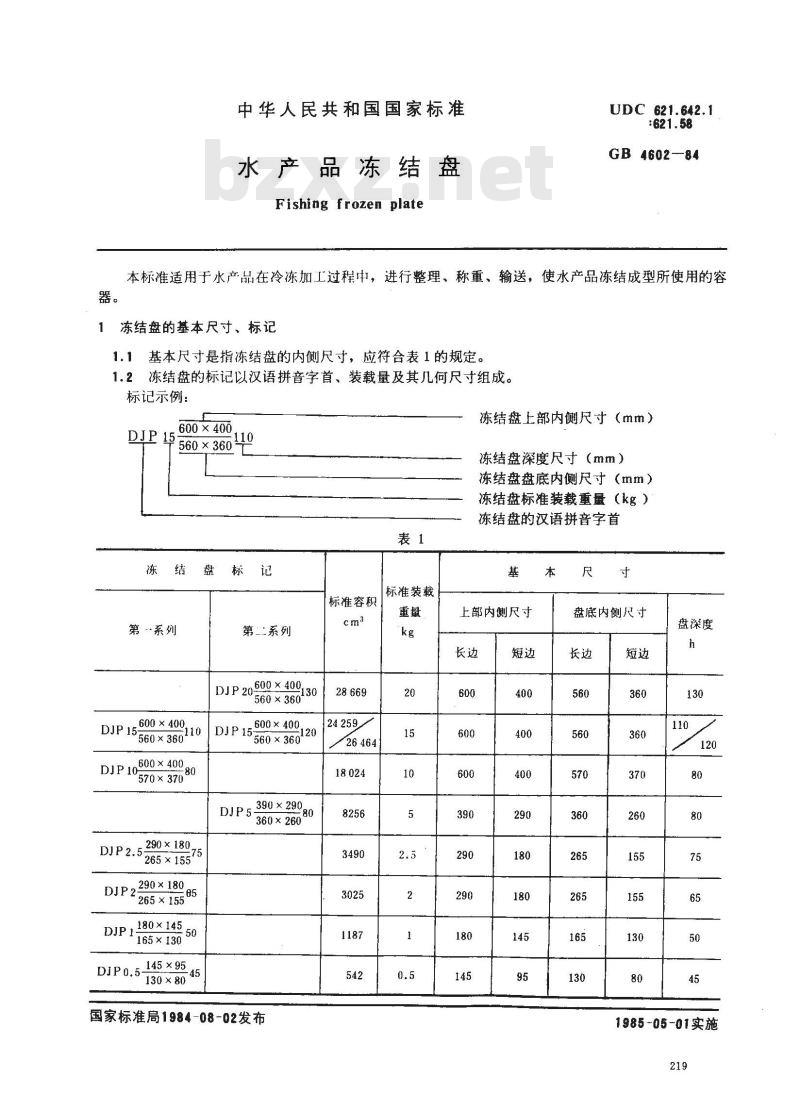

GB 4602-1984水产品冻结盘

中华人民共和国国家标准
水产品冻结盘
Fishing frozen plate
UDC 621.642.1
：621.58
GB 4602-84
本标准适用于水产品在冷冻加工过程中，进行整理、称重、输送，使水产品冻结成型所使用的容冻结盘的基本尺寸、标记
1.1基本尺寸是指冻结盘的内侧尺寸，应符合表1的规定。1.2冻结盘的标记以汉语拼音字首、装载量及其几何尺寸组成。标记示例：
600×400
DIP1560×3604
冻结盘标记
第系列
600×400
560×360
600×400
570×370
290×180
265×155
290×180
265 × 155
180×145
165×130
145×95
130×80
第系列
DJP20.600×400,
560×360
600×400
560×360
390×290
360×260
国家标准局1984-08-02发布
标准容积
/26464
标准装载
冻结盘上部内侧尺寸（mm）
冻结盘深度尺寸（mm）
冻结盘盘底内侧尺寸（mm）
冻结盘标准装载重量（kg）
冻结盘的汉语拼音字首
上部内侧尺寸
盘底内侧尺寸
盘深度
1985-05-01实施

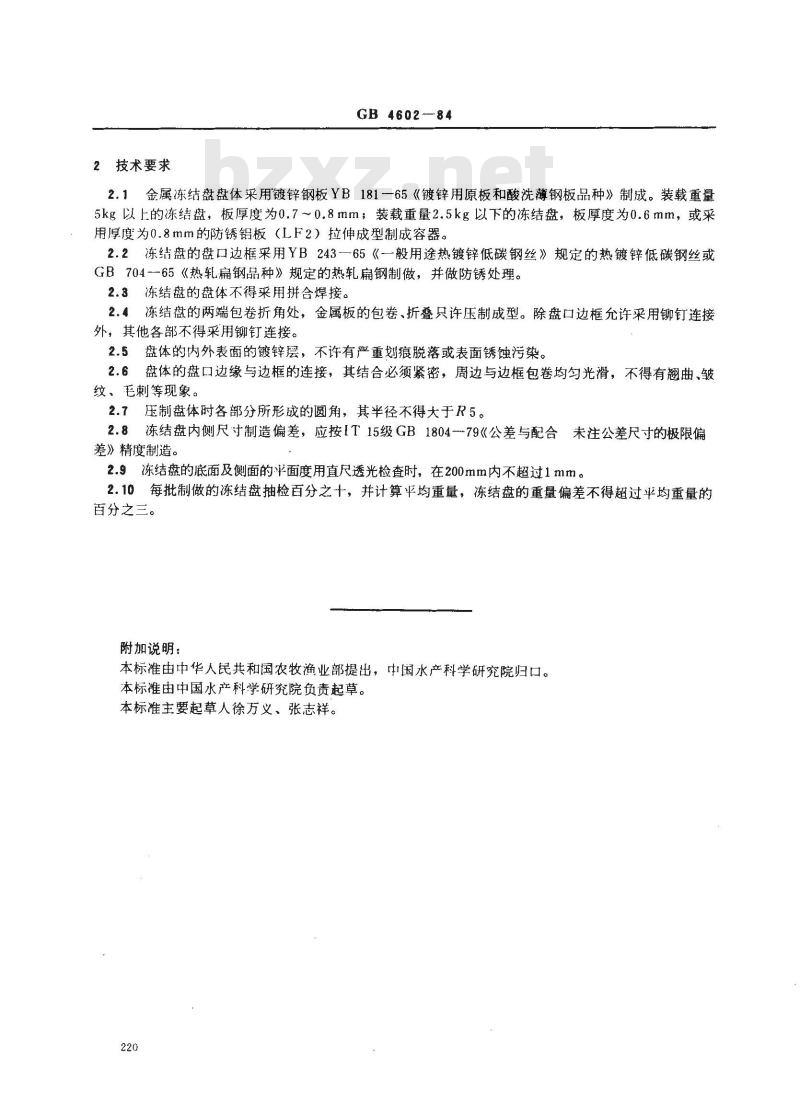

2技术要求
GB 4602--84
2.1金属冻结盘盘体采用镀锌钢板YB181一65《镀锌用原板和酸洗薄钢板品种》制成。装载重量5kg以上的冻结盘，板厚度为0.7~～0.8mm；装载重量2.5kg以下的冻结盘，板厚度为0.6mm，或采用厚度为0.8mm的防锈铝板（LF2）拉伸成型制成容器。2.2冻结盘的盘口边框采用YB243一65《一般用途热镀锌低碳钢丝》规定的热镀锌低碳钢丝或GB704--65《热轧扁钢品种》规定的热轧扁钢制做，并做防锈处理。2.3冻结盘的盘体不得采用拼合焊接。2.4冻结盘的两端包卷折角处，金属板的包卷、折叠只许压制成型。除盘口边框允许采用铆钉连接外，其他各部不得采用铆钉连接。2.5盘体的内外表面的镀锌层，不许有严重划痕脱落或表面锈蚀污染。2.6盘体的盘口边缘与边框的连接，其结合必须紧密，周边与边框包卷均匀光滑，不得有翘曲、皱纹、毛剌等现象。
2.7压制盘体时各部分所形成的圆角，其半径不得大于R5。2.8冻结盘内侧尺寸制造偏差，应按IT15级GB1804-79《公差与配合未注公差尺寸的极限偏差》精度制造。
2.9冻结盘的底面及侧面的平面度用直尺透光检查时，在200mm内不超过1mm。2.10每批制做的冻结盘抽检百分之十，并计算平均重量，冻结盘的重量偏差不得超过平均重量的百分之三。
附加说明：
本标准由中华人民共和国农牧渔业部提出，中国水产科学研究院归口。本标准由中国水产科学研究院负责起草。本标准主要起草人徐万义、张志祥。220
