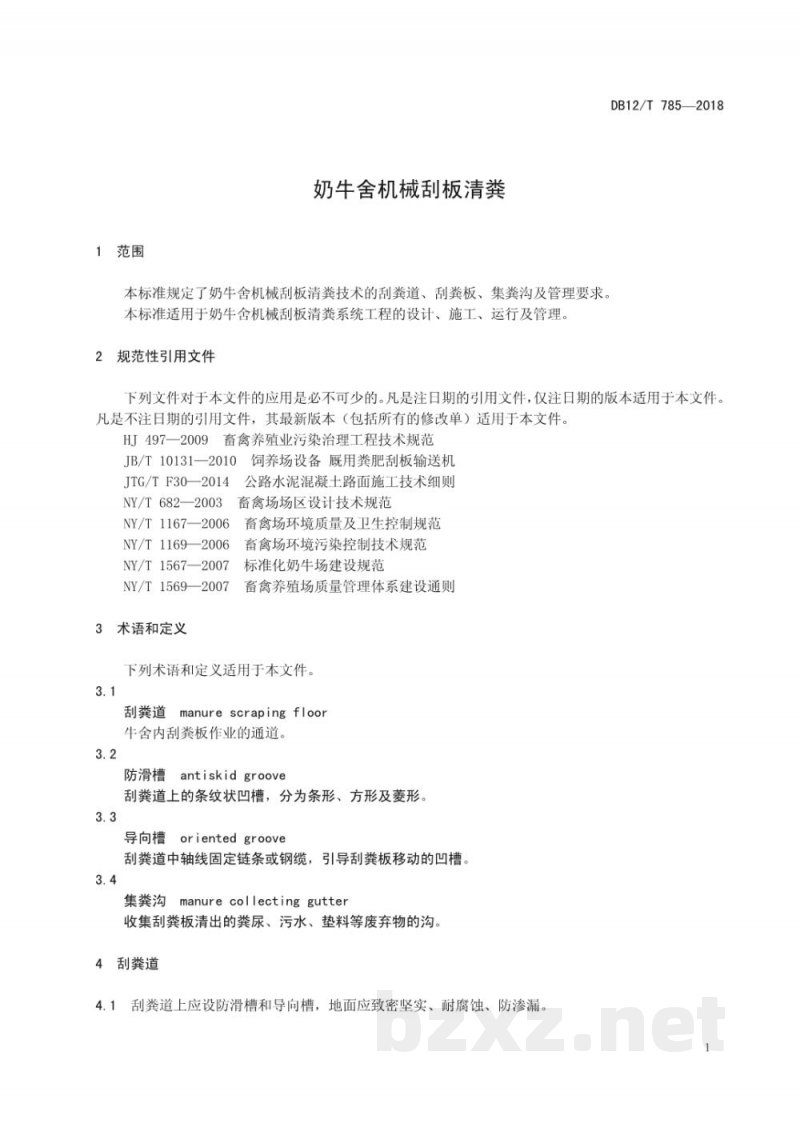

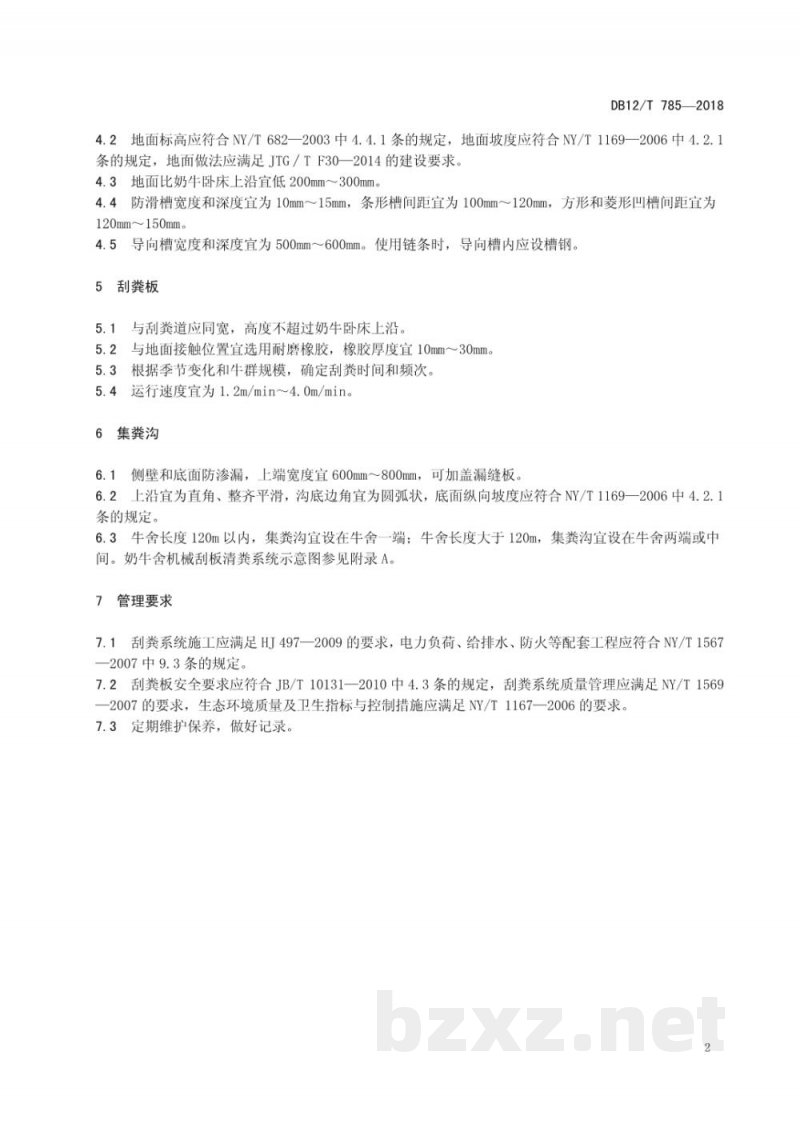

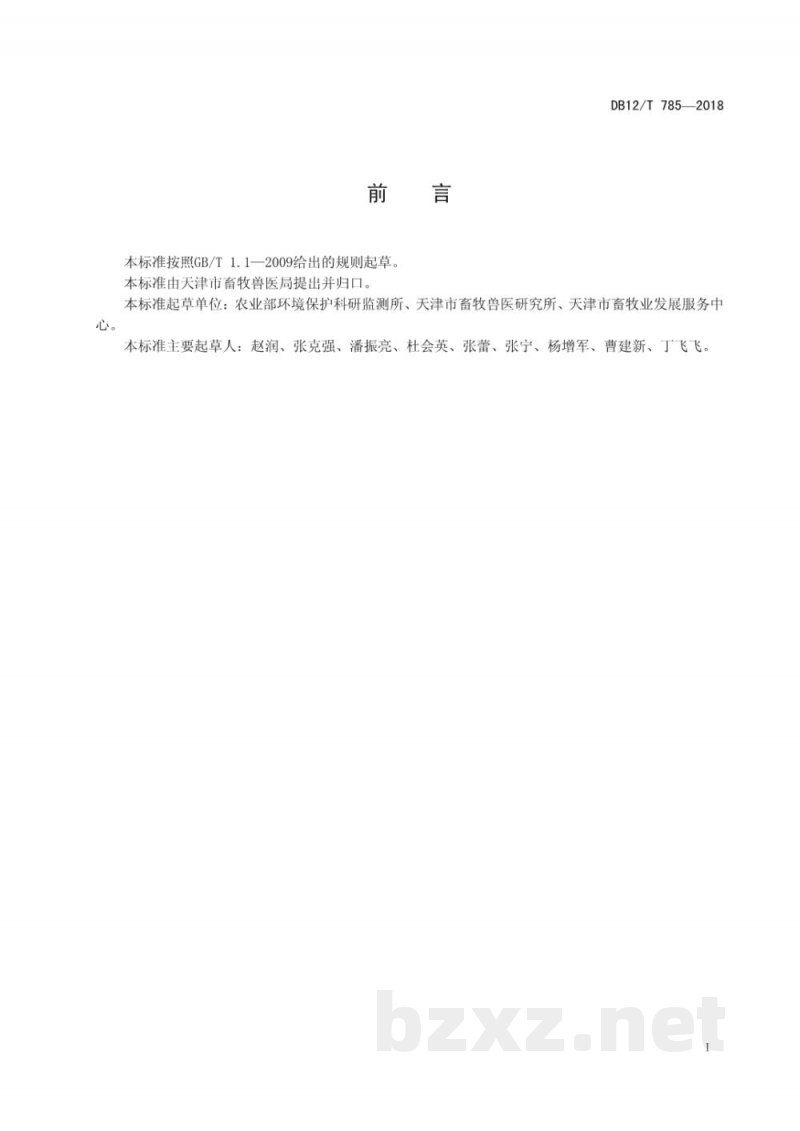

ICS 65.020.30 B43 DB12/T785—2018 天津市地方标准 奶牛舍机械刮板清粪 Manure cleaning by mechanical scraper in dairy barn 2018-06-07 发布 2018-07-08 实施 发布单位：天津市市场和质量监督管理委员会 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由天津市畜牧兽医局提出并归口。 本标准起草单位：农业部环境保护科研监测所、天津市畜牧兽医研究所、天津市畜牧业发展服务中心。 本标准主要起草人：赵润、张克强、潘振亮、杜会英、张蕾、张宁、杨增军、曹建新、丁飞飞。 1 范围 本标准规定了奶牛舍机械刮板清粪技术中刮粪道、刮粪板、集粪沟及管理要求。 本标准适用于奶牛舍机械刮板清粪系统工程的设计、施工、运行及管理。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅所注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用本标准。 HJ 497—2009 畜禽养殖业污染治理工程技术规范 JB/T 10131—2010 饲养场设备用粪肥刮板输送机 JTG/T F30—2014 公路水泥混凝土路面施工技术细则 NY/T 682—2003 畜禽场场区设计技术规范 NY/T 1167—2006 畜禽场环境质量及卫生控制规范 NY/T 1169—2006 畜禽场环境污染控制技术规范 NY/T 1567—2007 标准化奶牛场建设规范 NY/T 1569—2007 畜禽养殖场质量管理体系建设通则 3 术语和定义 下列术语和定义适用于本文件。 3.1 刮粪道（manure scraping floor） 牛舍内供刮粪板作业行走的通道。 3.2 防滑槽（anti-skid groove） 刮粪道上的条纹状凹槽，分为条形、方形及菱形。 3.3 导向槽（oriented groove） 设置于刮粪道中轴线，用于固定链条或钢缆并引导刮粪板运行的凹槽。 3.4 集粪沟（manure collecting gutter） 用于收集刮粪板清除的粪尿、污水及垫料等废弃物的沟槽。 4 刮粪道 4.1 刮粪道应设置防滑槽和导向槽，地面应致密坚实、耐腐蚀、防渗漏。 4.2 地面标高应符合 NY/T 682—2003 要求，地面坡度应符合 NY/T 1169—2006 要求，施工做法应符合 JTG/T F30—2014。 4.3 刮粪道地面宜低于奶牛卧床上沿200 mm～300 mm。 4.4 防滑槽宽度与深度宜为10 mm～15 mm，条形槽间距100 mm～120 mm；方形及菱形槽间距120 mm～150 mm。 4.5 导向槽宽度与深度宜为500 mm～600 mm，使用链条时槽内应设置槽钢。 5 刮粪板 5.1 刮粪板应与刮粪道同宽，高度不应超过奶牛卧床上沿。 5.2 与地面接触部位宜采用耐磨橡胶，厚度10 mm～30 mm。 5.3 应根据季节及牛群规模确定刮粪时间与频次。 5.4 运行速度宜为1.2 m/min～4.0 m/min。 6 集粪沟 6.1 集粪沟侧壁与底面应防渗漏，上端宽度600 mm～800 mm，可加设漏缝板。 6.2 上沿应平整，底部边角宜做圆弧处理，纵向坡度应符合 NY/T 1169—2006。 6.3 牛舍长度≤120 m时，集粪沟宜设于一端；>120 m时宜设于两端或中间。 7 管理要求 7.1 刮粪系统施工应符合 HJ 497—2009 要求，配套工程应符合 NY/T 1567—2007。 7.2 刮粪板安全应符合 JB/T 10131—2010，系统质量管理应符合 NY/T 1569—2007，环境与卫生控制应符合 NY/T 1167—2006。 7.3 应定期维护保养并做好记录。 附录A（资料性附录） 奶牛舍机械刮板清粪系统示意图见图A.1。
