DB37/T4066—2020 冷冻水产品移动货架通用技术条件 (General technical specifications for mobile shelves of frozen aquatic products)
发布日期：2020-07-16
实施日期：2020-08-16
发布单位：山东省市场监督管理局

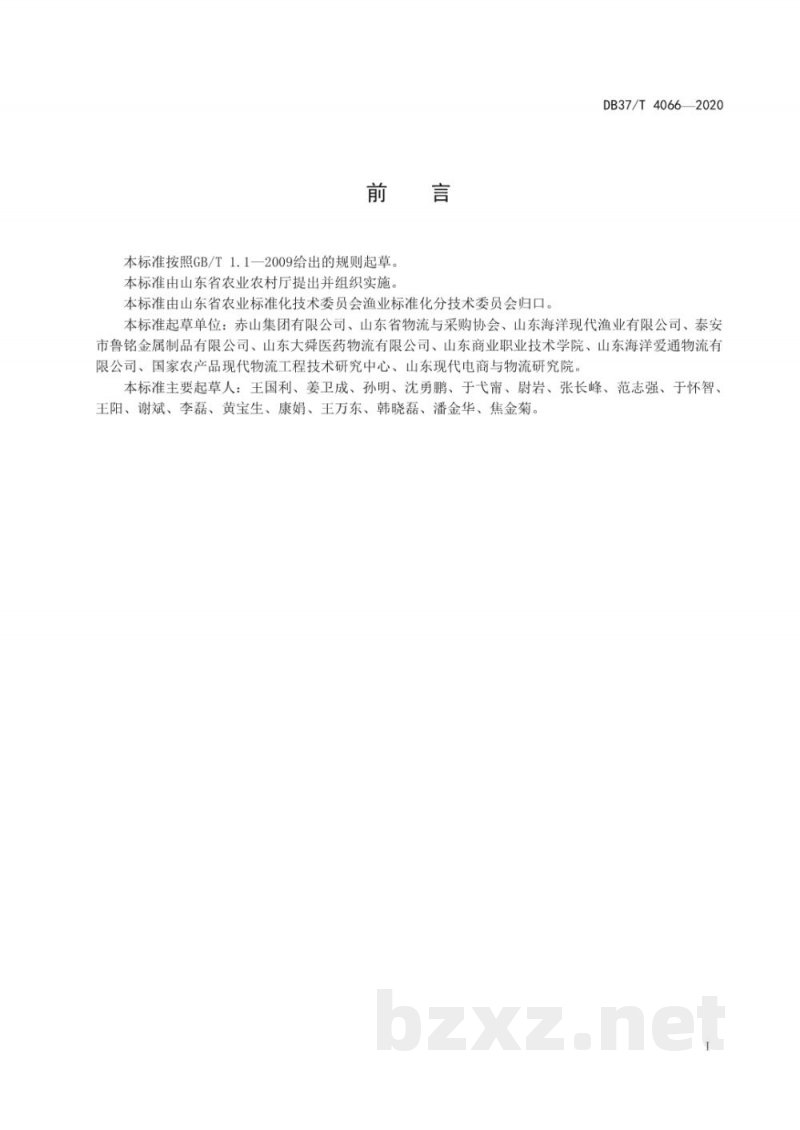

前言
本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由山东省农业农村厅提出并组织实施。本标准由山东省农业标准化技术委员会渔业标准化分技术委员会归口。
本标准起草单位：赤山集团有限公司、山东省物流与采购协会、山东海洋现代渔业有限公司、泰安市鲁铭金属制品有限公司、山东大舜医药物流有限公司、山东商业职业技术学院、山东海洋爱通物流有限公司、国家农产品现代物流工程技术研究中心、山东现代电商与物流研究院。
本标准主要起草人：王国利、姜卫成、孙明、沈勇鹏、于代窜、尉岩、张长峰、范志强、于怀智、王阳、谢斌、李磊、黄宝生、康娟、王万东、韩晓磊、潘金华、焦金菊。

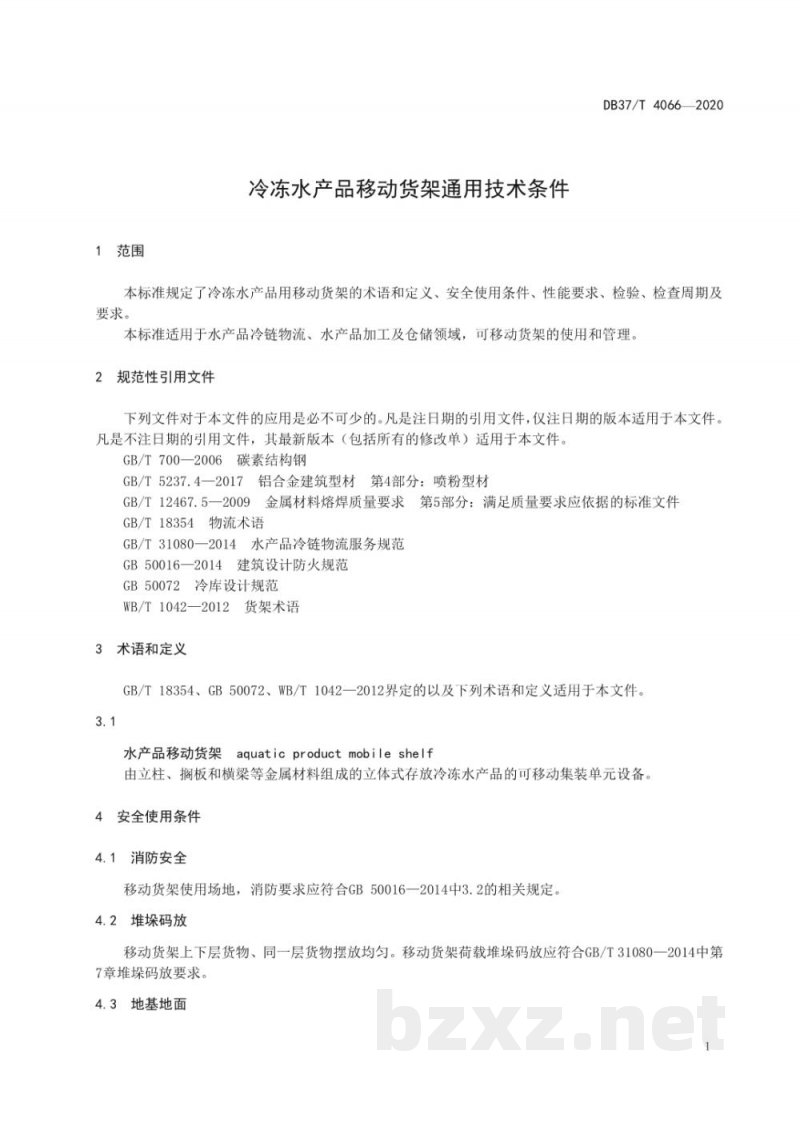

1 范围
本标准规定了冷冻水产品用移动货架的术语和定义、安全使用条件、性能要求、检验、检查周期及要求。本标准适用于水产品冷链物流、水产品加工及仓储领域，可移动货架的使用和管理。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 700-2006 碳素结构钢
GB/T 5237.4—2017 铝合金建筑型材 第4部分：喷粉型材
GB/T 12467.5—2009 金属材料熔焊质量要求 第5部分：满足质量要求应依据的标准文件
GB/T 18354 物流术语
GB/T 31080—2014 水产品冷链物流服务规范
GB 50016—2014 建筑设计防火规范
GB 50072 冷库设计规范
WB/T 1042—2012 货架术语

3 术语和定义
GB/T 18354、GB 50072、WB/T 1042—2012 界定的以及下列术语和定义适用于本文件。
3.1 水产品移动货架 (aquatic product mobile shelf)：由立柱、搁板和横梁等金属材料组成的立体式存放冷冻水产品的可移动集装单元设备。

4 安全使用条件
4.1 消防安全：移动货架使用场地，消防要求应符合 GB 50016—2014 中 3.2 的相关规定。
4.2 堆垛码放：移动货架上下层货物、同一层货物摆放均匀。移动货架荷载堆垛码放应符合 GB/T 31080—2014 中第 7 章堆垛码放要求。
4.3 地基地面：地面基础坚实，确保移动货架堆放货物过程中无地面沉陷现象。地面平整，确保多层移动货架不发生倾斜。
4.4 避免腐蚀：避免在有腐蚀性物品的场所使用。

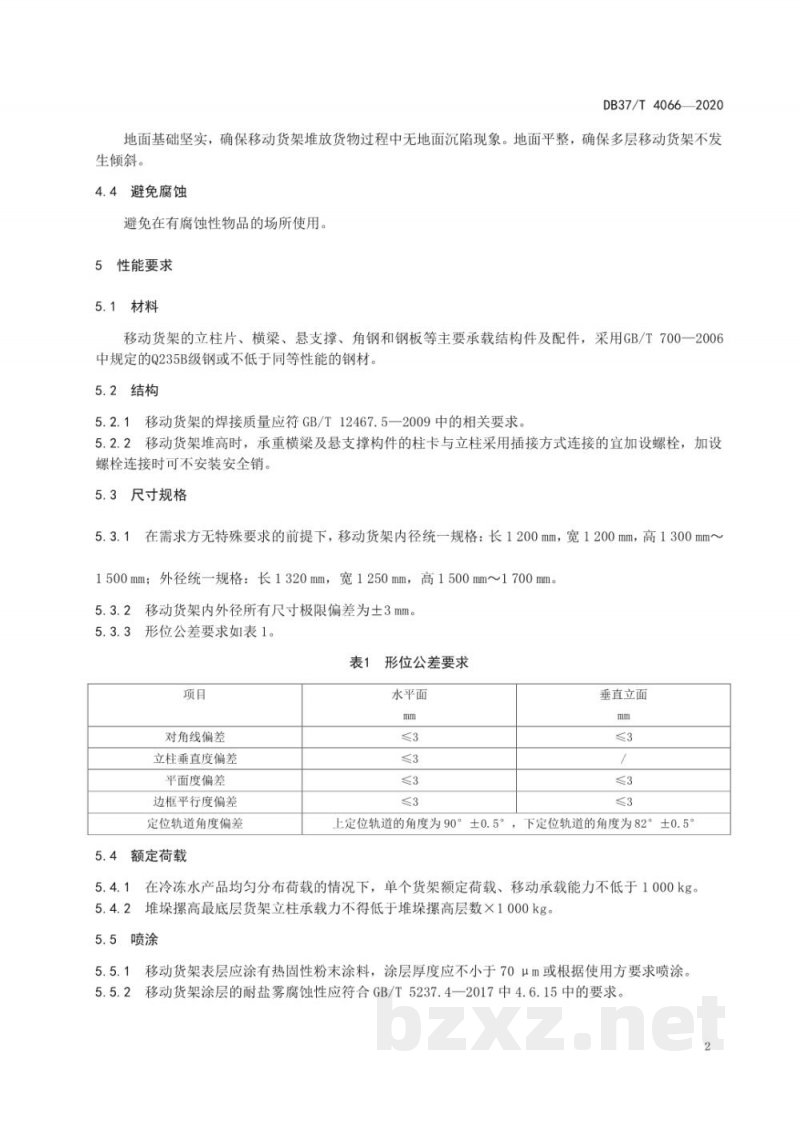

5 性能要求
5.1 材料：移动货架的立柱片、横梁、悬支撑、角钢和钢板等主要承载结构件及配件，采用 GB/T 700—2006 中规定的 Q235B 级钢或不低于同等性能的钢材。
5.2 结构
5.2.1 移动货架的焊接质量应符合 GB/T 12467.5—2009 中的相关要求。
5.2.2 移动货架堆高时，承重横梁及悬支撑构件的柱卡与立柱采用插接方式连接的宜加设螺栓，加设螺栓连接时可不安装安全销。
5.3 尺寸规格
5.3.1 在需求方无特殊要求的前提下，移动货架内径统一规格：长 1200mm，宽 1200mm，高 1300mm~1500mm；外径统一规格：长 1320mm，宽 1250mm，高 1500mm~1700mm。移动货架内外径所有尺寸极限偏差为 ±3mm。
5.3.3 形位公差要求如表1所示：
表1：形位公差要求
- 对角线偏差：水平面 ≤3mm，垂直立面 ≤3mm
- 立柱垂直度偏差：3mm
- 平面度偏差：3mm
- 边框平行度偏差：3mm
- 定位轨道角度偏差：上定位轨道为 90°±0.5°，下定位轨道为 82°±0.5°
5.4 额定荷载
5.4.1 在冷冻水产品均匀分布荷载的情况下，单个货架额定荷载、移动承载能力不低于 1000kg。
5.4.2 堆垛高度最底层货架立柱承载力不得低于堆垛高度层数 × 1000kg。
5.5 喷涂
5.5.1 移动货架表层应涂有热固性粉末涂料，涂层厚度应不小于 70μm 或根据使用方要求喷涂。移动货架涂层的耐盐雾腐蚀性应符合 GB/T 5237.4—2017 中 4.6.15 中的要求。
5.6 外观
5.6.1 移动货架外形设计应美观，表面平整光滑，无尖角、毛刺、飞边等缺陷。
5.6.2 移动货架涂层表面应丰满光滑，无划痕、裂纹、凹坑及色斑等缺陷。
5.7 使用要求
5.7.1 货架应经统一验收合格，统一标识后方可使用。
5.7.2 货架应设立标识，显示其额定荷载及加载方式等信息。当同一个仓储区域内有多个不同承载能力的货架时，应在各局部区域醒目的位置，显示其相应的额定荷载及加载方式。
5.7.3 应根据供应商规定的方式进行装载，单元荷载应不大于额定荷载。适合货架使用的温度区间为：-30℃～40℃。
5.7.5 货架使用主体应开展日常检查和定期年检：
a) 每日检查要求：由叉车操作人员或其他工作人员对仓储货架进行每日检查，发现的所有安全问题或损伤应向管理者报告；
b) 每周或每月检查要求：由货架安全管理者对仓储货架进行每周或每月检查，并提交正式的书面检查报告；
c) 定期年检要求：以上次年检为期，每隔 3年～5年应由专业人员进行全面检查，并出具正式的书面检查报告，保证货架可循环、规范使用。
