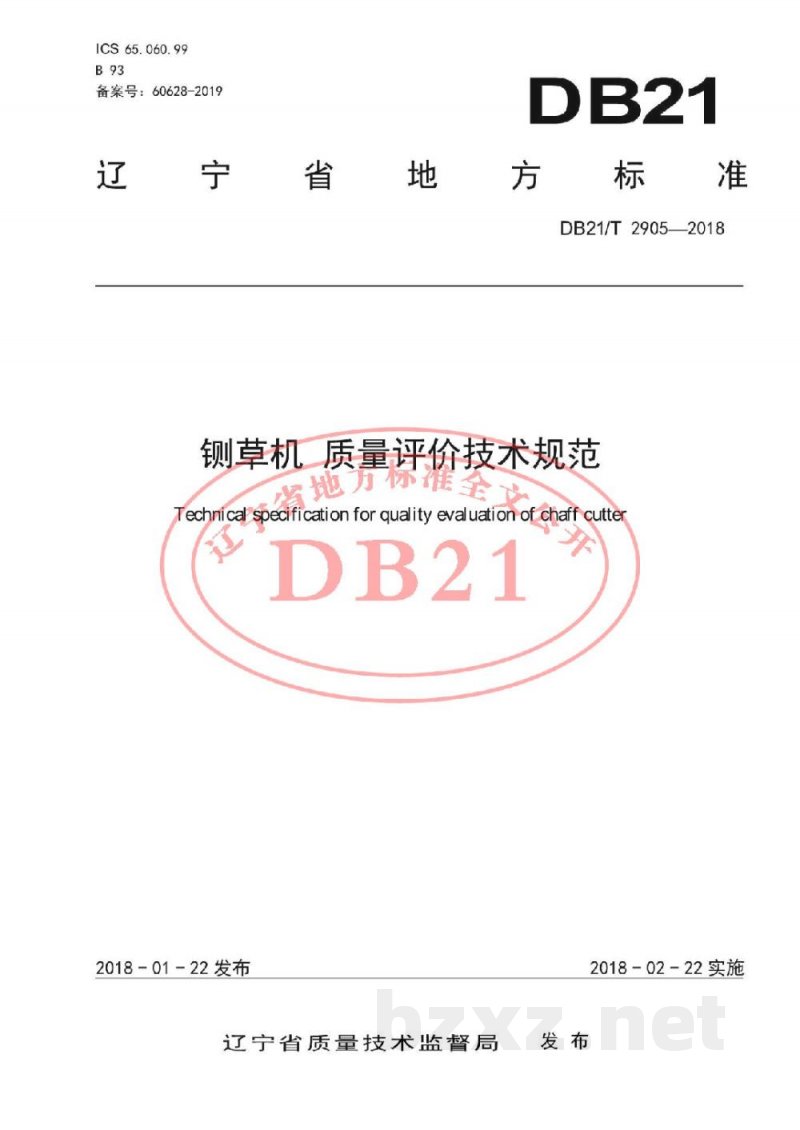

ICS65.060.99
备案号：60628-2019
辽宁省地方标准
DB21/T 2905-2018
草机质量评价技术规范
Technical specification for quality evaluation of chaff cutter
2018-01-22发布
2018-02-22实施
辽宁省质量技术监督局

前言
本标准按照GB/T 1.1的规则起草。本标准由辽宁省农村经济委员会提出并归口。本标准起草单位：辽宁省农机质量监督管理站。本标准主要起草人：金英慧，曲文涛、自阳、丁宁、崔向冬、柏明娜、姚宇、杨柳、崔跃峰、李国韬、王瑞林、张雷、闫雪、曹磊。

1 范围
本标准规定了草机的质量要求、检测方法和检验规则。本标准适用于饲草料加工用的盘式草机和筒式草机。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 7681 草机安全技术要求
GB 10396 农林拖拉机和机械、草捆和四轮驱动
GB 13306 标志
GB/T 3097.1 紧固件—螺纹连接
GB/T 3098.2 螺钉和螺栓的机械性能
GB/T 5667 标志和危险图形总则
GB/T 239 机械振动
JB/T 71 草机刀片
JB/T 7288 草机型式与基本参数规范与允许偏差的检验
JB/T 98322 农用拖拉机及机具漆膜附着性能测定方法—压切法

2.1 质量评价所需的文件资料
对草机进行质量评价所需提供的文件资料应包括：
a) 产品规格确认表（见附录A）；
b) 企业产品执行标准或产品制造验收技术条件；
c) 产品使用说明书；
d) 三包凭证；
e) 样机照片（正面、正后方、前方45°各1张）。

2.2 主要技术参数核对与测量
依据产品使用说明书、铭牌和其他技术文件，对样机的主要技术参数按表1进行核对或测量。
表1 核测项目与方法
1. 规格型号（核对）
2. 整机型式（核对）
3. 配套总功率（核对）
4. 整机质量（核对）
5. 整机外形尺寸（长×宽×高）（测量）
6. 喂入口宽度（测量）
7. 刀盘或滚筒工作直径（测量）
8. 动刀片数量（核对）
9. 主轴转速（测量）
10. 喂入机构转速（测量）

2.3 试验条件
2.3.1 试验样机的安装应符合使用说明书规定，并且在样机四周距其表面3m范围内不应有任何影响噪声测试的物体。
2.3.2 试验动力应采用电动机，其功率应符合产品使用说明书规定。
2.3.3 试验电压应在380V（或220V）±15%范围内。
2.3.4 试验中电动机的平均负荷程度不应超过额定功率的85%～110%。
2.3.5 试验样机应按产品使用说明书要求进行调整和维护保养。
2.3.6 试验物料可选择玉米或秸秆中的一种，其含水率应在(17±3)%范围内，物料中不应有金属物、沙砾、树枝等硬物。

2.4 主要仪器设备
测量范围和准确度要求见表2。
表2 主要仪器设备测量范围和准确度要求
1. 能耗：0kWh~100kWh，准确度2.0级
2. 质量：0g~2000g，准确度0.01g
3. 重量：0kg~100kg，准确度50g
4. 长度：1m~5m，准确度1mm
5. 转速：0~9999r/min，准确度2%
6. 时间：0~24h，准确度1s/d
7. 硬度：20~70HRC，准确度1.5HRC
8. 扭矩：0~300N·m，准确度3级

3 质量要求
3.1 性能指标要求
表3 性能指标要求
1. 工作小时生产率 (kg/(kWh·m))：干秸秆 ≤1t/h；湿秸秆 ≤2.5t/h；玉米/稻 >2.5t/h
2. 标准秸秆长度 (%)：不低于制造单位明示值
3. 敲节率 (%)：干秸秆 ≥85%；湿秸秆 ≥85%；玉米/稻 ≥60%
4. 噪声 (dB(A))：干秸秆 ≥85；湿秸秆 ≥85；玉米/稻 ≥90
5. 轴承温升 (℃)：干秸秆 ≤25；湿秸秆 ≤28；玉米/稻 ≤28
6. 安全要求：符合相关标准。
