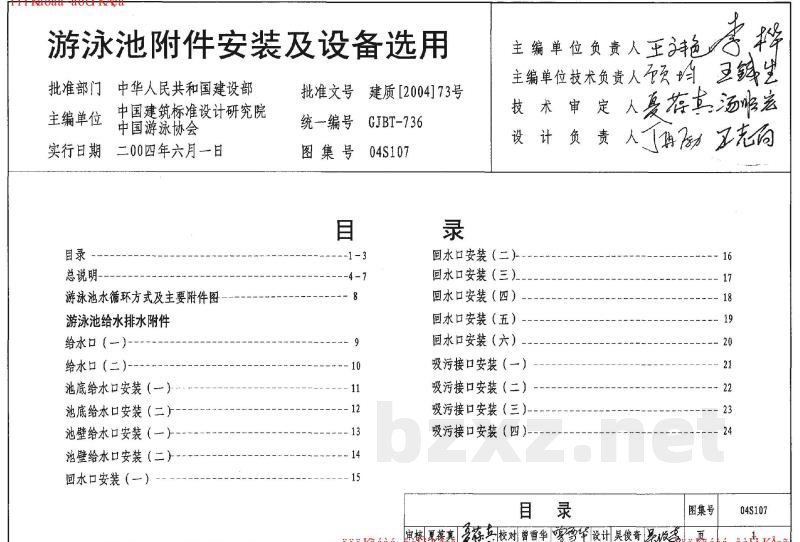

04S107 游泳池附件安装及设备选用

泳池给水口、回水口、回水口格栅、吸污接口、溢水格栅等各类附件安装和毛发聚集器、过滤器、加热器、消毒器等池水净化处理主要设备的选用

游泳池附件安装及设备选用
批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院、中国游泳协会
实行日期：2004年6月1日
批准文号：建质[2004]73号
统一编号：GJBT-736
图集号：04S107

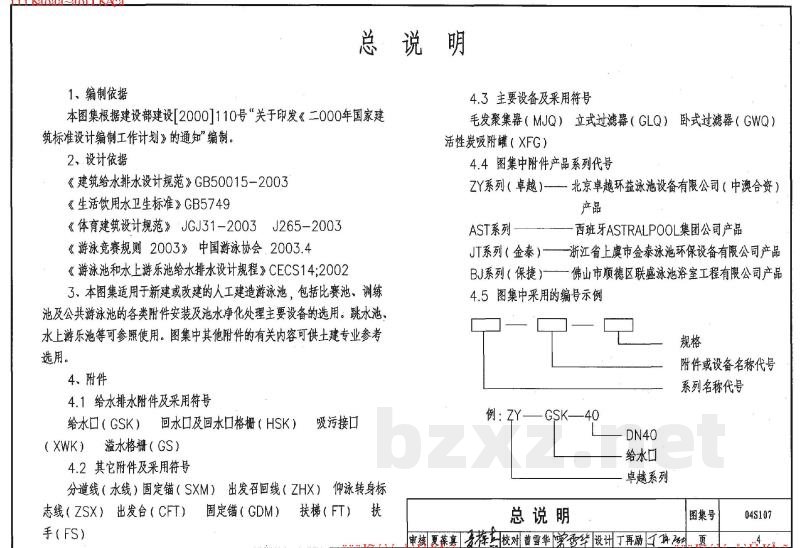

1、编制依据
本图集根据建设部建设[2000]1110号“关于印发《2000年国家建筑标准设计编制工作计划》的通知”编制。

2、设计依据
《建筑给水排水设计规范》GB50015-2003
《生活饮用水卫生标准》GB5749
《体育建筑设计规范》JGJ31-2003
《游泳竞赛规则2003》中国游泳协会2003.4
《游泳池和水上游乐池给水排水设计规程》CECS14:2002

3、适用范围
本图集适用于新建或改建的人工建造游泳池，包括比赛池、训练池及公共游泳池的各类附件安装及池水净化处理主要设备的选用。跳水池、水上游乐池等可参照使用。图集中其他附件的有关内容可供土建专业参考选用。

4、附件
4.1 给水排水附件及采用符号
给水口（GSK）
回水口及回水口格栅（HSK）（XWK）
溢水格栅（GS）

4.2 其他附件及采用符号
吸污接口
分道线（水线）固定锚（SXM）
出发召回线（ZHX）
仰泳转身标志线（ZSX）
出发台（CFT）
固定锚（GDM）
扶手（FS）
扶梯（FT）

4.3 主要设备及采用符号
毛发聚集器（MJQ）
立式过滤器（GLQ）
卧式过滤器（GWQ）
活性炭吸附罐（XFG）

4.4 图集中采用的编号示例
规格、附件或设备名称代号、系列名称代号
例：ZY GSK—40 DN40 给水口 卓越系列

4.5 图集中采用的系列代号
ZY系列（卓越）——北京卓越环益泳池设备有限公司（中澳合资）产品
AST系列 —— 西班牙ASTRALPOOL集团公司产品
JT系列（金泰）——浙江省上虞市金泰泳池环保设备有限公司产品
BJ系列（保捷）——佛山市顺德区联盛泳池浴室工程有限公司产品

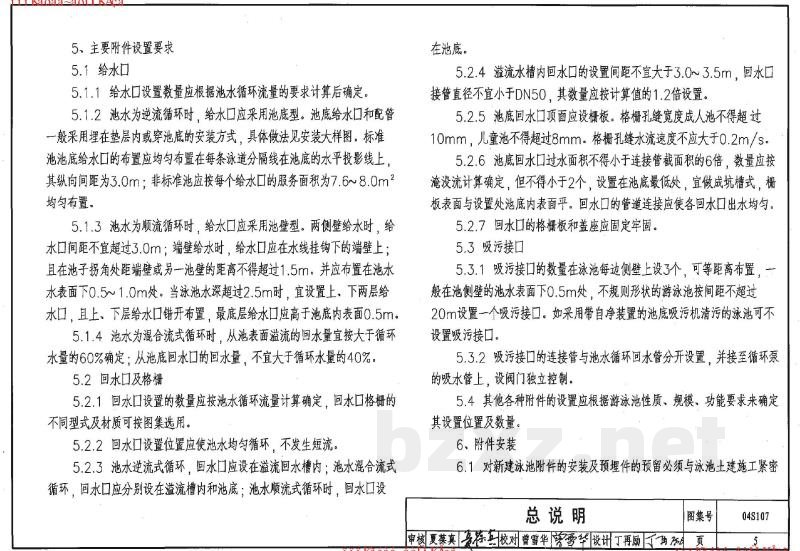

5、主要附件设置要求
5.1 给水口
5.1.1 给水口设置数量应根据池水循环流量的要求计算后确定。
5.1.2 池水为逆流循环时，给水口应采用池底型。池底给水口和配管一般采用埋在垫层内或穿池底的安装方式，具体做法见安装大样图。标准池池底给水口应均匀布置在每条泳道分隔线在池底的水平投影线上，其纵向间距为3.0m；非标准池应按每个给水口的服务面积为7.6~8.0m²均匀布置。
5.1.3 池水为顺流循环时，给水口应采用池壁型。两侧壁给水时，给水口间距不宜超过3.0m；端壁给水时，给水口应在水线挂钩下的端壁上，且在池子拐角处距端壁或另一池壁的距离不得超过1.5m，并应布置在池水水表面下0.5~1.0m处。当泳池水深超过2.5m时，宜设置上、下两层给水口，且上下层给水口应错开布置，最底层给水口应高于池底内表面0.5m。
5.1.4 池水为混合流式循环时，从池表面溢流的回水量宜按大于循环水量的60%确定；从池底回水口的回水量，不宜大于循环水量的40%。

5.2 回水口及格栅
5.2.1 回水口设置的数量应按池水循环流量计算确定，回水口格栅的不同型式及材质可按图集选用。
5.2.2 回水口设置位置应使池水均匀循环，不发生短流。
5.2.3 池水逆流式循环，回水口应设在溢流回水槽内；池水混合流式循环，回水口应分别设在溢流槽内和池底；池水顺流式循环时，回水口设在池底。
5.2.4 溢流水槽内回水口的设置间距不宜大于3.0～3.5m，回水口接管直径不宜小于DN50，其数量应按计算值的1.2倍设置。
5.2.5 池底回水口顶面应设栅板。格栅孔缝宽度成人池不得超过10mm，儿童池不得超过8mm。格栅孔缝水流速度不应大于0.2m/s。
5.2.6 池底回水口过水面积不得小于连接管截面积的6倍，数量应按淹没流计算确定，但不得小于2个，设置在池底最低处，宜做成坑槽式，栅板表面与设置处池底内表面平。回水口的管道连接应使各回水口出水均匀。
5.2.7 回水口的格栅板和盖座应固定牢固。

5.3 吸污接口
5.3.1 吸污接口的数量在泳池每边侧壁上设3个，可等距离布置，一般在池侧壁的池水表面下0.5m处；不规则形状的游泳池按间距不超过20m设置一个吸污接口。如采用带自净装置的池底吸污机清污的泳池可不设置吸污接口。
5.3.2 吸污接口的连接管与池水循环回水管分开设置，并接至循环泵的吸水管上，设阀门独立控制。

5.4 其他各种附件的设置应根据游泳池性质、规模、功能要求来确定其设置位置及数量。

6、附件安装
6.1 对新建泳池附件的安装及预埋件的预留必须与泳池土建施工紧密配合，不得后凿，以保证施工质量，做法详见本图集安装图。
6.2 对改建泳池的附件安装，凿洞必须采用专用机具，不得人工凿打，并确保不影响泳池结构强度，同时做好防水不得渗漏。
6.3 泳池整体设计由设计人员根据工程具体要求进行。图集中预埋件二次灌浆的混凝土标号不应低于池体混凝土标号。
6.4 附件安装图中防水层可采用聚合物水泥基防水涂层或聚合物水泥砂浆防水层等做法，防水层可做在自防水钢筋混凝土池壁（底）或做在找平层上，由泳池土建工程设计人员确定。
6.5 泳池附件、设备及管道应采用铜、不锈钢及塑料等耐腐蚀的材料。
6.6 泳池的金属附件、埋件、管道均应做等电位联结，详见国家标准图集02D501-2/17《等电位联结安装》。

7、泳池水净化处理主要设备选用
7.1 本图集的泳池池水净化处理主要设备包括毛发聚集器、过滤器，加热设备及消毒设备，不包括循环水泵（通用产品）。循环水泵应根据循环流量和所需扬程经计算选用。
7.2 泳池设备选用的技术参数
7.2.1 泳池池水计算温度：竞赛池25~27℃；训练池、宾馆内游泳池、公共游泳池为22～28℃；本图集“泳池设备选用计算表”中池水计算温度采用27℃，气温按28℃计算。
7.2.2 泳池水净化设计循环周期应根据其类型、用途、游泳人数、泳池容积和消毒方式等因素确定，本图集“游泳池设备选用计算表”中循环周期分别按4h、6h和8h三种工况计算。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

04S107：游泳池附件安装及设备选用

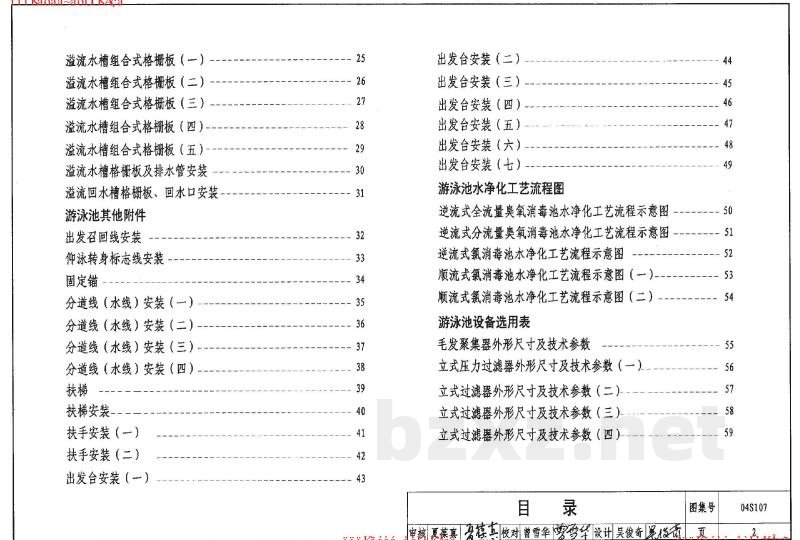

目录
总说明
游泳池水循环方式及主要附件图
游泳池给水排水附件
给水口（一）
给水口（二）
池底给水口安装（一）
池底给水口安装（二）
池壁给水口安装（一）
池壁给水口安装（二）
回水口安装（一）
回水口安装（二）
回水口安装（三）
回水口安装（四）
回水口安装（五）
回水口安装（六）
吸污接口安装（一）
吸污接口安装（二）
吸污接口安装（三）
吸污接口安装（四）
溢流水槽组合式格栅板（一）
溢流水槽组合式格栅板（二）
溢流水槽组合式格栅板（三）
溢流水槽组合式格栅板（四）
溢流水槽组合式格栅板（五）
溢流水槽格栅板及排水管安装
溢流回水槽格栅板、回水口安装
游泳池其他附件
出发召回线安装
仰泳转身标志线安装
固定锚
分道线（水线）安装（一）
分道线（水线）安装（二）
分道线（水线）安装（三）
分道线（水线）安装（四）
扶梯
扶梯安装
扶手安装（一）
扶手安装（二）
出发台安装（一）
出发台安装（二）
出发台安装（三）
出发台安装（四）
出发台安装（五）
出发台安装（六）
出发台安装（七）
游泳池水净化工艺流程图
逆流式全流量臭氧消毒池水净化工艺流程示意图
逆流式分流量臭氧消毒池水净化工艺流程示意图
逆流式氯消毒池水净化工艺流程示意图
顺流式氯消毒池水净化工艺流程示意图（一）
顺流式氯消毒池水净化工艺流程示意图（二）
游泳池设备选用表
毛发聚集器外形尺寸及技术参数
立式压力过滤器外形尺寸及技术参数（一）
立式过滤器外形尺寸及技术参数（二）
立式过滤器外形尺寸及技术参数（三）
立式过滤器外形尺寸及技术参数（四）

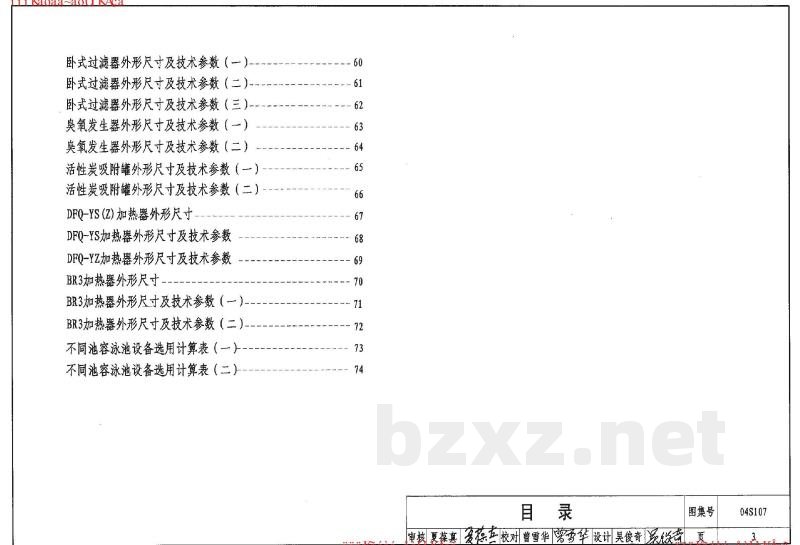

卧式过滤器外形尺寸及技术参数（一）
卧式过滤器外形尺寸及技术参数（二）
卧式过滤器外形尺寸及技术参数（三）
臭氧发生器外形尺寸及技术参数（一）
臭氧发生器外形尺寸及技术参数（二）
活性炭吸附罐外形尺寸及技术参数（一）
活性炭吸附罐外形尺寸及技术参数（二）
DFQ-YS（Z）加热器外形尺寸
DFQ-YS加热器外形尺寸及技术参数
DFQ-YZ加热器外形尺寸及技术参数
BR3加热器外形尺寸
BR3加热器外形尺寸及技术参数（一）
BR3加热器外形尺寸及技术参数（二）
不同池容泳池设备选用计算表（一）
不同池容泳池设备选用计算表（二）
