01SS126 住宅用热水器选用及安装

小型燃气快速热水器、燃气容积热水器、贮水式电热水器、分户太阳热水器设备的选用及安装

住宅用热水器选用及安装
批准部门：中华人民共和国建设部
主编单位：建设部居住建筑与设备研究所
实行日期：2001年12月6日
图集号：01SS126
建质[2001]248号

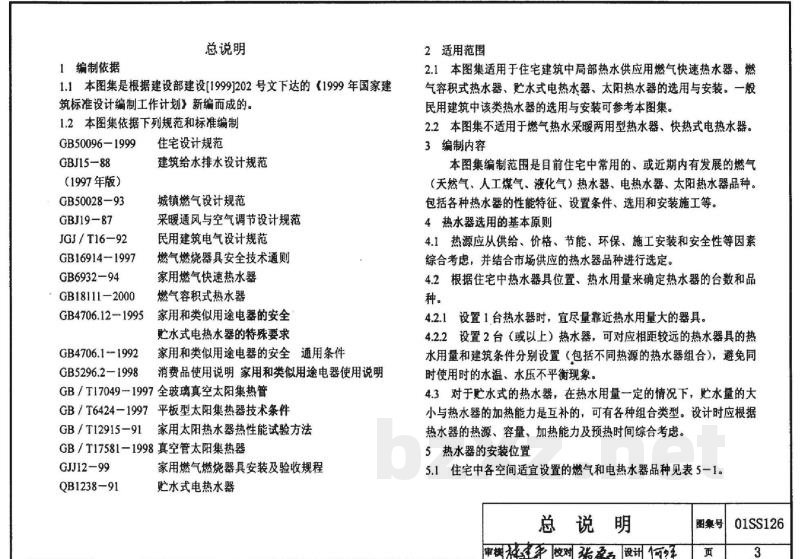

1 总说明
1.1 编制依据
本图集是根据建设部建设[1999]202号文下达的《1999年国家建筑标准设计编制工作计划》新编而成的。
1.2 依据规范
本图集依据下列规范和标准编制：GB50096—1999、GBJ15-88（1997年版）、GB50028-93、GBJ19—87、JGJ/T16-92、GB16914—1997、GB6932-94、GB18111—2000、GB4706.1—1995、GB4706.11—1992、GB5296.2—1998《住宅设计规范》、建筑给水排水设计规范、城镇燃气设计规范、采暖通风与空气调节设计规范、民用建筑电气设计规范、燃气燃烧器具安全技术通则、家用燃气快速热水器、燃气容积式热水器、家用和类似用途电器的安全、贮水式电热水器的特殊要求、家用和类似用途电器使用说明、GB/T17049-1997全玻璃真空太阳集热管、GB/T6424—1997平板型太阳集热器技术条件、GB/T12915—91家用太阳热水器热性能试验方法、GB/T17581—1998真空管太阳集热器、GJJ12—99、QB1238-91家用燃气燃烧器具安装及验收规程等。
2 适用范围
2.1 本图集适用于住宅建筑中局部热水供应用燃气快速热水器、燃气容积式热水器、贮水式电热水器、太阳热水器的选用与安装。一般民用建筑中该类热水器的选用与安装可参考本图集。
2.2 本图集不适用于燃气热水采暖两用型热水器、快热式电热水器。
3 编制内容
本图集编制范围包括目前住宅中常用的，或近期内有发展的燃气（天然气、人工煤气、液化气）热水器、电热水器、太阳热水器品种。涵盖各种热水器的性能特征、设置条件、选用和安装施工等。
4 热水器选用的基本原则
4.1 热源应从供给、价格、节能、环保、施工安装和安全性等因素综合考虑，并结合市场供应的热水器品种进行选定。
4.2 根据住宅中热水器具位置、热水用量来确定热水器的台数和品种。
4.2.1 设置1台热水器时，宜尽量靠近热水用量大的器具。
4.2.2 设置2台（或以上）热水器，可对应相距较远的热水器具的热水用量和建筑条件分别设置（包括不同热源的热水器组合），避免同时使用时的水温、水压不平衡现象。
4.3 对于贮水式的热水器，在热水用量一定的情况下，贮水量的大小与热水器的加热能力是互补的。设计时应根据热水器的热源、容量、加热能力及预热时间综合考虑。
5 热水器的安装位置
5.1 住宅中各空间适宜设置的燃气和电热水器品种：
- 厨房、卫生间：适宜设置燃气快速热水器（平衡式、强制排气式、强制给排气式）、燃气容积式热水器；电热水器（落地式、壁挂式）。
- 设备间、非居住空间、阳台、室外等：根据通风、是否有外窗、封闭性等条件，选用对应的燃气热水器（快速、平衡、强制排气、强制给排气、容积式）或电热水器。
5.2 太阳热水器的安装位置：太阳热水器适宜在平屋面、坡屋面上安装，也可在阳台栏板等处壁挂安装。
6 本图集未注明的尺寸单位均为mm。
7 参编单位：顺德市万和企业集团有限公司、青岛经济技术开发区海尔热水器有限公司、北京清华阳光太阳能设备有限责任公司、成都前锋电子有限责任公司、上海林内有限公司、杭州松下燃气具有限公司、豪特容积热水器（成都）有限责任公司、北京市太阳能研究所、山西三益电子（集团）有限公司。

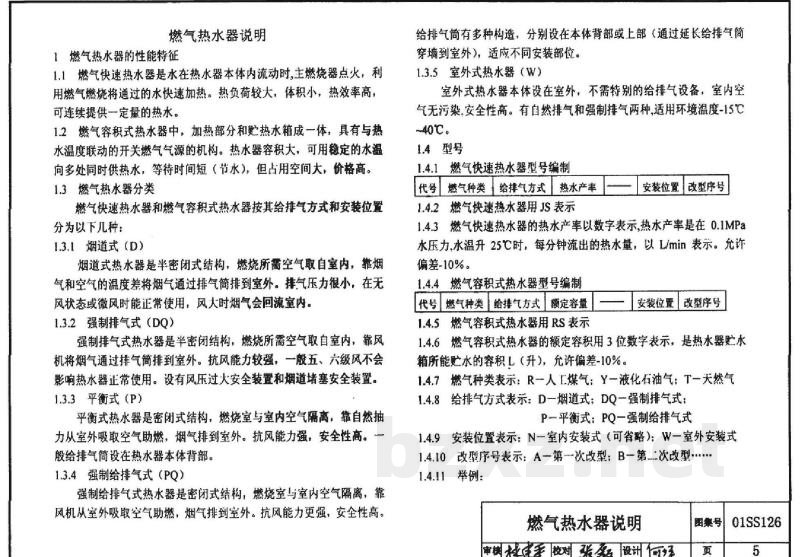

燃气热水器说明
1 燃气热水器的性能特征
1.1 燃气快速热水器：水在热水器本体内流动时，主燃烧器点火，利用燃气燃烧将通过的水快速加热。热负荷较大，体积小，热效率高，可连续提供一定量的热水。
1.2 燃气容积式热水器：加热部分和贮热水箱成一体，具有与热水温度联动的开关燃气气源的机构。热水器容积大，可用稳定的水温向多处同时供热水，等待时间短，但占用空间大。
1.3 燃气热水器分类：
1.3.1 烟道式（D）：半密闭式结构，燃烧所需空气取自室内，靠烟气和空气的温度差将烟气通过排气筒排到室外。
1.3.2 强制排气式（DQ）：半密闭结构，燃烧所需空气取自室内，靠风机将烟气通过排气筒排到室外。抗风能力较强，设有风压过大安全装置和烟道堵塞安全装置。
1.3.3 平衡式（P）：密闭式结构，燃烧室与室内空气隔离，靠自然抽力从室外吸取空气助燃，烟气排到室外。抗风能力强，安全性高。
1.3.4 强制给排气式（PQ）：密闭式结构，燃烧室与室内空气隔离，靠风机从室外吸取空气助燃，烟气排到室外。抗风能力更强，安全性高。
1.3.5 室外式热水器（W）：本体设在室外，不需特别的给排气设备，室内空气无污染，安全性高。适用环境温度为-15℃~40℃。
1.4 型号编制
1.4.1 燃气快速热水器（JS）：包含燃气种类、给排气方式、热水产率、安装位置、改型序号。热水产率以L/min表示（0.1MPa水压力下，水温升25℃）。
1.4.2 燃气容积式热水器（RS）：包含燃气种类、给排气方式、额定容量、安装位置、改型序号。额定容量用3位数字表示（单位：L）。
1.4.3 燃气种类表示：R—煤气；Y—液化石油气；T—天然气。
1.4.4 给排气方式表示：D—烟道式；DQ—强制排气式；P—平衡式；PQ—强制给排气式。
1.4.5 安装位置表示：N—室内安装式；W—室外安装式。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

01SS126：住宅用热水器选用及安装
目录
总说明
燃气热水器说明
燃气快速热水器技术参数表
燃气容积热水器技术参数表
厨房设置燃气热水器典型平面示意图
明卫生间设置燃气热水器典型平面示意图
其它空间设置燃气热水器典型平面示意图
燃气热水器系统原理图
烟道式燃气快速热水器安装布置图
烟道式燃气快速热水器安装详图
烟道式燃气快速热水器安装尺寸表
强制排气式燃气快速热水器安装布置图
强制排气式燃气快速热水器安装详图
强制排气式燃气快速热水器安装尺寸表
平衡式燃气快速热水器安装布置图
平衡式燃气快速热水器安装详图
强制给排气式(后出二层管)燃气快速热水器安装布置图
强制给排气式(后出二层管)燃气快速热水器安装详图
强制给排气式(上出二连管)燃气快速热水器安装布置图
强制给排气式(上出二连管)燃气快速热水器安装详图
强制给排气式(上出二层管)燃气快速热水器安装布置图
强制给排气式(上出二层管)燃气快速热水器安装详图
强制给排气式燃气快速热水器安装尺寸表
室外式燃气快速热水器安装布置图
室外式燃气快速热水器安装详图
烟道式燃气容积热水器安装布置图
烟道式燃气容积热水器安装详图
强制排气式燃气容积热水器安装布置图
强制排气式燃气快速热水器安装详图
燃气容积热水器安装尺寸表
贮水式电热水器说明
贮水式电热水器技术参数表
厨房设置电热水器典型平面示意图
卫生间设置电热水器典型平面示意图
其它空间设置电热水器典型平面示意图
壁挂式电热水器系统原理图
落地式电热水器系统原理图
内藏贮水式电热水器安装图
卧挂贮水式电热水器安装图
卧挂贮水式电热水器安装详图
卧挂贮水式电热水器安装尺寸表(一)
卧挂贮水式电热水器安装尺寸表(二)
竖挂贮水式电热水器安装图
竖挂贮水式电热水器安装详图
竖挂贮水式电热水器安装尺寸表
落地贮水式电热水器安装图
落地贮水式电热水器安装尺寸表
太阳热水器说明
太阳热水器技术参数表(一)
太阳热水器技术参数表(二)
太阳热水器系统原理图
太阳热水器安装布置图(平屋面)
太阳热水器安装布置图(坡屋面)
太阳热水器安装尺寸表(一)
太阳热水器安装尺寸表(二)
太阳热水器节点详图(一)～(三)
附表
