15S128 太阳能集中热水系统选用与安装

本图集为修编图集, 替代06SS128《太阳能集中热水系统选用与安装》。图集基本解决了现在太阳能应用中普遍存在的技术问题。明确了太阳能集中热水系统的形式与适用范围，编制了比较成熟的太阳能集中热水系统示意图，并配以控制要求，对于更好地贯彻节能方针、引导和规范太阳能技术的推广和应用，将起到积极作用。图集技术指导部分，设计人员可根据工程的实际情况参考使用，施工详图部分设计人员可直接选用，施工人员可直接按图施工。图集适用于新建、改建、扩建的民用与工业建筑中常用太阳能生活热水系统的选用与太阳能生活热水系统中集热系统的设计与安装；图集不适用于贮热水箱容量小于600升的太阳能热水器的选用与安装,贮热水箱容量小于600升的太阳能热水器的选用与安装详见08S126《热水器选用及安装》。 主要内容包括太阳能集中热水系统的形式与适用范围；常用太阳能集中热水系统示意图和控制要求；太阳能集热器的技术要求、连接和安装详图；特殊配件的安装详图；建筑做法；辅助热源的设置原则等。

国家建筑标准设计图集 15S128（替代06SS128）
太阳能集中热水系统选用与安装

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
实行日期：二〇一五年八月一日

【通知摘要】

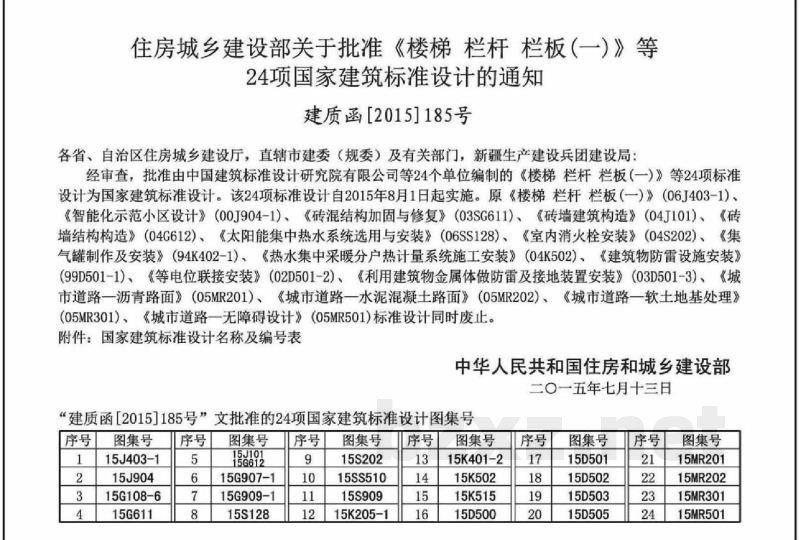

根据建质函【2015】185号文，批准由中国建筑标准设计研究院有限公司等24个单位编制的《太阳能集中热水系统选用与安装》（15S128）等24项标准设计为国家建筑标准设计。该批标准设计自2015年8月1日起实施。同时废止原《太阳能集中热水系统选用与安装》（06SS128）等相关标准设计。

【目录】
总说明
系统示意图
图例
太阳能热水系统示意图（含无动力集热循环、自然循环、强制循环、直接加热、间接加热等各类系统示意图）
太阳能集热器技术要求（平板型、真空管型）
太阳能集热器连接方式（常用连接、同径、异径、卡箍式、卡套式连接等）
配件详图（恒温混水阀、自动排气阀等）
太阳能建筑图（平屋面、嵌入式、架空式、油毡瓦屋面安装详图及管道穿屋面详图）
附录（平均日热水用水定额、计算示例、城市气象参数等）

1 编制依据
本图集依据住房和城乡建设部建质函【2010】195号文“关于印发《2010年国家建筑标准设计编制工作计划》的通知”，对06SS128《太阳能集中热水系统选用与安装》进行修编。

2 设计依据
2.1 现行标准规范
《民用建筑节水设计标准》 GB50555-2010
《工业设备及管道绝热工程设计规范》 GB50264-2013
《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002
《民用建筑太阳能热水系统评价标准》 GB50604-2010
《太阳热水系统设计、安装及工程验收技术规范》 GB/T18713-2002
《平板型太阳能集热器》 GB/T6424-2007
《真空管型太阳能集热器》 GB/T17581-2007

2.2 当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

3 适用范围
3.1 本图集适用于新建，改建，扩建的民用与工业建筑中常用太阳能生活热水系统的选用与太阳能生活热水系统中集热系统的设计与安装。
3.2 本图集不适用于储热水箱容量小于600L的太阳能热水器的选用与安装，相关内容详见国标图集08S126《热水器选用与安装》。

4 太阳能集中热水系统和太阳能集热器的设计选用
4.1 太阳能集中热水系统是集热器集中设置的太阳能热水系统，由集热系统（包括集热部分：储热部分、辅热部分和连接管道）、供热水系统和管网组成。根据供热水的范围，可以分为集中供热水系统和集中-分散供热水系统；根据集热系统的承压能力，可以分为开式系统和闭式系统；根据集热系统的运行方式，可以分为自然循环系统和强制循环系统；根据生活热水与集热器内传热工质的关系，可以分为直接系统和间接系统。
4.2 太阳能集中热水系统类型应根据建筑形式，建筑物的功能特点、地理位置、气候条件、供水条件、安装条件、方便使用与维护、节能降耗以及建筑投资等因素综合确定。
4.3 应根据冷水水质硬度、冷热水压力平衡要求及有利于延长太阳能集热器使用寿命等经比较确定用直接系统或间接系统。
4.4 应根据集热器类型及其承压能力、集热器布置方式、运行管理条件等经比较采用闭式集热系统或开式集热系统。
4.5 小区设太阳能集中热水系统时，太阳能集热系统宜按分栋建筑设置，当需合建系统时，宜控制集热器阵列总出口至集热水箱的距离不大于300m。
4.6 建设单位要求设置集中供热水的住宅宜采用集中集热集中供热的太阳能热水系统；普通住宅宜采用集中集热-分散供热的太阳能热水系统。
4.7 太阳能集热器产品分为平板型太阳能集热器和真空管型太阳能集热器两大类，其中真空管型太阳能集热器又分为全玻璃真空管型、玻璃-金属结构真空管型和热管式真空管型。本图集共编入平板型、全玻璃真空管型和玻璃-金属结构真空管型太阳能集热器。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

15S128

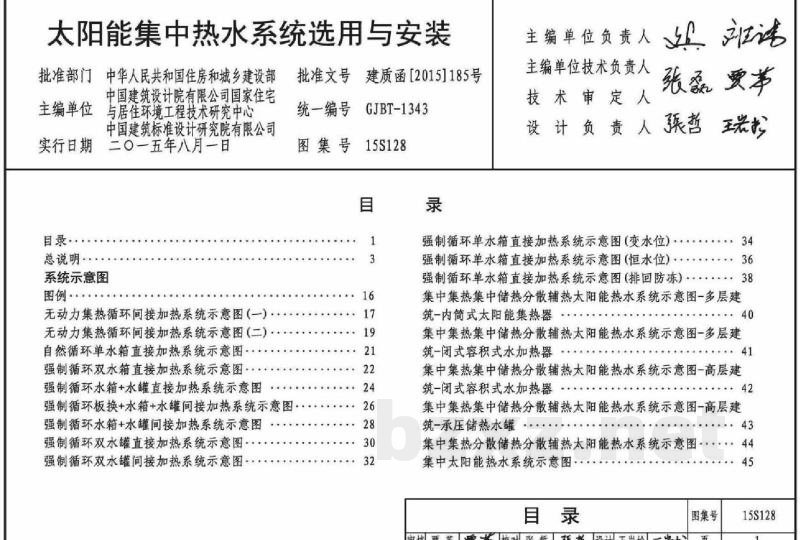

目录
