04K502 热水集中采暖分户热计量系统施工安装

热水集中采暖分户热计量系统施工安装

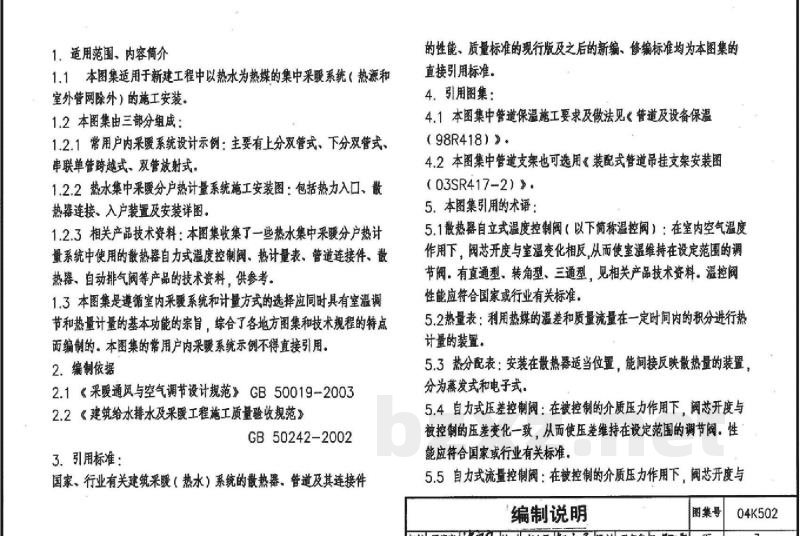

1. 适用范围、内容简介

1.1 本图集适用于新建工程中以热水为热媒的集中采暖系统（热源和室外管网除外）的施工安装。

1.2 本图集由三部分组成：

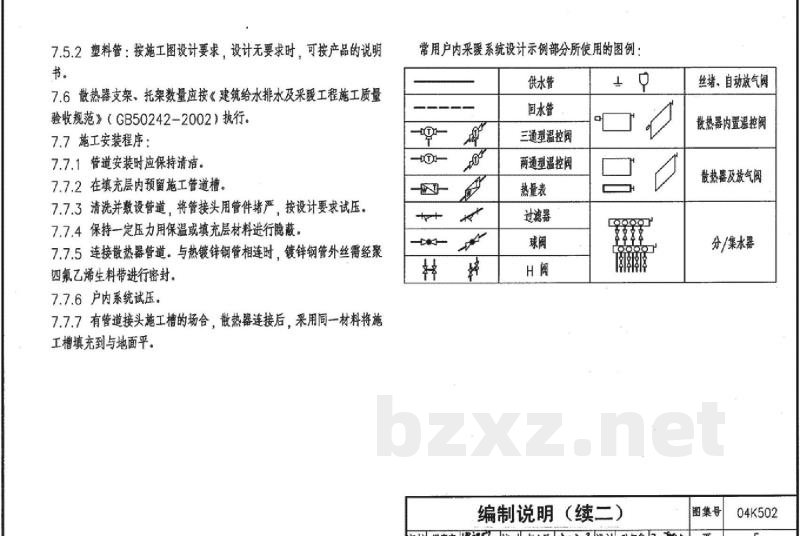

1.2.1 常用户内采暖系统设计示例：主要有上分双管式、下分双管式、串联单管跨越式、双管放射式。

1.2.2 热水集中采暖分户热计量系统施工安装图：包括热力入口、散热器连接、入户装置及安装详图。

1.2.3 相关产品技术资料：本图集收集了一些热水集中采暖分户热计量系统中使用的散热器自力式温度控制阀、热计量表、管道连接件、散热器、自动排气阀等产品的技术资料，供参考。

1.3 本图集是遵循室内采暖系统和计量方式的选择应同时具有室温调节和热量计量的基本功能的宗旨，综合了各地方图集和技术规程的特点而编制的。本图集的常用户内采暖系统示例不得直接引用。

2. 编制依据

2.1 《采暖通风与空气调节设计规范》 GB 50019-2003

2.2 《建筑给水排水及采暖工程施工质量验收规范》 GB 50242-2002

3. 引用标准：

国家、行业有关建筑采暖（热水）系统的散热器、管道及其连接件的性能、质量标准的现行版及之后的新编、修编标准均为本图集的直接引用标准。

4. 引用图集：

4.1 本图集中管道保温施工要求及做法见《管道及设备保温（98R418）》。

4.2 本图集中管道支架也可选用《装配式管道吊挂支安装图（03SR417-2）》。

5. 本图集引用的术语：

5.1 散热器自力式温度控制阀（以下简称温控阀）：在室内空气温度作用下，阀芯开度与室温变化相反，从而使室温维持在设定范围的调节阀。有直通型、转角型、三通型，见相关产品技术资料。温控阀性能应符合国家或行业有关标准。

5.2 热量表：利用热媒的温差和质量流量在一定时间内的积分进行热计量的装置。

5.3 热分配表：安装在散热器适当位置，能间接反映散热量的装置，分为蒸发式和电子式。

5.4 自力式压差控制阀：在被控制的介质压力作用下，阀芯开度与被控制的压差变化一致，从而使压差维持在设定范围的调节阀。性能应符合国家或行业有关标准。

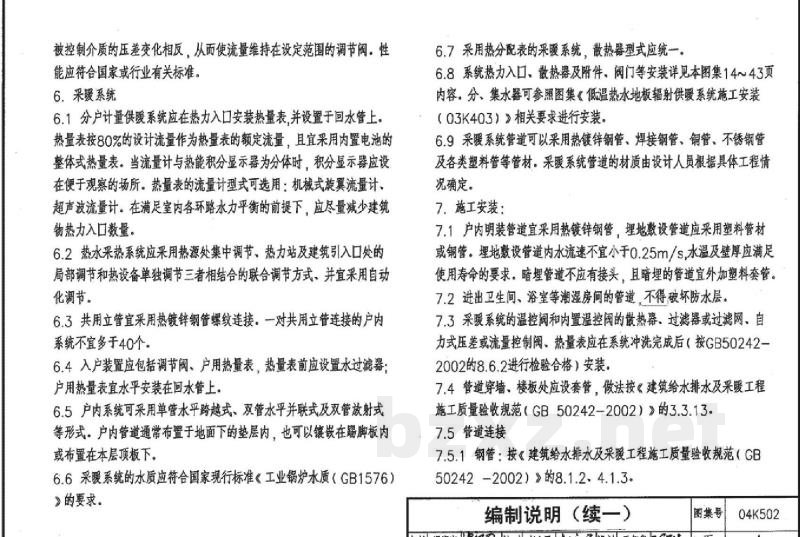

5.5 自力式流量控制阀：在被控制的介质压力作用下，阀芯开度与
