05SK605 暖通空调实践教学及见习工程师图册

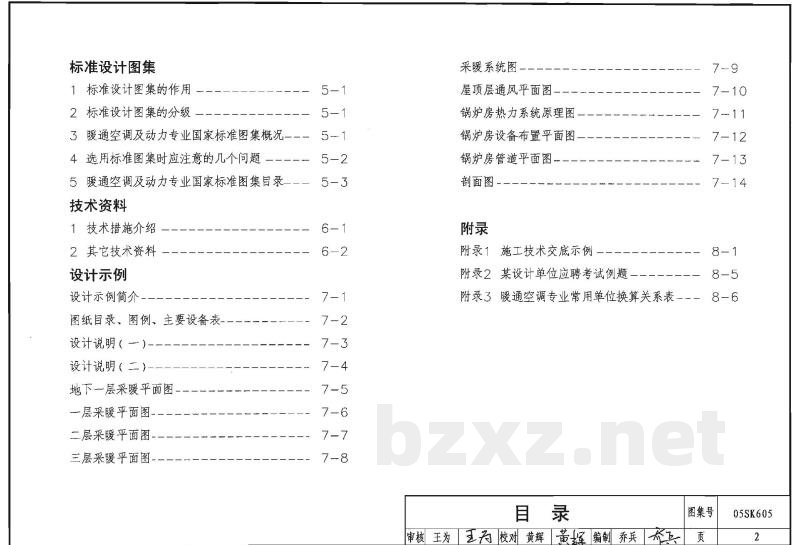

标准设计图集

1. 标准设计图集的作用 ———— 5-1
2. 标准设计图集的分级 ———— 5-1
3. 暖通空调及动力专业国家标准图集概况 —— 5-1
4. 选用标准图集时应注意的几个问题 ———— 5-2
5. 暖通空调及动力专业国家标准图集目录 —— 5-3

技术资料

1. 技术措施介绍 ———— 6-1
2. 其它技术资料 ———— 6-2

设计示例

1. 设计示例简介 ———— 7-1
2. 图纸目录、图例、主要设备表 ———— 7-2
3. 设计说明（一）———— 7-3
4. 设计说明（二）———— 7-4
5. 地下一层采暖平面图 ———— 7-5
6. 一层采暖平面图 ———— 7-6
7. 二层采暖平面图 ———— 7-7
8. 三层采暖平面图 ———— 7-8

附录

1. 施工技术交流示例 ———— 8-1
2. 某设计单位应聘考试试题 ———— 8-5
3. 暖通空调专业常用单位换算关系表 —— 8-6

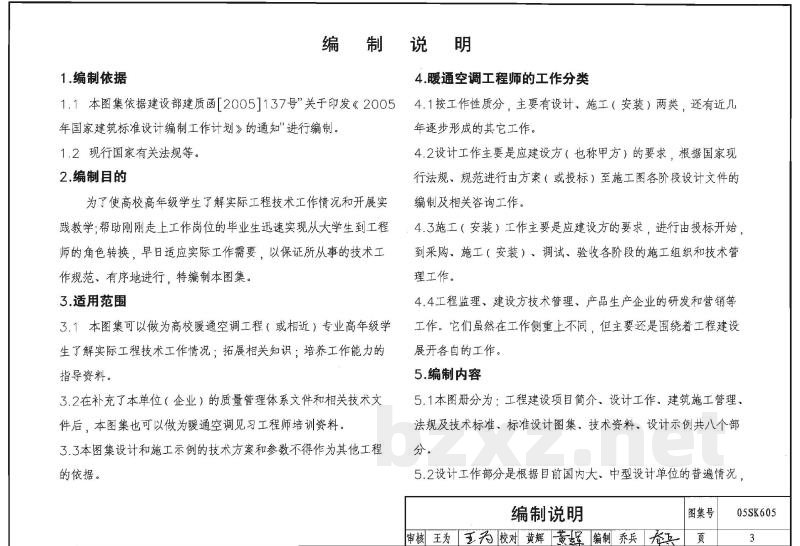

编 制 说 明

1.编制依据

1.1 本图集依据建设部建质函[2005]137号"关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。

1.2 现行国家有关法规等。

2.编制目的

为了使高校高年级学生了解实际工程技术工作情况和开展实践教学；帮助刚刚走上工作岗位的毕业生迅速实现从大学生到工程师的角色转换，早日适应实际工作需要，以保证所从事的技术工作规范、有序地进行，特编制本图集。

3.适用范围

3.1 本图集可以做为高校暖通空调工程（或相近）专业高年级学生了解实际工程技术工作情况；拓展相关知识；培养工作能力的指导资料。

3.2在补充了本单位（企业）的质量管理体系文件和相关技术文件后，本图集也可以做为暖通空调见习工程师培训资料。

3.3本图集设计和施工示例的技术方案和参数不得作为其他工程的依据。

4.暖通空调工程师的工作分类

4.1按工作性质分，主要有设计、施工（安装）两类，还有近几年逐步形成的其它工作。

4.2设计工作主要是应建设方（也称甲方）的要求，根据国家现行法规、规范进行由方案（或投标）至施工图各阶段设计文件的编制及相关咨询工作。

4.3施工（安装）工作主要是应建设方的要求；进行由投标开始，到采购、施工（安装）、调试、验收各阶段的施工组织和技术管理工作。

4.4工程监理、建设方技术管理、产品生产企业的研发和销售等工作。它们虽然在工作侧重上不同，但主要还是围绕着工程建设展开各自的工作。

5.编制内容

5.1本图册分为：工程建设项目简介、设计工作、建筑施工管理、法规及技术标准、标准设计图集、技术资料、设计示例共八个部分。

5.2设计工作部分是根据目前国内大、中型设计单位的普遍情况，
