03R421 物（液）位仪表安装图

本图集适用于供热、供冷、石油、燃气及石油、化工生产过程中常压容器、压力容器物(液)位仪表显示的安装图。

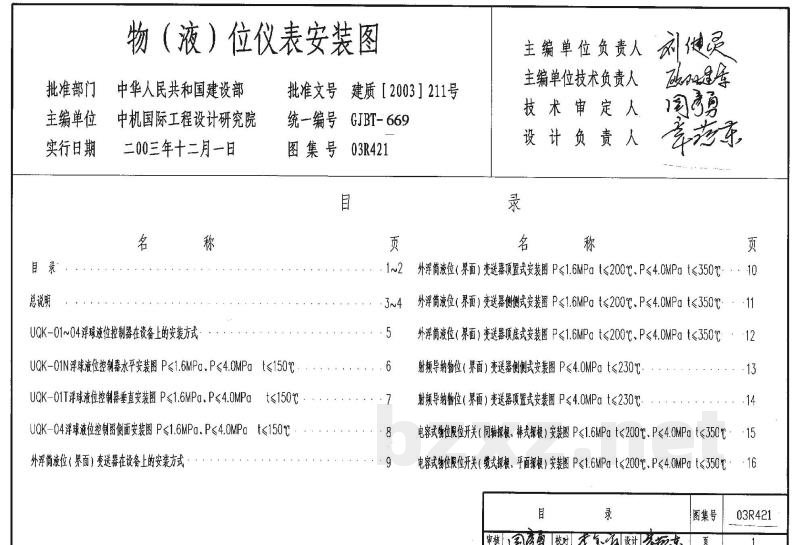

UQK-01~04浮球液位控制器在设备上的安装方式 批准部门：中华人民共和国建设部 主编单位：中机国际工程设计研究院 实行日期：2003年12月1日 批准文号：建质【2003】211号 统一编号：GJBT-669 图集号：03R421 【目录】 1. UQK-01N浮球液位控制器水平安装图 (P≤1.6MPa, P≤4.0MPa, t≤150℃) 2. UQK-01T浮球液位控制器垂直安装图 (P≤1.6MPa, P≤4.0MPa, t≤150℃) 3. UQK-04浮球液位控制器侧面安装图 (P≤1.6MPa, P≤4.0MPa, t≤150℃) 4. 外浮筒液位（界面）变送器顶置式安装图 (P≤1.6MPa, P≤4.0MPa, t≤200℃~350℃) 5. 外浮筒液位（界面）变送器侧侧式安装图 (P≤1.6MPa, P≤4.0MPa, t≤200℃~350℃) 6. 外浮筒液位（界面）变送器顶底式安装图 (P≤1.6MPa, P≤4.0MPa, t≤200℃~350℃) 7. 射频导纳物位（界面）变送器侧侧式安装图 (P≤4.0MPa, t≤230℃) 8. 射频导纳物位（界面）变送器顶置式安装图 (P≤4.0MPa, t≤230℃) 9. 电容式物位限位开关（同轴探极、棒式探极）安装图 (P≤1.6MPa, P≤4.0MPa, t≤200℃~350℃) 10. 电容式物位限位开关（缆式探极，平面探极）安装图 (P≤1.6MPa, P≤4.0MPa, t≤200℃~350℃) 11. 音叉式物位限位开关安装图 (P≤1.6MPa, P≤4.0MPa, t≤150℃) 12. 磁性浮子翻板液位计（侧面）安装图 (P≤1.6MPa, P≤4.0MPa, t≤150℃) 13. 磁性浮子翻板液位计（顶置）安装图 (P≤1.6MPa, P≤4.0MPa, t≤150℃) 14. 板式液位计（法兰连接）安装图 (P≤1.6MPa, P≤4.0MPa, t≤200℃~400℃) 15. 板式液位计（螺纹连接）安装图 (P≤1.6MPa, P≤4.0MPa, t≤200℃~400℃) 16. APEX雷达液位计安装图 (P≤1.6MPa, P≤4.0MPa, t≤40℃~150℃) 17. ECLIPSE雷达液位计安装图 (P≤1.6MPa, P≤4.0MPa, t≤40℃~400℃) 18. 吹气法测量流化床床层高度管路连接图 (P<0.25MPa) 【总说明】 1. 图集适用范围 1.1 本图集主要供热、供冷、石油化工、机械生产和生活过程中常压容器、压力容器内物（液）位仪表的安装及连接管路安装。 1.2 本图集物（液）位仪表包括：浮筒、浮球、射频导纳、电容、音叉式液位（界面）变送器，控制器，玻璃板液位计，磁浮子液位计等。 2. 设计压力、温度，介质范围 2.1 设计压力：P≤6.3MPa（蒸汽≤4.0MPa） 2.2 设计温度：-40℃至450℃ 2.3 介质： 2.3.1 气体（含湿气体）：空气、氧气、氮气、二氧化碳、氢气等； 2.3.2 蒸汽； 2.3.3 水（含热水、冷冻水）； 2.3.4 各类成品油（含柴油、汽油、煤油等）。 3. 管材、管件、阀门等主要材料的选择 3.1 管材： 3.1.1 一般情况选择普通无缝钢管； 3.1.2 腐蚀性介质选择不锈钢无缝钢管。 3.2 法兰、隔离容器、冷凝器等： 3.2.1 一般情况选择碳钢； 3.2.2 腐蚀性介质选择不锈钢。 3.3 阀门：根据介质的设计压力、设计温度选择。在设计压力、设计温度条件下，碳素钢制件的最大允许工作压力应符合相关标准规定。 3.4 连接方式：除阀门、隔离容器、变送器等采用法兰、螺纹连接外，其余一律采用焊接，并考虑拆装方便设置中间接头。 4. 焊接技术要求 4.1 焊接接头所有坡口形式与尺寸按GB/T985-1988规定，焊接接头必须全焊透。 4.2 当工程在下列情况采用对接或角接头时，必须进行全部射线检测或磁粉探伤： 4.2.1 介质为易燃或毒性极高、危害性大，且压力大于1.6MPa时； 4.2.2 材料标准抗拉强度下限值大于540MPa时。 5. 常用垫片材料（表-2） - 聚四氟乙烯：适用于各种腐蚀介质，工作压力≤4.0MPa，温度≤250℃。 - 橡胶石棉板：适用于水、蒸汽、空气、煤气、溶剂、氨等，工作压力≤2.5MPa，温度≤300℃。 - 耐油橡胶石棉板：适用于油气、油品、化石燃料等，工作压力≤4.0MPa，温度≤200℃。 - 合成纤维橡胶：适用于各类油气、水、蒸汽、空气等，工作压力≤4.0MPa，温度≤290℃。 - 柔性石墨复合垫：适用于各种腐蚀介质，工作压力0.6~6.3MPa，温度≤650℃。 - 缠绕垫/金属包覆垫：适用于蒸汽、油气等，工作压力1.6~16.0MPa，温度≤650℃。 6. 法兰组件材料（表-3摘要） 根据公称压力PN与温度，选用相应钢号（如Q235-A, Q235-B, Q275, 30CrMoA, 35CrMoA等）。螺母硬度应低于螺栓或双头螺栓的硬度。 7. 其他说明 7.1 材料选择应根据工程设计要求确定具体牌号。若对材质有特殊要求，由设计另行确定。 7.2 凡测量粘稠介质需要采用薰汽扫时，参照图集第12、13页虚线进行安装。 8. 主要参考规范 8.1 GB50235-97 工业金属管道工程施工及验收规范 8.2 GB50236-1998 现场设备、工业管道焊接工程施工及验收规范 8.3 GB50316-2000 工业金属管道设计规范 8.4 GB150-1998 钢制压力容器 8.5 压力容器安全技术监察规程 8.6 输送流体用无缝钢管 GB/T8163-1999
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

03R421：物（液）位仪表安装图
目录

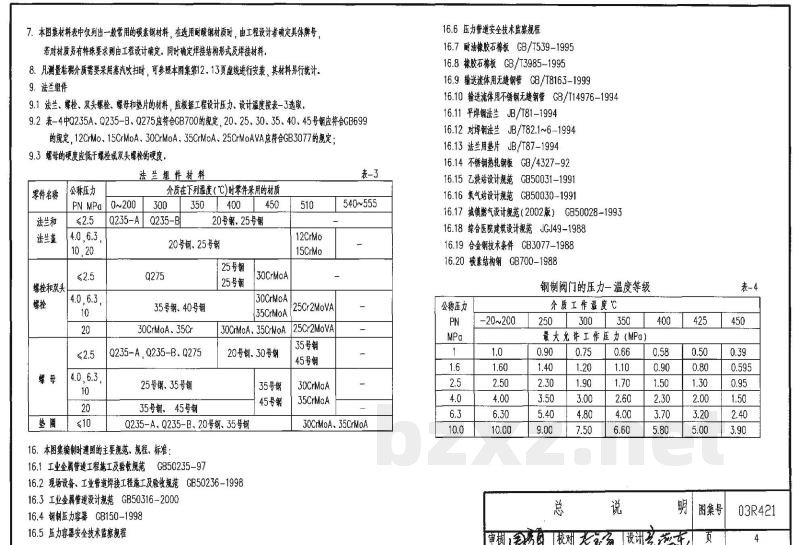

总说明
UQK-01～04浮球液位控制器在设备上的安装方式
UQK-01N浮球液位控制器水平安装图P≤1.6MPa、P≤4.0MPa t≤150℃
UQK-01T浮球液位控制器垂直安装图P≤1.6MPa、P≤4.0MPa t≤150℃
UQK-04浮球液位控制图侧面安装图P≤1.6MPa、P≤4.0MPa t≤150℃
外浮筒液位（界面）变送器在设备上的安装方式
外浮筒液位（界面）变送器顶置式安装图P≤1.6MPa t≤200℃、P≤4.0MPa t≤350℃
外浮筒液位（界面）变送器侧侧式安装图P≤1.6MPa t≤200℃、P≤4.0MPa t≤350℃
外浮筒液位（界面）变送器顶底式安装图P≤1.6MPa t≤200℃、P≤4.0MPa t≤350℃
射频导纳物位（界面）变送器侧侧式安装图P≤4.0MPa t≤230℃
射频导纳物位（界面）变送器顶置式安装图P≤4.0MPa t≤230℃
电容式物位限位开关（同轴探极、棒式探极）安装图P≤1.6MPa t≤200℃、P≤4.0MPa t≤350℃
电容式物位限位开关（缆式探极、平面探极）安装图P≤1.6MPa t≤200℃、P≤4.0MPa t≤350℃
浮球液位变送器安装图P≤4.0MPa -20℃≤t≤450℃
音叉式物位限位开关安装图P≤1.6MPa、P≤4.0MPa t≤150℃
磁性浮子翻板液位计（侧面）安装图P≤1.6MPa、P≤4.0MPa t≤150℃
磁性浮子翻板液位计（顶置）安装图P≤1.6MPa、P≤4.0MPa t≤150℃
板式液位计（法兰连接）安装图P≤1.6MPa t≤200℃、P≤4.0MPa t≤400℃
板式液位计（螺纹连接）安装图P≤1.6MPa t≤200℃、P≤4.0MPa t≤400℃
APEX雷达液位计安装图P≤1.6MPa、P≤4.0MPa -40℃≤t≤150℃
ECLIPSE雷达液位计安装图P≤11.6MPa、P≤4.0MPa t≤400℃
吹气法测量流化床床层高度管路连接图P≤0.25MPa
直通穿板接头Φ18
直通穿板接头体、短节
直通中间接头Φ18、外套螺母
直通终端接头Φ18
填料函Φ20
取压管接管在设备（管道）上的安装
螺纹钢法兰、管螺纹接头G1
