01R406 温度仪表安装图

温度仪表安装图

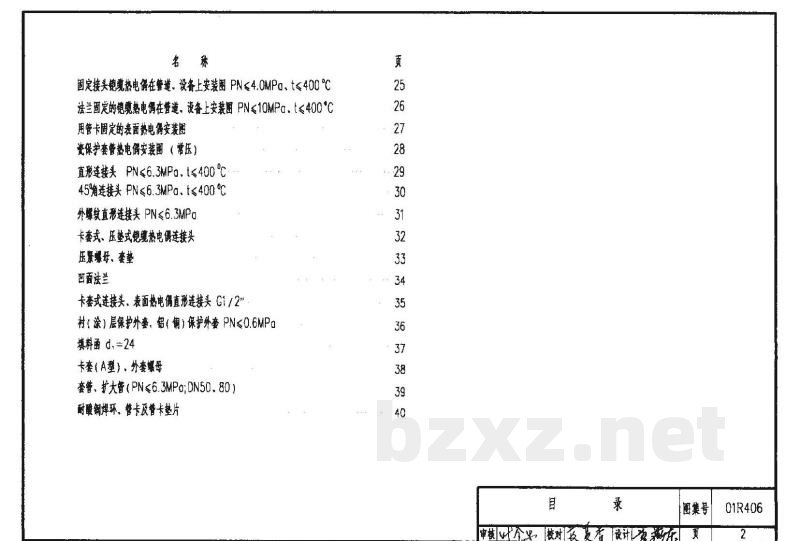

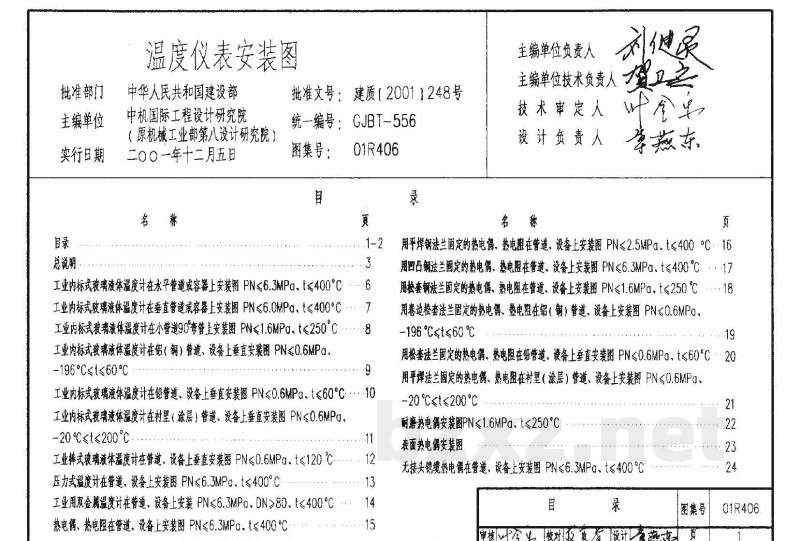

目  录

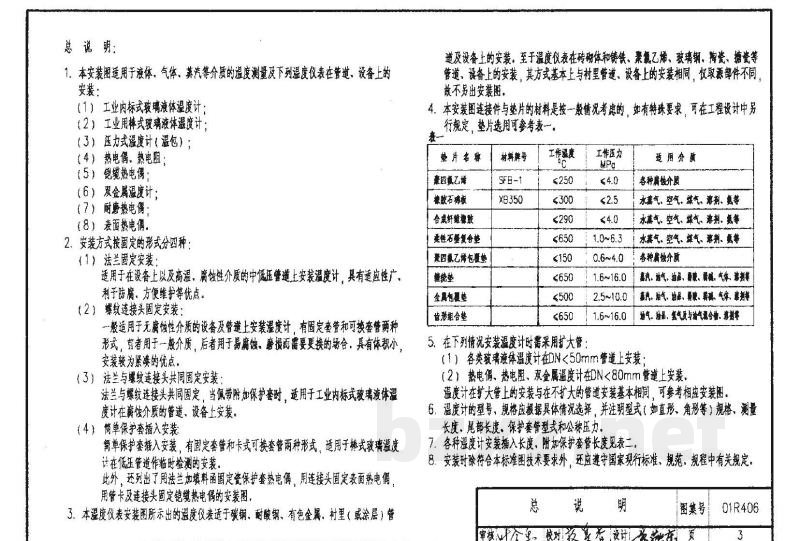

总 说 明：

1. 本安装图适用于液体、气体、蒸汽等介质的温度测量及下列温度仪表在管道、设备上的安装：
   • (1) 工业内标式玻璃液体温度计；
   • (2) 工业用棒式玻璃液体温度计；
   • (3) 压力式温度计（温包）；
   • (4) 热电偶、热电阻；
   • (5) 铠装热电偶；
   • (6) 双金属温度计；
   • (7) 耐磨热电偶；
   • (8) 表面热电偶。
2. 安装方式按固定的形式分四种：

   (1) 法兰固定安装：

   适用于在设备上以及高温、腐蚀性介质的中低压管道上安装温度计，具有适应性强，利于防腐，方便维护等优点。

   (2) 螺纹连接头固定安装：

   一般适用于无腐蚀性介质的设备及管道上安装温度计，有固定套管和可换套管两种形式。前者用于一般介质；后者用于易腐蚀、磨损而需要更换的场合。具有体积小，安装极为紧凑的优点。

   (3) 法兰与螺纹连接头共同固定安装：

   法兰与螺纹连接头共同固定，当保护带或加护套管时，适用于工业内标式玻璃液体温度计在腐蚀介质的管道、设备上安装。

   (4) 简单保护套插入安装：

   简单保护套插入安装，有固定套管和卡式可换套管两种形式。适用于棒式玻璃温度计在低压管道作临时检测的安装。

   此外，还列出了用法兰加螺帽紧固固定瓷保护热电偶、用连接头固定表面热电偶、用管卡及连接头固定铠装热电偶的安装图。

3. 本温度仪表安装图所示出的温度计系适用于碳钢、耐酸钢、有色金属、衬里（或涂层）管道及设备上的安装。至于温度仪表在铸钢体和铸铁、聚氯乙烯、玻璃钢、陶瓷、搪瓷等管道、设备上的安装，其方式基本上与衬里管道、设备上的安装相同，仅取源部件不同，故不另出安装图。
4. 本安装图连接件与垫片的材料是按一般情况考虑的。如有特殊要求，可在工程设计中另行规定，垫片选用可参考表一。
   表一

5. 在下列情况安装温度计时需采用扩大管：
   • (1) 各类玻璃液体温度计在DN<50mm管道上安装；
   • (2) 热电偶、热电阻、双金属温度计在DN<80mm管道上安装。
6. 温度计时扩大管上的安装与在不扩大的管道安装基本相同，可参考相应安装图。
7. 温度计的型号、规格应根据具体情况选择，并注明型式（如直形、角形等）规格、测量长度、尾杆长度、保护套管型式和公称压力。

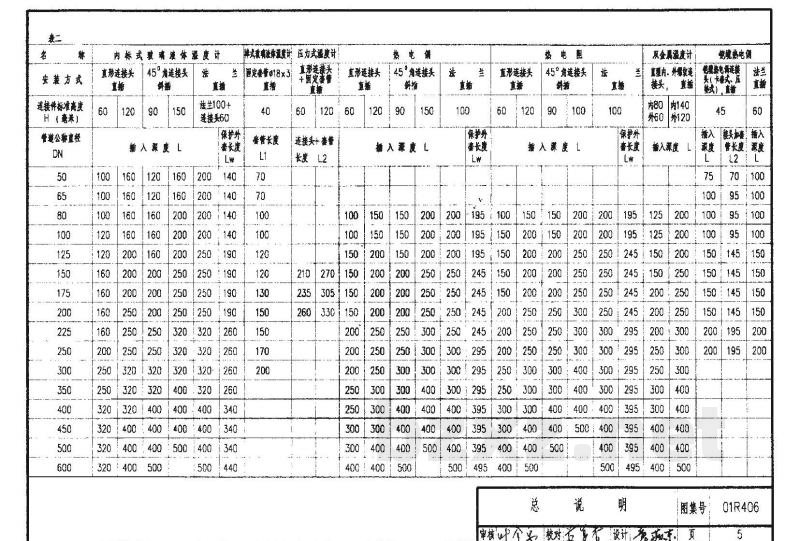

8. 各种温度计安装插入长度、附加保护套管长度见表二。

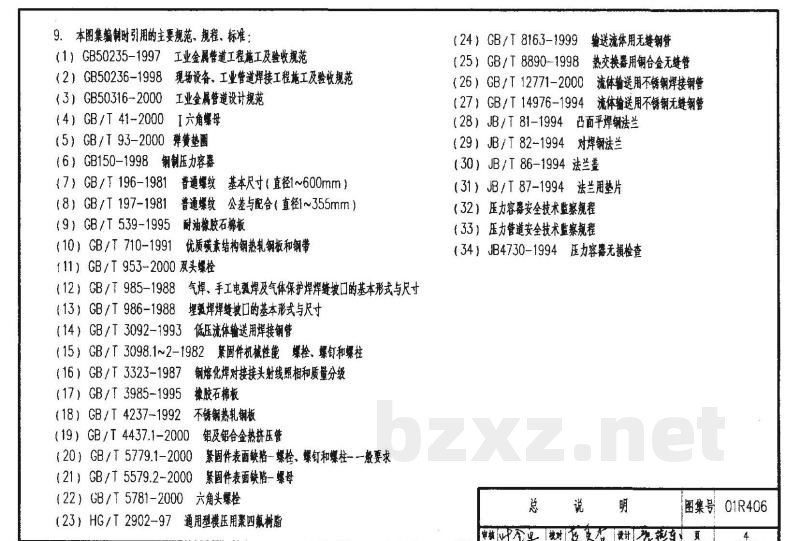

9. 安装时除符合本标准图技术要求外，还应遵守国家现行标准、规范、规程中有关规定。
