99K103 防、排烟设备安装图

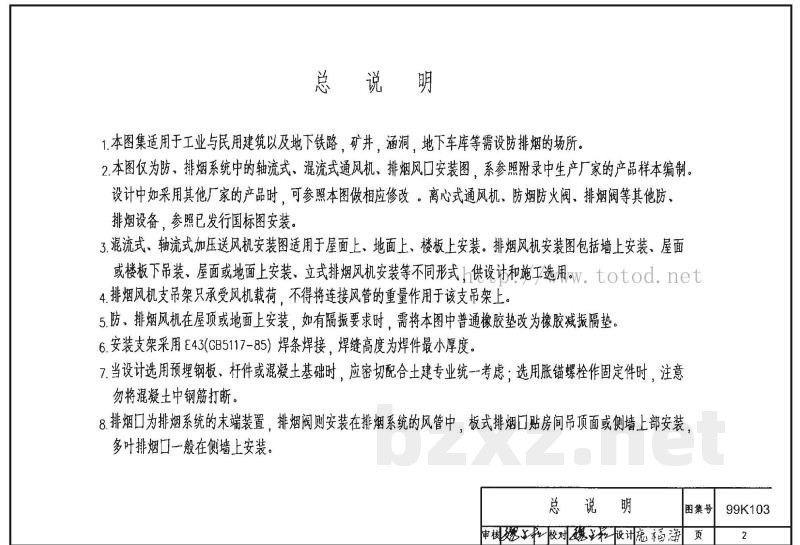

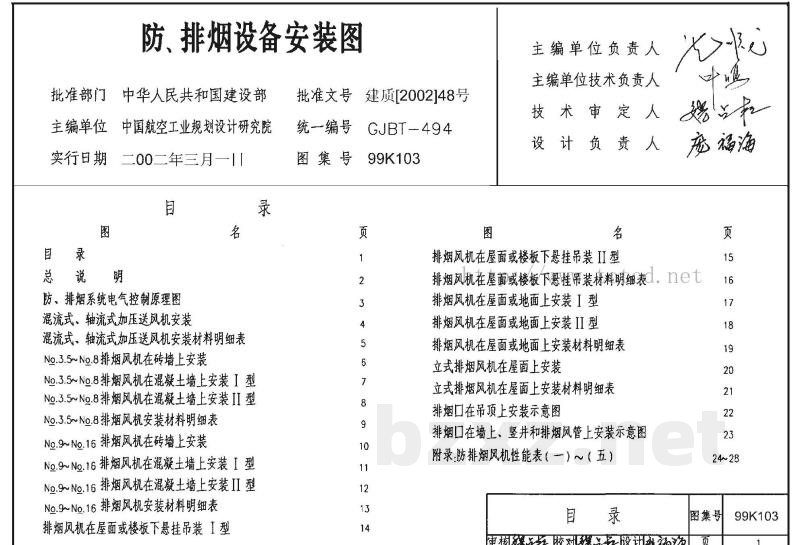

总 说 明

1.本图集适用于工业与民用建筑以及地下铁路，矿井，涵洞，地下车库等需设防排烟的场所。

2.本图仅为防、排烟系统中的轴流式、混流式通风机、排烟风口安装图，系参照附录中生产厂家的产品样本编制。设计中如采用其他厂家的产品时，可参照本图做相应修改。离心式通风机、消防防火阀、排烟阀等其他防、排烟设备，参照已发行国标图安装。

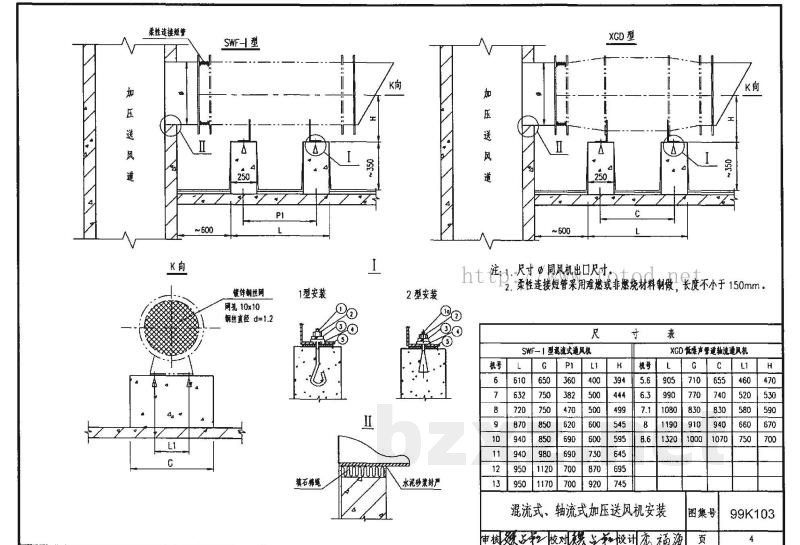

3.混流式、轴流式加压送风机安装图适用于屋面上、地面上、楼板上安装。排烟风机安装图包括墙上安装、屋面或楼板下吊装、屋面或地面上安装、立式排烟机安装等不同形式，供设计和施工选用。

4.排烟风机支吊架只承受风机载荷，不得将连接风管的重量作用于该支吊架上。

5.防、排烟风机在屋顶或地面上安装，如有隔振要求时，需将本图中普通橡胶垫改为橡胶减振隔热。

6.安装支架采用 E43(GB517-85) 焊条焊接，焊缝高度为焊件最小厚度。

7.当设计选用预埋钢板、杆件或混凝土基础时，应密切配合土建专业统一考虑；选用膨胀螺栓作固定件时，注意勿将混凝土中钢筋打断。

8.排烟口为排烟系统的末端装置，排烟阀则安装在排烟系统的风管中，板式排烟口贴房间吊顶面或侧墙上部安装，多叶排烟口一般在侧墙上安装。

[图片]

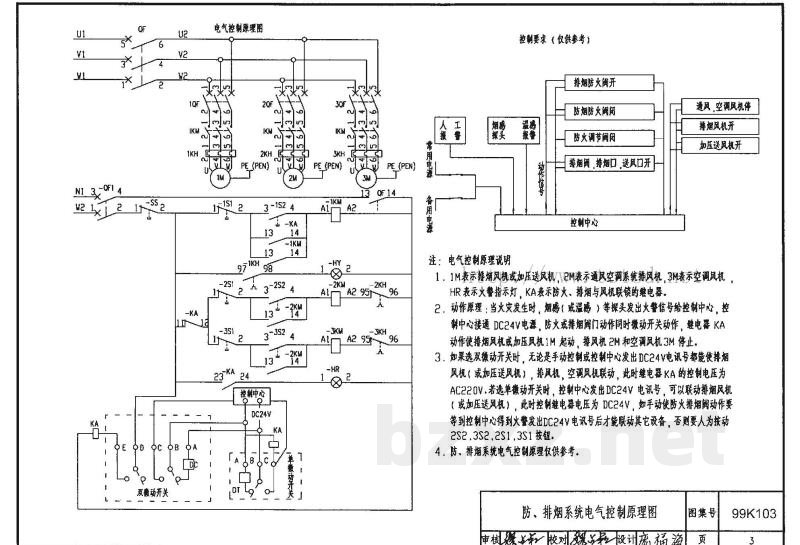

电气控制原理说明

1. 1M表示排烟风机或加压送风机，2M表示通风空调系统排风机，3M表示空调风机。
   HR表示火警指示灯，KA表示防火、排烟与风机联锁的继电器。
2. 动作原理：当火灾发生时，烟感（或温感）等探头发出火警信号给控制中心，控制中心中接通DC24V电源，防火或排烟阀门动作时同时联动开关动作，继电器KA动作使排烟风机或加压风机1M启动，排风机2M和空调风机3M停止。
3. 如果选双联动开关时：无论是手动控制或控制中心发出DC24V电讯号都能使排烟风机（或加压送风机）、排风机、空调风机联动。此时继电器KA的控制电压为AC220V。
   若选单联动开关时：控制中心发出DC24V电讯号，可以联动排烟风机（或加压送风机），此时控制继电器电压为DC24V。如手动使防火排烟阀动作要等到控制中心得到火警发出DC24V电讯号后才能驱动其它设备，否则需要人为按动2S2、3S2、2S1、3S1按钮。
4. 防、排烟系统电气控制原理仅供参考。
