R111、R112 油罐（2006年合订本）

　　02R111《小型立、卧式油罐图集》本图集适用于储存工业及民用设施中使用的燃料油（柴油、汽油等）油罐的设计、制造、安装。油罐种类分为立式、卧式及埋地卧式，规格共计20多种，容积范围1m3至100m3，适用压力为常压，温度为-19℃～200℃。图集主要内容包括供油系统流程图、加工制造图、安装图、埋地卧式油罐操作井图、接管焊接形式图及卧式油罐内部斜梯图。图集内容全面，数据详尽，设计合理，可很好地满足相关技术人员的选用要求。　　02R112《拱顶油罐图集》本图集适用于储存工业及民用设施中使用的柴油及不易挥发的相类似油品的油罐的设计、制造、安装。油罐规格共有13种，容积范围40m3至10000m3，设计压力为正压1960Pa、负压490Pa，温度为-19℃～90℃。图集主要内容包括油罐系列基本参数和尺寸，油罐附件，油罐装配图、罐体图、节点图、平台图、盘梯图等。图集内容全面，数据详尽，设计合理，可很好地满足相关技术人员的选用要求。

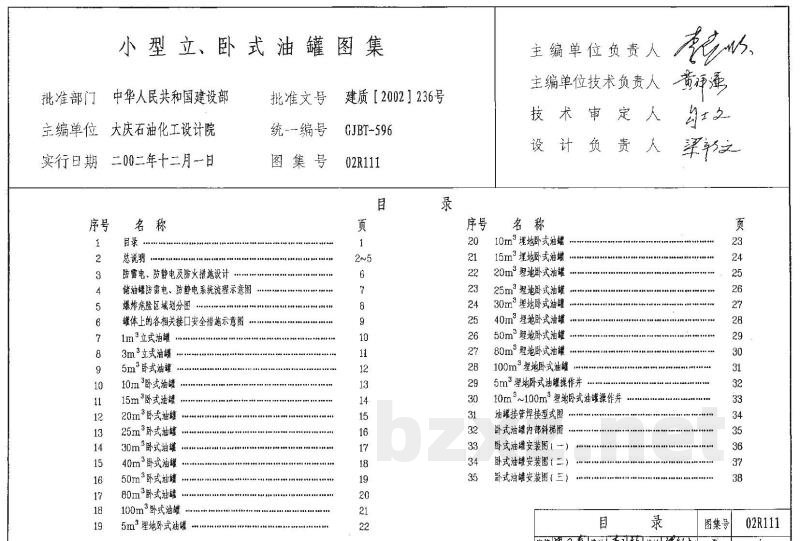

小型立、卧式油罐图集
批准部门：中华人民共和国建设部
主编单位：大庆石油化工设计院
实行日期：2002年12月1日
图集号：GJBT-596 02R111

【目录】
1. 总说明
2. 防雷电、防静电及防火措施设计
3. 储油罐防雷电、防静电系统流程示意图
4. 爆炸危险区域划分图
5. 罐体上的各相关接口安全措施示意图
6. 立式油罐 (1m³、3m³)
7. 卧式油罐 (5m³-100m³)
8. 埋地卧式油罐 (5m³-100m³)
9. 操作井
10. 油罐接管焊接型式图
11. 卧式油罐内部斜梯图
12. 卧式油罐安装图

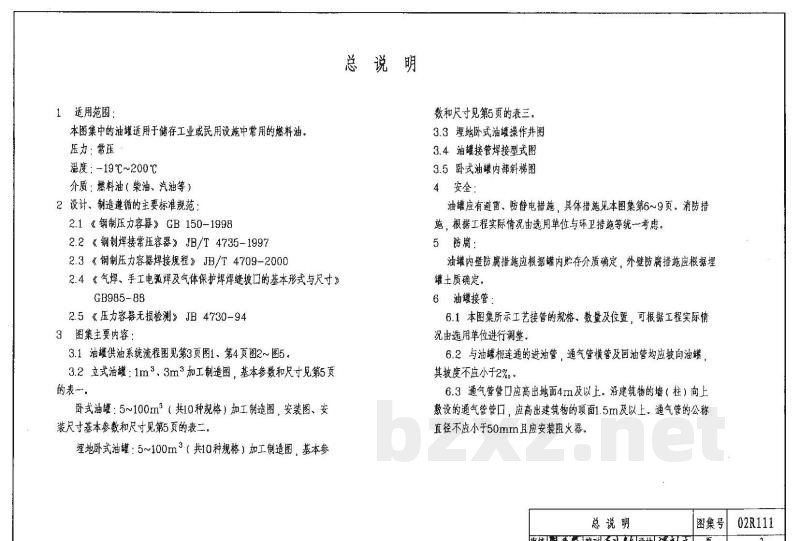

【总说明】

1. 适用范围：
本图集中的油罐适用于储存工业或民用设施中常用的燃料油；
压力：常压；
温度：-19℃ ~ 200℃；
介质：燃料油（柴油、汽油等）。

2. 设计、制造遵循的主要标准规范：
2.1《钢制压力容器》GB 150-1998
2.2《钢制焊接常压容器》JB/T4735-1997
2.3《钢制压力容器焊接规程》JB/T4709-2000
2.4《气焊手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985-88
2.5《压力容器无损检测》JB4730-94

3. 图集主要内容：
3.1 油罐供油系统流程图见第3页。
3.2 立式油罐：1m³、3m³加工制造图，基本参数和尺寸见第5页表一；
卧式油罐：5m³~100m³（共10种规格）加工制造图、安装图、安装尺寸、基本参数和尺寸见第5页表二。
埋地卧式油罐：5m³~100m³（共10种规格）加工制造图、基本参数和尺寸见第5页表三。
3.3 埋地卧式油罐操作井图。
3.4 油罐接管焊接型式图。
3.5 卧式油罐内部斜梯图。

4. 安全：
油罐应有避雷、防静电措施，具体措施见本图集第6~9页；
消防措施应根据工程实际情况由选用单位统一考虑。

5. 防腐：
油罐内壁防腐措施应根据罐内贮存介质确定，外壁防腐措施应根据埋罐土质确定。

6. 油罐接管：
6.1 本图集所示工艺接管的规格、数量及位置，可根据工程实际情况由选用单位进行调整。
6.2 与油罐相连通的进油管、通气管、横管及回油管均应坡向油罐，其坡度不应小于2%。
6.3 通气管管口应高出地面4m及以上；沿建筑物的柱向上敷设的通气管管口，应高出建筑物顶面1.5m及以上。通气管的公称直径不应小于50mm且应安装阻火器。

7. 油罐容积的确定：
油罐的总容积量应根据油的运输方式和供油周期等因素确定：
- 对于火车和船舶运输，一般不小于20～30天的设备最大消耗量；
- 对于汽车运输，一般不小于5～10天的设备最大消耗量；
- 对于油管道输送，一般不小于3～5天的设备最大消耗量。
对于以办公为主的建筑，燃油设备的日运行时间建议取10～12小时；以普通住宅为主的建筑，日运行时间取12～16小时；以高档住宅和宾馆为主的建筑，日运行时间取16～24小时。

8. 其它：
8.1 油罐埋地设置时，其顶部覆土厚度不应小于0.5m；油罐周围应回填干净的沙子或细土，厚度不应小于0.3m。
8.2 油罐操作平台、梯子由选用单位统一考虑。
8.3 埋地卧式油罐操作井是为埋地卧式油罐设计的，两者应配套使用。操作井的高度受油罐埋地深度控制，选用者应根据油罐实际埋地深度调整图中给出的操作井高度。
8.4 对地下水位高的地区，选用者应对埋地卧式油罐采取锚固防浮措施。
8.5 本图集中的设备也可用于重质燃料油，但所需的加热器等相关构件需选用者提供。
8.6 本图集中的液位计口主要用于配备现场液位指示的玻璃板液位计，对罐内液位的控制应由选用者根据工程自控控制方案统一考虑。
8.7 埋地卧式油罐物料出料是否安装底阀以及其连接等问题由选用者考虑。
8.8 由于埋地卧式油罐埋地时壳体将承受一定的外荷载，设计时按外压0.1MPa对其进行核算。

【系统流程示意图说明】

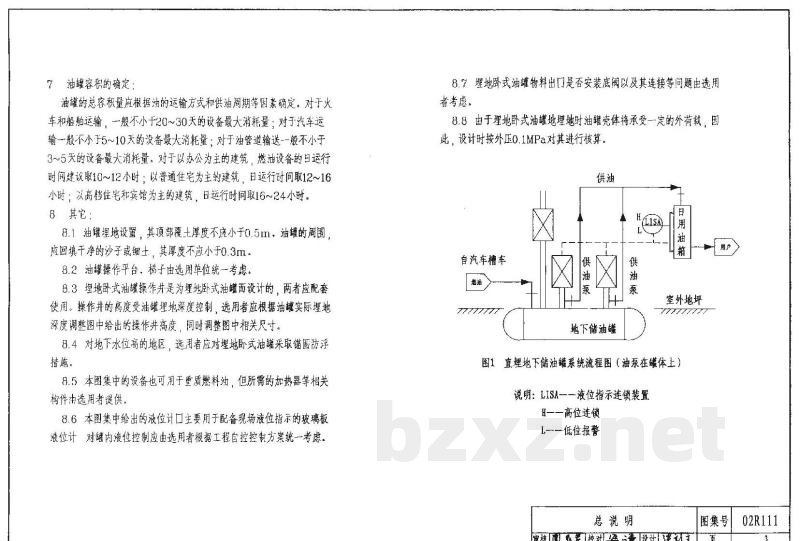

图1：直埋地下储油罐系统流程图（油泵在罐体上）

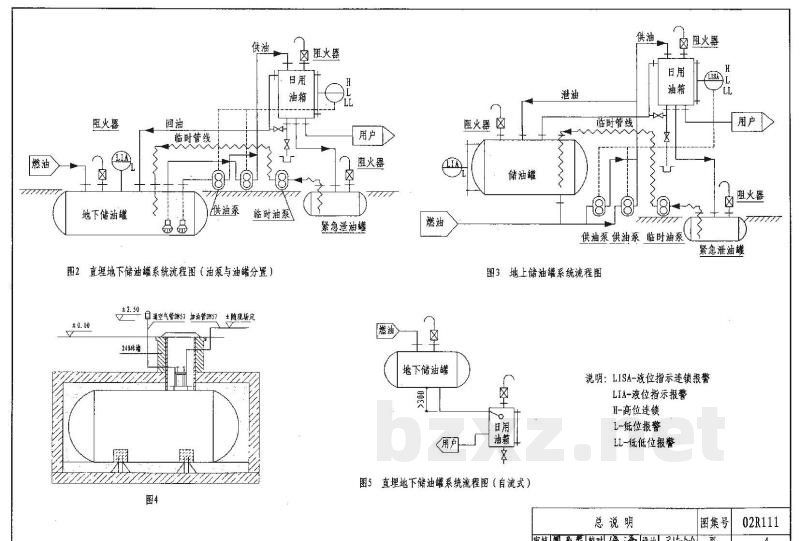

图2：直埋地下储油罐系统流程图（油泵与油罐分置）
图3：地上储油罐系统流程图
图4：地下储油罐系统流程图（自流式）
图5：直埋地下储油罐系统流程图（自流式）
注：LISA-液位指示连锁报警；H-高位连锁；L-低位报警；LL-低低位报警。

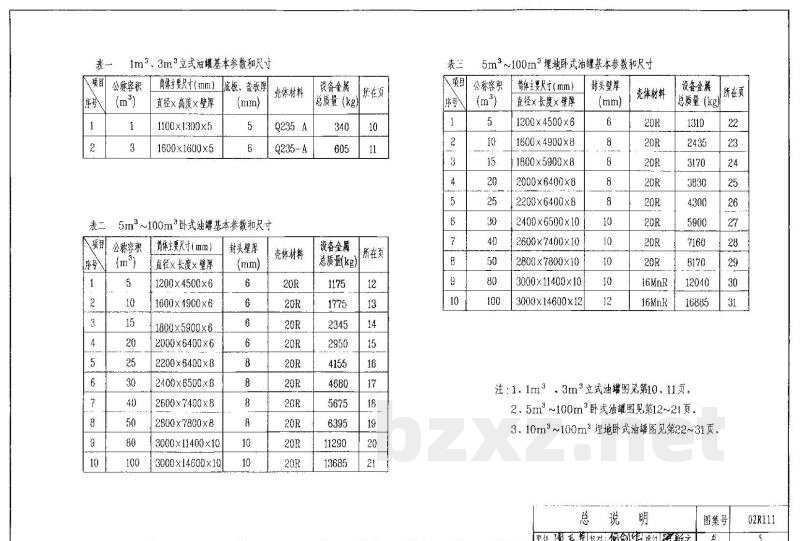

【技术参数表】

表一：1m³、3m³立式油罐基本参数和尺寸
| 容积(m³) | 尺寸 (直径×高度)(mm) | 底板/盖板厚度(mm) | 壳体材料 | 金属总质量(kg) |
| :--- | :--- | :--- | :--- | :--- |
| 1 | 1100×1300 | 5 | Q235A | 340 |
| 3 | 1600×1600 | 5 | Q235A | 605 |

表二：5m³~100m³卧式油罐基本参数和尺寸
| 容积(m³) | 尺寸 (直径×长度)(mm) | 壁厚(mm) | 封头厚度(mm) | 壳体材料 | 金属总质量(kg) |
| :--- | :--- | :--- | :--- | :--- | :--- |
| 5 | 1200×4500 | 6 | 6 | 20R | 1175 |
| 10 | 1600×4900 | 6 | 6 | 20R | 1775 |
| 15 | 1800×5900 | 6 | 6 | 20R | 2345 |
| 20 | 2000×6400 | 6 | 6 | 20R | 2950 |
| 25 | 2200×6400 | 8 | 8 | 20R | 4155 |
| 30 | 2400×6500 | 8 | 8 | 20R | 4680 |
| 40 | 2600×7400 | 8 | 8 | 20R | 5675 |
| 50 | 2800×7800 | 8 | 8 | 20R | 6395 |
| 80 | 3000×11400 | 10 | 10 | 20R | 11290 |
| 100 | 3000×14600 | 10 | 10 | 20R | 13685 |

表三：5m³~100m³埋地卧式油罐基本参数和尺寸
| 容积(m³) | 尺寸 (直径×长度)(mm) | 壁厚(mm) | 封头厚度(mm) | 壳体材料 | 金属总质量(kg) |
| :--- | :--- | :--- | :--- | :--- | :--- |
| 5 | 1200×4500 | 6 | 6 | 20R | 1310 |
| 10 | 1600×4900 | 8 | 8 | 20R | 2435 |
| 15 | 1800×5900 | 8 | 8 | 20R | 3170 |
| 20 | 2000×6400 | 8 | 8 | 20R | 3830 |
| 25 | 2200×6400 | 8 | 8 | 20R | 4300 |
| 30 | 2400×6500 | 10 | 10 | 20R | 5900 |
| 40 | 2600×7400 | 10 | 10 | 20R | 7160 |
| 50 | 2800×7800 | 10 | 10 | 20R | 8170 |
| 80 | 3000×11400 | 10 | 10 | 16MnR | 12040 |
| 100 | 3000×14600 | 12 | 12 | 16MnR | 16885 |

【防雷电、防静电及防火措施设计】

1. 设计遵循、参照的主要规范：
(1)《爆炸和火灾危险环境电力装置设计规范》(GB50058-92)
(2)《石油与石油设施雷电安全规范》(GB15599-1995)
(3)《汽车加油加气站设计与施工规范》(GB50156-2002)
(4)《锅炉房设计规范》(GB50041-92)
(5)《防止静电事故通用导则》(GB12158-90)
(6)《石油化工企业设计防火规范》(GB50160-92)
(7)《石油库设计规范》(GB17484)

2. 设计范围：
2.1. 防雷电与防静电措施
2.2. 防火措施

3. 防雷电与防静电措施：
3.1. 可燃气体、液化烃、可燃液体的钢罐，必须设防雷接地，并应符合下列规定：
3.1.1. 装有阻火器的甲、乙类可燃液体地上固定顶罐，当顶板厚度等于或大于4mm时，可
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

R111、R112：油罐（2006年合订本）
02R111：小型立、卧式油罐图集
目录
总说明
防雷电、防静电及防火措施设计
储油罐防雷电、防静电系统流程示意图
爆炸危险区域划分图
罐体上的各相关接口安全措施示意图
1立方米 立式油罐
3立方米 立式油罐
5立方米 卧式油罐
10立方米 卧式油罐
15立方米 卧式油罐
20立方米 卧式油罐
25立方米 卧式油罐
30立方米 卧式油罐
40立方米 卧式油罐
50立方米 卧式油罐
80立方米 卧式油罐
100立方米 卧式油罐
5立方米 埋地卧式油罐
10立方米 埋地卧式油罐
15立方米 埋地卧式油罐
20立方米 埋地卧式油罐
25立方米 埋地卧式油罐
30立方米 埋地卧式油罐
40立方米 埋地卧式油罐
50立方米 埋地卧式油罐
80立方米 埋地卧式油罐
100立方米 埋地卧式油罐
5立方米 埋地卧式油罐操作井
10立方米～100立方米 埋地卧式油罐操作井
油罐接管焊接型式图
卧式油罐内部斜梯图
卧式油罐安装图(一)
卧式油罐安装图(二)
卧式油罐安装图(三)
02R112：拱顶油罐图集
目录
总说明
拱顶油罐系列基本参数和尺寸
油罐附件
油罐管口规格表
油罐基础设计条件
40立方米锥顶油罐装配图
40立方米锥顶油罐罐体图
40立方米锥顶油罐直梯、栏杆图
60立方米拱顶油罐装配图
60立方米拱顶油罐罐体图
60立方米拱顶油罐罐体节点图
60立方米拱顶油罐顶平台图
60立方米拱顶油罐盘梯图
100立方米拱顶油罐装配图
100立方米拱顶油罐罐体图
100立方米拱顶油罐罐体节点图
100立方米拱顶油罐顶平台图
100立方米拱顶油罐盘梯图
200立方米拱顶油罐装配图
200立方米拱顶油罐罐体图
200立方米拱顶油罐罐体节点图
200立方米拱顶油罐顶平台图
200立方米拱顶油罐盘梯图
300立方米拱顶油罐装配图
300立方米拱顶油罐罐体图
300立方米拱顶油罐罐体节点图
300立方米拱顶油罐顶平台图
300立方米拱顶油罐盘梯图
400立方米拱顶油罐装配图
400立方米拱顶油罐罐体图
400立方米拱顶油罐罐体节点图
400立方米拱顶油罐顶平台图
400立方米拱顶油罐盘梯图
500立方米拱顶油罐装配图
500立方米拱顶油罐罐体图
500立方米拱顶油罐罐体节点图
500立方米拱顶油罐顶平台图
500立方米拱顶油罐盘梯图
700立方米拱顶油罐装配图
700立方米拱顶油罐罐体图
700立方米拱顶油罐罐体节点图
700立方米拱顶油罐顶平台图
700立方米拱顶油罐盘梯图
1000立方米拱顶油罐装配图
1000立方米拱顶油罐罐体图
1000立方米拱顶油罐罐体节点图
1000立方米拱顶油罐顶平台图
1000立方米拱顶油罐盘梯图
2000立方米拱顶油罐装配图
2000立方米拱顶油罐罐体图
2000立方米拱顶油罐罐壁图
2000立方米拱顶油罐罐底图
2000立方米拱顶油罐罐顶图
2000立方米拱顶油罐顶平台图
2000立方米拱顶油罐盘梯图
3000立方米拱顶油罐装配图
3000立方米拱顶油罐罐体图
3000立方米拱顶油罐罐壁图
3000立方米拱顶油罐罐底图
3000立方米拱顶油罐罐顶图
3000立方米拱顶油罐盘梯图
3000立方米拱顶油罐顶平台图
5000立方米拱顶油罐装配图
5000立方米拱顶油罐罐体图
5000立方米拱顶油罐罐壁图
5000立方米拱顶油罐罐底图
5000立方米拱顶油罐罐顶图
5000立方米拱顶油罐顶平台图
5000立方米拱顶油罐盘梯图
10000立方米拱顶油罐装配图
10000立方米拱顶油罐罐体图
10000立方米拱顶油罐罐壁图
10000立方米拱顶油罐罐底图
10000立方米拱顶油罐罐顶图
10000立方米拱顶油罐罐顶平台图
10000立方米拱顶油罐盘梯图
排水槽详图(一)
排水槽详图(二)
