07D706-1 体育建筑电气设计安装

　　本图集适用于体育建筑工程的电气设计和设备安装。体育建筑的技术参数、供电要求、照明设计、灯具安装、电气缆线敷设以及国内己建的一些体育场馆的灯具数量和用电负荷。突出体育建筑电气工程的特殊性和专用性，介绍了体育运动对比赛照明及应急照明的要求、典型运动场地照明计算点和观测点的确定、布灯方式等。

体育建筑电气设计安装

批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院、北京希优照明设备有限公司
实行日期：2005年12月
图集号：07D706-1
统一编号：GJBT-1038
批准文号：建质〔2007〕243号

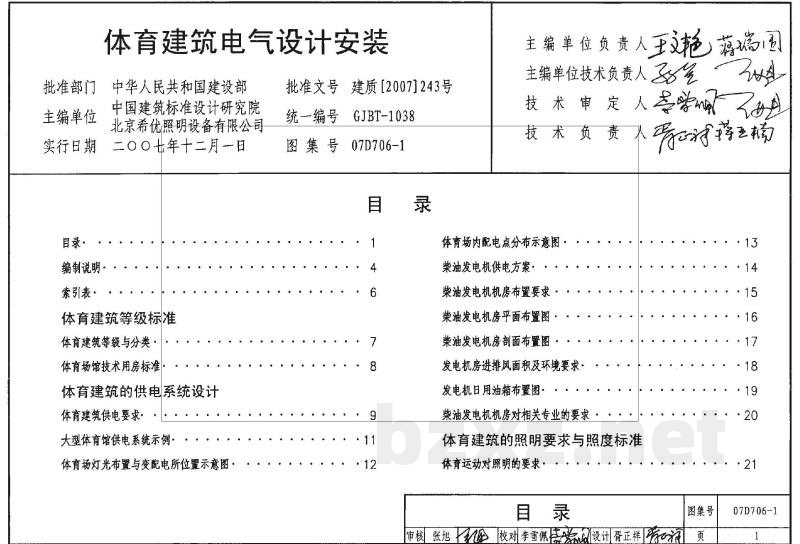

【目录】
1. 编制说明
2. 索引表
3. 体育建筑等级标准
4. 体育建筑等级与分类
5. 体育场馆技术用房标准
6. 体育建筑的供电系统设计
7. 体育建筑供电要求
8. 大型体育馆供电系统示例
9. 体育场灯光布置与变配电所位置示意图
10. 体育场内配电点分布示意图
11. 柴油发电机供电方案
12. 柴油发电机机房布置要求（含平面布置图、剖面布置图、进排风面积及环境要求、日用油箱布置图）
13. 柴油发电机机房对相关专业的要求
14. 体育建筑的照明要求与照度标准
15. 体育建筑的照明设计与布灯方案
- 体育场光源与灯具
- 体育场灯光控制室与镇流器室位置示意图
- 体育场灯塔式布灯设计要点
- 体育场光带式布灯设计要点
- 足球场照明布置方案（含电视转播照明多塔/四角/常规布置）
- 室内外网球场地灯具布置示意图
- 曲棍球场灯具布置（含俱乐部、国际比赛、非竞技类及体能训练场）
- 棒球和垒球场照明示意图（含场地及灯杆位置）
- 体育场馆的照明测试（含眩光计算点、观测点、灯塔结构、基础及预埋件示意图）
- 电动升降式灯塔及吊篮升降系统结构
- 体育场灯具安装（含马道、墙面、网架、灯塔、小型折弯灯杆、悬吊式及水下灯具安装）
- 体育场馆缆线敷设要求与电缆桥架应用
- 附录：广州、北京、上海等地体育场馆照明布置及用电量

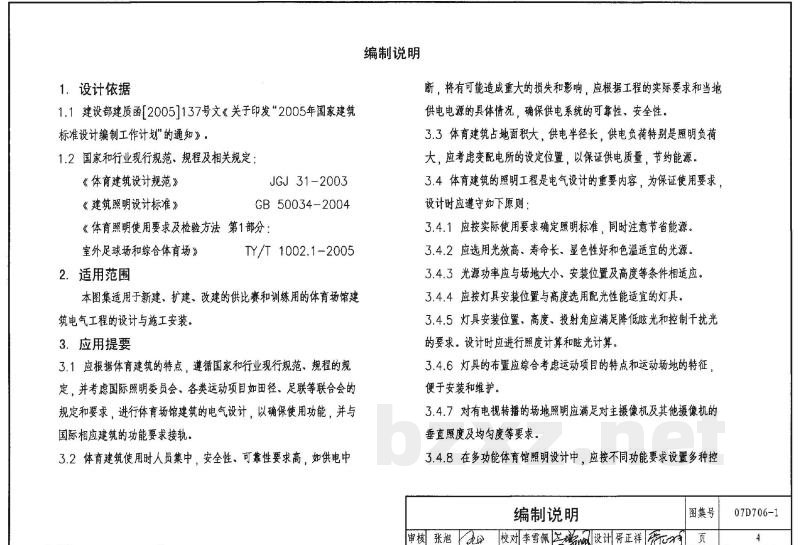

【编制说明】

1. 设计依据
1.1 建设部建质函〔2005〕137号文《关于印发“2005年国家建筑标准设计编制工作计划”的通知》。
1.2 国家和行业现行规范、规程及相关规定，如《体育建筑设计规范》、《建筑照明设计标准》JGJ 31-2003、《GB 50034-2004 建筑照明设计标准》及《体育照明使用要求及检验方法第1部分：室外足球场和综合体育场》等。

2. 适用范围
本图集适用于新建、扩建、改建的供比赛和训练用的体育场馆建筑电气工程的设计与施工安装。

3. 应用提要
3.1 应根据体育建筑的特点，遵循国家和行业现行规范、规程的规定，并考虑国际照明委员会（CIE）、各类运动项目联合会（如田径、足联等）的规定和要求，进行设计，以确保功能实现并与国际接轨。
3.2 体育建筑使用人员集中、安全性、可靠性要求极高。供电系统应根据工程实际要求和当地供电电源情况，确保供电系统的可靠性与安全性，避免因停电造成重大损失。
3.3 体育建筑占地面积大，供电半径长，照明负荷大。应合理设定变配电所位置，以保证供电质量并节约能源。
3.4 体育建筑的照明设计应遵循以下原则：
3.4.1 按实际使用要求确定照明标准，并兼顾节能。
3.4.2 选用光效高、寿命长、显色性好且色温适宜的光源。
3.4.3 光源功率应与场地大小、安装位置及高度相适应。
3.4.4 根据灯具安装位置与高度，选用配光性能适宜的灯具。
3.4.5 灯具安装位置、高度及投射角应能有效降低眩光并控制干扰光，设计时须进行照度与眩光计算。
3.4.6 灯具布置应综合考虑运动项目特点及场地特征，便于安装和维护。
3.4.7 针对有电视转播的场地，应满足主摄像机及其他摄像机对垂直照度及均匀度的要求。
3.4.8 在多功能体育馆设计中，应按不同功能要求设置多种控制模式。
3.5 本图集侧重于体育建筑的专项功能设计。常规的线缆敷设、设备安装、防雷接地等通用电气设计方法，请参见相关国家建筑标准设计图集。

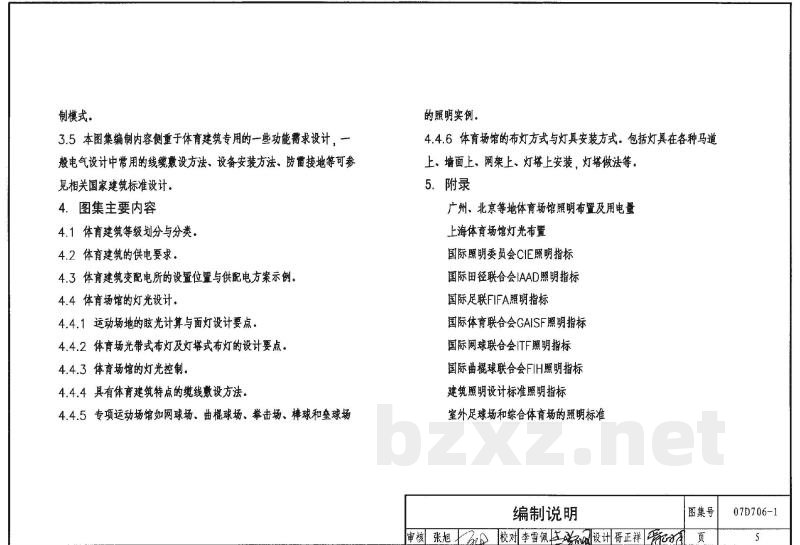

4. 图集主要内容
4.1 体育建筑等级划分与分类。
4.2 体育建筑的供电要求。
4.3 体育建筑变配电所的设置位置与供配电方案示例。
4.4 体育场馆的灯光设计（含眩光计算、灯具安装方式、特定运动场馆照明实例等）。
4.5 体育场馆缆线敷设方法。
4.6 附录：各地体育场馆照明案例。

【体育建筑等级与分类标准】

1. 体育建筑等级划分
- 特级：举办亚运会、奥运会及世界级比赛的主场。
- 甲级：举办全国性和单项国际比赛。
- 乙级：举办地区性和全国单项比赛。
- 丙级：举办地方性、群众性运动会。

2. 体育场馆规模分类
- 体育场：
- 特大型/大型：观众席容量60000人以上/40000-60000人。
- 中型：10000-40000人。
- 小型：6000-10000人。
- 体育馆：
- 特大型/大型：观众席容量20000-60000人。
- 中型/小型：20000人以下/3000-20000人。
- 游泳设施：
- 特大型/大型：6000人以上/3000-6000人。
- 中型/小型：1500-3000人/3000人以下。

3. 体育建筑类型分类
- 体育场、田径房、运动场。
- 体育馆、练习馆、灯光球场、篮球排球场、手球场、网球场、足球场、高尔夫球场、棒球场、垒球场、曲棍球场、橄榄球场等。
- 体操房、健身房。
- 水上运动类：游泳池、游泳馆、游泳场、水上运动站、帆船运动场等。
- 冰上运动类：冰球场、冰球馆、速滑场、速滑馆、旱冰场、花样滑冰馆等。
- 雪上运动类：降速滑雪场、越野滑雪场、跳台滑雪场、花样滑雪场、雪机场等。
- 自行车类：赛车场、赛车馆。
- 其他：摩托车场、汽车赛场、赛车场、射击场、箭术场、跳伞塔、棋馆等。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
