基本信息
标准图集号:
15D202-3
图集类别:电气
标准状态:现行
发布日期:2016-11-25
实施日期:2015-09-01
下载格式:pdf zip
下载大小:14.19 MB
图集简介
本图集适用于民用和一般工业建筑中UPS及EPS电源装置的设计与安装。UPS电源装置编制内容包括:术语、系统组成、分类、供电方案、应用场所、使用要求、设备布置及接地。EPS电源装置编制内容包括:术语、EPS电源装置构成、基本原理、分类及适用场所、选择要求、供电方案、设备安装及接地。本图集是对04D202-3《集中型电源应急照明系统》的修编。图集编制增加了UPS电源装置的相关内容(术语、系统组成、分类、供电方案、应用场所、使用要求、设备布置及接地)。EPS电源装置增加了设备构成及基本原理、电源装置的选择,修改了EPS电源装置的供配电方案和接地型式,简化了EPS电源装置在应急照明系统中的应用,保留了设备安装。图集编制主要是针对UPS与EPS电源装置的原理和供电方案,设计人员可以根据工程情况直接采用。
标准内容

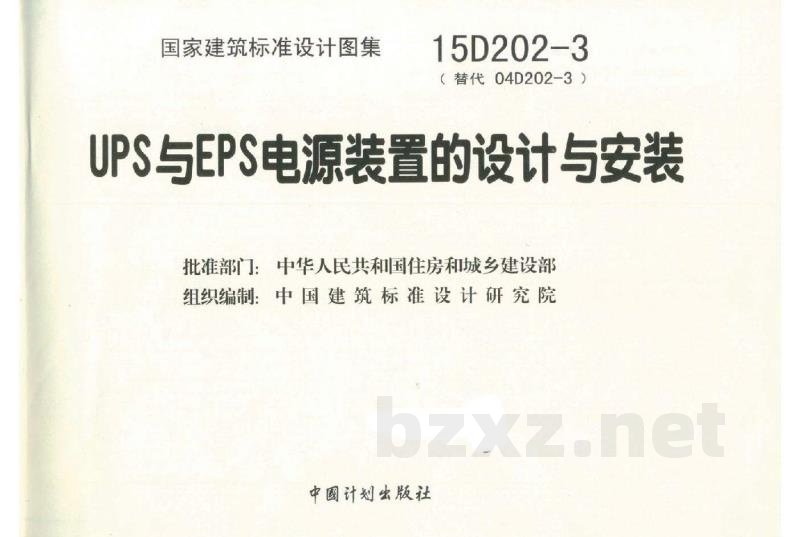

国家建筑标准设计图集 15D202-3(替代04D202-3)
UPS与EPS电源装置的设计与安装
批准部门:中华人民共和国住房和城乡建设部
组织编制:中国建筑标准设计研究院
出版单位:中国计划出版社
出版日期:2015年9月

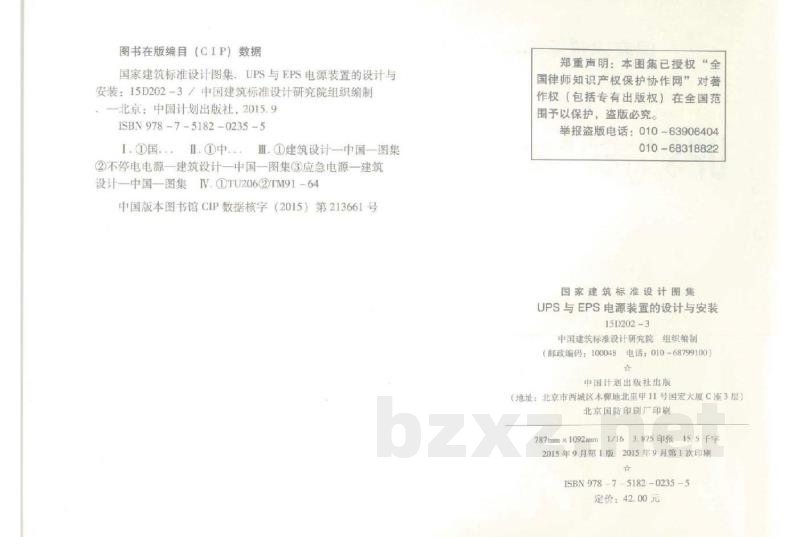

ISBN:978-7-5182-0235-5

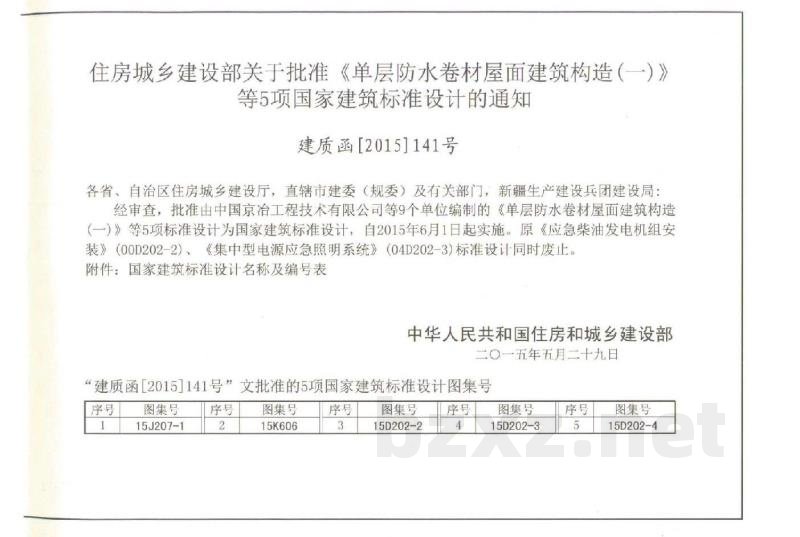

【通知】
建质函【2015】141号
中华人民共和国住房和城乡建设部:
经审查,批准由中国京冶工程技术有限公司等9个单位编制的《单层防水卷材屋面建筑构造(一)》等5项标准设计为国家建筑标准设计,自2015年6月1日起实施。原《应急柴油发电机组安装》(00D202-2)、《集中型电源应急照明系统》(04D202-3)标准设计同时废止。
批准的5项国家建筑标准设计图集如下:
1. 15J207-1
2. 15K606
3. 15D202-2
4. 15D202-3
5. 15D202-4
目录
一、总说明
二、UPS电源装置
1. UPS电源装置编制说明
2. 在线式UPS的电气性能及容量选择
3. UPS电源装置的相关要求
4. 典型UPS概略图(12脉冲工频、高频、模块化、N+X并机系统)
5. N+X并机系统图(含集中手动维护旁路、集中静态旁路、与市电双母线系统)
6. UPS输出接地型式(TN、IT、TT系统)
7. 工频机/高频机视图
三、EPS电源装置
1. EPS电源装置编制说明
2. EPS-AC/DC电源装置主要构成及基本原理
3. EPS电源装置的分类及适用场所
4. EPS电源装置的选择与要求
5. EPS-AC/DC各进线系统图
6. EPS设计方案及安装示意图(落地、挂墙、嵌墙)
7. EPS电源装置相关技术资料
总说明
1. 编制依据
1.1 根据住房和城乡建设部建质函[2013]86号文《关于印发〈2013年国家建筑标准设计编制工作计划〉的通知》进行编制。
1.2 遵循国家现行规范、标准:
- 《供配电系统设计规范》GB50052-2009
- 《建筑设计防火规范》GB50016-2014
- 《火灾自动报警系统设计规范》GB50116-2013
- 《人民防空工程设计防火规范》GB 50098-2009
- 《电子信息系统机房设计规范》GB50174-2008
- 《建筑电气制图标准》GB/T50786-2012
- 《民用建筑电气设计规范》JGJ16-2008
- 《消防应急照明和疏散指示系统》GB17945-2010
- 《不间断电源设备(UPS)》GB7260.2-2009
- 《逆变应急电源》GB/T21225-2007
- 《通信用不间断电源(UPS)》YD/T1095-2008
1.3 当依据的标准规范进行修订或有新的标准规范出版实施时,本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品,视为无效。工程技术人员在参考使用时,应注意加以区分,并应对本图集相关内容进行复核后选用。
2. 适用范围
本图集适用于民用与一般工业建筑中UPS及EPS电源装置的设计与安装。
3. 编制内容
- UPS电源装置:包括术语、系统组成、分类、供电方案、应用场所、使用要求、设备布置及接地。
- EPS电源装置:包括术语、EPS电源装置构成、基本原理、分类及适用场所、选择要求、供电方案、设备安装。
4. 修编内容
本图集是对04D202-3《集中型电源应急照明系统》的修编。增加了UPS电源装置的相关内容(术语、系统组成、分类、供电方案、应用场所、使用要求、设备布置及接地)以及EPS电源装置的构成、基本原理、选择、供配电方案、安装方式及相关技术资料。
5. 使用要求
5.1 有关蓄电池的选用与安装参见14D202-1《蓄电池选用与安装》。
5.2 图中未注明的尺寸均为毫米(mm)。
UPS电源装置
1. 术语
UPS:不间断电源装置(Uninterruptible Power Supply)的缩写。利用电池化学能作为后备能量,在市电断电或发生异常等电网故障时为用户设备提供电能的一种能量转换装置。
2. UPS系统组成
2.1 UPS系统主要由整流器、逆变器、旁路/逆变静态开关、输入输出开关或接触器、电池系统等组成。
2.1.1 在线双变换式大容量UPS整流器类型:
1) 三相6脉冲相控整流器:由6个可控硅组成的相控整流桥。优势是可控硅SCR电压电流耐受值高、可靠性高;劣势是输入电流谐波较大(THDI约为30%),输入功率因数约为0.8。通常可采用无源或有源滤波器来降低谐波并提高功率因数。
2) 三相12脉冲相控整流器:在6脉冲基础上增加移相变压器,使直流母线电流由12个可控硅整流完成。输入电流谐波在10%左右,采用较小的无源滤波器可使谐波含量小于5%,输入功率因数可达0.94以上。
3) IGBT高频整流器:采用IGBT(绝缘栅双极晶体管)高频整流,使用PWM(脉冲宽度调制)驱动。特点是开关频率高,输入电流谐波小(THDI一般在3%以内),输入功率因数高。
小提示:此图集内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准图集文档。
📥 下载资源
免费下载
🌀 夸克网盘(全)
下载大小:14.19 MB · zip
前往下载 →
🌀 夸克网盘
下载大小:14.19 MB · zip
前往下载 →
💡
点击"前往下载"跳转网盘,直接保存文件
遇到问题?
图集目录
15D202-3
目录
总说明
UPS电源装置
UPS电源装置编制说明
在线式UPS的电气性能及容量选择
UPS电源装置的相关要求
12脉冲工频UPS典型概略图
高频UPS典型概略图
模块化UPS典型概略图
N+X(3+1)并机系统图
N+X(2+1)并机带集中手动维护旁路系统图
N+X (2+ 1)并机带集中静态旁路系统图
N+X (3+ 1)并机与市电双母线系统图
N+X (2+ 1)并机带集中手动维护旁路与市电双母线系统
N+X (2+ 1)并机带集中静态旁路与市电双母线系统
2N系统图
2N带集中手动维护旁路双母线系统
2N带集中静态旁路双母线系统
UPS输出接地型式为TN系统的做法
UPS输出接地型式为IT系统的做法
UPS输出接地型式为TT系统的做法
工频机400kVA正视图和侧视图
工频机400kVA顶视图和底视图
高频机400kVA正视图和侧视图
高频机400kVA顶视图和底视图
EPS电源装置
EPS电源装置编制说明
EPS-AC电源装置主要构成及基本原理
EPS-DC电源装置主要构成及基本原理
EPS电源装置的分类及适用场所
EPS电源装置的选择
EPS电源装置的相关要求
EPS-AC单相进线、交流出线系统图
EPS-AC三相进线、交流出线系统图
EPS-AC双路进线、交流出线系统图
EPS-DC单相进线、直流出线系统图
EPS电源装置设计方案
EPS在消防应急照明和疏散指示系统中配电方案示例
EPS外型结构示意图
EPS单柜落地安装示意图
EPS多柜落地安装示意图
EPS挂墙明装示意图
EPS嵌墙安装示意图
ISPS电源装置相关技术资料
