15D202-2 柴油发电机组设计与安装

本图集适用于民用和一般工业建筑中，柴油发电机组作为正常电源、应急电源和备用电源的设计与安装。发电机额定电230/400V或6.3/10.5kV。图集内容包括术语、柴油发电机组容量选择、柴油发电机组供电方案、发电 机房位置选择及布置、发电机房的通风散热、发电机组的远置冷却散热、 机组基础及减振、发电机房降噪、发电机组的排烟、储油设施、发电机 房对各专业要求、发电机组接线图、工程设计示例等。 柴油发电机组设计与安装是正常电源、应急电源和备用电源设计环节中很重要的部分，本图集采用形象、直观的图形加文字说明的方法对 柴油发电机组的系统设计、安装方式等进行翔实地说明，以便于设计和 工人员能够深入理解和掌握，并直接采用。

国家建筑标准设计图集 15D202-2（替代00D202-2）
柴油发电机组设计与安装

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院

建质函[2015]141号

经审查，批准由中国京冶工程技术有限公司等9个单位编制的《柴油发电机组设计与安装》等5项标准设计为国家建筑标准设计，自2015年6月1日起实施。原《应急柴油发电机组安装》（00D202-2）、《集中型电源应急照明系统》（04D202-3）标准设计同时废止。

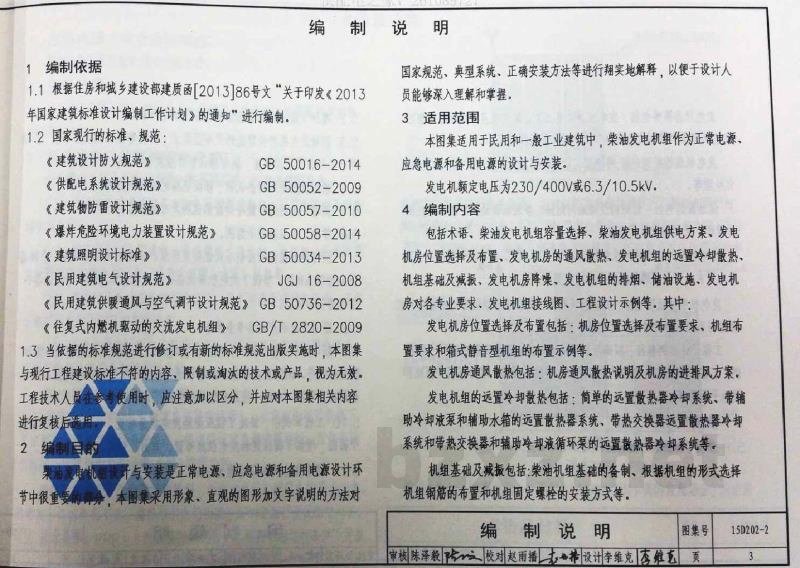

1 编制说明
1.1 根据住房和城乡建设部建质函[2013]86号文《关于印发〈2013年国家建筑标准设计编制工作计划〉的通知》进行编制。
1.2 国家现行的标准、规范：
《建筑设计防火规范》 GB 50016-2014
《供配电系统设计规范》 GB 50052-2009
《建筑物防雷设计规范》 GB 50057-2010
《爆炸危险环境电力装置设计规范》 GB 50058-2014
《建筑照明设计标准》 GB 50034-2013
《民用建筑电气设计规范》 JGJ16-2008
《民用建筑供暖通风与空气调节设计规范》 GB 50736-2012
《往复式内燃机驱动的交流发电机组》 GB/T2820-2009
1.3 当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在使用时，应注意加以区分，并应对本图集相关内容进行复核。

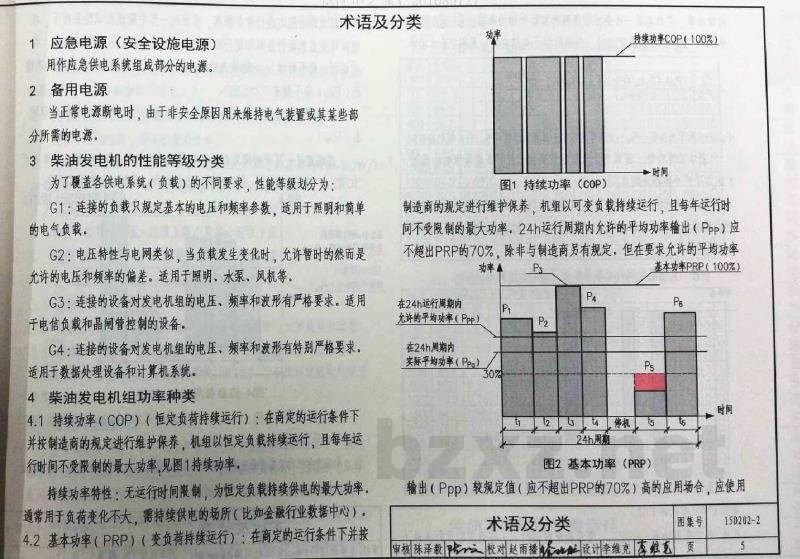

2 术语及分类
2.1 应急电源（安全设施电源）：用作应急供电系统组成部分的电源。
2.2 备用电源：当正常电源断电时，由于非安全原因用来维持电气装置或其某些部分所需的电源。
2.3 柴油发电机组性能等级分类：
依据《往复式内燃机驱动的交流发电机组》GB/T2820-2009，性能等级划分为：
G1：连接的负载只规定基本的电压和频率参数，适用于照明和简单的电气负载。
G2：电压特性与电网类似，当负载发生变化时，允许暂时的电压和频率偏差。适用于照明、水泵、风机等。
G3：连接的设备对发电机组的电压、频率和波形有严格要求。适用于电信负载和晶闸管控制的设备。
G4：连接的设备对发电机组的电压、频率和波形有特别严格要求。适用于数据处理设备和计算机系统。
2.4 柴油发电机组功率种类：
4.1 持续功率（COP）（恒定负荷持续运行）：在商定的运行条件下并按制造商的规定进行维护保养，机组以恒定负载持续运行，且每年运行时间不受限制的最大功率。通常用于负载变化不大，需持续供电的场所（如金融行业数据中心）。
4.2 基本功率（PRP）（变负荷持续运行）：在商定的运行条件下并按制造商的规定进行维护保养，机组以可变负载持续运行且每年运行时间不受限制的最大功率。24h运行周期内允许的平均功率输出（Ppp）应不超出PRP的70%，除非与制造商另有规定。通常用于负载经常变化，且需要连续供电的场所（如生产不能停止的工厂）。
4.3 限时运行功率（LTP）：在商定的运行条件下并按制造商的规定进行维护保养，机组每年运行时间可达500h的最大功率。通常用于负载变化不大，无需长期持续供电的场所（如B级数据中心）。
4.4 应急备用功率（ESP）（变负荷限时运行）：在商定的运行条件下并按制造商的规定进行维护保养，在市电一旦中断或在试验条件下，机组以可变负载运行且每年运行时间可达200h（按100%ESP运行，每次运行一般不超过1h）的最大功率。24h运行周期内允许的平均功率输出（Ppp）应不超出70%ESP。通常用于市电供电可靠的场合，提供短时供电和照明（如消防负荷）。

3 适用范围
本图集适用于民用和一般工业建筑中，柴油发电机组作为正常电源、应急电源和备用电源的设计与安装。发电机额定电压为230/400V或6.3/10.5kV。

4 编制内容
包括术语、柴油发电机组容量选择、柴油发电机组供电方案、发电机房位置选择及布置、发电机房的通风散热、发电机组的远置冷却散热、机组基础及减振、发电机房降噪、柴油发电机组的排烟、储油设施、发电机房对各专业要求、发电机组接线图、工程设计示例等。
其中发电机房位置选择及布置包括机房位置选择及布置要求、机组布置要求和箱式静音型机组的布置示例等。
发电机房通风散热包括机房通风散热说明及机房的进排风方案。
发电机组的远置冷却散热包括简单的远置散热器冷却系统、带辅助冷却液泵和辅助水箱的远置散热器系统、带热交换器远置散热器冷却系统和带热交换器和辅助冷却液循环泵的远置散热器冷却系统等。
机组基础及减振包括柴油机组基础的备制、根据机组的形式选择机组钢筋的布置和机组固定螺栓的安装方式等。
发电机房降噪包括发电机房降噪方案、发电机房降噪设备布置图、发电机房噪声控制设备选型和消声器安装大样图等。
柴油发电机组的排烟包括排烟管、消声器安装图、柴油发电机组排放处理等。
储油设施包括储油箱及储油间做法、多油箱供油系统图、发电机房设备、管道布置示意图等。
发电机房对各专业要求包括发电机房对土建、给排水、暖通、弱电专业要求、百叶窗通风面积参考图表等。
发电机组接线图包括并联系统框图、并联系统接线图、典型发电机组控制系统和附件接线、电起动系统图等。
工程设计示例包括以高压和低压柴油发电机房设置在地下一层为例，汇编了柴油发电机房平面布置图、消防平面图、电力照明平面图和接地平面图等。

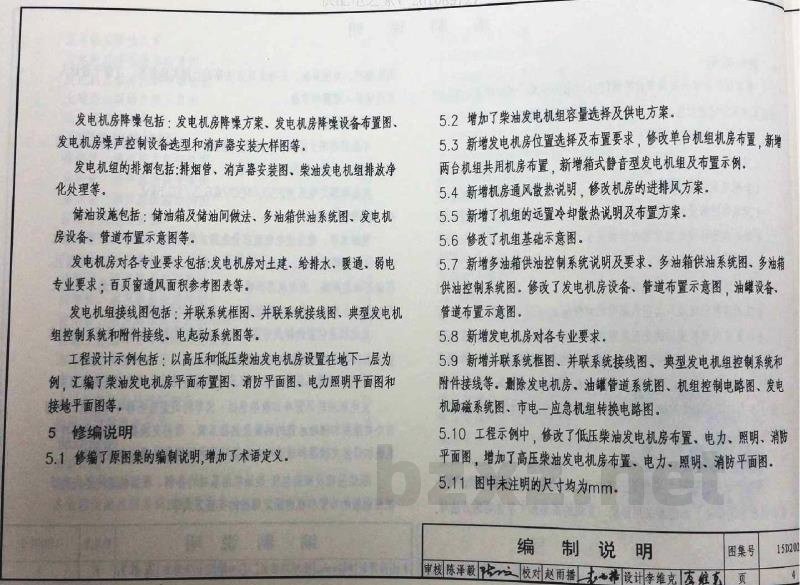

5 修编说明
5.1 修编了原图集的编制说明，增加了术语定义。
5.2 增加了柴油发电机组容量选择及供电方案。
5.3 新增发电机房位置选择及布置要求，修改单台机组机房布置，新增两台机组共用机房布置，新增箱式静音型发电机组及布置示例。
5.4 新增机房通风散热说明，修改机房的进排风方案。
5.5 新增了机组的远置冷却散热说明及布置方案。
5.6 修改了机组基础示意图。
5.7 新增多油箱供油控制系统说明及要求、多油箱供油系统图、多油箱供油控制系统图。修改了发电机房设备、管道布置示意图，油罐设备管道布置示意图。
5.8 新增发电机房对各专业要求。
5.9 新增并联系统框图、并联系统接线图、典型发电机组控制系统和附件接线等；删除了发电机房、油罐管道系统图、机组控制电路图、发电机励磁系统图、市电-应急机组转换电路图。
5.10 工程示例中，修改了低压柴油发电机房布置、电力、照明、消防平面图，增加了高压柴油发电机房布置、电力、照明、消防平面图。
5.11 图中未注明的尺寸均为mm。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

15D202-2
目录
编制说明
术语及分类
发电机组容量选择及供电方案
柴油发电机组容量选择
双市电-单低压机组供电系统图
双市电-多低压机组并机供电系统图
多低压机组部分升压供电系统图
两台高压机组供电系统图
高压机组开关柜配置图
机组接地示意图
发电机房位置选择及布置
柴油发电机房位置选择及布置要求
单台机组机房布置示意图
单台机组机房剖面示意图
两台机组共用机房布置示意图
两台机组共用机房剖面示意图
箱式静音型发电机组
箱式静音型机组平面示意图
箱式静音型机组剖面示意图
机房的通风散热及机组的远置冷却散热
机房通风散热说明
机房的进排风方案
发电机组的远置冷却散热说明
发电机组的远置冷却散热方案
机组基础及减振
机组基础示意图
发电机房降噪
柴油发电机组噪声源参考值
发电机房降噪方案
发电机房降噪设备布置图
发电机房噪声控制设备选型
土建型二级消声器示意图
消声器安装方式
发电机组的排烟
排烟管、消声器支架安装图
排烟管、消声器隔振安装图
排烟管、消声器保温结构图
排烟管选择及安装
排烟管、消声器吊架敷设方式
排烟管、消声器吊架(吊杆)安装型式
排烟管、消声器吊架安装图
排烟管、消声器吊架零件图
排烟管、消声器吊架零件明细表
砖墙上保温单管导向滑动支架图
焊于柱上保温单管导向滑动支架图
滑动支架零件图
滑动支架设备材料明细表
低阻力消烟池示意图
储油设施
油箱1.0立方米
储油间示意图
多油箱供油控制系统说明及要求
多油箱供油系统图
多油箱供油控制系统图
发电机房设备、管道布置示意图
油罐设备、管道布置示意图
发电机房对各专业要求
发电机房对各专业要求
百页窗通风面积参考图表
机组排风筒大样图
起重吊钩
发电机组接线图
并联系统框图
并联系统接线图
电起动系统图
工程设计示例
高压柴油机房平面布置图
高压柴油机房消防示意图
高压柴油机房电力照明示意图
高压柴油机房接地平面图
低压柴油机房平面布置图
低压柴油机房消防示意图
低压柴油机房电力照明示意图
低压柴油机房接地平面图
相关技术资料
