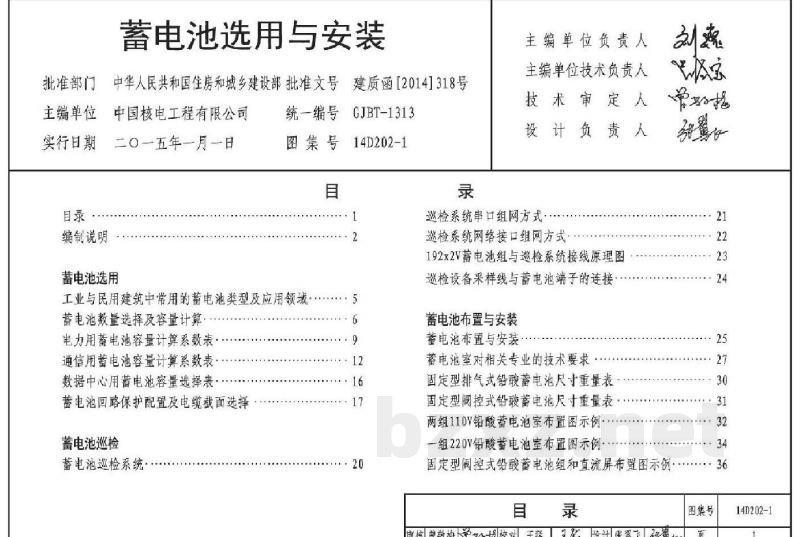

14D202-1 蓄电池选用与安装

　　图集介绍：适用于民用与一般工业建筑中电力、通信系统和数据中心中蓄电池的选用、布置与安装，包括铅酸蓄电池和铁锂蓄电池等。　　图集内容为直流供电、UPS供电系统中蓄电池部分的选用与安装，包括蓄电池类型、数量及容量选择；蓄电池回路保护配置及电缆截面选择；蓄电池巡检系统组网方式及接线图；蓄电池尺寸重量表、布置图、支架安装图、端子连接图及蓄电池设计选用示例。　　图集除编制了技术成熟、量大面广的固定型排气式、阀控式铅酸蓄电池的选用与安装外，还介绍了纯铅、磷酸铁锂蓄电池两种新型电池的选用和安装，可供设计和施工人员直接使用。

批准部门：中华人民共和国住房和城乡建设部
主编单位：中国核电工程有限公司
实行日期：二〇一五年一月一日
图集号：14D202-1

【编制说明】

1. 编制依据
1.1 根据住房和城乡建设部建质函[2014]318号文《关于印发2013年国家建筑标准设计编制工作计划的通知》编制。
1.2 设计依据：
- GB 50058-2014《爆炸危险环境电力装置设计规范》
- GB/T 50786-2012《建筑电气制图标准》
- GB/T 19638.1-2014《固定型阀控式铅酸蓄电池第1部分：技术条件》
- GB/T 19638.2-2014《固定型阀控式铅酸蓄电池第2部分：产品品种和规格》
- GB/T 13337.1-2011《固定型排气式铅酸蓄电池第1部分：技术条件》
- GB/T 13337.2-2011《固定型排气式铅酸蓄电池第2部分：规格及尺寸》
- DL/T 5044-2004《电力工程直流系统设计技术规程》
- DL/T 637-1997《阀控式密封铅酸蓄电池订货技术条件》
- YD/T 1051-2010《通信电源设备安装工程设计规范》
- YD/T 5040-2005《通信用阀控式密封铅酸蓄电池》
- YD/T 799-2010《通信用磷酸铁锂电池组第1部分：集成式电池组》
- YD/T 1095-2008《通信用不间断电源（UPS）》
- YD/T 2344.1-2011《通信用240V直流供电系统技术要求》
- YD/B 037-2009《通信用磷酸铁锂电池》

注：当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时应注意加以区分，并应对本图集相关内容进行复核后选用。

2. 适用范围
本图集适用于民用与一般工业建筑中电力、通信系统和数据中心中蓄电池（不包括应急照明用蓄电池）的选用、布置与安装，包括铅酸蓄电池和铁锂蓄电池等。

3. 编制内容
本图集内容为直流供电、UPS供电系统中蓄电池部分的选用与安装，包括：蓄电池类型、数量及容量选择；蓄电池回路保护配置及电缆截面选择；蓄电池巡检系统组网方式及接线图；蓄电池尺寸重量表、布置图、支架安装图、端子连接图及蓄电池设计示例。

3.1 常用蓄电池类型及应用领域：
介绍了技术成熟、使用量大的固定型排气式和阀控式铅酸蓄电池，并加入了纯铅和磷酸铁锂两种新型蓄电池。

3.2 蓄电池数量选择与容量计算：
3.2.1 蓄电池数量选择（电力、通信和数据中心）。
3.2.2 蓄电池容量计算方法及相关注意事项。

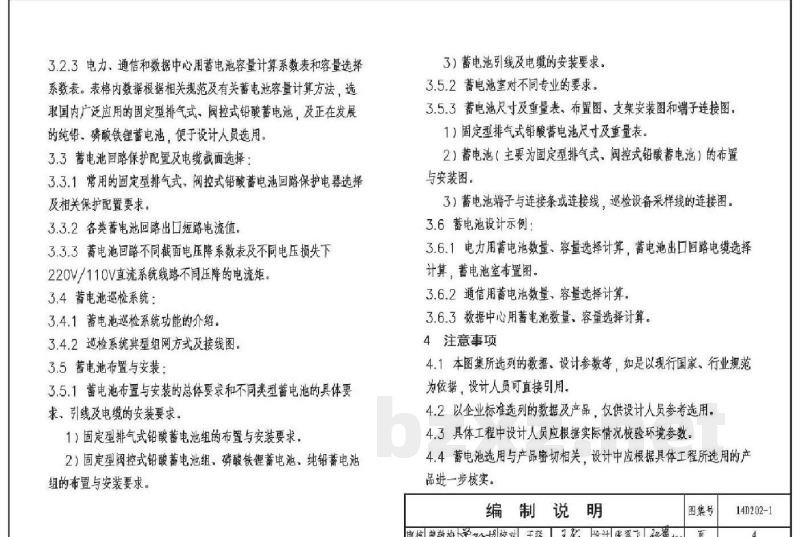

3.2.3 电力、通信和数据中心用蓄电池容量计算系数表和容量选择系数表。

3.3 蓄电池回路保护配置及电缆截面选择：
3.3.1 常用的固定型排气式、阀控式铅酸蓄电池回路保护电器选择及相关保护配置要求。
3.3.2 各类蓄电池回路出口短路电流值。
3.3.3 蓄电池回路不同截面电压降系数表及不同电压降下的电流矩。

3.4 蓄电池巡检系统：
3.4.1 蓄电池巡检系统功能的介绍。
3.4.2 巡检系统典型组网方式及接线图。

3.5 蓄电池布置与安装：
3.5.1 蓄电池布置与安装的总体要求和不同类型蓄电池的具体要求，引线及电缆的安装要求。
3.5.2 蓄电池室对不同专业的要求。
3.5.3 蓄电池尺寸及重量表，布置图、支架安装图和端子连接图。

3.6 蓄电池设计示例：
3.6.1 电力用蓄电池数量、容量选择计算，蓄电池出口回路电缆选择计算，蓄电池室布置图。
3.6.2 通信用蓄电池数量、容量选择计算。
3.6.3 数据中心用蓄电池数量、容量选择计算。

4. 注意事项
4.1 本图集所选列的数据、设计参数等，如是以现行国家、行业规范为依据，设计人员可直接引用。
4.2 以企业标准选列的数据及产品，仅供设计人员参考选用。
4.3 具体工程中设计人员应根据实际情况校验环境参数。
4.4 蓄电池选用与产品规格相关，设计中应根据具体工程所选用的产品进一步核实。

【工业与民用建筑常用蓄电池类型及应用领域概况表】

1. 固定型排气式铅酸蓄电池
- 特性：使用硫酸溶液作为电解液，运行过程中有气体产生，需定期添加水或加酸。
- 优点：技术成熟，价格低，可靠性及安全性较高。
- 缺点：体积大，重量重，运行维护复杂。
- 使用温度：充电：0~40℃；放电：-15~55℃（推荐5~35℃）。
- 应用领域：核能、电力等对安全要求较高的领域。

2. 固定型阀控式铅酸蓄电池 (AGM/胶体式)
- 特性：电解液通过玻璃纤维吸附（AGM）或胶体化（胶体式）固定，运行过程中几乎无气体溢出，少维护或免维护。
- 优点：技术成熟，价格适中，放电性能好，体积和重量较排气式有所减小。
- 缺点：价格高于排气式，单体容量相对较小，0℃以下需采取保温措施。
- 使用温度：充电：0~40℃；放电：-20~55℃（推荐5~30℃）。
- 应用领域：数据中心、电力、通信、铁路、医疗等各领域。

3. 纯铅蓄电池
- 特性：采用纯铅板工艺，提高电解液活性利用率。
- 优点：技术成熟，无毒无污染，寿命长，结构坚固，安全性高。
- 缺点：价格高，单体容量小。
- 使用温度：充电：-10~40℃；放电：-40~60℃（推荐5~30℃）。
- 应用领域：通信系统、太阳能/风能系统、蓄电池混合系统等。

4. 磷酸铁锂电池
- 特性：采用磷酸铁和磷酸铁锂作为活性物质，能量密度高。
- 优点：体积小，重量轻，能量密度、使用寿命、耐高/低温、大电流充放电等指标提升显著。
- 缺点：价格较高。
- 使用温度：充电：0~60℃；放电：-20~55℃（推荐3~50℃）。
- 应用领域：通信电源、新能源储能等。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

14D202-1

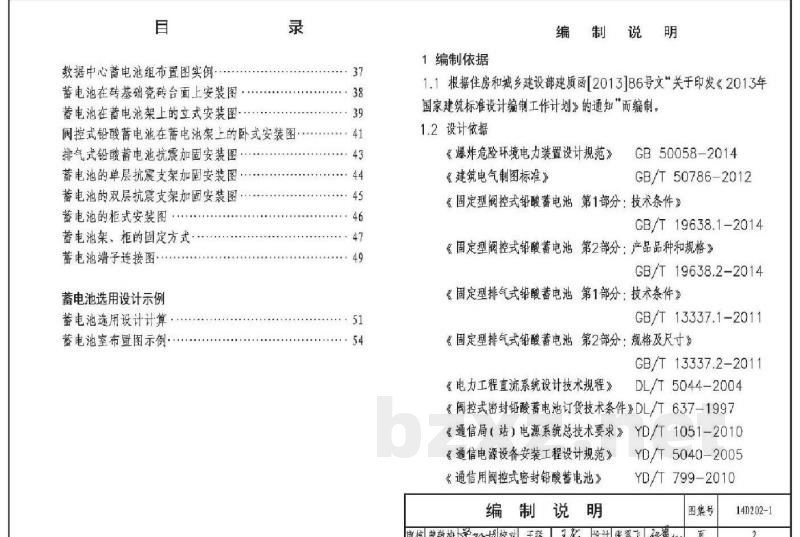

目录
编制说明
蓄电池选用
工业与民用建筑中常用的蓄电池类型及应用领域
蓄电池数量选择及容量计算
电力用蓄电池容量计算系数表
通信用蓄电池容量计算系数表
数据中心用蓄电池容量选择表
蓄电池回路保护配置及电缆截面选择
蓄电池巡检
蓄电池巡检系统
巡检系统串口组网方式
巡检系统网络接口组网方式
192x2V蓄电池组与巡检系统接线原理图
巡检设备采样线与蓄电池端子的连接
蓄电池布置与安装
蓄电池布置与安装
蓄电池室对相关专业的技术要求
固定型排气式铅酸蓄电池尺寸重量表
固定型阀控式铅酸蓄电池尺寸重量表
两组110V铅酸蓄电池室布置图示例
一组220V铅酸蓄电池室布置图示例
固定型阀控式铅酸蓄电池组和直流屏布置图示例
数据中心蓄电池组布置图实例
蓄电池在砖基础瓷砖台面上安装图
蓄电池在蓄电池架上的立式安装图
阀控式铅酸蓄电池在蓄电池架上的卧式安装图
排气式铅酸蓄电池抗震加固安装图
蓄电池的单层抗震支架加固安装图
蓄电池的双层抗震支架加固安装图
蓄电池的柜式安装图
蓄电池架、柜的固定方式
蓄电池端子连接图
蓄电池选用设计示例
蓄电池选用设计计算
蓄电池室布置图示例
