10CD106 铝合金电缆敷设与安装（参考图集）

　　10CD106《铝合金电缆敷设与安装》对铝合金电力电缆的敷设、安装和施工做法进行了规范和指导，给出了铝合金电缆设计参数，从而提高民用建筑电气工程技术人员的设计和施工质量，确保铝合金电力电缆的良好性能。内容包括铝合金电缆的敷设方式；载流量、载流量修正系数、缆线外径等设计参数；敷设时的施工要点等。方便设计、施工人员在选用铝合金电缆时进行查表选型及敷设安装。

铝合金电缆敷设与安装（图集号 10CD106）

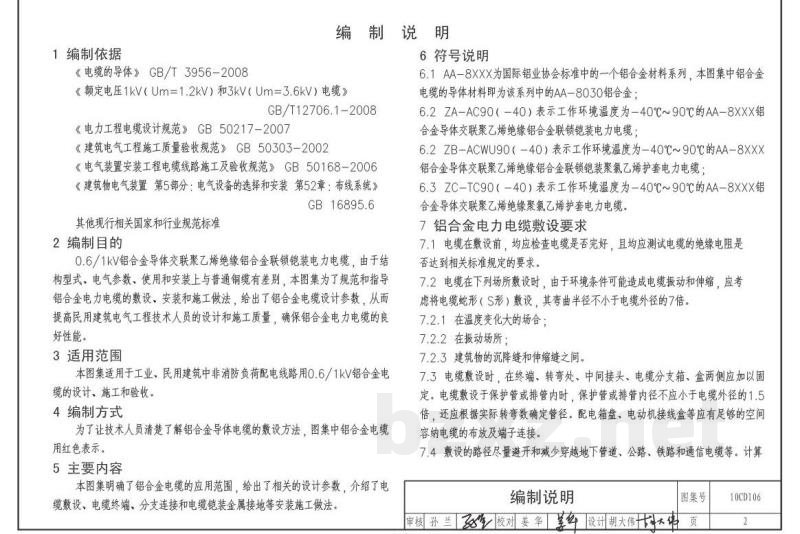

编制依据：
1. 《电缆的导体》GB/T3956-2008
2. 《额定电压1kV（Um=1.2kV）和3kV（Um=3.6kV）电缆》GB/T12706.1-2008
3. 《电力工程电缆设计规范》GB50217-2007
4. 《建筑电气工程施工质量验收规范》GB50303-2002
5. 《电气装置安装工程电缆线路施工及验收规范》GB50168-2006
6. 《建筑物电气装置第5部分：电气设备的选择和安装》GB16895.6

编制目的：
由于0.6/1kV铝合金导体交联聚乙烯绝缘铝合金联锁铠装电力电缆在结构型式、电气参数、使用和安装上与普通铜缆有所差别，本图集旨在规范和指导铝合金电力电缆的敷设、安装和施工做法，提供设计参数，以提高民用建筑电气工程的设计和施工质量，确保电缆性能。

适用范围：
本图集适用于工业、民用建筑中非消防负荷配电线路用0.6/1kV铝合金电缆的设计、施工和验收。

编制方式：
为了方便技术人员了解，图集中铝合金电缆用红色表示。

主要内容：
本图集明确了铝合金电缆的应用范围，给出了设计参数，并介绍了电缆敷设、电缆终端、分支连接及电缆铠装金属接地等安装施工做法。

符号说明：
6.1 AA-8XXX 为国际铝业协会标准中的铝合金材料系列。
6.2 铝合金导体材料示例：AA-8030铝合金导体交联聚乙烯绝缘铝合金联锁铠装电力电缆。
6.3 温度范围表示：
ZA-AC90(-40) 表示工作环境温度为-40℃~90℃的AA-8XXX铝合金导体交联聚乙烯绝缘铝合金联锁铠装电力电缆；
ZB-ACWU90(-40) 表示工作环境温度为-40℃~90℃的AA-8XXX铝合金导体交联聚乙烯绝缘铝合金联锁铠装聚氯乙烯护套电力电缆。

铝合金电力电缆敷设要求：
7.1 电缆敷设前应检查是否完好，并测试绝缘电阻是否符合标准要求。
7.2 在环境可能造成电缆振动和伸缩的场所（如温度变化大、有振动、处于建筑沉降缝或伸缩缝之间），应考虑将电缆蛇形（S形）敷设，其弯曲半径不小于电缆外径的7倍。
7.3 电缆在终端、转弯处、中间接头、分支箱、盒两侧应加以固定。电缆设于保护管内时，管内径不应小于电缆外径的1.5倍，并根据转弯数确定管径。配电箱盘、电动机接线盒应留有足够空间。电缆路径应尽量避开地下管道、公路、铁路和通信电缆等。
7.4 敷设电缆时应留有适当的余量，计算方法参考 GB50217-2007 附录G。
7.5 单芯电缆敷设时可参考图纸提供的排列方式。
7.6 电缆的中间接头、终端、分支接头、分支接线箱及接地配件宜由厂家配套提供，并符合国家标准及测试要求。
7.7 电缆进入电缆沟、隧道、竖井、配电柜或穿墙孔洞时，应按规范实施封堵。电缆穿入保护管时，管口应封堵。支架、隔板宜采用胀锚螺栓和塑料胀管固定，紧固件应采用镀锌标准件，支撑件通常采用Q235-A钢，现场制作的金属部件应进行镀锌或涂漆处理。
7.8 交流供电回路由多根电缆并联时，各电缆结构应相同，宜等长，选用相同材质及截面的导体。
7.9 电缆连接时应对导体进行清洁，并使用抗氧化油膏，严格执行施工工艺。
7.10 电缆拖放时，牵引力应作用在缆芯而非护套或铠装上。最大允许拉力计算式：Tm=Sxg。其中：S为电缆导体截面总和（mm²），g为导体允许抗拉强度（N/mm²）。（铜芯g=68.6，铝芯g=39.2，AA-8030铝合金芯g=53）。
7.11 剥除铠装时不应破坏绝缘。可使用专用工具或普通弓锯，操作时弓锯位置应与电缆铠装成约60°角。
7.12 电缆通过导轮转弯时，最大允许侧压力限制：分相统包电缆Pm=2500N/m；挤塑绝缘或自容式充油电缆Pm=3000N/m；铝合金联锁铠装电缆Pm=4380N/m。

敷设方式说明：
1. 桥架敷设：电缆沿桥架水平或垂直敷设。电缆成束敷设时，宜根据非金属含量确定阻燃级别。铝合金联锁铠装电缆阻燃级别高，可不采用密闭式线槽。敷设要求电缆横平竖直，无交错、重叠。
2. 吊架敷设：包括单层或多层电缆沿吊架敷设。层架间距由设计确定，主架与层架、预埋件应焊接。预埋件应与楼板、梁内主筋焊接。
3. 墙面敷设：电缆沿墙面及平顶敷设时应固定牢靠，敷设整齐。转弯处弯曲半径应符合要求，在弯头两侧100mm处用电缆卡子固定。不同规格电缆并列敷设时，弯曲半径按最大直径计算。

分支连接：
铝合金电缆分支除采用传统的T接箱外，也可采用绝缘穿刺线夹或分支端子等金具，但应做好电缆阻燃性能和接地恢复。连接金具应满足 GB/T9327-2008 标准要求。

铜铝过渡连接：
使用铝螺栓、垫圈、铝端子、铝排、阻水带及热缩护套管进行连接，确保连接稳固并防止氧化。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

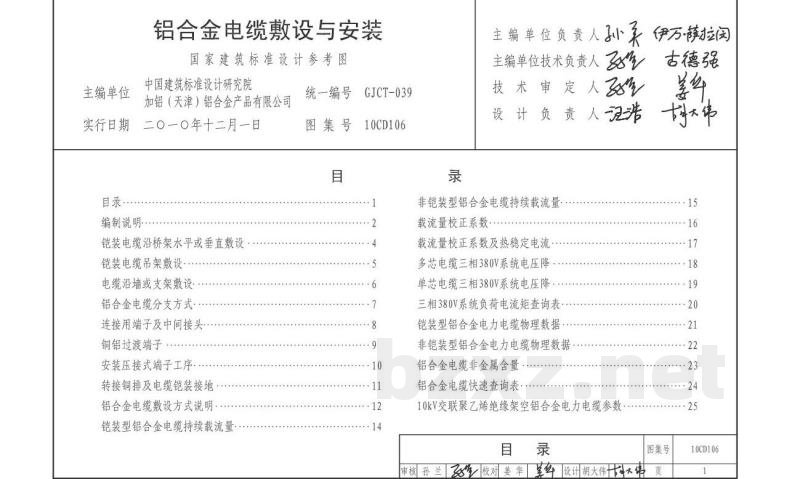

10CD106：铝合金电缆敷设与安装
目录
编制说明
铠装电缆沿桥架水平或垂直敷设

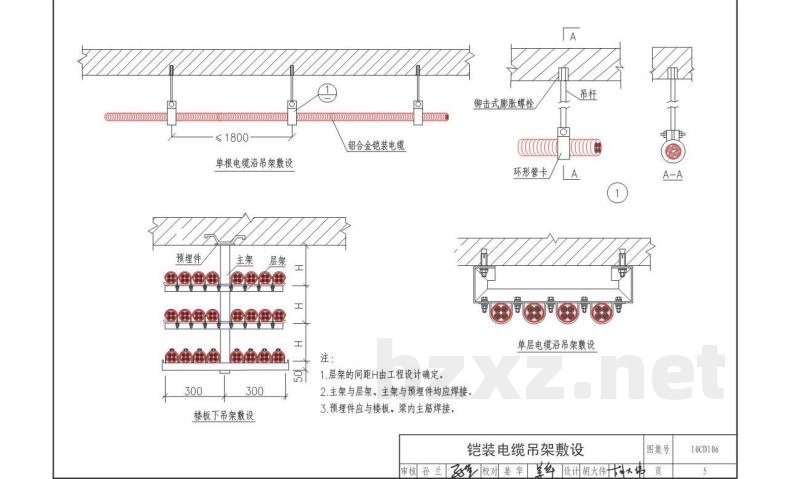

铠装电缆吊架敷设
