09CDX008-3 建筑设备节能控制与管理（参考图集）

09CDX008-3《建筑设备节能控制与管理》根据GB50189-2005《公共建筑节能设计标准》等现行国家标准，针对建筑物设备的节能应用，提供了强弱电一体化的设计方案。设计方案包括：中央空调能效跟踪控制管理系统、锅炉能效控制管理系统、太阳能光热控制管理系统、智能照明控制管理系统和建筑设备能源监测统计管理系统等。 本图集内容精炼、突出重点，便于设计人员能够正确、方便地进行选用。为了设计人员看图方便以及区分不同线路，图集中的工艺图、系统图采用黑、红双色打印。工艺图中的红色线为系统信号线、控制线，粗黑线为供电电源线，细黑线为给排水路。

建筑设备节能控制与管理
图集号：09CDX008-3
主编单位：中国建筑标准设计研究院
技术单位：山东金洲科瑞节能科技有限公司

设计依据：
1. 《公共建筑节能设计标准》GB50189-2005
2. 《公共建筑节能改造技术规范》JGJ176-2009
3. 《智能建筑设计标准》GB/T50314-2006
4. 《民用建筑电气设计规范》JGJ16-2008
5. 《民用建筑太阳能热水系统应用技术规范》GB50364-2005

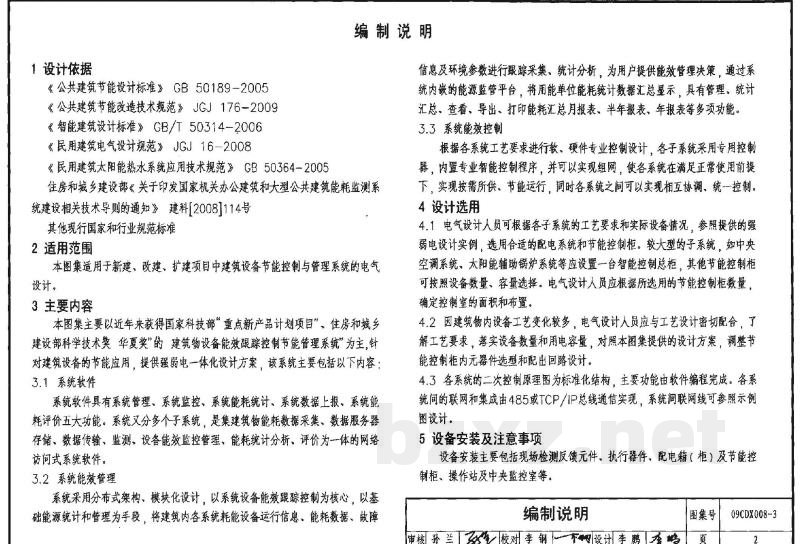

1. 编制说明
本图集主要以“建筑物设备能效跟踪控制节能管理系统”为核心，针对建筑设备的节能应用，提供强弱电一体化设计方案。该系统主要包括中央空调能效控制管理系统（REAL-A）、锅炉能效控制管理系统、太阳能光热控制管理系统、智能照明控制管理系统以及建筑设备能源监测统计管理平台。系统软件具有系统管理、系统监控、系统能耗统计、系统数据上报、系统能耗评价五大功能。系统采用分布式架构、模块化设计，以设备能效跟踪控制为核心，实现能源数据的采集、存储、传输、监测、统计及分析，通过内嵌的能源监管平台，为用户提供能效管理决策支持。

2. 适用范围
本图集适用于新建、改建、扩建项目中的建筑设备节能控制与管理系统的电气设计。

3. 主要内容
3.1 系统软件：集建筑物能耗数据采集、数据服务器存储、数据传输、监测、设备能效监控管理、能耗统计分析、评价为一体的网络化系统软件。
3.2 系统能效管理：实现对各系统运行信息的实时监测，通过对能耗数据和故障信息的分析，实现按需供能、节能运行，并确保各子系统之间可以实现相互协调、统一控制。

4. 设计选用
4.1 电气设计：设计人员应根据各子系统的工艺要求和实际设备情况，参照提供的强弱电设计实例，选用合适的配电系统和节能控制柜。较大型的子系统（如中央空调、太阳能辅助锅炉系统等）应设置智能控制总柜，其他节能控制柜应根据设备数量和容量进行选择，并据此确定控制室的面积和布置。
4.2 工艺配合：电气设计人员应与工艺设计密切配合，了解工艺要求，落实设备数量和用电容量，并根据实际情况调整节能控制柜内元器件的选型和配出回路设计。
4.3 控制原理：各系统的二次控制原理图采用标准化结构，功能通过软件编程实现。系统间的联网和集成通过RS485或TCP/IP总线通信实现。

5. 设备安装及注意事项

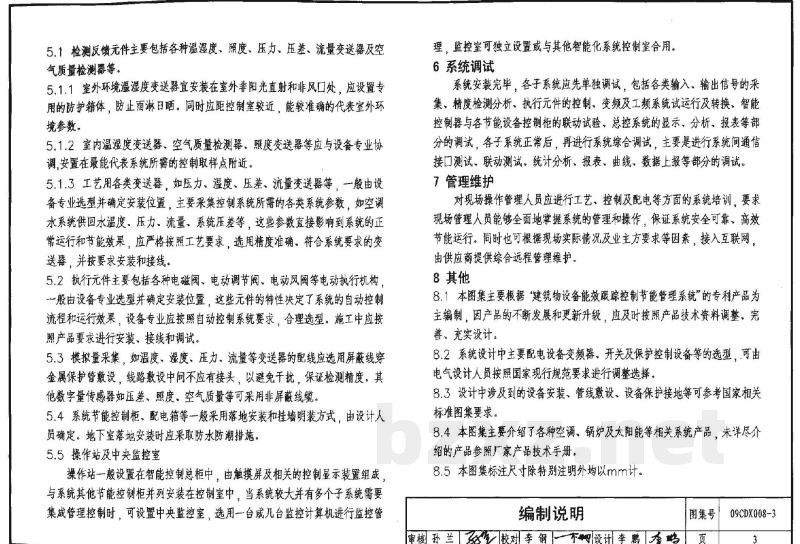

5.1 检测反馈元件：包括温湿度、照度、压力、压差、流量变送器及空气质量检测器等。室外温湿度变送器应安装在非阳光直射且非风口处，并设置专用防护箱体；室内传感器应安置在最能代表系统控制取样点附近。工艺用变送器应由设备专业选型并按要求安装，确保采集参数（如供回水温度、压力、流量等）准确。
5.2 执行元件：包括电磁阀、电动调节阀、电动风阀等电动执行机构。应由设备专业根据自动控制系统要求进行合理选型、安装、接线和调试。
5.3 布线要求：模拟量采集（如温度、湿度、压力、流量等）的配线应选用屏蔽线并穿金属保护管敷敷设，线路中间不应有接头，以避免干扰。数字量传感器（如压差、照度、空气质量等）可采用非屏蔽线缆。
5.4 安装方式：节能控制柜及配电箱一般采用落地安装或挂墙明装。地下室落地安装时应采取必要的防水防潮措施。
5.5 操作站及中央监控室：操作站通常由触摸屏及相关显示装置组成，设置在智能控制总柜中。大型集成化系统可设置独立的中央监控室，选用计算机进行监控管理。

6. 系统调试
系统安装完毕后，应先进行子系统单独调试（包括信号输入输出、精度检测、执行元件控制、变频/工频转换、控制器联动、显示及报表功能等），待子系统正常后，再进行系统间的通信接口测试、联动测试及数据统计报表调试。

7. 管理维护
应对现场操作人员进行工艺、控制及配电方面的培训，确保其掌握系统的管理与操作，保证系统安全高效运行。也可根据需求，通过互联网接入供应商提供的远程管理维护服务。

8. 其他
8.1 本图集随产品技术更新应及时调整完善。
8.2 设计中的配电设备（变频器、开关、保护设备等）选型应符合国家现行规范要求。
8.3 设备安装、管线敷设、接地保护等应参考国家相关标准图集要求。
8.4 本图集涉及的具体产品，如未详尽介绍，请参照厂家技术手册。
8.5 图中尺寸除特别注明外均以mm为计。

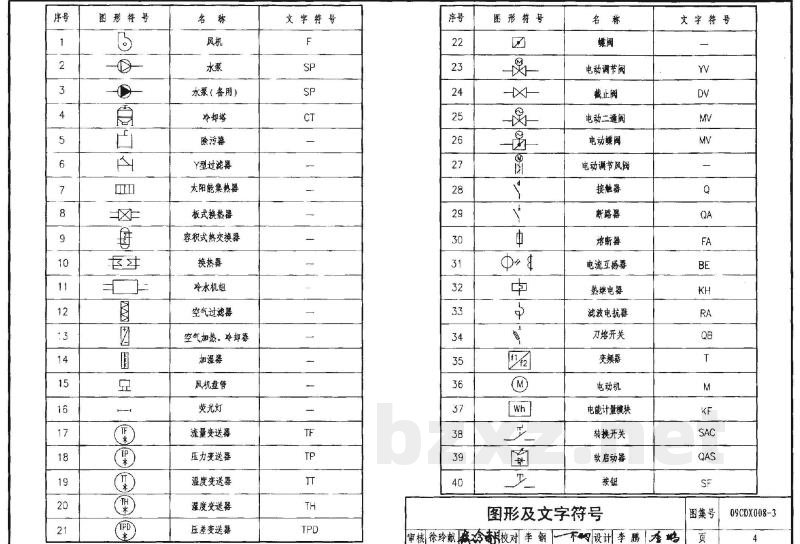

图形及文字符号：
【图形符号】
风机、水泵、水泵（备用）、冷凝塔、除污器、Y型过滤器、太阳能集热器、板式换热器、容积式热交换器、换热器、冷水机组、空气过滤器、空气加热/冷却器、加湿器、风机盘管、荧光灯、流量变送器、压力变送器、温度变送器、湿度变送器、压差变送器。
【文字符号】
F、SP、CT、TF、TP、TH、TPD等。
【电气及控制元件】
蝶阀、电动调节阀、截止阀、电动二通阀、电动蝶阀、电动调节风阀、接触器、断路器、熔断器、电流互感器、热缆电器、滤波电抗器、刀熔开关、变频器、电动机、电能计量模块、转换开关、软启动器、按钮。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

09CDX008-3：建筑设备节能控制与管理

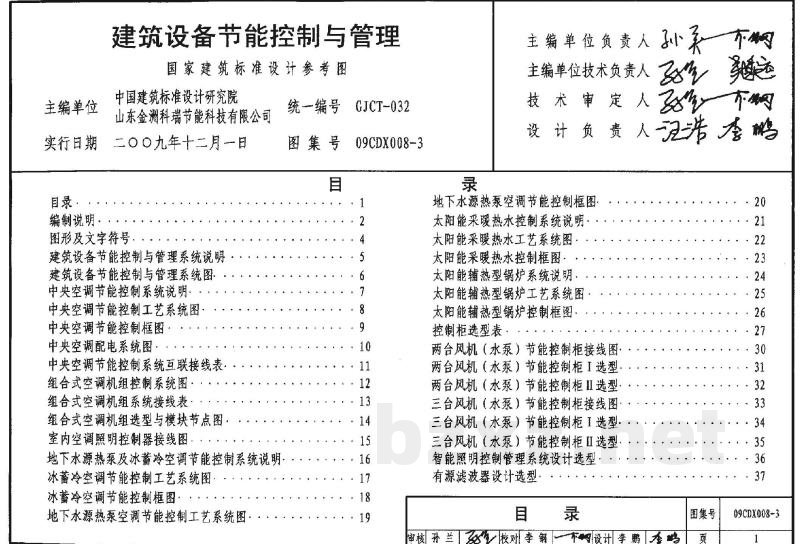

目录
编制说明
图形及文字符号

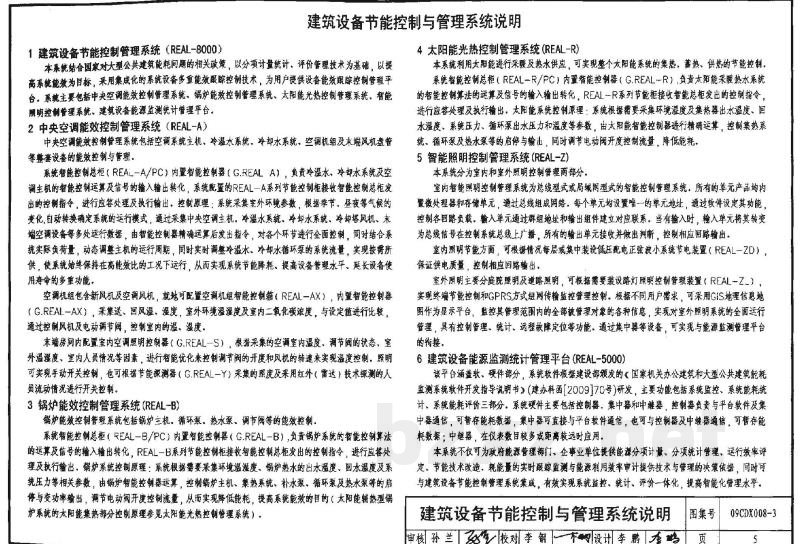

建筑设备节能控制与管理系统说明
建筑设备节能控制与管理系统图
中央空调节能控制系统说明
中央空调节能控制工艺系统图
中央空调节能控制框图
中央空调配电系统图
中央空调节能控制系统互联接线表
组合式空调机组控制系统图
组合式空调机组系统接线表
组合式空调机组选型与模块节点图
室内空调照明控制器接线图
地下水源热泵及冰蓄冷空调节能控制系统说明
冰蓄冷空调节能控制工艺系统图
冰蓄冷空调节能控制框图
地下水源热泵空调节能控制工艺系统图
地下水源热泵空调节能控制框图
太阳能采暖热水控制系统说明
太阳能采暖热水工艺系统图
太阳能采暖热水控制框图
太阳能辅热型锅炉系统说明
太阳能辅热型锅炉工艺系统图
太阳能辅热型锅炉控制框图
控制柜选型表
两台风机（水泵）节能控制柜接线图
两台风机（水泵）节能控制柜Ⅰ选型
两台风机（水泵）节能控制柜Ⅱ选型
三台风机（水泵）节能控制柜接线图
三台风机（水泵）节能控制柜Ⅰ选型
三台风机（水泵）节能控制柜Ⅱ选型
智能照明控制管理系统设计选型
有源滤波器设计选型
