06DX008-2 电气设备节能设计

合理选择交流异步电动机的措施、电动机软起动节电柜框图、电动机轻载节电器框图、变频调节泵起动电路图、有级调速变极电动机直起控制电路图、用于排风机兼做排烟机变极电动机自耦降压起动控制电路图、10（6）kV高压电动机的控制电路图、变风量（VAV）系统控制接线图等。

批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究院、全国工程建设标准设计强电专业专家委员会
实行日期：2006年12月1日
图集号：GJBT-971 (06DX008-2)

【目录】
1. 编制说明
2. 图形符号及参照代号字母代码
3. 常用交流电动机调速方案性能比较概略图、框图
4. 电动机软起动节能柜框图
5. 电动机轻载节电器框图
6. 绕线转子感应异步电动机串级调速概略图
7. 绕线转子感应电动机内反馈串级调速概略图
8. 10(6)kV高压电动机变频系统概略图
9. 变频调节风机和水泵概略图
10. 控制电路图（潜水泵、给水泵、液位控制、变极电动机等）
11. 电气元器件明细表
12. 电动机自耦降压、软起动、变频调速控制电路图
13. 配置图（新风处理机组、冷水泵、冷水机组、冷却水系统等）
14. 相关技术资料

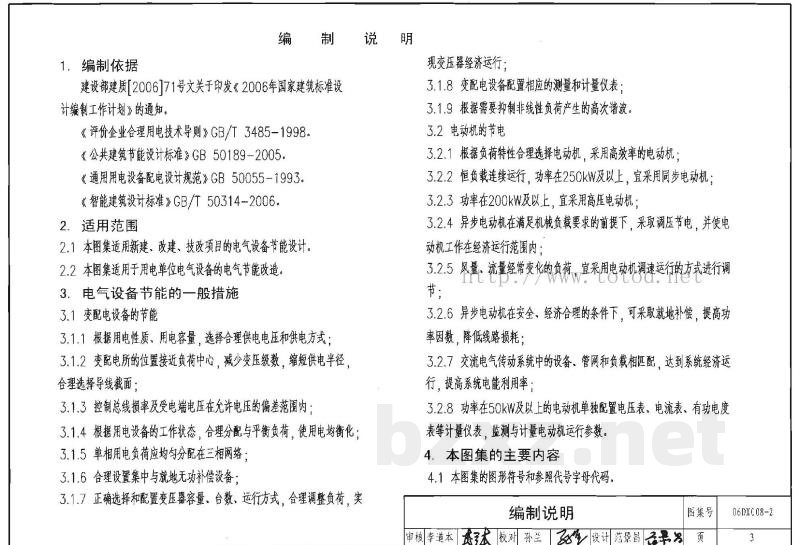

【编制说明】
1. 编制依据
1.1 建设部建质[2006]71号文《关于印发〈2006年国家建筑标准设计编制工作计划〉的通知》。
1.2 《评价企业合理用电技术导则》。
1.3 GB/T 3485-1998《公共建筑节能设计标准》。
1.4 GB 50189-2005《通用用电设备配电设计规范》。
1.5 GB/T 50314-2006《智能建筑设计标准》。

2. 适用范围
2.1 本图集适用于新建、改建、技改项目的电气设备节能设计。
2.2 本图集适用于用电单位电气设备的电气节能改造。

3. 电气设备节能的一般措施
3.1 变配电设备的节能
3.1.1 根据用电性质、用电容量，选择合理的供电电压和供电方式。
3.1.2 变配电所的位置应接近负荷中心，减少变压级数，缩短供电半径，合理选择导线截面。
3.1.3 控制总线损耗率及受电端电压在允许的偏差范围内。
3.1.4 根据用电设备的工作状态，合理分配与平衡负荷，使用电均衡化。
3.1.5 单相用电负荷应均匀分配在三相网络中。
3.1.6 合理设置集中与就地无功补偿设备。
3.1.7 正确选择和配置变压器容量、台数、运行方式，合理调整负荷，实现变压器经济运行。
3.1.8 变配电设备配置相应的测量和计量仪表。
3.1.9 根据需要抑制非线性负荷产生的高次谐波。

3.2 电动机的节电
3.2.1 根据负荷特性合理选择电动机，采用高效率的电动机。
3.2.2 恒负载连续运行，功率在250kW及以上，宜采用同步电动机。
3.2.3 功率在200kW及以上，宜采用高压电动机。
3.2.4 异步电动机在满足机械负载要求的前提下，采取调压节电，并使电动机工作在经济运行范围内。
3.2.5 风量、流量经常变化的负荷，宜采用电动机调速运行的方式进行调节。
3.2.6 异步电动机在安全、经济合理的条件下，可采取就地补偿，提高功率因数，降低线路损耗。
3.2.7 交流电气传动系统中的设备、管网和负载相匹配，达到系统经济运行，提高系统电能利用率。
3.2.8 功率在50kW及以上的电动机单独配置电压表、电流表、有功电度表等计量仪表，用于监测与计量电动机运行参数。

4. 本图集的主要内容
4.1 本图集的图形符号和参照代号字母代码。
4.2 合理选择交流异步电动机所需技术参数相互关系表及传动装置效率表。
4.3 提高功率因数就地补偿的异步电动机无功电容补偿量表。
4.4 调速节能交流电动机调速方案及性能的比较表。
4.5 电动机软起动节能柜框图。
4.6 电动机轻载节电器框图。
4.7 低压绕线转子感应异步电动机串级调速概略图。
4.8 绕线转子感应电动机内反馈串级调速概略图。
4.9 一台变频器调节二用一备、三用一备泵，当变频器故障或维护时，手动电动机直接起动、补偿起动的主电路概略图。
4.10 一台变频器调节一用一备泵，当变频器故障或维护时，手动电动机直接起动、补偿起动的主电路概略图。
4.11 二变频器互为备用调节二用一备（三用一备）泵，当变频器因故解列后，电动机直起的主电路概略图。
4.12 一变频器调节一风机，当变频器因故解列后，电动机直起过程短接热继电器及晶闸管软起的控制电路图。
4.13 潜水泵、给水泵电动机(一用一备)液位控制电路图。
4.14 液位控制电动机直起，星三角降压起动控制电路图。
4.15 有级调速变极电动机直起控制电路图。
4.16 风机有级调速变极电动机直起过程短接热继电器控制电路图。
4.17 用于排风机兼作排烟风机变极电动机自耦降压起动控制电路图。
4.18 用于按空气是否超标控制送排风机变极电动机软起控制电路图。
4.19 适应风机调速范围宽及解决普通鼠笼电动机低速散热不好的需要，送排风机拖动电动机采用变极电动机并变频调速的控制电路图。当变频器因故解列，经旁路升压供电，使变极电动机实现直起有级调速。
4.20 $ge$200kW电动机提高电源电压等级节电，采用10(6)kV高压电动机二次电路图示例。
4.21 用于二管制的新风机组控制配置图。
4.22 冷水泵系统控制配置图。
4.23 冷水机组控制配置图。
4.24 冷却水系统控制配置图。
4.25 相关技术资料。

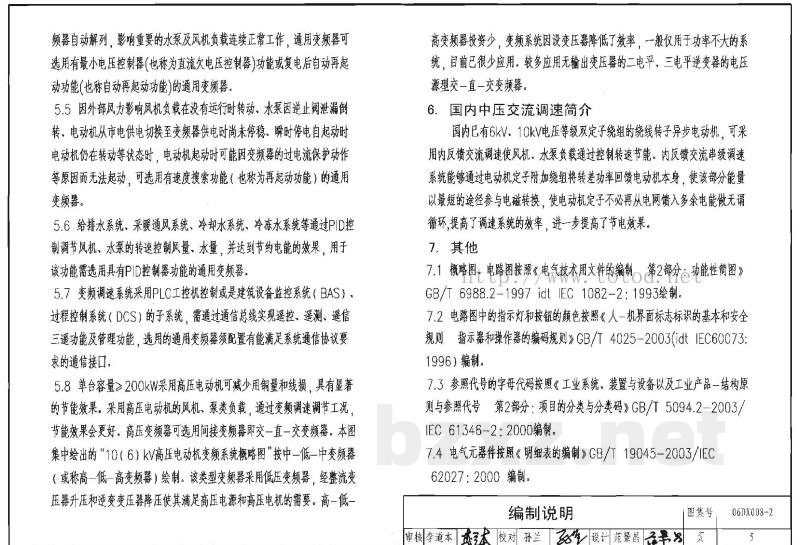

5. 本图集变频器的选用原则
5.1 变频器的容量按额定输出电流、电动机的功率或额定容量选择。
5.2 建筑工程中，风机和水泵负荷的转矩与转速的三次方成正比。低速下的负载转矩较小，可选用普通功能型U/f控制通用变频器。
5.3 为防止高次谐波污染电力电网，通用变频器的电源侧应设置进线电抗器；为防止变频器输出高次谐波造成辐射污染及产生较大的容性接地电流，馈出线缆应采用屏蔽电缆或穿钢管敷设；为防止高次谐波影响电动机正常出力，可在变频器负载侧设置输出电抗器。
5.4 为应对雷击瞬间低电压、瞬间断电、串网波动等现象，通用变频器可选用具备最小电压控制器（直流欠电压控制器）功能或复电后自动再起动功能的变频器。
5.5 针对风机负载因外部风力影响导致的非运行转动、水泵因逆止阀泄漏导致的倒转、电动机切换供电不稳等情况，可选用具备速度搜索功能（再起动功能）的通用变频器。
5.6 给排水、采暖通风、冷却水、冷冻水系统可通过PID控制调节风机、水泵转速以控制风量与水量，达到节电目的。此功能需选用具备PID控制器功能的通用变频器。
5.7 变频调速系统若采用PLC、工控机或建筑设备监控系统（BAS）、过程控制系统（DCS）控制，需通过通信总线实现遥控、遥测、遥信“三遥”功能，选用的变频器须配备满足通信协议要求的接口。
5.8 单台容量200kW采用高压电动机可减少用铜量和线损，节能效果显著。对于风机、泵类负载，通过变频调速调节工况效果更佳。高压变频器可选用间接变频器（交一直一交变频器），其原理为通过整流变压器升压和逆变变压器降压，以满足高压电源和高压电机的需求。

6. 国内中压交流调速简介
国内已有6kV、10kV电压等级双定子绕组的绕线转子异步电动机，可采用内反馈交流调速使风机、水泵负载通过控制转速实现节能。内反馈交流串级调速系统通过电动机定子附加绕组将转差功率回馈电动机本身，提高调速系统效率，进一步提升节电效果。

7. 其他
7.1 概略图+电路图按照《电气技术用文件的编制 第2部分：功能性图》GB/T 6988.2-1997 idt IEC 1082-2:199
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

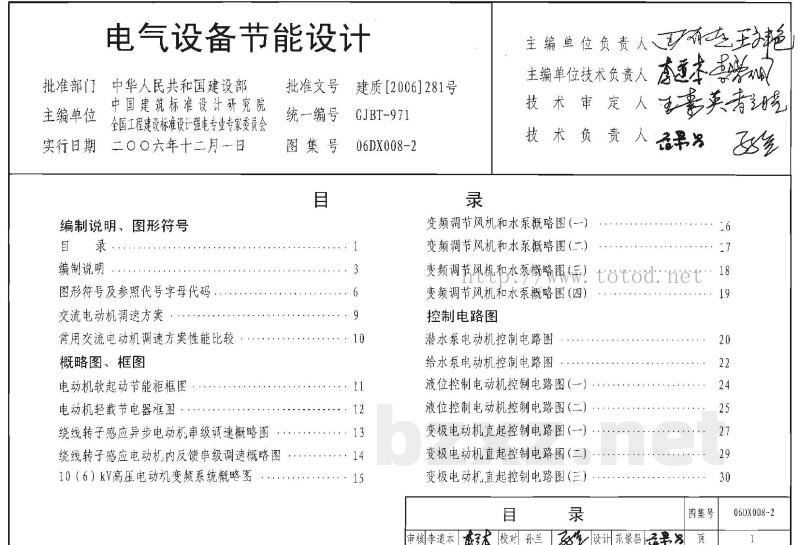

06DX008-2
目录
编制说明、图形符号
编制说明
图形符号及参照代号字母代码
交流电动机调速方案
常用交流电动机调速方案性能比较
概略图、框图
电动机软起动节能柜框图
电动机轻载节电器框图
绕线转子感应异步电动机串级调速概略图
绕线转子感应电动机内反馈串级调速概略图
10（6）kV高压电动机变频系统概略图
变频调节风机和水泵概略图（一）
变频调节风机和水泵概略图（二）
变频调节风机和水泵概略图（三）
变频调节风机和水泵概略图（四）
控制电路图
潜水泵电动机控制电路图
给水泵电动机控制电路图
液位控制电动机控制电路图（一）
液位控制电动机控制电路图（二）
变极电动机直起控制电路图（一）
变极电动机直起控制电路图（二）
变极电动机直起控制电路图（三）

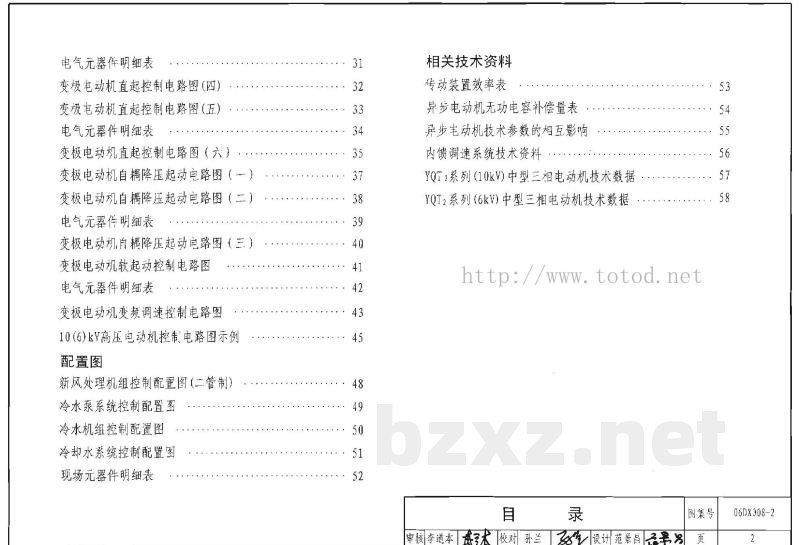

电气元器件明细表
变极电动机直起控制电路图（四）
变极电动机直起控制电路图（五）
电气元器件明细表
变极电动机直起控制电路图（六）
变极电动机自耦降压起动电路图（一）
变极电动机自耦降压起动电路图（二）
电气元器件明细表
变极电动机自耦降压起动电路图（三）
变极电动机软起动控制电路图
电气元器件明细表
变极电动机变频调速控制电路图
10（6）kV高压电动机控制电路图示例
配置图
新风处理机组控制配置图（二管制）
冷水泵系统控制配置图
冷水机组控制配置图
冷却水系统控制配置图
现场元器件明细表
相关技术资料
传动装置效率表
异步电动机无功电容补偿量表
异步电动机技术参数的相互影响
内馈调速系统技术资料
YQT2系列（10kV）中型三相电动机技术数据
YQT2系列（6kV）中型三相电动机技术数据
