16MR204 城市道路--透水人行道铺设

本图集适用于我国城镇各类新建、扩建和改建的采用全透式路面铺砌的人行道、步行街、停车场、广场、非机动车道、小区道路的设计与施工。园林、校园、住宅小区、室外运动广场等可参考执行。本图集收入了透水砖路面、透水水泥混凝土路面、透水沥青混凝土路面三种路面结构；基层材料采用刚性材料（透水水泥混凝土）、半刚性材料（透水水泥稳定碎石）、柔性材料（级配碎石、级配砂砾、排水式沥青稳定碎石等）；人行道、步行街等按人群荷载标准设计；停车场、广场、小区道路、非机动车道等按轻型荷载标准设计。本图集邀请了在透水路面方面有经验的编制单位及专家进行编制、审核。汲取了各方的工程实践经验，对设计中遇到的具体问题进行规范与指导，适合城市道路方面的工程技术人员使用

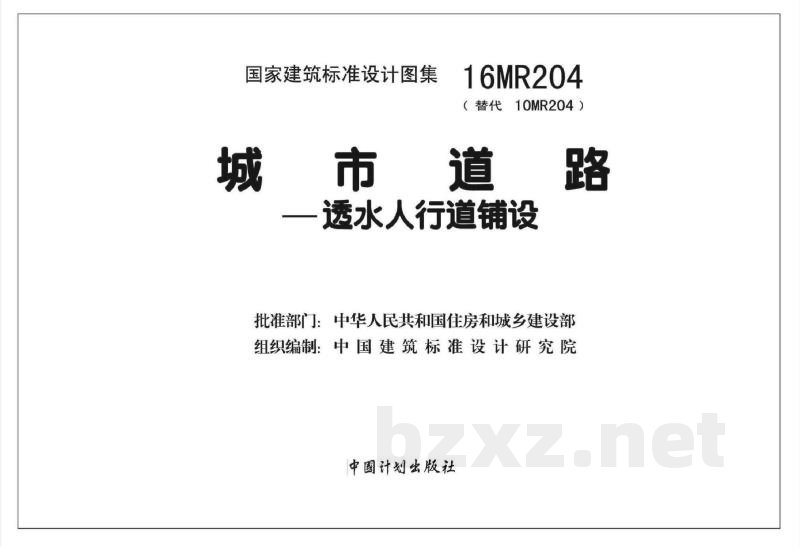

国家建筑标准设计图集 16MR204（替代10MR204）
城市道路——透水人行道铺设

批准部门：中华人民共和国住房和城乡建设部
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
出版时间：2016年11月
ISBN：978-7-5182-0532-5

【通知事项】
住房城乡建设部关于批准《钢筋混凝土基础梁》等29项国家建筑标准设计的通知（建质函[2016]168号）：
自2016年9月1日起实施。其中《城市道路 透水人行道铺设》（10MR204）标准设计同时废止。

【目录】
1. 总说明
2. 透水砖路面
2.1 透水砖路面基本结构组合图表
2.2 透水水泥混凝土基层透水铺装结构图 (A-2)
2.3 透水水泥稳定碎石基层透水铺装结构图 (A-3)
2.4 级配碎石基层透水铺装结构图 (A-4)
2.5 透水砖路面施工说明 (A-5)
3. 透水水泥混凝土路面
3.1 透水水泥混凝土路面基本结构组合图表 (B-1)
3.2 透水水泥稳定碎石基层透水铺装结构图 (B-2)
3.3 级配碎石基层透水铺装结构图 (B-4)
3.4 透水水泥混凝土路面施工说明 (B-5)
4. 透水沥青混凝土路面
4.1 透水沥青混凝土路面基本结构组合图表 (C-1)
4.2 透水水泥混凝土基层透水铺装结构图 (C-2)
4.3 透水水泥稳定碎石基层透水铺装结构图 (C-3)
4.4 级配碎石基层透水铺装结构图 (C-4)
4.5 排水式沥青稳定碎石基层透水铺装结构图 (C-5)
4.6 透水沥青混凝土路面施工说明 (C-6)
5. 附录
5.1 透水铺装主要设计参数表 (D-1)
5.2 结构计算示例 (D-2)

【总说明】
1. 编制依据
本图集根据住房和城乡建设部建质函【2016】89号“住房和城乡建设部印发《2016年国家建筑标准设计编制工作计划》的通知”进行编制。

2. 设计依据
《道路工程术语标准》 GBJ124-88
《道路工程制图标准》 GB50162-92
《城市道路工程设计规范》 CJJ37-2012
《透水水泥混凝土路面技术规程》 CJJ/T135-2009
《城镇道路路面设计规范》 CJJ 169-2012
《透水砖路面技术规程》 CJJ/T188-2012
《透水沥青路面技术规程》 CJJ/T190-2812
《城市道路路基设计规范》 CJ 194-2013
《公路路面基层施工技术细则》 JE8/TQ0-2015
《公路沥青路面施工技术规范》 TYF40-2004
《公路土工合成材料应用技术规范》 JTG/TD32-2012
《透水路面砖和透水路面板》 GB/T25993-2010

3. 适用范围
3.1 本图集适用于城镇各类新建、扩建和改建的采用全透式路面的设计与施工。主要包括人行道、步行街、停车场、广场、非机动车道、小区道路的设计。本图集不适用于严寒地区、湿陷性黄土、盐渍土、软土、膨胀土、滑坡灾害、水源保护区等特殊地区的路面。园林、校园、住宅小区、室外运动场等可以参考执行。

4. 路面类型与使用条件
4.1 透水路面按面层材料分为：透水砖路面、透水水泥混凝土路面与透水沥青路面。
4.2 透水路面基层材料分为：刚性材料（透水水泥混凝土）、半刚性材料（透水水泥稳定碎石）、柔性材料（级配碎石、级配砂砾、排水式沥青稳定碎石等）。
4.3 透水路面按荷载条件分为人群荷载和轻型荷载两类。
- 人行道、步行街等按人群荷载标准设计。
- 停车场、广场、小区道路、非机动车道等按轻型荷载标准设计；步行街如有货物配送运输需求，可按轻型荷载标准进行设计。
4.4 本图集中全透式路面下的土基应具有一定的透水性能，土基渗透系数不应小于1.0×10⁻³ mm/s，且土基顶面距离地下水位应大于1.0m。当土基、土壤透水系数及地下水位高程等条件不满足要求时，应增加路基排水设施。
4.5 本图集所提供的透水铺装各结构层最小厚度、结构层总厚度、施工要求等，设计与施工人员应根据相关现行规范，并结合地方实际条件及成熟经验选用。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

16MR204
目录
总说明
1 遇水砖路面
透水砖路面基本结构组合图表
透水水泥混凝土基层透水铺装结构图
透水水泥稳定碎石基层透水铺装结构图
级配碎石基层透水铺装结构图
透水砖路面施工说明
2 造水水泥混凝土路面
透水水泥混凝土路面基本结构组合图表
透水水泥稳定碎石基层透水铺装结构图
级配碎石基层透水铺装结构图
透水水泥混凝土路面施工说明
3 适水洒青混凝土路面
透水沥青混凝土路面基本结构组合图表
透水水泥混凝土基层透水铺装结构图
透水水泥稳定碎石基层透水铺装结构图
级配碎石基层透水铺装结构图
排水式沥青稳定碎石基层透水铺装结构图
透水沥青混凝土路面施工说明
4 附录
透水铺装主要设计参数表
结构计算示例
