17T203 刚性悬挂接触网选用与安装

本图集适用于地铁工程地下段矩形、圆形、马蹄形等形式隧道下和车站风管下刚性悬挂接触网、架空地线及接地跳线的选用与安装。其他城市轨道交通工程可参照使用。 主要内容：包括车站风道下悬挂安装图；矩形、圆形、马蹄形隧道（不同净空、直线区段、曲线区段）的悬挂安装图；中心锚接、单边下锚安装图；隔离开关接地安装图；汇流排安装图。 本图集为新编图集，针对目前城市轨道交通地下段接触网刚性悬挂特点和构造要求，编制一本不仅满足现行规范要求，而且满足不同结构形式下的刚性悬挂接触网安装技术要求，将对城市轨道交通地下段接触网刚性悬挂设计的标准化、提高刚性悬挂设计效率以及轨道交通刚性悬挂技术的推广应用起到积极的作用。

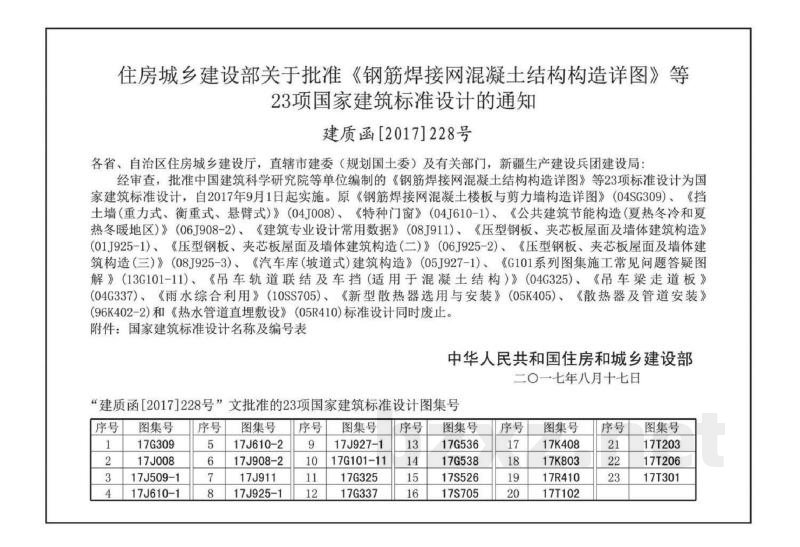

国家建筑标准设计图集 17T203 刚性悬挂接触网选用与安装 批准部门：中华人民共和国住房和城乡建设部 组织编制：中国建筑标准设计研究院 出版机构：中国计划出版社 【通知事项】 住房城乡建设部关于批准《钢筋焊接网混凝土结构构造详图》等23项国家建筑标准设计的通知（建质函[2017]1228号）：自2017年9月1日起实施。原《钢筋焊接网混凝土楼板与剪力墙构造详图》（04SG309）、《挡土墙（重力式、衡重式、悬臂式）》（04J008）、《特种门窗》（04J610-1）、《公共建筑节能构造（夏热冬冷和夏热冬暖地区）》（06J908-2）、《建筑专业设计常用数据》（08J911）、《压型钢板、夹芯板屋面及墙体建筑构造》（01J925-1）、《压型钢板、夹芯板屋面及墙体建筑构造（二）》（06J925-2）、《压型钢板、夹芯板屋面及墙体建筑构造（三）》（08J925-3）、《汽车库（坡道式）建筑构造》（05J927-1）、《G101系列图集施工常见问题答疑图解》（13G101-11）、《吊车轨道联结及车挡（适用于混凝土结构）》（04G325）、《吊车梁走道板》（04G337）、《雨水综合利用》（10SS705）、《新型散热器选用与安装》（05K405）、《散热器及管道安装》（96K402-2）和《热水管道直埋敷设》（05R410）标准设计同时废止。 【目录概要】 1. 车站混凝土结构风管下悬挂安装图 2. 车站钢板风管下L型悬挂安装图 3. 矩形隧道（净空<4800mm/ >4800mm）直线及曲线区段悬挂安装图 4. 圆形隧道（净空<4400mm/ >4400mm）悬挂安装图 5. 马蹄形隧道（净空<4800mm/ >4800mm）直线及曲线区段悬挂安装图 6. 车站结构风管上中心锚结安装图 7. 中心锚结安装图（各净空高度规格） 8. 架空地线肩架、单边下锚、对向下锚及铺设安装图 9. 接地跳线安装示意图及材料表 10. 隔离开关接地及刚柔过渡示意图 1 编制依据 本图集根据中华人民共和国住房和城乡建设部建质函[2015]140号“关于印发《2015年国家建筑标准设计编制工作计划》的通知”进行编制。 2 设计依据 《地铁设计规范》、《建筑结构荷载规范》、《混凝土结构设计规范》、《电气化铁路接触网汇流排》、《电气化铁路接触网零部件技术条件》、《混凝土结构后锚固技术规程》、《混凝土结构加固设计规范》等相关标准。 3 适用范围 本图集适用于地铁工程地下段矩形、圆形、马蹄形等形式隧道下和车站风管下刚性悬挂接触网、架空地线及接地跳线的选用与安装，其他城市轨道交通工程可参照使用。 4 使用对象及用途 本图集可作为城市轨道交通接触网刚性悬挂设计施工选用及参考图集。其中悬挂安装图部分设计人员可直接选用，由施工单位照图施工；排热风道部分可作为设计和施工参考，根据不同的风道形式进行调整选用。 5 设计选用 5.1 本图集所采用的配套设备及零部件须严格按照有关技术规格书的要求进行订货、施工与安装。 5.2 本图集所采用零部件应严格按照《电气化铁路接触网零部件技术条件》TB/T2073的要求进行制造与安装。 5.3 绝缘距离：系统额定电压为DC1500V时，带电体距接地体的最小距离，静态为150mm，动态为100mm；绝缘子的泄漏距离不小于250mm。 5.4 接触网零部件中所采用的标准件（如06Cr19Ni10N螺栓和12Cr18Ni9不锈钢螺母）其性能等级为A2-70级。 5.5 所有锚栓的选用应按照《混凝土结构加固设计规范》GB50367-2013的技术要求进行钻孔、清扫和安装。 5.6 在隧道内安装各种零部件时，应严格按照零件的使用说明、技术要求及紧固力矩值进行安装。 5.7 本图集所有螺杆锚栓的选用均需满足行业标准《混凝土结构后锚固技术规程》JGJ145-2013中的规定，并应根据该规程进行现场破坏性检验。 5.8 接触网刚性悬挂汇流排之间、汇流排与汇流排终端等零件连接接头处应采用双叠锁紧防松垫片，以保证连接的可靠与稳定。 5.9 吊柱的选用需根据现场测量的隧道倾角和安装净空高度，按照结构安装图中相应的吊柱型号进行选择和工厂加工。 5.10 施工时应根据绝缘距离要求选择对应的螺栓；安装中若需锯掉螺栓或T型头螺栓过长部分，应在锯掉处涂抹富锌漆进行防腐处理。 6 材料及加工 6.1 材料 6.1.1 本图集所用钢材除特别注明外采用Q235A，其质量应符合国家标准《碳素结构钢》GB/T700的规定；当工作温度低于-20℃时，对于采用Q235型材的零部件，其材质应具备合格的冲击韧性。 6.1.2 钢材表面质量应符合《钢结构工程施工质量验收规范》GB50205的规定。 6.1.3 本图集所用角钢、槽钢应符合《热轧型钢》GB/T706的规定。 6.1.4 焊接材料应具有质量证明证书。手工焊接采用的焊条应与主体金属力学性能相适应，并符合国家标准GB/T5117、《热强钢焊条》GB/T5118的规定；自动或半自动焊接采用的焊丝和焊剂应符合国家标准GB/T5296的规定。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

17T203
目录
总说明
车站混凝土结构风管下悬挂安装图
车站钢板风管下L型悬挂安装图
矩形隧道(净空≤4800mm)直线区段悬挂安装图
矩形隧道(净空≤4800mm)曲线区段悬挂安装图
矩形隧道(净空＞4800mm)直线区段悬挂安装图
矩形隧道(净空＞4800mm)曲线区段悬挂安装图
圆形隧道(净空＜4400mm)悬挂安装图
圆形隧道(净空≥4400mm)悬挂安装图
马蹄形隧道(净空≤4800mm)直线区段悬挂安装图
马蹄形隧道(净空≤4800mm)曲线区段悬挂安装图
马蹄形隧道(净空＞4800mm)直线区段悬挂安装图
马蹄形隧道(净空＞4800mm)曲线区段悬挂安装图
车站结构风管上中心锚结安装图
中心锚结安装图(净空≤4700mm)
中心锚结安装图(4700mm＜净空≤4900mm)
中心锚结安装图(净空＞4900mm)
分段绝缘器处中心锚结安装图(4700mm＜净空≤4900mm)
分段绝缘器处中心锚结安装图(净空＞4900mm)
架空刚性悬挂锚段关节及道岔示意图
架空刚性悬挂非绝缘锚段关节电连接安装图
圆形隧道架空地线肩架安装图
架空地线单边下锚安装图(净空≤4800mm)
架空地线单边下锚安装图(净空＞4800mm)
架空地线对向下锚安装图(净空≤4800mm)
架空地线对向下锚安装图(净空＞4800mm)
接地跳线安装示意图
接地跳线安装材料表及选用说明
架空地线引下线安装图
单台隔离开关接地安装示意图
三台隔离开关接地安装示意图
刚柔过渡示意图
汇流排中间接头安装曲线图
