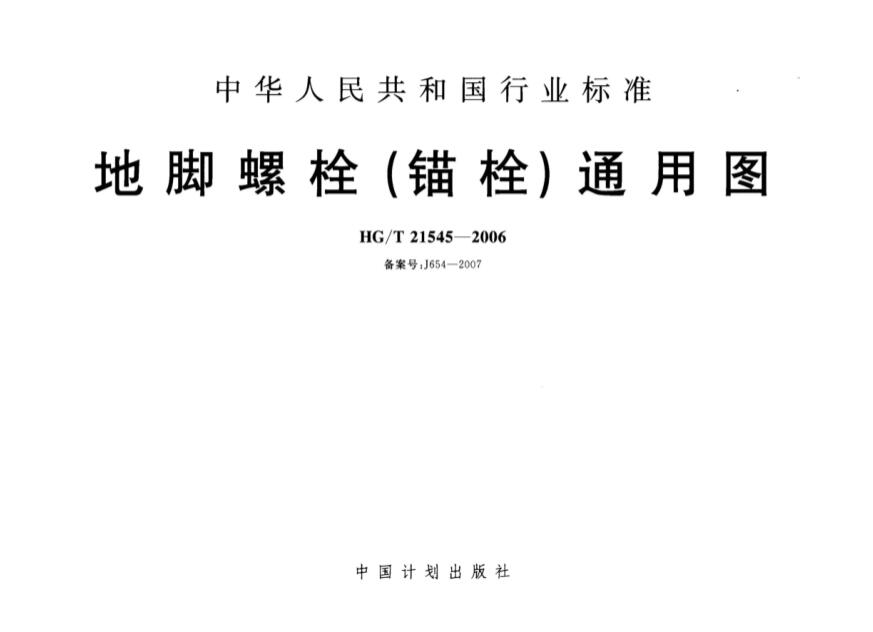

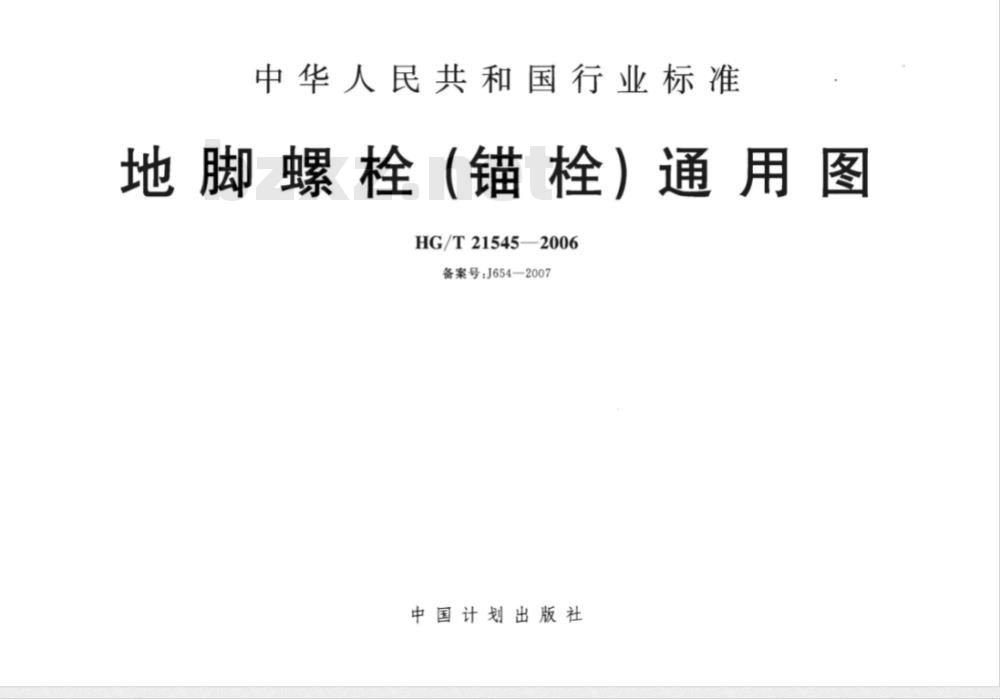

中华人民共和国行业标准
地脚螺栓（锚栓)通用图
HG/T21545—2006
备案号：J654—2007
中国计划出版社

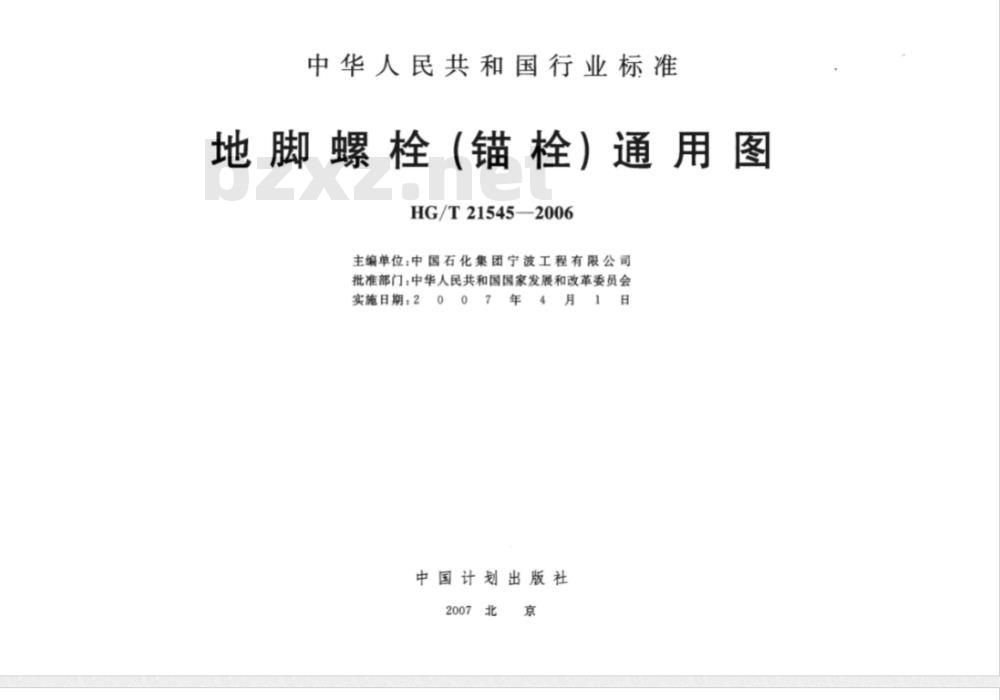

中华人民共和国行业标准
地脚螺栓 (锚栓)通用图
HG/T21545—2006
主编单位：中国石化集团宁波工程有限公司批准部门：中华人民共和国国家发展和改革委员会实施日期：20
07年4
中国计划出版社
2007北

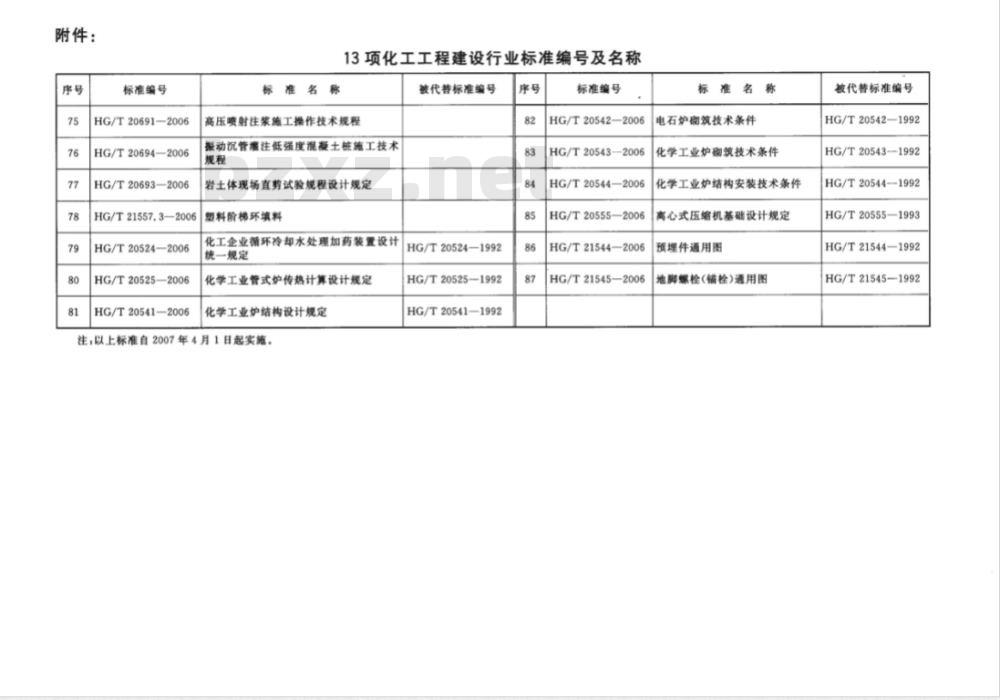

附件：
标准编号下载标准就来标准下载网
HG/T 20691—2006
HG/T20694—2006
HG/T20693—2006
HG/T21557.3—2006
HG/T20524—2006
HG/T20525—2006
HG/T 20541—2006
准名称
13项化工工程建设行业标准编号及名称被代替标准编号
高压喷射注浆施工操作技术规程报动况管鲨注低强度混凝土桩施工技术规程
岩土体现场直剪试验规程设计规定塑料阶梯环填料
化工企业循环冷却水处理加药装置设计统一规定
化学工业管式炉传热计算设计规定化学工业炉结构设计规定
注：以上标准自2007年4月1日起实施。HG/T 20524—1992
HG/T205251992
HG/T 20541—1992
标准编号
HG/T 20542—2006
HG/T20543—2006
HG/T 20544—2006
HG/T20555—2006
HG/T 21544—2006
HG/T21545—2006
标准名称
电石炉砌筑技术条件
化学工业炉筑技术条件
化学工业炉结构安装技术条件
离心式压缩机基础设计规定
预埋件通用图
地脚螺栓(锚栓)通用图
被代替标准编号
HG/T 20542—1992
HG/T 20543—1992
HG/T 205441992
HG/T 20555—1993
HG/T21544—1992
HG/T 21545-1992

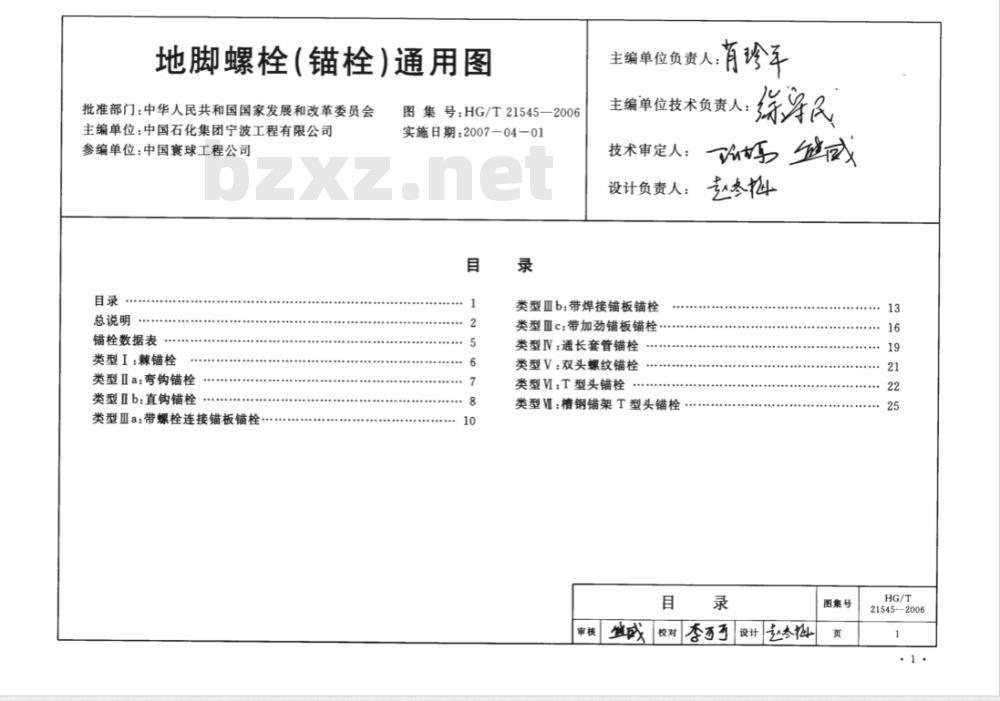

地脚螺栓（锚栓）通用图
批准部门：中华人民共和国国家发展和改革委员会主编单位：中国石化集团宁波工程有限公司参编单位：中国寰球工程公司
总说明
锚栓数据表
类型I：棘锚栓
类型Ⅱa：弯钩锚栓
类型Ⅱb：直钩锚栓
类型Ⅲa：带螺栓连接锚板锚栓
图集号：HG/T21545—2006
实施日期：2007—04－01
主编单位负责人:有珍平
主编单位技术负责人：3
技术审定人：剑
设计负责人：：
类型Ⅲb：带焊接锚板锚栓
类型Ⅲc：带加劲锚板锚栓
类型IV：通长套管锚栓
类型V：双头螺纹锚栓
类型V：T型头铺栓
类型И：槽钢锚架T型头锚栓
审核查或校对李百引 设计越枣
图集号
215452006

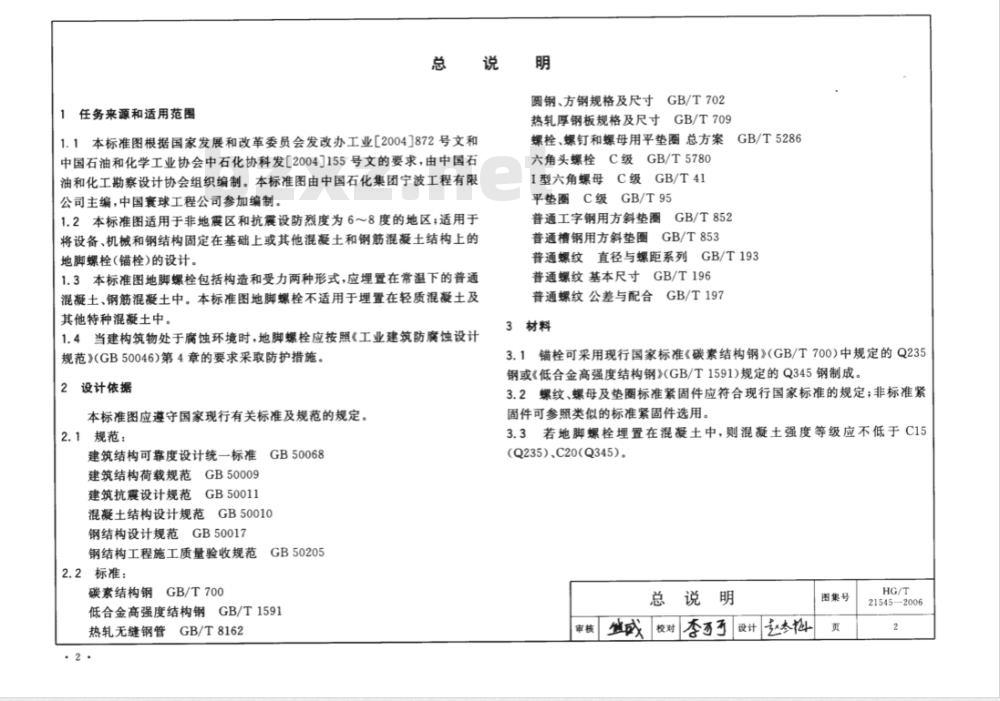

任务来源和适用范围
1.1本标准图根据国家发展和改革委员会发改办工业[2004]872号文和中国石油和化学工业协会中石化协科发[2004]155号文的要求，由中国石油和化工勘察设计协会组织编制。本标准图由中国石化集团宁波工程有限公司主编，中国寰球工程公司参加编制。1.2本标准图适用于非地震区和抗震设防烈度为6～8度的地区；适用于将设备、机械和钢结构固定在基础上或其他混凝土和钢筋混凝土结构上的地脚螺栓(锚栓)的设计。
1.3本标准图地脚螺栓包括构造和受力两种形式，应埋置在常温下的普通混凝土、钢筋混凝土中。本标准图地脚螺栓不适用于埋置在轻质混凝土及其他特种混凝土中。
1.4当建构筑物处于腐蚀环境时，地脚螺栓应按照《工业建筑防腐蚀设计规范》(GB50046)第4章的要求采取防护措施。设计依据
本标准图应遵守国家现行有关标准及规范的规定。2.1规范：
建筑结构可靠度设计统一标准
GB50068
建筑结构荷载规范GB50009
建筑抗震设计规范GB50011
混凝土结构设计规范GB50010
钢结构设计规范GB50017
钢结构工程施工质量验收规范
GB50205
2.2标准：
GB/T700
碳素结构钢
低合金高强度结构钢GB/T1591
热轧无缝钢管
GB/T8162
圆钢、方钢规格及尺寸
GB/T702
热轧厚钢板规格及尺寸GB/T709
螺栓、螺钉和螺母用平垫圈总方案六角头螺栓C级GB/T5780
C级GB/T41
I型六角螺母
爱GB/T95
平垫圈C级
普通工字钢用方斜垫圈
普通槽钢用方斜垫圈
GB/T852
GB/T853
GB/T5286
普通螺纹直径与螺距系列GB/T193普通螺纹基本尺寸
GB/T196
普通螺纹公差与配合
3材料
GB/T197
3.1锚栓可采用现行国家标准《碳素结构钢》(GB/T700）中规定的Q235钢或《低合金高强度结构钢》(GB/T1591)规定的Q345钢制成。3.2螺纹、螺母及垫圈标准紧固件应符合现行国家标准的规定；非标准紧固件可参照类似的标准紧固件选用。3.3若地脚螺栓埋置在混凝土中，则混凝土强度等级应不低于C15(Q235)，C20(Q345)。
总说明
审核查或校对本设计枣
图集号
21545-2006
设计原则
4.1锚栓设计所采用的设计使用年限、安全等级应与被连接结构的设计使用年限、安全等级一致。
4.2锚栓承载力应采用下列极限状态设计表达式设计：S≤R
式中%—
锚栓重要性系数；
锚栓内力组合设计值；按《建筑结构荷载规范》(GB50009)和《建筑抗震设计规范》(GB50011)的规定进行计算；R——锚栓抗力设计值(即错锚栓的抗拉承载力设计值)。4.3锚栓抗拉承载力设计值应按下式计算：N
式中N—一个锚栓的抗拉承载力设计值；d。—锚栓在螺纹处的有效直径；——锚栓的抗拉强度设计值。
4.4错栓不能用于承受水平剪力，仅承受拉力。选用
锚栓型号编号规定：
M×(4/4/L)-(×)-
锚栓螺纹长度，可根据相关专业条件，如不填写，则按锚栓数据表中数据单螺母填1，双螺母不填
爆栓类型，为I、IIa、IⅡIb、Ⅲa、Ⅲb、IIc、IV、V、VI、I,I、Ⅲ型.如需配套管，可在类型符号增加上脚标s
锚栓总长，可为图中数据，也可自定数据
锚栓露头长度（露出基础顶面长度，不含灌浆层）
锚固长度，可为表中数据，也可自定数据
锚栓直径
以上数据单位均为毫米(mm）。
例如：M30（470/190/660）一Ⅲa表示锚栓直径为M30，锚固长度为470mm，露头长度为190mm，锚栓总长为660mm，锚栓类型为Ⅲa型，不需配套管，采用双螺母，螺纹长度按锚栓数据表中长度，为110mm。5.2在工程设计图中的索引方法：图集号锚栓代号或
铺栓代号
锚栓型号
锚栓型号
M30(470/190/660)IIa
铺栓的选取应考虑抗拉承载力设计值，并宜按以下方式进行5.3
类型I：(构造锚栓)用于锚固不考虑拉力的泵、卧式容器；锚固钢梯、栏杆等次要结构。
类型Ⅱ：用于锚固考虑拉力的泵、卧式容器、立式容器和钢结构；如果仅作安装过程固定用，该类型应为首选。类型Ⅲ：用于作用在锚栓上的荷载主要为拉力时，错固机械、塔、立式容器和钢结构。
类型IV：由于结构原因类型Ⅲ锚栓不适于安装时，用于锚栓固定在梁、板结构上的错固，并可以置换。类型V：用于钢结构上带底座或支耳的设备（如塔）的锚固。类型V、И：该类型锚栓仅用于设备供货商对相应的机械有要求且不提供锚栓时的铺固。
5.4带底座的塔、钢结构、泵、压缩机和驱动机械的锚栓可根据需要配套筒。5.5泵、容器、压缩机、塔、大型钢结构和所有传送机械振动力到混凝土结构上的结构构件的锚栓和承受地震作用的锚栓应采用双螺母固定。5.6锚栓的最小尺寸宜为M16，结构用的受力锚栓直径不宜小于20mm。5.7除类型I（棘锚栓)外，在浇筑混凝土时应将锚栓一同埋人。预留孔仅用于设备供货商特别注明或安装必需的。5.8为保证锚栓安装的精确，如需要，承包商还需准备固定架或锚板。当圆周上至少有8个锚栓时（如塔），应与设备制造商协商由其提供模板。浇总说明
审核或校对本百可设计枣
图集号
21545—2006
筑混凝土后，土建承包商要特别注意测量，保证所有锚栓位置准确。严格观测指定的尺寸。
5.9一次性埋入的锚栓中心至基础边缘的距离不应小于4d(d为锚栓直径），且不应小于150mm（d≤20mm时不小于100mm），并不小于锚板宽度的1/2加50mm，错栓间的最小间距在标准图中示出。上述要求不满足时，应采取措施。
5.10在通常情况下锚栓不能超出基础板底面。如不能避免应在基础图上注明并采取措施。
5.11灌浆料应采用由微膨胀水泥配制的水泥砂浆或细石混凝土（强度等级提高一级），宜直接选用工厂配制好的“袋装灌浆料”。5.12膨胀螺栓可用于次要连接或后增加的连接。可根据要求使用YG型胀锚螺栓。
制造及安装要求
锚栓应进行防锈保护和防止机械损伤的保护。6.1
6.2套管与锚栓可仅在螺杆处点焊相连。锚栓允许安装偏差：
螺栓中心偏移
螺栓露出长度
螺纹长度
6.4锚栓安装完成后外露部分应涂上油脂并且防止损坏。套管应盖上，防止雨水、砂或其他杂质进人。说明
盛威校对季百 设计赵枣梅
图集号
21545—2006
锚栓数据表
抗拉承载力
设计值
N;(kN)
11.8/15.1
16.1/20.7
22.0/28.3
26.9/34.6
34.3/44.1
42.4/54.5
49.4/63.5
64.3/82.6
78.5/101.0
97.2/125.0
114. 4/147.1
136.6/175.7
156.9/201.8
182.8/235.1
206.2/265.1
246.1/316.4
单螺母
双螺母
抗拉承载力
设计值
N;(kN)
284.2/365.4
330.7/425.2
374.6/481,7
427.7/549.9
484.4/622.8
544.5/700.0
608.2/785.5
692.7/890.6
782.7/1006, 4
878.2/1129.1
979,3/1259.1
单螺母
双螺母
注；①。为锚栓在垫圈底面以上的露出长度，仅包括垫圈、螺母厚度及预留偏差尺寸，6为错栓螺纹部分的长度：
②抗拉承载力设计值分子数为Q235钢，分母数为Q345钢；?尽可能不采用括号内的规格。
锚栓数据表
证校对设计枣构
图集号
21545--2006
螺栓直径
类型I：棘锚栓数据表
铺固长度1（mm）
混凝土强度等级
360/—
150/200
180/240
210/270
240/310
270/350
300/390
330/430
360/470
410/530
450/580
500/650
540/700
注：①尽可能不采用括号内的规格；C25
100/130
120/160
140/180
160/210
180/240
200/260
220/290
240/310
270/350
300/390
330/430
360/470
②锚固长度栏中分子数为Q235钢，分母数为Q345钢。.6.
铺爪尺寸
1一螺栓：
2一螺母：
3—垫围：
4—灌浆料：
L=l,+12+0.6cs
t,为底板厚度或鞍座高度，可变：为灌浆层厚度
类型I：棘锚栓
审核校对设计枣
图集号
21545—2006
抗拉承载力
设计值
N (kN)
11.8/15.1
16.1/20.7
22.0/28.3
26.9/34.6
34.3/44.1
42.4/54.5
49.4/63.5
64.3/82.6
78.5/101.0
97.2/125.0
114.4/147.1
类型亚a：弯钩锚栓数据表
错固长度1（mm）
混凝土强度等级
≥C40
210/270|180/230|160/210|150/190|140/190250/320|220/280|190/250|180/230160/230
290/370250/320220/290|200/260|190/260330/420|290/370|260/330|230/300|210/300370/480|320/410|290/370|260/340|240/340410/530|360/460|320/410|290/370|270/380450/580|390/500|350/450|320/410|290/410490/630|430/550|380/490|350/450|320/450550/780|480/680|430/600|390/550|360/510620/870530/750470/670430/610400/560680/960|590/830|520/740|480/670|440/620740/1040|640/900|570/800|520/730|480/670注：①尽可能不采用括号内的规格；弯钩尺寸
套管尺寸
$42×3
$42×3
$50×3
$50×3
$50×3
$50×3
②错固长度栏中分子数为Q235钢，分母数为Q345钢（由于制作原因，该类型不推荐使用Q345钢材)：抗覆设防烈度为7、8度时，需分别乘以系数1.05、1.1：③t为套管壁厚
1螺栓：
2—螺母：
3垫围：
4一套管（底板外径及厚度同套管外径及壁厚)，套管可根据工程实际需要进行取舍：5
灌浆料：
L=/,+f+/2+10.92dg:
（套管取消时,J=0)
t,为底板厚度或鞍座高度，可变：5为灌浆层厚度
类型Ⅱa：弯钩锚栓
审核证校对李设计越枣
图集号
21545—2006
1一爆栓：
2一螺母：
3垫围
4一套管（底板外径及厚度同套管外径及壁厚），套管可根据工程实际需要进行取舍；5—灌浆料：
L=l,+f+/2+2.21dg:
(套管取消时,=0)
t,为底板厚度或鞍座高度，可变：2为灌浆层厚度
类型Ⅱb：直钩锚栓
审核M证校对季手设计枣
图集号
21545—2006
