15D502 等电位联结安装

本合订本包括： 15D500《防雷与接地设计施工要点》图集适用于新建、改建和扩建的民用与一般工业建筑物防雷、接地、等电位的设计与施工。图集将D500系列的防雷、接地、等电位等有关术语根据现行国家标准和IEC标准，进行汇总、整理。将一般工业与民用建筑物防雷、接地、等电位连接/联结的设计与施工要点集中汇编，还包括典型示例和相关试验数据。本图集根据防雷与接地设计、施工流程编写设计和施工中的要点。可指导防雷与接地电气工程的设计、施工、监理和验收。 15D501《建筑物防雷设施安装》图集适用于新建、扩建和改建的建、构筑物的防雷设施的设计与安装。内容包括建筑物的接闪杆、接闪带、防雷引下线等防雷装置的安装，独立接闪杆（线）塔的安装和电涌保护器安装三部分。本图集依据《建筑物防雷设计规范》GB 50057和《建筑物电子信息系统防雷技术规范》GB 50343等现行国家标准的有关规定进行修编，按现行规范的要求更新了接闪杆、接闪带等防雷设施的安装方法，并补充了一些新材料、新技术的内容。本图集可供设计和施工人员在工程中根据实际情况直接选用。 15D502《等电位联结安装》图集适用于一般工业与民用建筑物电气装置防间接接触电击和防电磁干扰的等电位联结安装。图集依据现行《建筑物防雷设计规范》GB 50057和《低压配电设计规范》GB 50054，更新和汇编了工程中经常遇到的各种场所和设施的等电位联结安装的做法和和电子信息设备防电磁干扰的等电位联结安装做法。增加了电梯井道和室外电动伸缩门等的等电位联结安装做法，图集可供设计和施工人员在工程中直接选用。

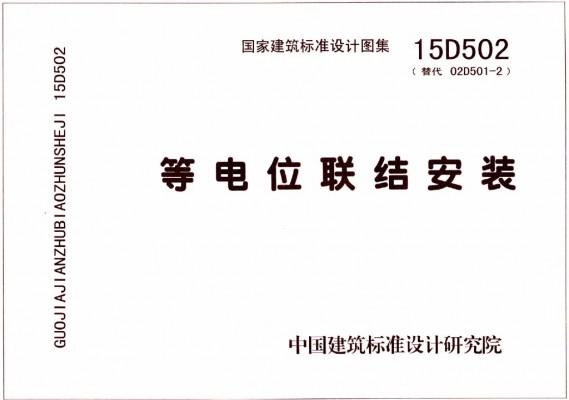

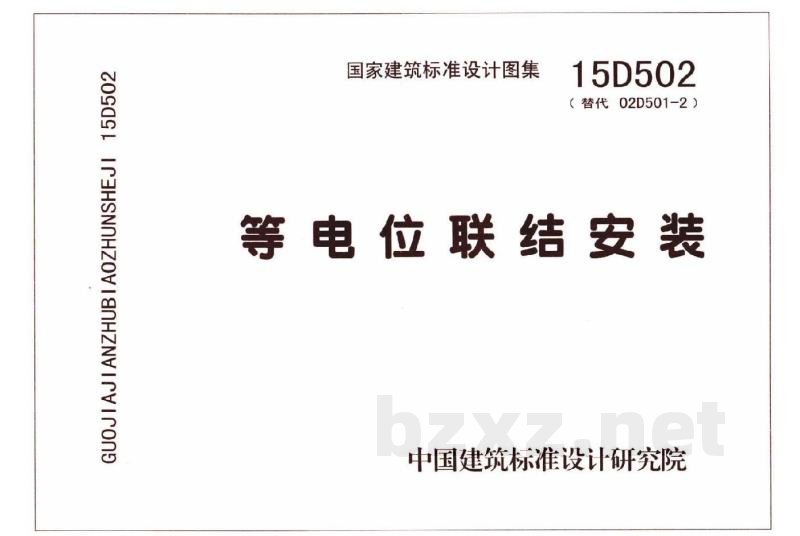

国家建筑标准设计图集 15D502 （替代 02D501-2）
等电位联结安装

批准部门：中华人民共和国住房和城乡建设部
主编单位：中国航空规划建设发展有限公司、中国建筑标准设计研究院有限公司
实行日期：二〇一五年八月一日

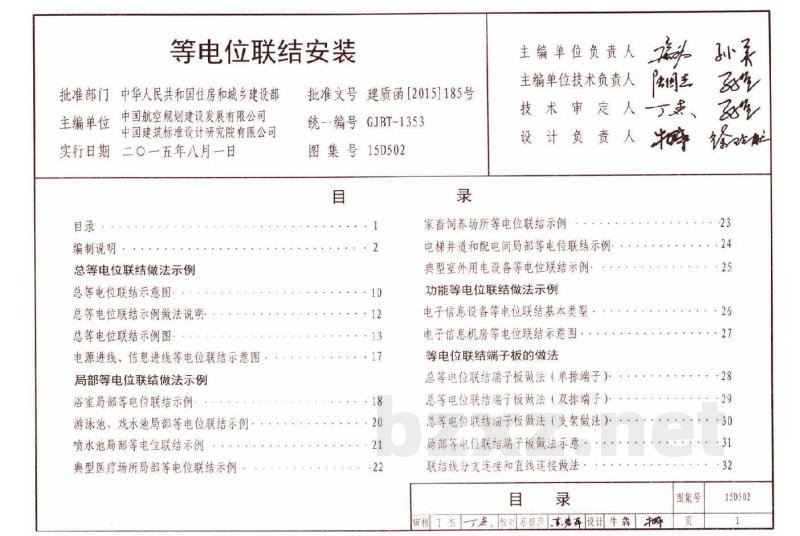

目录
1 编制说明
2 适用范围
3 修编说明
4 图集概述
5 保护等电位联结
5.1 总等电位联结
5.2 辅助等电位联结和局部等电位联结

1 编制说明

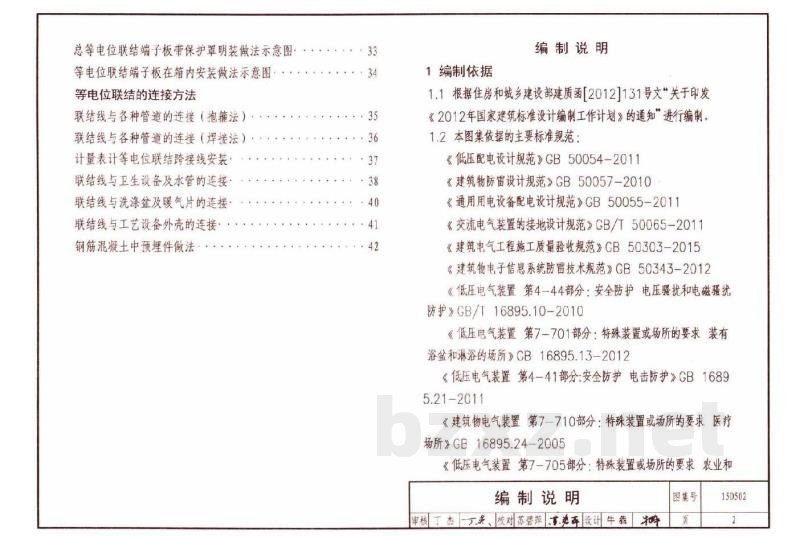

1.1 根据住房和城乡建设部建质函[2012]131号文“关于印发《2012年国家建筑标准设计编制工作计划》的通知”进行编制。

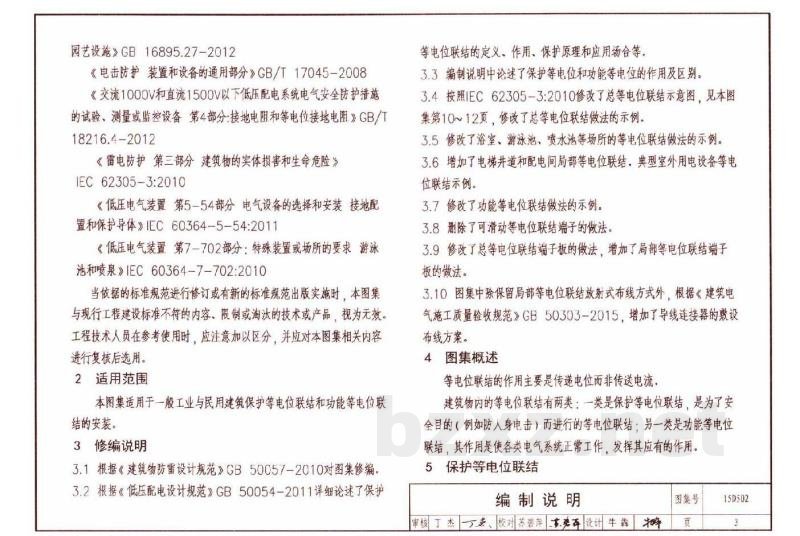

1.2 本图集依据的主要标准规范：《低压配电设计规范》GB50054-2011、《建筑物防雷设计规范》GB50057-2010、《通用用电设备配电设计规范》GB50055-2011、《交流电气装置的接地设计规范》GB/T50065-2011、《建筑电气工程施工质量验收规范》GB50303-2015、《建筑物电子信息系统防雷技术规范》GB50343-2012、《低压电气装置第4-44部分：安全防护电压扰动和电磁骚扰防护》GB/T16895.10-2010、《低压电气装置第7-701部分：特殊装置或场所的要求（装有浴盆和淋浴的场所）》GB16895.13-2012、《低压电气装置第4-41部分：安全防护电击防护》GB16895.21-2011、《建筑物电气装置第7-710部分：特殊装置或场所的要求（医疗场所）》GB16895.24-2005、《低压电气装置第7-705部分：特殊装置或场所的要求（农业和园艺设施）》GB 16895.27-2012、《电击防护装置和设备的通用部分》GB/T17045-2008、《交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第4部分：接地电阻和等电位接地电阻》GB/T18216.4-2012、《雷电防护第三部分建筑物的实体损害和生命危险》IEC62305-3:2010、《低压电气装置第5-54部分电气设备的选择和安装接地配置和保护导体》IEC60364-5-54-2011、《低压电气装置第7-702部分：特殊装置或场所的要求（游泳池和喷泉）》IEC60364-7-702:2010。
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效，工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

2 适用范围
本图集适用于一般工业与民用建筑保护等电位联结和功能等电位联结的安装。

3 修编说明
3.1 根据《建筑物防雷设计规范》GB50057-2010对图集进行修编。
3.2 根据《低压配电设计规范》GB50054-2011详细论述了保护等电位联结的定义、作用、保护原理和应用场合等。
3.3 编制说明中论述了保护等电位和功能等电位的作用及区别。
3.4 按照IEC62305-3:2010修改了总等电位联结示意图，见本图集第10～12页，并修改了总等电位联结做法的示例。
3.5 修改了浴室、游泳池、喷水池等场所的等电位联结做法示例。
3.6 增加了电梯井道和配电间局部等电位联结，以及典型室外用电设备等电位联结示例。
3.7 修改了功能等电位联结做法的示例。
3.8 删除了可滑动等电位联结端子的做法。
3.9 修改了总等电位联结端子板的做法，增加了局部等电位联结端子板的做法。
3.10 根据《建筑电气施工质量验收规范》GB50303-2015，增加了导线连接器的敷设布线方案。

4 图集概述
等电位联结的作用主要是传递电位而非传送电流。建筑物内的等电位联结分为两类：一类是保护等电位联结，是为了安全目的（例如防人身电击）而进行的等电位联结；另一类是功能等电位联结，其作用是使各类电气系统正常工作，发挥其应有的作用。

5 保护等电位联结
5.1 总等电位联结
总等电位联结作用于全建筑物，其在一定程度上可降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。根据《低压配电设计规范》GB50054-2011第5.2.4条，建筑物内的总等电位联结应符合下列规定：
1. 每个建筑物中的下列可导电部分，应做总等电位联结：
1）总保护导体（保护接地导体、保护接地中性导体）；
2）电气装置总接地导体或总接地端子板；
3）建筑物内的水管、燃气管、采暖和空调管道等各种金属干管；
4）可接用的建筑物金属结构部分。
2. 来自外部的第1款规定的可导电部分，应在建筑物内距离引入点最近的地方做总等电位联结。
3. 通信电缆的金属外护层在做等电位联结时，应征得相关部门的同意。
接地母线应尽量在或靠近两防雷区界面处设置。可接用的建筑物金属结构部分，是指在施工中便于进行联结的楼板、梁、柱、基础等建筑构件中的钢筋，这些钢筋都须加以利用，使其成为总等电位联结的一部分。如果一个建筑物有多个电源进线，则每个电源进线处都要在电源进线箱（总配电箱）近旁安装接地母线，实施总等电位联结，以降低每一电源进线所供范围内的电气设备金属外壳和其邻近装置外可导电部分在发生接地故障时的电位差。各个总等电位联结系统之间必须连通，否则当某一电源进线供电范围内发生接地故障时，该范围内电气装置可导电部分和装置外可导电部分的电位升高，而其他电源进线供电范围内没有升高，两者之间的电位差将引发电气事故。进线总配电柜（箱）内的PE母线不能代替专设的接地母线，因总配电柜（箱）内有带危险电压的相线母排和其他金属可导电部分，检测时易不慎触及而引起接地故障和人身电击事故，故须将接地母线单独设置。

5.2 辅助等电位联结和局部等电位联结
总等电位联结虽然能大大降低接触电压，但如果建筑物离电源较远或建筑物内保护线路过长，则保护电器的动作时间和接触电压都可能超过规定的限值，此时可采取辅助等电位联结或局部等电位联结的措施。辅助等电位联结是2.5m伸臂范围内可同时触及的导电部分之间的联结，可使2.5m伸臂范围内可能出现的电位差降低至零伏或接近零伏。局部等电位联结可视为局部范围内的“总等电位联结”，但它与总等电位联结的关系并非总配电箱与分配电箱之间上下级的关系。局部等电位联结可使发生接地故障的预期接触电压降低到接触电压限值以下。下列情况下需做局部等电位联结或辅助等电位联结：根据《低压配电设计规范》GB50054-2011第5.2.5条和第5.2.17条，当电气装置或电气装置某一部分发生接地故障后间接接触的保护电器不能满足自动切断电源的要求时，尚应在局部范围内将前述总等电位联结所列出的可导电部分再做一次局部等电位联结；亦可将伸臂范围内能同时触及的两个导电部分之间做辅助等电位联结。局部等电位联结或辅助等电位联结的有效性应符合下式要求：R ≤ 50/Ia。式中：R为可同时触及的外露可导电部分和装置外可导电部分之间，故障电流产生的电压降引起接触电压的一段线路的电阻（Ω）；Ia为保证间接接触保护电器在规定时间内切断故障回路的动作电流（A）。
