15D501 建筑物防雷设施安装

本合订本包括： 15D500《防雷与接地设计施工要点》图集适用于新建、改建和扩建的民用与一般工业建筑物防雷、接地、等电位的设计与施工。图集将D500系列的防雷、接地、等电位等有关术语根据现行国家标准和IEC标准，进行汇总、整理。将一般工业与民用建筑物防雷、接地、等电位连接/联结的设计与施工要点集中汇编，还包括典型示例和相关试验数据。本图集根据防雷与接地设计、施工流程编写设计和施工中的要点。可指导防雷与接地电气工程的设计、施工、监理和验收。 15D501《建筑物防雷设施安装》图集适用于新建、扩建和改建的建、构筑物的防雷设施的设计与安装。内容包括建筑物的接闪杆、接闪带、防雷引下线等防雷装置的安装，独立接闪杆（线）塔的安装和电涌保护器安装三部分。本图集依据《建筑物防雷设计规范》GB 50057和《建筑物电子信息系统防雷技术规范》GB 50343等现行国家标准的有关规定进行修编，按现行规范的要求更新了接闪杆、接闪带等防雷设施的安装方法，并补充了一些新材料、新技术的内容。本图集可供设计和施工人员在工程中根据实际情况直接选用。 15D502《等电位联结安装》图集适用于一般工业与民用建筑物电气装置防间接接触电击和防电磁干扰的等电位联结安装。图集依据现行《建筑物防雷设计规范》GB 50057和《低压配电设计规范》GB 50054，更新和汇编了工程中经常遇到的各种场所和设施的等电位联结安装的做法和和电子信息设备防电磁干扰的等电位联结安装做法。增加了电梯井道和室外电动伸缩门等的等电位联结安装做法，图集可供设计和施工人员在工程中直接选用。

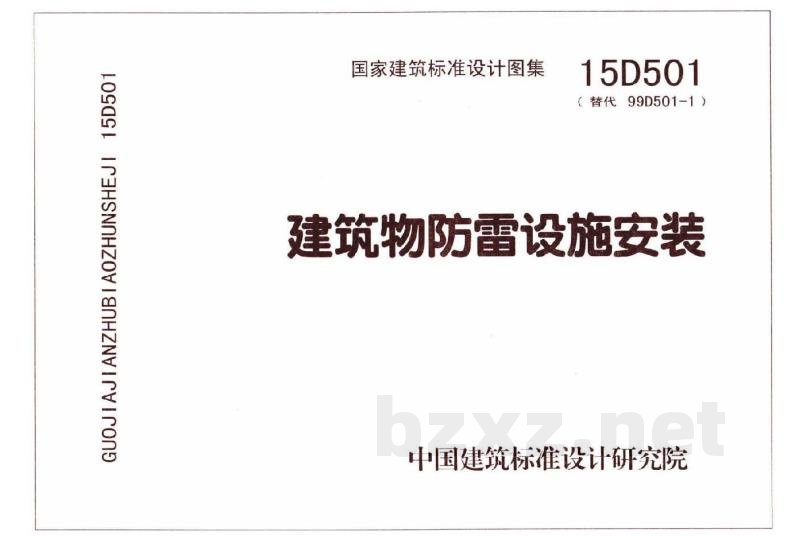

国家建筑标准设计图集 15D501（替代99D501-1）
建筑物防雷设施安装

主编单位：中南建筑设计院股份有限公司
编制组：中国建筑标准设计研究院编制组
批准部门：中华人民共和国住房和城乡建设部
实行日期：二〇一五年八月一日

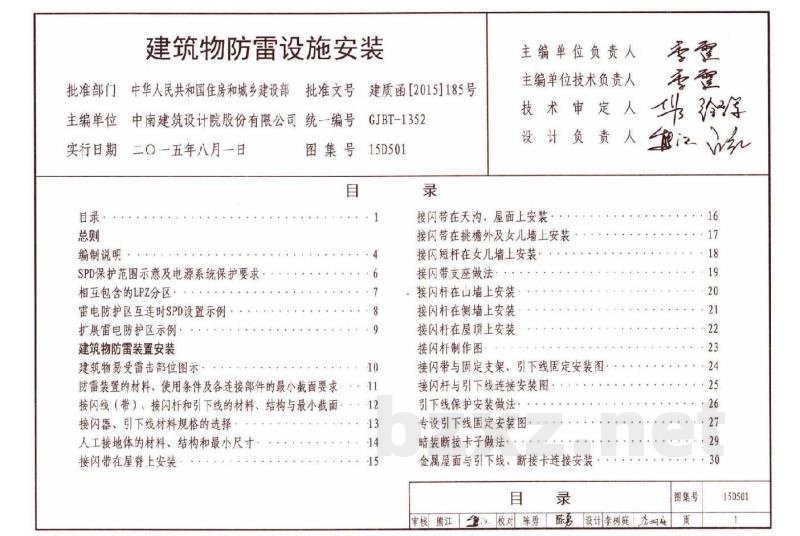

【目录】
1. 总则
2. 防雷装置安装
3. 接闪杆（带）塔安装
4. 电涌保护器等安装

【总则】
1. 编制依据
1.1 根据住房和城乡建设部建质函[2012]1131号文关于印发《2012年国家建筑标准设计编制工作计划》的通知进行编制。
1.2 本图集主要依据的标准、规范包括：
- GB 50057-2010《建筑物防雷设计规范》
- GB 50343-2012《建筑物电子信息系统防雷技术规范》
- GB 4623-2014《环形混凝土电杆》
- GB 50009-2012《高耸结构设计规范》
- GB 50135-2006《钢结构设计规范》
- GB 50017-2003《混凝土结构设计规范》
- GB 50010-2010《建筑地基基础设计规范》
- GB 50007-2011《钢结构焊接规范》
- GB 50204-2015《混凝土结构工程施工质量验收规范》
- GB 50202-2002《建筑地基基础工程施工质量验收规范》
- GB/T 50104-2010《建筑制图标准》
- DL/T 5154-2012、DL/T 5219-2014、DL/T 5130-2001、DL/T 5442-2010、YB/T 5004-2012、CECS 80:2006等相关标准。
1.3 当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容视为无效。工程技术人员在参考使用本图集时，应对适用条件加以区分，并对本图集的相关内容进行复核后选用。

2. 编制目的
本图集提供了多种建筑物防雷设施安装的做法，有利于建筑物防雷设施安装的规范化、标准化，以保证工程的安装质量。

3. 适用范围
本图集适用于第二和第三类防雷建筑物，独立接闪杆（带）塔还适用于第一类防雷建筑物。

4. 主要内容
4.1 本图集此次修编是依据《建筑物防雷设计规范》和《建筑物电子信息系统防雷技术规范》修订后新增或者有变化的条文进行了相应修改，并纳入近年来已成熟的施工做法等内容。
4.2 本图集内容包括总则、建筑物防雷装置安装、接闪杆（带）塔安装、电涌保护器等安装四部分。
4.3 根据《建筑物防雷设计规范》，建筑物应优先利用建筑物符合规范要求的金属体做防雷装置。当不能利用建筑物金属体做接闪器、引下线或接地装置时，才需专设相应的接闪器、引下线或接地装置。本图集建筑物防雷装置部分，仅包括专设的接闪器、引下线、接地装置的安装。

5. 使用方法
5.1 采用本页内详图的索引方法为：详图编号
5.2 采用图集其他页详图的索引方法：详图编号 / 详图所在页号
5.3 图中符号说明：
- b：宽度（扁钢或铜带）
- LPS：防雷装置
- MEB：总等电位联结
- D：圆钢直径
- DN：管材公称直径
- LPZ：防雷区
- LEB：局部等电位联结
- SEB：辅助等电位联结
- SPD：电涌保护器
- LEMP：雷击电磁脉冲
- 5.4 图中所有尺寸除注明者外，均以毫米（mm）为单位。

【防雷区划分与电源系统保护】
- 划分原则：将一个需要保护的空间划分为不同防雷区（LPZ1、LPZ2等）的一般原则。
- 电源系统保护：为有效地防范电子设备的暂态过电压产生的灾害，配电系统中设备的耐冲击电压额定值如下：
装置标称电压（V） 三相系统 230/400（220/380）
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

15D500

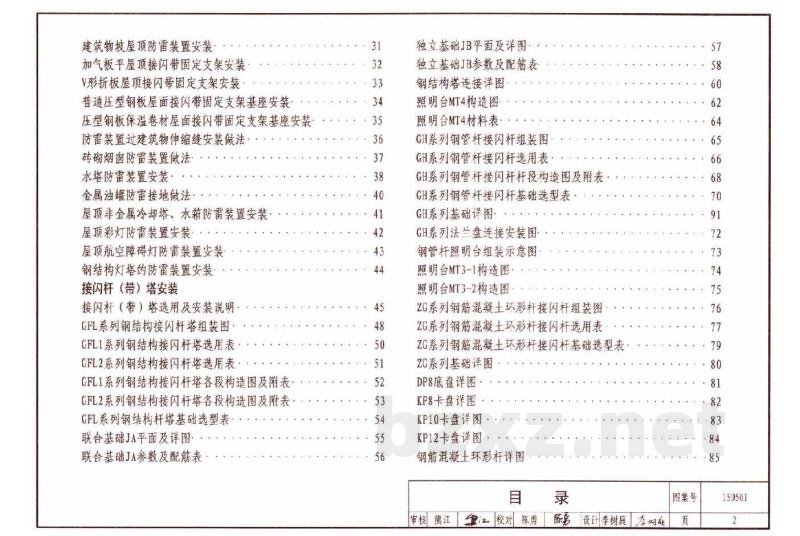

目录
