01J202-2 坡屋面建筑构造（有檩体系）

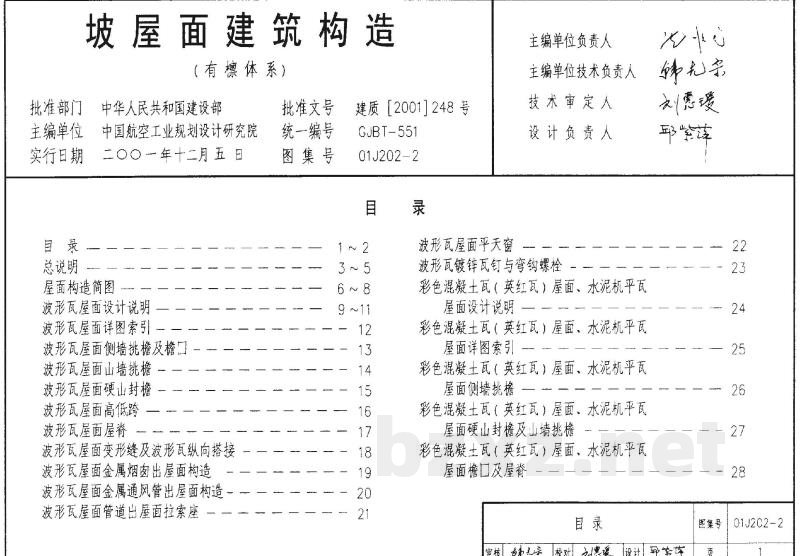

目 录

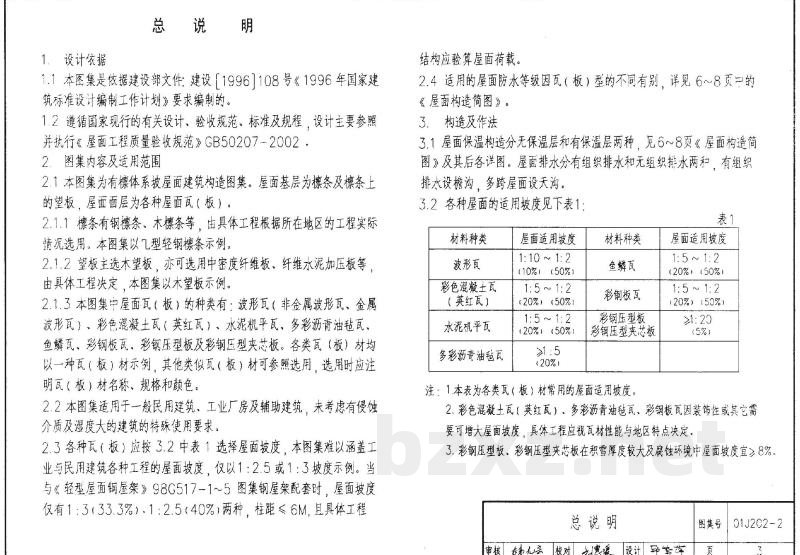

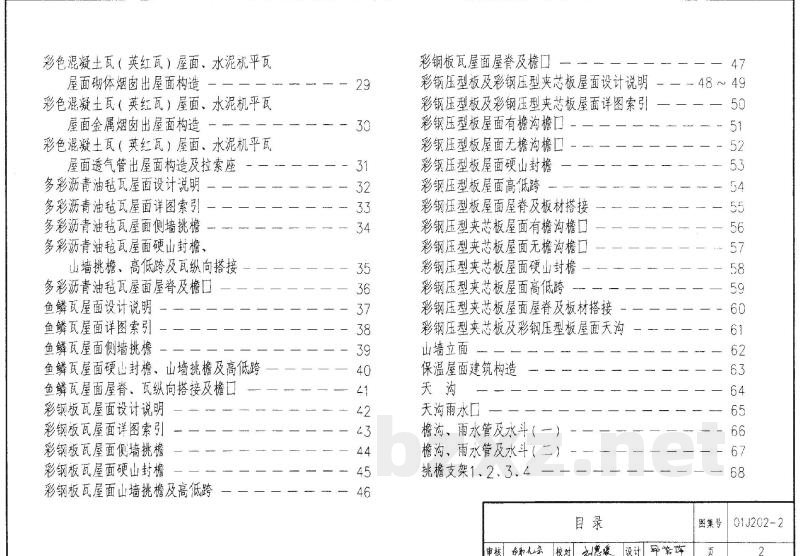

总 说 明

1. 设计依据

1. 本图集是依据建设部文件：建标[1996]108号《1996年国家标准设计编制工作计划》要求编制的。
2. 遵循国家现行的有关设计、验收规范、标准及规程，设计主要参照并执行《屋面工程质量验收规范》GB50207-2002。

2. 图集内容及适用范围

1. 本图集为有檩体系坡屋面建筑构造图集，屋面基层为檩条及檩条上的望板，屋面板层为各种瓦（板）。
2. 檩条有钢檩条、木檩条等，由具体工程根据所在地区的工程实际情况选用。本图集以C型轻钢檩条为例。
3. 望板首选木望板，亦可选用中密度纤维板、纤维水泥加压板等，由具体工程决定。本图集以木望板为例。
4. 本图集中屋面瓦（板）的种类有：波形瓦（非金属波形瓦、金属波形瓦）、彩色混凝土瓦（英红瓦）、水泥机平瓦、多彩沥青油毡瓦、鱼鳞瓦、彩钢板瓦、彩钢压型板及彩钢压型夹芯板。各类瓦（板）材均以一种瓦（板）材为例，其他类似瓦（板）材可参照选用，选用时应注明瓦（板）材名称、规格和颜色。
5. 本图集适用于一般民用建筑、工业厂房及辅助建筑，未考虑有侵蚀介质及湿度大的建筑的特别使用要求。
6. 各种瓦（板）应按3.2中表1选择屋面坡度。本图集难以涵盖工业与民用建筑各种工程的屋面坡度，仅以1:2.5或1:3坡度为例。当与《轻型屋面钢屋架》98G517-1~5图集钢屋架配套时，屋面坡度仅有1:3(33.3%)、1:2.5(40%)两种；柱距≤6m，且具体工程

结构应验算屋面荷载。

4. 适用的瓦面防水等级瓦（板）型的不同有别，详见6~8页中的《屋面构造简图》。

3. 构造及作法

1. 屋面保温构造分无保温层和有保温层两种，见6~8页《屋面构造简图》及其后各详图。屋面排水分有组织排水和无组织排水两种，有组织排水设檐沟，多跨屋面设天沟。
2. 各种屋面的适用坡度见表1：

表 1

注：1. 本表为各类瓦（板）材常用的屋面适用坡度。

2. 彩色混凝土瓦（英红瓦）、多彩沥青油毡瓦、彩钢板瓦因装饰性或其它需要可增大屋面坡度，具体工程应视材料性能与地区特点决定。
3. 彩钢压型板、彩钢压型夹芯板在积雪厚度较大及腐蚀环境中屋面坡度宜≥8%。

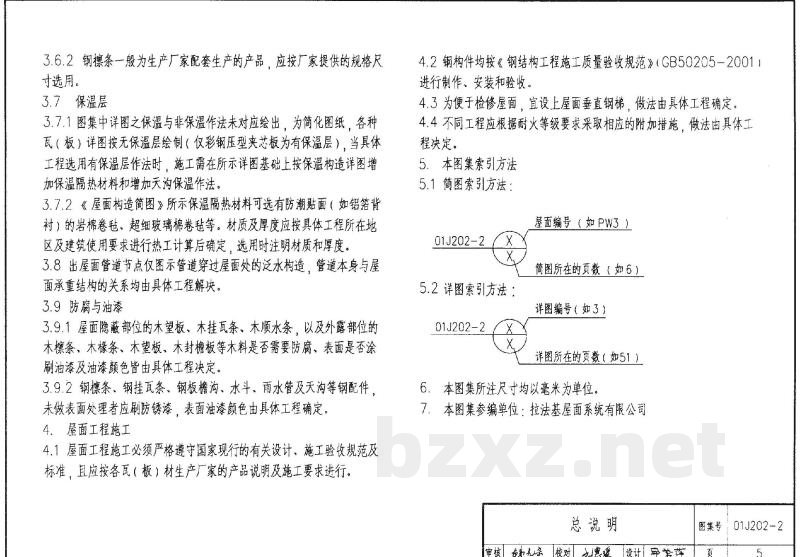

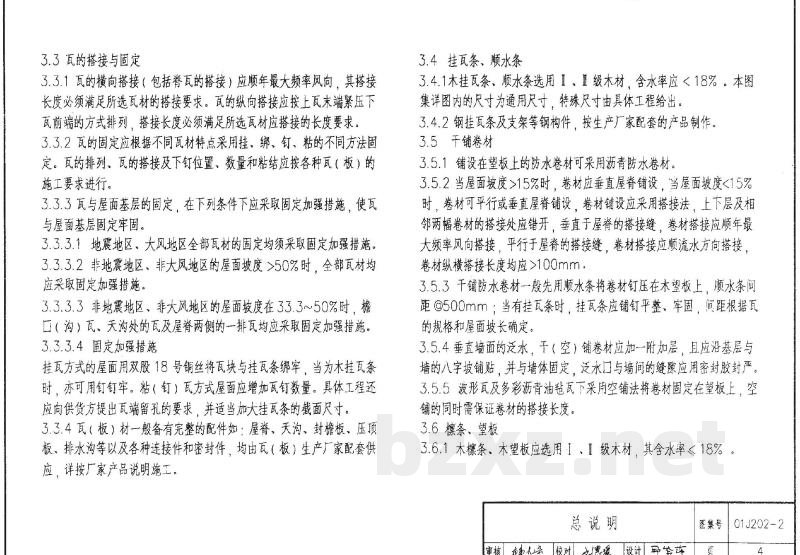

总 说 明 图集号 01J202-2
