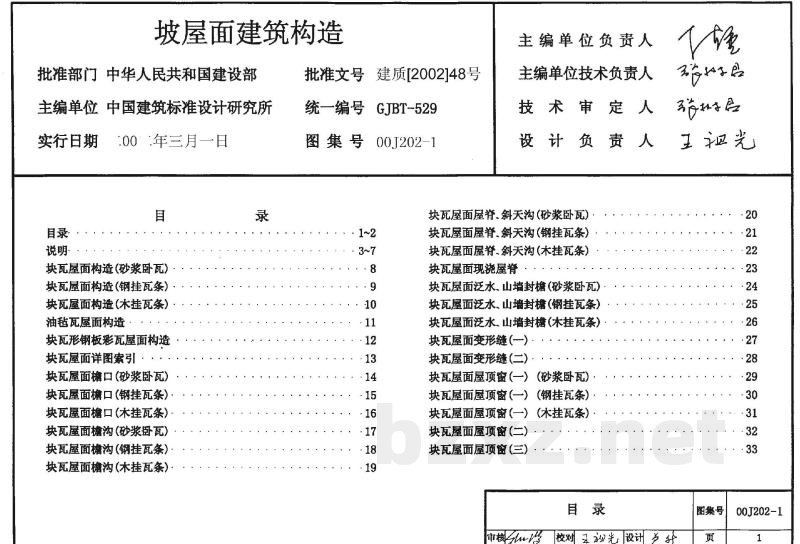

00J202-1、00(03)J202-1 坡屋面建筑构造（一）（含2003年局部修改版）

坡屋面建筑构造

批准部门：中华人民共和国建设部
主编单位：中国建筑标准设计研究所
实行日期：二00二年三月一日

批准文号：建质[2002]48号
统一编号：GJBT-529
图集号：00J202-1

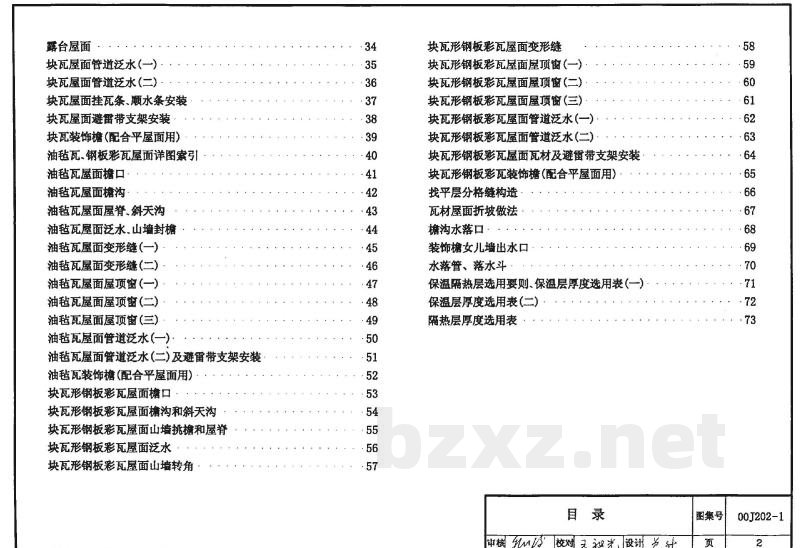

露台屋面 ······ 34
块瓦屋面管道泛水(一) ······ 35
块瓦屋面管道泛水(二) ······ 36
块瓦屋面挂瓦条、顺木条安装 ······ 37
块瓦屋面避雷带支架安装 ······ 38
块瓦装饰檐（配合平屋面用） ······ 39
油毡瓦、钢板彩瓦屋面详图索引 ······ 40
油毡瓦屋面檐口 ······ 41
油毡瓦屋面檐沟 ······ 42
油毡瓦屋面板脊、斜天沟 ······ 43
油毡瓦屋面泛水、山墙封檐 ······ 44
油毡瓦屋面变形缝(一) ······ 45
油毡瓦屋面变形缝(二) ······ 46
油毡瓦屋面板顶窗(一) ······ 47
油毡瓦屋面板顶窗(二) ······ 48
油毡瓦屋面板顶窗(三) ······ 49
油毡瓦屋面管道泛水(一) ······ 50
油毡瓦屋面管道泛水(二)及避雷带支架安装 ······ 51
油毡瓦装饰檐（配合平屋面用） ······ 52
块瓦形钢板彩瓦屋面板口 ······ 53
块瓦形钢板彩瓦屋面板沟和斜天沟 ······ 54
块瓦形钢板彩瓦屋面山墙挑檐和板脊 ······ 55
块瓦形钢板彩瓦屋面泛水 ······ 56
块瓦形钢板彩瓦屋面板转角 ······ 57

块瓦形钢板彩瓦屋面变形缝 ······ 58
块瓦形钢板彩瓦屋面板顶窗(一) ······ 59
块瓦形钢板彩瓦屋面板顶窗(二) ······ 60
块瓦形钢板彩瓦屋面板顶窗(三) ······ 61
块瓦形钢板彩瓦屋面管道泛水(一) ······ 62
块瓦形钢板彩瓦屋面管道泛水(二) ······ 63
块瓦形钢板彩瓦屋面板材及避雷带支架安装 ······ 64
块瓦形钢板彩瓦装饰檐（配合平屋面用） ······ 65
找平层分格缝构造 ······ 66
板材料屋面板坡做法 ······ 67
檐沟水落口 ······ 68
装饰檐女儿墙出水口 ······ 69
水落管、落水斗 ······ 70
保温隔热层选用要则、保温层厚度选用表(一) ······ 71
保温层厚度选用表(二) ······ 72
隔热层厚度选用表 ······ 73

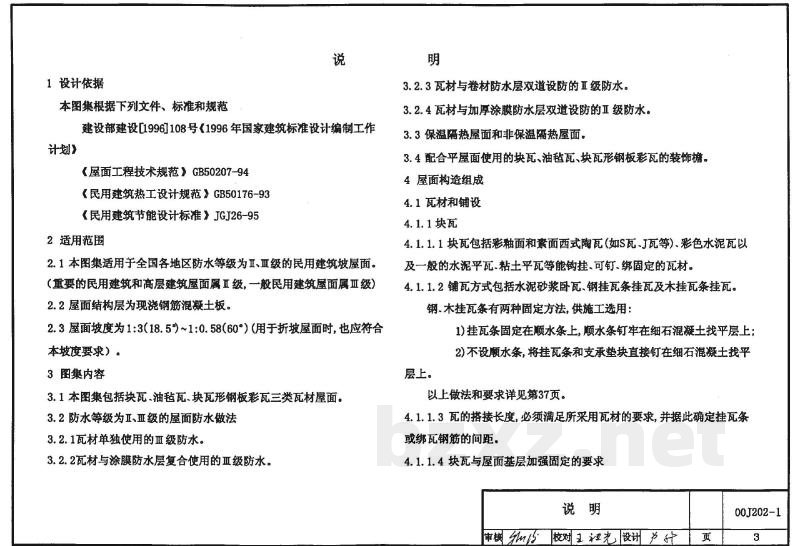

1 设计依据

本图集根据下列文件、标准和规范：

• 建设部建设[1996]108号《1996年国家建筑标准设计编制工作计划》
• 《屋面工程技术规范》GB50207-94
• 《民用建筑热工设计规范》GB50176-93
• 《民用建筑节能设计标准》JGJ26-95

2 适用范围

• 2.1 本图集适用于全国各地区防水等级为Ⅱ、Ⅲ级的民用建筑坡屋面。（重要的民用建筑和高层建筑屋面属Ⅱ级，一般民用建筑屋面属Ⅲ级）
• 2.2 屋面结构层为现浇钢筋混凝土板。
• 2.3 屋面坡度为1:3(18.5°)~1:0.58(60°)（用于折坡屋面时，也应符合本坡度要求）。

3 图集内容

• 3.1 本图集包括块瓦、油毡瓦、块瓦形钢板彩瓦三类瓦材屋面。
• 3.2 防水等级为Ⅱ、Ⅲ级的屋面防水做法
• 3.2.1 瓦材单独使用的Ⅲ级防水。
• 3.2.2 瓦材与涂膜防水层复合使用的Ⅲ级防水。
• 3.2.3 瓦材与卷材防水层双道设防的Ⅱ级防水。

• 3.2.4 瓦材与加厚涂膜防水层双道设防的Ⅱ级防水。
• 3.3 保温隔热屋面和非保温隔热屋面。
• 3.4 配合平屋面使用的块瓦、油毡瓦、块瓦形钢板彩瓦的装饰檐。

4 屋面构造组成

• 4.1 瓦材和铺设
• 4.1.1 块瓦
• 4.1.1.1 块瓦包括彩釉面和素面西式陶瓦（如S瓦、J瓦等）、彩色水泥瓦以及一般的水泥平瓦、粘土平瓦等能钩挂、可钉、绑固定的瓦材。
• 4.1.1.2 铺瓦方式包括水泥砂浆卧瓦、钢挂瓦条挂瓦及木挂瓦条挂瓦。钢、木挂瓦条有两种固定方法，供施工选用：
1. 1) 挂瓦条固定在顺水条上，顺水条钉牢在细石混凝土找平层上；
2. 2) 不设顺水条，将挂瓦条和支承垫块直接钉在细石混凝土找平层上。

以上做法和要求详见第37页。

• 4.1.1.3 瓦的搭接长度，必须满足所采用瓦材的要求，并据此确定挂瓦条或绑扎钢筋的间距。

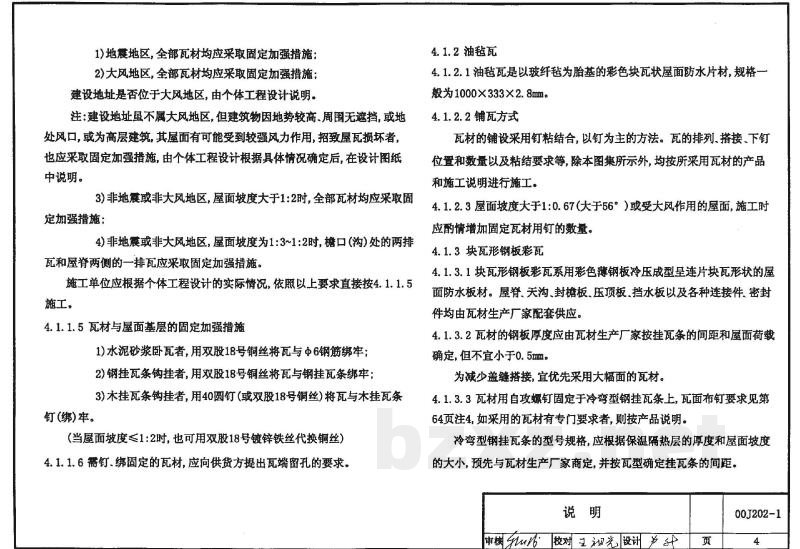

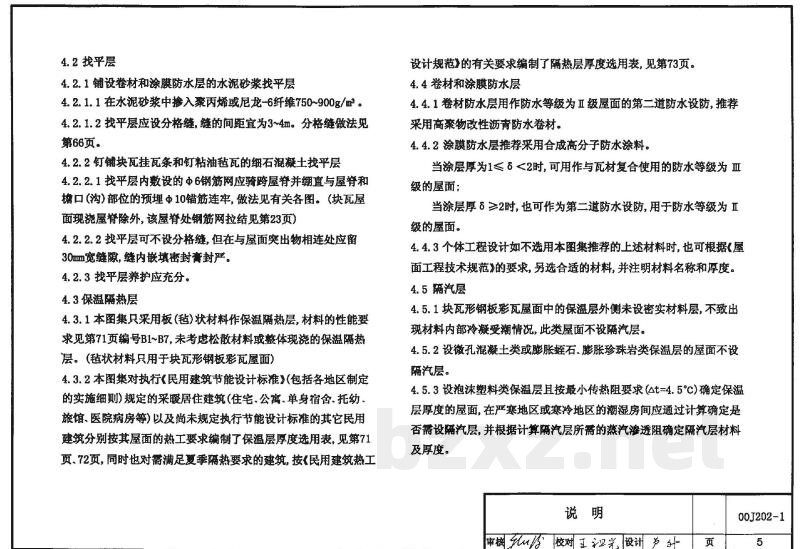

• 4.1.1.4 块瓦与屋面基层加强固定的要求
