09G901-2 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙结构）

　　09G901-2《混凝土结构施工钢筋排布规则与构造详图》国家建筑标准设计图集是对06G901-1 的补充，是对03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》（现浇混凝土框架、剪力墙、框架－剪力墙结构、框支剪力培结构）国家标准图集钢筋排布的细化和延伸，配合03G101-1 图集解决施工中的钢筋翻样计算和现场安装绑扎，从而实现设计构造与施工建造的有机结合，为施工人员进行钢筋排布和下料提供技术依据。 本图集适用于非抗震地区和抗震设防烈度为6～9度地区的现浇混凝土框架、剪力墙、框架－剪力墙结构、框支剪力墙结构。

09G901-2：混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙结构）

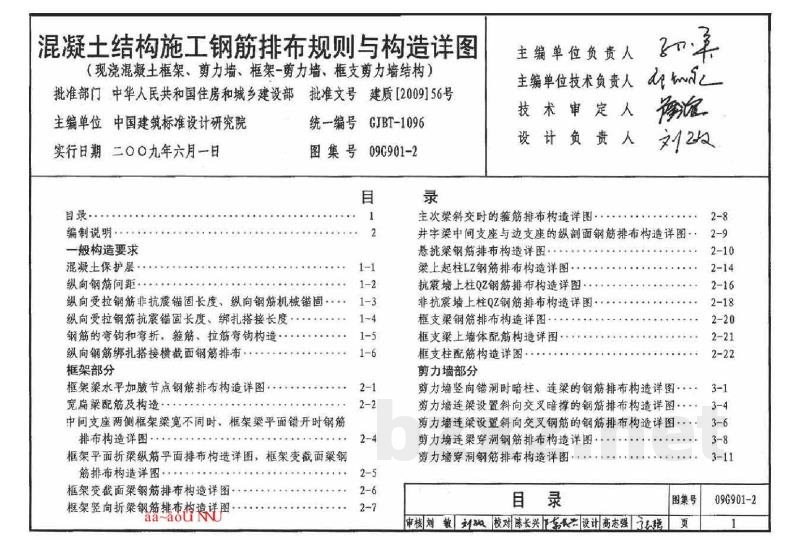

目录

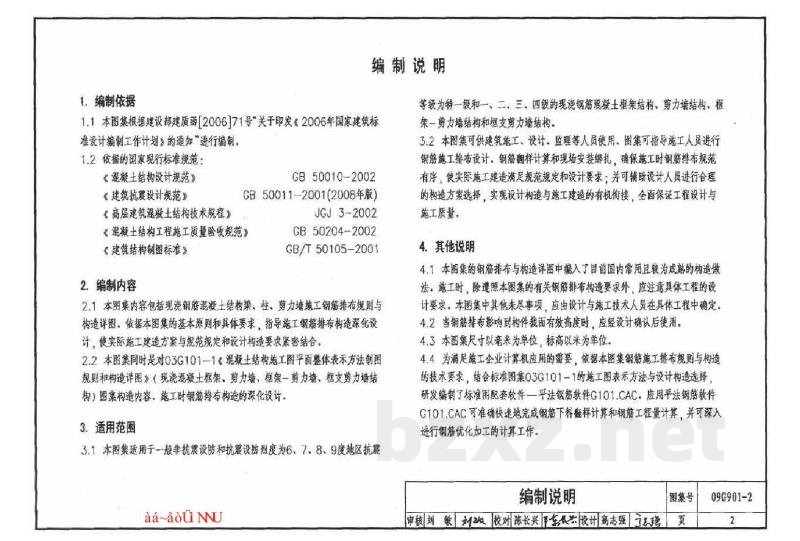

编制说明
一般构造要求

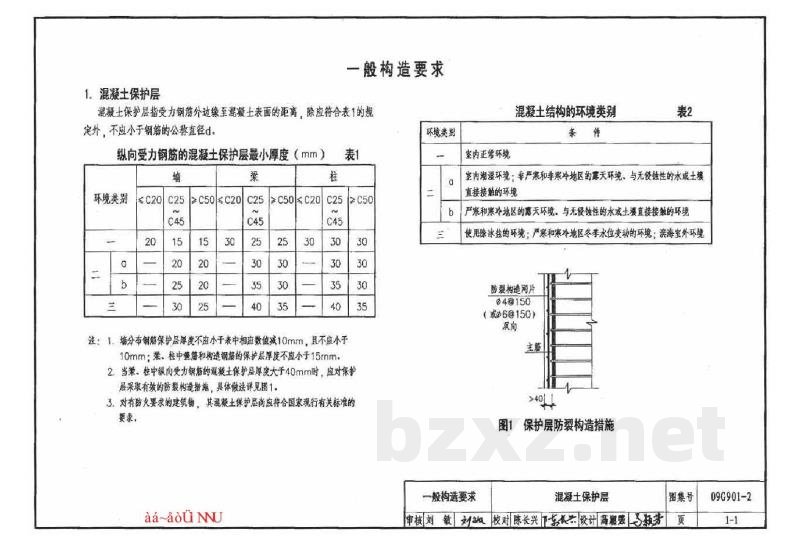

混凝土保护层
纵向钢筋间距
纵向受拉钢筋非抗震锚固长度、纵向钢筋机械锚固
纵向受拉钢筋抗震锚固长度、绑扎搭接长度
钢筋的弯钩和弯折，箍筋、拉筋弯钩构造
纵向钢筋绑扎搭接横截面钢筋排布
框架部分
框架梁水平加腋节点钢筋排布构造详图
宽扁梁配筋及构造
中间支座两侧框架梁宽不同时、框架梁平面错开时钢筋排布构造详图
框架平面折梁纵筋平面排布构造详图，框架变截面梁钢筋排布构造详图
框架变截面梁钢筋排布构造详图
框架竖向折梁钢筋排布构造详图
主次梁斜交时的箍筋排布构造详图
井字梁中间支座与边支座的纵剖面钢筋排布构造详图
悬挑梁钢筋排布构造详图
梁上起柱LZ钢筋排布构造详图
抗震墙上柱QZ钢筋排布构造详图
非抗震墙上柱QZ钢筋排布构造详图
框支梁钢筋排布构造详图
框支梁上墙体配筋构造详图
框支柱配筋构造详图
剪力墙部分
剪力墙竖向错洞时暗柱、连梁的钢筋排布构造详图
剪力培连梁设置斜向交叉暗撑的钢筋排布构造详图
剪力墙连梁设置斜向交叉钢筋的钢筋排布构造详图
剪力墙连梁穿洞钢筋排布构造详图
剪力墙穿洞钢筋排布构造详图
