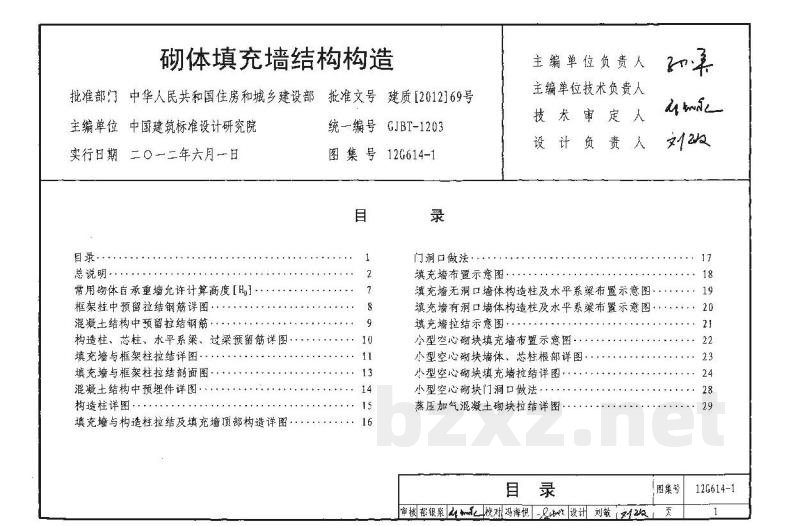

12G614-1 砌体填充墙结构构造

目 录

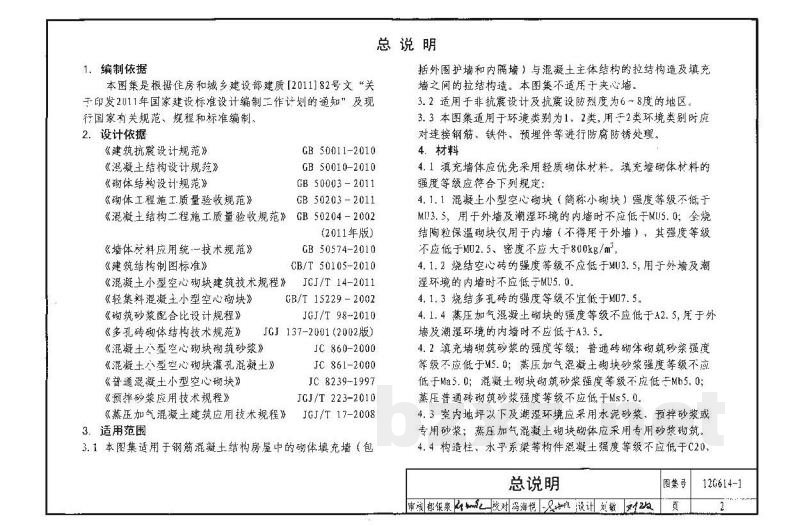

总说明

1. 编制依据

本图集是根据住房和城乡建设部建质〔2011〕82号文“关于印发2011年国家建设标准设计编制工作计划的通知”及现行国家有关规范、规程和标准编制。

2. 设计依据

3. 适用范围

3.1 本图集适用于钢筋混凝土结构房屋中的砌体填充墙（包括外围护墙和内隔墙）与混凝土主体结构的拉结构造及填充墙之间的拉结构造。本图集不适用于夹心墙。

3.2 适用于非抗震设计及抗震设防烈度为6~8度的地区。

3.3 本图集适用于环境类别为1、2类，用于2类环境类别时应连接钢筋、铁件、预埋件等进行防腐防锈处理。

4. 材料

4.1 填充墙体应优先采用轻质砌体材料。填充墙砌体材料的强度等级应符合下列规定：

4.1.1 混凝土小型空心砌块（简称小砌块）强度等级不应低于MU3.5，用于外墙及潮湿环境的内墙时不应低于MU5.0；全烧结陶粒保温砌块仅用于内墙（不得用于外墙），其强度等级不应低于MU2.5、密度不应大于800kg/m³。

4.1.2 烧结空心砖的强度等级不应低于MU3.5，用于外墙及潮湿环境的内墙时不应低于MU5.0。

4.1.3 烧结多孔砖的强度等级不宜低于MU7.5。

4.1.4 蒸压加气混凝土砌块的强度等级不应低于A2.5，用于外墙及潮湿环境的内墙时不应低于A3.5。

4.2 填充墙砌筑砂浆的强度等级：普通砖砌体砌筑砂浆强度等级不应低于M5.0；蒸压加气混凝土砌块砌筑砂浆强度等级不应低于Mb5.0；混凝土砌块砌筑砂浆强度等级不应低于Mb5.0；蒸压普通砖砌体砌筑砂浆强度等级不应低于Ms5.0。

4.3 室内地坪以下及潮湿环境应采用水泥砂浆、拌粉砂浆或专用砂浆；蒸压加气混凝土砌块砌体应采用专用砂浆砌筑。

4.4 构造柱、水平系梁等构件混凝土强度等级不应低于C20。

用于2类环境时, 混凝土强度等级不应低于C25; 灌注混凝土强度等级不应低于C30。

4.5 钢筋: 箍筋采用HPB300(φ), 拉结钢筋采用HRB300(中)或HRB335(Φ)或HRB400(Φ)。构造柱、水平系梁主筋采用B335(Φ)或HRB400(Φ)。也可采用满足伸长率要求的冷轧带肋钢筋。

4.6 预埋件: 预埋件锚板宜采用Q235-A级钢, 锚筋应采用HPB300、HRB335或HRB400。严禁采用冷加工钢筋。设置预埋件的结构构件, 混凝土强度等级不应低于C20。

4.7 焊条: 焊条的型号为E4303、E5003, 并应符合《钢钎焊接及验收规程》JGJ 18的规定。

4.8 若实际工程中必须采用蒸压粉煤灰砖时, 宜在砂浆中添加外加剂。当墙体厚度小于240mm时, 应设拉结钢筋或构造柱。

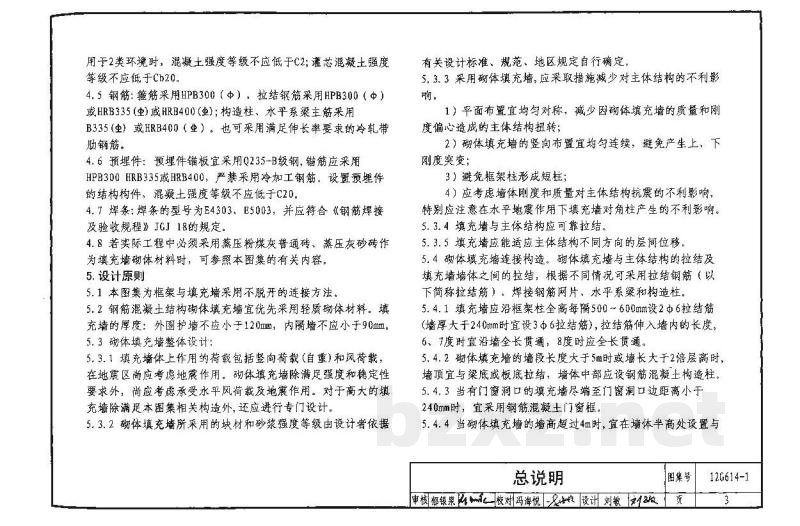

5 设计原则

5.1 本图集为框架与填充墙采用不脱开的连接方法。

5.2 钢筋混凝土结构砌体填充墙宜优先选用轻骨料混凝土砌块。填充墙的厚度: 外墙不应小于240mm, 内隔墙不应小于90mm。

5.3 砌体填充墙整体设计:

5.3.1 填充墙体上作用的荷载包括竖向荷载(自重)和风荷载。在抗震设防区还应考虑地震作用。砌体填充墙的强度除满足强度和稳定性要求外, 尚应考虑承受水平风荷载及地震作用。对于高大的填墙应进行专门设计。

5.3.2 砌体填充墙所采用的块材和砂浆强度等级由设计者依据有关设计标准、规范、地区规定自行确定。

5.3.3 采用砌体填充墙, 应采取有效措施减少对主体结构的不利影响:

1. 平面布置宜均匀对称, 减少因砌体填充墙的质量和刚度偏心造成的主体结构扭转;
2. 砌体填充墙的竖向布置宜均匀连续, 避免产生上、下刚度突变;
3. 避免框架柱形成短柱;
4. 应考虑墙体刚度和质量对结构抗震的不利影响。特别应注意在水平地震作用下填充墙对角柱产生的不利影响。

5.3.4 填充墙与主体结构应可靠拉结。

5.3.5 填充墙应能适应主体结构不同方向的层间位移。

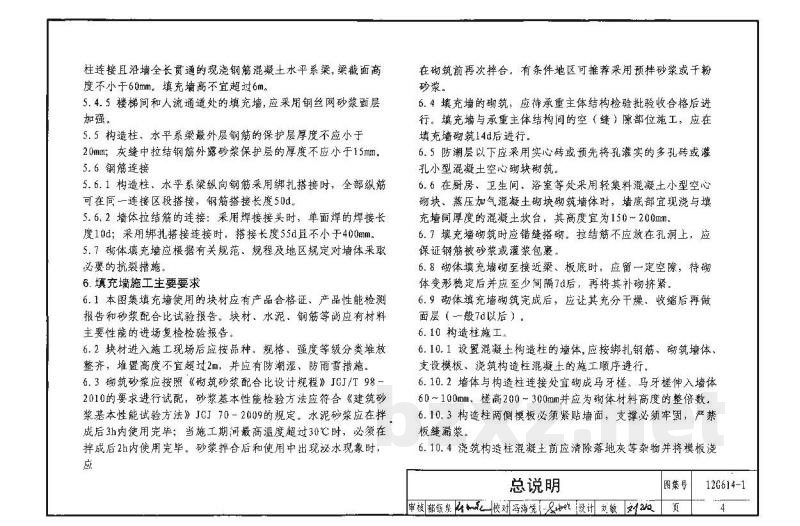

5.4 砌体填充墙连接构造。砌体填充墙与主体结构的拉结及填充墙体之间的拉结, 根据不同情况可采用拉结钢筋(以下简称拉结筋)、焊接钢筋网片、水平系梁和构造柱等:

5.4.1 填充墙应沿框架柱全高每隔500~600mm设2φ6拉结筋(墙厚大于240mm时宜设3φ6拉结筋)。拉结筋伸入墙内的长度, 6、7度时应沿墙体全长贯通, 8度时应全长贯通。

5.4.2 砌体填充墙的墙段长度大于5m或墙高大于2倍层高时, 墙顶宜与梁底或板底拉结。墙体中部应设钢筋混凝土构造柱。

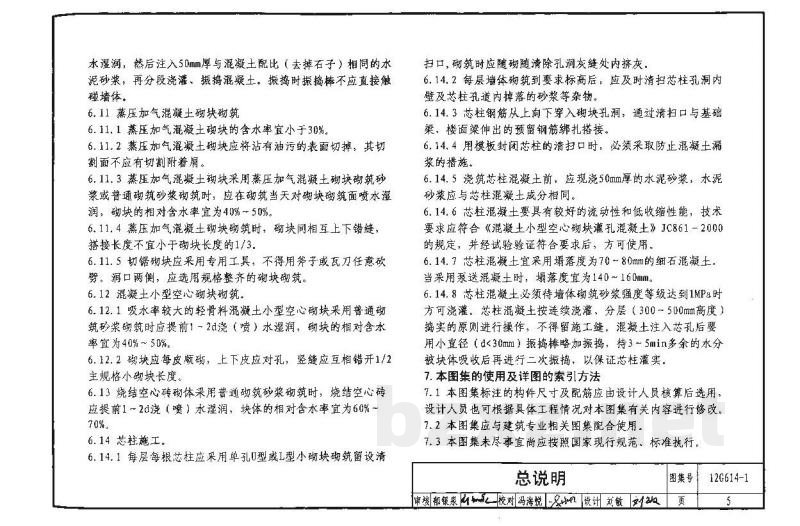

5.4.3 当有门窗洞口的填充墙尽端至门窗洞口边距离小于240mm时, 宜采用钢筋混凝土过梁。
