14CG16 横孔连锁混凝土小型空心砌块填充墙

　　14CG16《横孔连锁混凝土小型空心砌块填充墙》(参考图)图集, 适用于全国各气候分区，非抗震设计和抗震设防烈度为6~9度地区的钢筋混凝土及砌体结构中采用横孔连锁砌块的填充墙。　　编制内容主要包括以下几方面：　　1. 总说明对横孔连锁砌块类型（口字形、田字形和H字形）、规格尺寸，质量要求，建筑和结构设计，生产制作、包装堆放和运输及施工要求等方面较详尽地进行了说明。　　2. 编制了不同墙体厚度的热工性能指标及适用相应气候区节能要求的参考选用表，供设计技术人员选用。　　3. 按不同抗震设防烈度编制了建筑、结构刚性或柔性连接构造详图，供设计、施工者结合具体工程要求选用。　　4. 为便于工程设计选用，本图集编制了墙体允许计算高度和组合柱配筋表。　　本图集的编制符合我国国情，从生产、设计及施工各方面系统地提出了横孔连锁砌块的构造和施工工艺特点，质量保证措施和控制要求，能很好地指导预制厂、工程设计和施工技术人员应用。

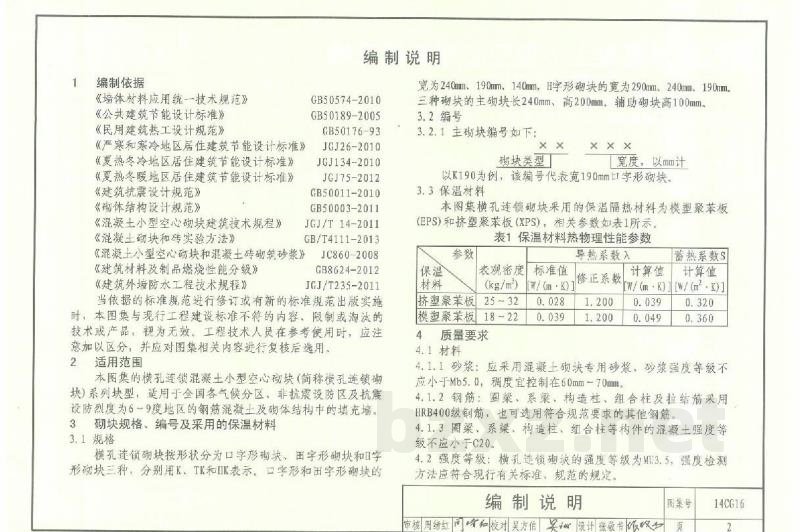

14CG16 横孔连锁混凝土小型空心砌块填充墙参考图集 编制单位：中国建筑标准设计研究院 实行日期：2014年9月1日 目录 1 编制说明 2 适用范围 3 砌块规格、编号及采用的保温材料 4 材料性能 5 建筑设计 6 结构设计 7 生产、检验与验收 2 适用范围 本图集的横孔连锁混凝土小型空心砌块（简称横孔连锁砌块）系列块型，适用于全国各气候分区、非抗震设防区及抗震设防烈度为6~9度地区的钢筋混凝土及砌体结构中的填充墙。 3 砌块规格、编号及采用的保温材料 3.1 规格 横孔连锁砌块形状分为口字形砌块、田字形砌块和字形砌块三种，分别用K、TK和IK表示。口字形和田字形砌块的主砌块长240mm、高200mm，辅助砌块高100mm。砌块宽度分为140mm、190mm、240mm；H字形砌块的宽度为190mm、240mm、290mm。 3.2 编号 3.2.1 主砌块编号示例：以K190为例，代表宽度为190mm的口字形块。 3.3 保温材料 本图集采用的保温隔热材料为模塑聚苯板(EPS)和挤塑聚苯板(XPS)，相关参数见下表。 表1 保温材料热物理性能参数 | 参数 | 挤塑聚苯板 (XPS) | 模塑聚苯板 (EPS) | | :--- | :--- | :--- | | 表观密度 (kg/m³) | 25~32 | 18~22 | | 导热系数 [W/(m·K)] (标准值) | 0.028 | 0.039 | | 导热系数 [W/(m·K)] (修正系数) | 1.200 | 1.200 | | 导热系数 [W/(m·K)] (计算值) | 0.039 | 0.049 | | 蓄热系数 | 0.320 | 0.360 | 4 材料性能 4.1 材料要求 4.1.1 砂浆：应采用混凝土砌块专用砂浆，强度等级不应小于Mb5.0，稠度宜控制在60mm~70mm。 4.1.2 钢筋：圈梁、系梁、构造柱、组合柱及拉结筋采用HRB400级钢筋。 4.1.3 构件混凝土强度：圈梁、系梁、构造柱、组合柱等构件的混凝土强度等级不应小于C20。 4.2 强度等级：横孔连锁砌块的强度等级为M13.5。 4.3 尺寸偏差：长、宽、高尺寸的允许偏差为±2mm，接触面凹凸允许偏差为±0.5mm，其他尺寸允许偏差为±1mm。 4.4 其他性能：吸水率不大于20%，碳化系数不小于0.85，软化系数不小于0.85，线膨胀系数不宜大于1.0×10⁻⁵/℃。 表2 砌块材料抗冻性能 | 适用条件 | 夏热冬暖 | 夏热冬冷 | 寒冷地区 | 严寒地区 | | :--- | :--- | :--- | :--- | :--- | | 强度损失(%) | F15 | F25 | F35 | F50 | | 质量损失(%) | 平均值≤5 | 平均值≤25 | 单块最大值≤30 | 单块最大值≤10 | 表3 干缩率和相对含水率 相对含水率(%)：不大于75%（年平均相对湿度>75%时）、50%~75%、<50%。 干缩率(%)：≤0.030（夏热冬暖）、0.030~0.045（夏热冬冷）、5/4/3（参考值）。 5 建筑设计 5.1 墙体及间墙 5.1.1 墙体类型：分为单叶砌块墙体和夹心墙体。夹心墙外两叶墙体均采用140mm厚砌块砌筑，中间设置保温层（聚苯板或其他材料），保温层厚度不宜大于100mm。内外两叶墙体间应设置拉结件。 5.1.2 施工要求：墙体竖向高度宜符合100mm的倍数；砌筑时宜以240mm长的主砌块为主；上下宜错缝1/2搭接。 5.2 防火 5.2.1 夹心墙在房屋高度方向每层应设阻火带。 5.2.2 夹心墙和自保温墙保温层的燃烧性能不应低于B2级。 5.2.3 防火墙内保温层的燃烧性能应为A级。 5.3 节能 5.3.1 外墙可采用外保温系统、自保温墙或夹心墙。结构性热桥部位的传热阻不应小于外墙要求的最小传热阻。 5.3.2 在夏热冬冷和夏热冬暖地区，建议采用外反射外遮阳、外通风等隔热措施。 5.3.3 分户墙和空调房间隔墙可采用自保温墙。 6 结构设计 6.1 结构构造 6.1.1 配筋带设置：沿墙高范围每两皮设置纵向拉结钢筋，布置在砌块顶部凹槽内并用Mb5.0级及以上砂浆灌实。当墙厚为140mm时可配置1根$phi$6钢筋；当墙厚为290mm时应配置2根$phi$6钢筋。 6.1.2 系梁设置：墙高超过4m时宜在墙高中部设置水平系梁；墙高超过6m时，系梁间距不宜大于2m，截面高度不小于60mm。 6.1.3 节点构造：墙端与构造柱、框架柱相接处需设马牙槎。墙体无填充保温材料时，端部砌块内设30mm厚堵块。 6.1.4 拉结件：夹心墙拉结件设在配筋带处，每500mm、每两皮砌块呈梅花形布置。 6.1.5 计算高度：横孔连锁砌块填充墙的允许计算高度见图集第28页。 6.1.6 防腐：所有连接用钢筋、金属配件、预埋件等均应做防腐防锈处理。 6.2 刚性连接 6.2.1 对抗震设防建筑，当墙长大于5m或大于2倍层高时，墙顶应与梁拉结，中部应设构造柱。 6.2.2 砌块与柱、剪力墙相接处应采用30mm厚堵块堵实，灰缝须饱满，并进行二次补浆勾缝，凹进墙面5mm。 6.2.3 墙体靠近梁底、板底时，应预留约100mm空隙，待墙体砌筑28d后用实心小砌块斜砌顶紧并填实。 6.3 柔性连接 6.3.1 墙体与柱、剪力墙相接处及墙顶与梁底、板底间，应预留15mm~20mm宽的缝隙。缝隙中间宜嵌塞聚乙烯棒材，两侧填充聚氨酯泡沫填缝剂或其它柔性材料，再用柔性腻子封缝。 6.3.2 组合柱设置：在距墙端部、洞口每侧不大于600mm处及间隔2500mm处设置组合柱。竖向钢筋直径不小于10mm（拉筋/笔筋不小于6mm），间距不大于400mm。 7 生产、检验与验收 7.1 设备要求：材料计量和试验检验设备应符合国家标准。 7.2 配合比：应根据原材料质量和产品技术要求采用相应的配合比。 7.3 搅拌：砂浆应强力搅拌，搅拌时间不应小于2min。 7.4 养护：宜采用蒸汽养护或其他方式进行养护。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

14CG16

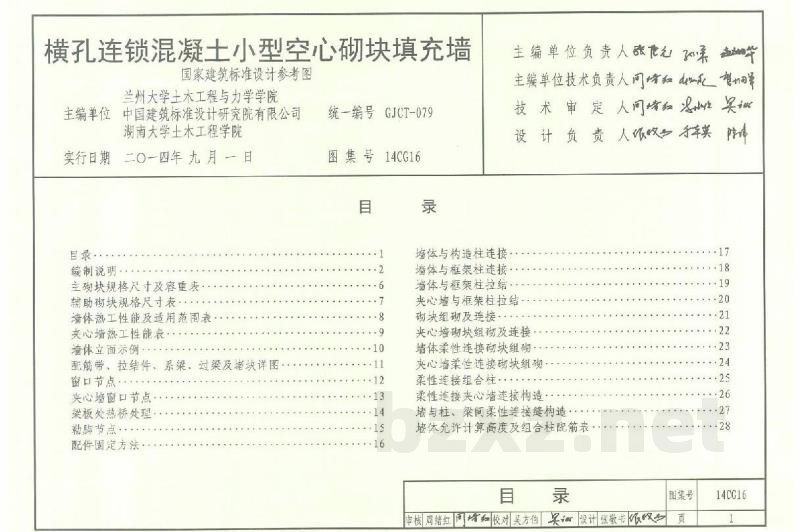

目录

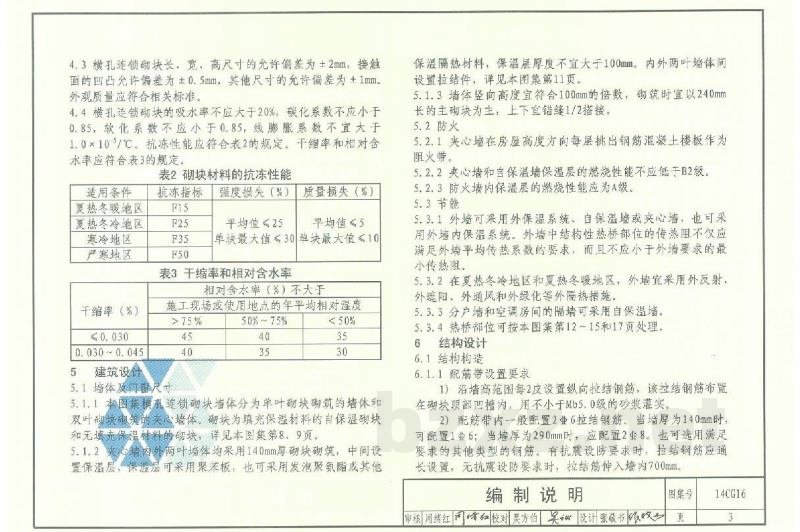

编制说明
主砌块规格尺寸及容重表
辅助砌块规格尺寸表
墙体热工性能及适用范围表
夹心墙热工性能表
墙体立面示例
配筋带、拉结件、系梁、过梁及堵块详图
窗口节点
夹心墙窗口节点
梁板处热桥处理
勒脚节点
配件固定方法
墙体与构造柱连接
墙体与框架柱连接
墙体与框架柱拉结
夹心墙与框架柱拉结
砌块组砌及连接
夹心墙砌块组砌及连接
墙体柔性连接砌块组砌
夹心墙柔性连接砌块组砌
柔性连接组合柱
柔性连接夹心墙连接构造
墙与柱、梁间柔性连接缝构造
墙体允许计算高度及组合柱配筋表
