国家建筑标准设计图集
11CJ25
ZL轻质砂浆内外组合
保温建筑构造
国家建筑标准设计参考图
中国建筑标准设计研究院
国家建筑标准设计图集
11CJ25
ZL轻质砂浆内外组合
保温建筑构造
国家建筑标准设计参考图
组织编制：
中国建筑标准设计研究院
中國计划出版社
ZL轻质砂浆内外组合保温建筑构造国家建筑标准设计参考图集
主编单位
中国建筑标准设计研究院
上海中绿建材有限公司
实行日期
月二〇一一年六月一日
目录·
说明·
统一编号
图集号
ZL轻质砂浆内外组合保温系统基本构造示意图·钢筋混凝土墙保温层厚度选用表，混凝土空心砌块墙保温层厚度选用表：粘土多孔砖(DM190)墙保温层厚度选用表粘土多孔砖(KP1240)墙保温层厚度选用表...9
蒸压加气混凝土(B05)砌块墙保温层厚度选用表··14蒸压加气混凝土(B06)砌块墙保温层厚度选用表·.15蒸压加气混凝土砌块墙保温层厚度选用表（-)...16GJCT-045
11CJ25
主编单位负责人飞柔
能克伟
主编单位技术负责人经划苏穿
能克伟
技术审定人
设计负责人城
蒸压加气混凝土砌块墙保温层厚度选用表（二）：保温墙阳角、阴角构造
平窗口及滴水线··
雨篷、阳台、凸窗、
勒脚、地下室(不采暖、分格缝、变形缝女儿墙、空调机搁板、檐口、塑料锚栓踢脚、挂镜线、接线盒、坐便器、洗脸盆蒸压加气混凝土砌块自保温墙体构造加气混凝土砌块自保温墙体构造：目录
图集号
审核苏字锋穿校对绝先伟克伟设计蔡鹏娟页11CJ25

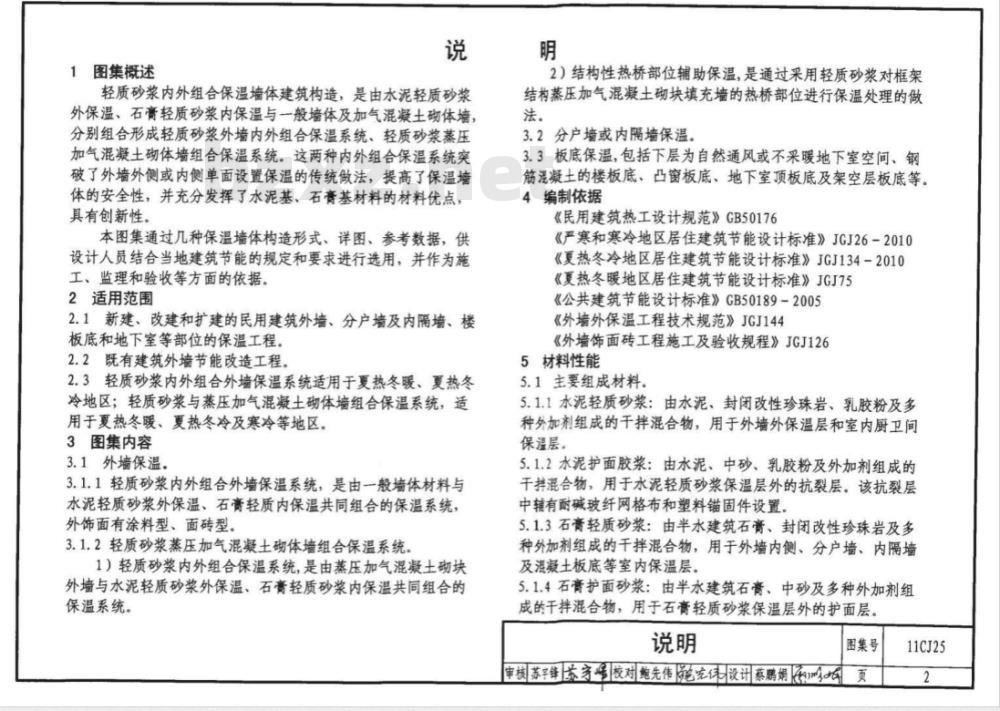

1图集概述
轻质砂浆内外组合保温墙体建筑构造，是由水泥轻质砂浆外保温、石膏轻质砂浆内保温与一般墙体及加气混凝土砌体墙分别组合形成轻质砂浆外墙内外组合保温系统、轻质砂浆蒸压加气混凝土砌体墙组合保温系统。这两种内外组合保温系统突破了外墙外侧或内侧单面设置保温的传统做法，提高了保温墙体的安全性，并充分发挥了水泥基、石膏基材料的材料优点，具有创新性。
本图集通过几种保温墙体构造形式、详图、参考数据，供设计人员结合当地建筑节能的规定和要求进行选用，并作为施工、监理和验收等方面的依据。2适用范围
2.1新建、改建和扩建的民用建筑外墙、分户境及内隔墙、楼板底和地下室等部位的保温工程。2.2既有建筑外境节能改造工程。2.3轻质砂浆内外组合外墙保温系统适用于夏热冬暖、夏热冬冷地区；轻质砂浆与蒸压加气混凝土砌体墙组合保温系统，适用于夏热冬暖、夏热冬冷及寒冷等地区。3图集内容
3.1外墙保温。
3.1.1轻质砂浆内外组合外墙保温系统，是由一般墙体材料与水泥轻质砂浆外保温、石膏轻质内保温共同组合的保温系统，外饰面有涂料型、面砖型。
3.1.2轻质砂浆蒸压加气混凝土体墙组合保温系统。1）轻质砂浆内外组合保温系统，是由蒸压加气混凝土砌块外墙与水泥轻质砂浆外保温、石膏轻质砂浆内保温共同组合的保温系统。
2）结构性热桥部位辅助保温，是通过采用轻质砂浆对框架结构蒸压加气混凝土砌块填充墙的热桥部位进行保温处理的做法。
3.2分户墙或内隔墙保温。
3.3板底保温，包括下层为自然通风或不采暖地下室空间、钢筋混凝土的楼板底、凸窗板底、地下室顶板底及架空层板底等4编制依据
《民用建筑热工设计规范》GB50176《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010《夏热冬暖地区居住建筑节能设计标准》JGJ75《公共建筑节能设计标准》GB50189-2005《外墙外保温工程技术规范》JGJ144《外墙饰面砖工程施工及验收规程》JGJ1265材料性能
5.1主要组成材料。
5.1.1水泥轻质砂浆：由水泥、封闭改性珍珠岩、乳胶粉及多种外加剂组成的干拌混合物，用于外墙外保温层和室内厨卫间保温层。
5.1.2水泥护面胶浆：由水泥、中砂、乳胶粉及外加剂组成的干持混合物，用于水泥轻质砂浆保温层外的抗裂层。该抗裂层中辅有耐碱玻纤网格布和塑料锚固件设置，5.1.3石膏轻质砂浆：由半水建筑石膏、封闭改性珍珠岩及多种外加剂组成的干拌混合物，用于外墙内侧、分户墙、内隔墙及混凝土板底等室内保温层。
5.1.4石膏护面砂浆：由半水建筑石膏、中砂及多种外加剂组成的干拌混合物，用于石膏轻质砂浆保温层外的护面层说明
图集号
审核苏宇锋穿校对鲍先伟伟设计蔡鹏娟页11CJ25

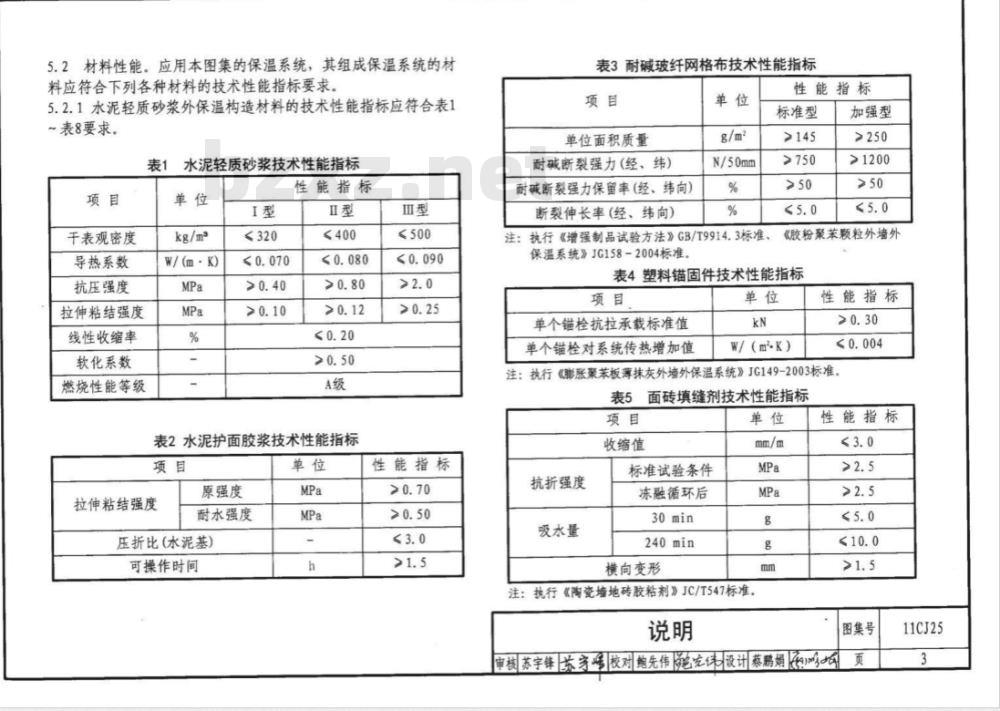

5.2材料性能。应用本图集的保温系统，其组成保温系统的材料应符合下列各种材料的技术性能指标要求。5.2.1水泥轻质砂浆外保温构造材料的技术性能指标应符合表1~表8要求。
水泥轻质砂浆技术性能指标
干表观密度
导热系数
抗压强度
拉伸粘结强度
线性收缩率
软化系数
燃烧性能等级
W/(m·K)
≤320
性能指标
≤400
表2水泥护面胶浆技术性能指标
拉伸粘结强度
原强度
耐水强度
压折比(水泥基)
可操作时间
≤500
性能指标
表3耐碱玻纤网格布技术性能指标项目
单位面积质量
耐碱断裂强力（经、纬）
耐碱断裂强力保留率（经、纬向）断裂伸长率(经、纬向)
N/50mm
执行《增强制品试验方法》GB/T9914.3标准、注：
保温系统》JG158-2004标准。
性能指标
标准型
加强型
《胶粉聚苯颗粒外墙外
表4塑料锚固件技术性能指标
单个锚栓抗拉承载标准值
单个锚栓对系统传热增加值
W/ (m-K)
性能指标
注：执行《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003标准表5面砖填缝剂技术性能指标
收缩值
抗折强度
吸水量
标准试验条件
冻融循环后
30 min
240min
横向变形
注：执行《陶瓷墙地砖胶粘剂》JC/T547标准说明
性能指标
图集号
审核苏字锋孩穿校对鲍先伟克伟设计蔡鹏娟页
11CJ25
表6墙面砖的技术性能指标
单位面积质量
面砖厚度
单块面砖面积
吸水率
抗冻性(-30℃)10次循环
性能指标
无破坏
注：执行《胶粉聚苯颗粒外培外保温系统》JG158-2004标准。表7面砖胶粘剂技术性能指标
拉伸粘结强度
浸水后的拉伸粘结强度
热老化后的拉伸粘结强度
冻融循环后的拉伸粘结强度
晾置时间，20min拉伸粘结强度
柔软性
横向变形
性能指标
执行《建筑工程饰面砖粘结强度检验标准》JGJ110-2008。注：
表8界面剂技术性能指标
压剪粘结强度
原强度
耐水强度
耐冻融强度
性能指标
注：执行《胶粉聚苯颗粒外墙外保温系统》JG158-2004标准。5.2.2石膏轻质砂浆内保温构造材料技术性能指标应符合表9、表10要求。
石膏轻质砂浆技术性能指标
堆积密度
干表观密度
导热系数
抗压强度
抗折强度
粘结强度
初凝时间
终凝时间
kg/m口
W/ (m·K)
注：执行《粉剧石膏》JC/T517-2004标准。表10
抗压强度
抗折强度
粘结强度
初凝时间
终凝时间
6.1保温、隔热。
性能指标
≤350
≤450
石膏护面砂浆主要性能指标
性能指标
6.1.1不同气候区墙体的传热系数和热惰性指标限值按表11~表12选用。
图集号
审核苏字锋协穿星校对鲍先伟克伟设计蔡鹏姆页
11CJ25
居住建筑墙体传热系数和热情性指标限值表11
传热系数
体型系数>0.4
体型系数<0.4
夏热冬
暖地区
墙体部位
(B)区
(C)区
寒冷(A)
(B)区
分隔采暖与非
采暖空间的隔墙
分隔采暖与非
采暖空间的隔墙
分隔采暖与非
采暖空间的隔墙
本型系数<0.4，
《3层
4~8层
气候分区
公共建筑墙体传热系数和热情性指标限值传热系数[W/(m2-K)]
墙体部位
体型系数<0.3
外墙（包括非透明幕墙）
严寒(A)区
严赛(B)区
寒冷地区
夏热冬冷地区
非采暖与采暖房间隔墙
外墙(包括非透明幕墙)
非采暖与采暖房间隔墙
外墙（包括非透明幕墙）
非采暖与采暖房间隔墙
外墙（包括非透明幕墙）
夏热冬暖地区
外墙（包括非透明幕墙）
墙体热工计算
WeDOOs
K<2.0,D>3.0
或K<1.5，D>3.0
或K<1.0，D>2.5
注：1.本表摘自《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010、《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010和《夏热冬暖地区居住建筑节能设计标准》JGJ75居住建筑墙体的传热系数和热情性指标，应根据建筑所处城市的气2.
候分区区属，符合该表的规定，如果培体的传热系数不满足表中的规定，必须按居住建筑节能设计标准的规定进行围护结构热工性能权衡判断。表中外墙传热系数为包括结构性热桥在内的平均传热系数Km。D是外墙主体部位热情性指标。8
创公意计算：
式中Re—传热阻[(mK)/W];
R:内表面换热阻，一般取
R:=0.11(m2-K)/W；分户墙，两侧均取R:=0.11 (mK)/W;
Re一外表面换热阻，一般取
R。=0.04(m2-K)/W；通风良好的空气间层，R。=0.08(mK)/W;
R一墙体结构层的热阻。
0.3<体型系数<0.4
构造层
(1)饰面
工计算的
次为（从
料或工砖
(2)抗裂砂浆抹面；
(3)保温隔热层；
(4)基层墙体；
(5)墙面抹灰。
注：公共建筑墙体的传热系数应根据建筑所处城市的气候分区区属，符合说明
审核苏字锋苏穿星校对鲍先伟克伟设讯藜鹏娟图集号
11CJ25
该表的规定。如果增体的传热系数不满足表中规定，必须按公共建筑节能设计标准的规定进行国护结构热工性能权衡判断。表中外墙传热系数为包括结构性热桥在内的平均传热系数K。。6.1.2本图集计算时，墙体材料选用的热工计算参数见表13表13墙体材料热工计算参数
一般墙体材料
钢筋粘土混凝土
项目名称
干密度kg/m）
导热系数入
[W/(m·K)]
蓄热系数S
混凝多孔空心砌
17.2012.72
W-(m·
蓄热系数Sc
17. 20|12.72|D=1. 57
[W/ (mr-K)]
蒸压加气混凝土砌块
粘结灰缝
(3mm厚）
砌筑灰缝
(15mm厚）
6.1.4本图集厚度选用表中的外墙平均传热系数，主体部分按墙体面积75%，热桥部分按墙体面积25%的比例计算。当与设定比例差别较大时，可按实际比例计算。6.1.5水泥轻质砂浆外保温、石膏轻质砂浆内保温分别是完整的保温系统，内外组合应用则以外墙外保温为主，内保温为辅的设计原则。保温层厚度应根据当地建筑节能要求、建筑结构类型和墙体材料品种，经热工计算确定。当热工计算时，外墙单侧设置外保温或内保温已满足当地节能指标要求的，另一侧按水泥砂浆抹灰层计算。
6.2水泥轻质砂浆。
6.2.1当基层体平整度不满足要求时，应设水泥沙浆找平层。6.2.2水泥轻质砂浆保温层厚度不应大于60mm，当厚度大于40mmWeoos.com
信设计
）的墙面
应为5~7mm，中间应设置一层加强型耐碱网格布；其余墙面的2.06
6.1.3轻质砂浆导热系数和蓄热系数的设计取值应按表14取用表14轻质砂浆热物理性能及设计取值项目
导热系数入c[W/(m·K)]
修正系数
导热系数设计值入c[W/(m·K)]
蓄热系数设计值Sc[W/(m-K)]
水泥轻质砂浆
轻质砂浆
抗裂层。设计厚度均为3~5mm，中间设置一层标准型网格布。6.2.4外饰面设计为面砖时：
1）保温材料宜选用ⅡI型或Ⅲ型水泥轻质砂浆。2）面砖系统应按相关标准要求及建筑物所在地区建筑主管部门对面砖饰面外墙外保温系统的具体规定进行设计，且面砖质量应小于等于20kg/m、单块面积应小于等于0.01m。超重、超大面积的面砖及其他块材饰面，应进行个体工程设计，并应做现场安全试验。
3）抗裂层厚度应为5~7mm，中间应设置一层加强型耐碱网格布。
申核苏字锋穿校对鲍先伟克伟设计蔡鹏娟0司图集号
11CJ25
4）饰面砖高度在24m内，可不设置锚固件；超过24m的铺固件设置应大于等于4个/m，并设计安装在网格布外。6.2.5门窗洞口侧边应设计保温层，其厚度大于等于15mm，但不能妨碍开启。
6.2.6墙面设计分格终时，其水平间距小于等于6m；垂直间距小于等于12m，境面有腰线或凹凸装饰线设计的，可不设计水平分格缝。
6.3石膏轻质砂浆内保温。
6.3.1该系统石膏轻质砂浆保温层厚度不应大于50mm，石膏护面层为3mm厚
6.3.2长期受潮的厨房间、卫生间及地下室内侧部位，应采用水泥轻质砂浆外保温系统，保温层厚度应经热工计算确定，护面层设计厚度为3~5mm，中间可无玻纤网格布设置。WWe
梯同、
端（司技非空调或量医间、
专操系数不满足建
工工算确定。
6.5底部接触室外空气的架空或外挑楼板、地下室顶板，可选用石膏轻质砂浆保温系统，其应用厚度应根据热工计算确定，但不应大于50mm；当保温层厚度大于30mm时，中间应设计一层标准型网格布和1个/m或以上的锚固件。7施工
7.1施工条件
7.1.1基层墙面的施工质量应按规范要求验收合格。当外墙外侧的基层墙体平整度不满足规范要求时，应做水泥砂浆找平层。7.1.2门窗框或辅框安装完成，并将洞与框之间的缝隙密封填实，7.1.3附着墙面的预留管孔、预埋件、线管、电器盒等应安装完成。7.2水泥轻质砂浆外保温系统施工。7.2.1根据保温层设计厚度，采用水泥砂浆在墙上设置间距小于等于1.5m灰饼。根据灰饼条件做冲筋、墙角和门窗口的阳角护角。
7.2.2水泥轻质砂浆抹灰时，先抹3mm厚左右界面剂，然后抹水泥轻质砂浆。
7.2.3水泥轻质砂浆应分层抹灰，除第遍抹灰厚度小于10mm外，其余每层10~25mm厚。分层抹灰间隔时间宜为48h。7.2.4抹至灰饼面后用杠尺刮平，并用铁抹子轻抹平整。初凝后产禁用木抹子搓揉，应凿除灰饼并用水泥轻质砂浆补平该部位。
7.2.5批抹水泥护面胶浆、铺贴网格布的施工：1)水泥护面砂浆批抹，应在轻质砂浆施工完毕（夏季5~冬季约154后分23遍进行，每遍约厚20OsC0
）如果护面层中误置俩层格布，两层网格布不应网时铺贴，中间应有大于等于2mm厚水泥护面胶浆。塑料锚固件应安装在两层网格布之间。
7.2.6涂料工程或铺贴面砖饰面工程，应在护面胶浆批抹完成后约14d进行，温度高、干燥的气候可适当缩短。7.3轻质砂浆内保温系统施工。
7.3.1根据保温层设计厚度，设置间距小于1.5m的灰饼，并进行冲筋及设置墙角、门窗等阳角部位的护角。7.3.2石膏轻质砂浆应分层抹灰，每层约厚15mm，终凝后即可进行后道工序作业。抹至灰饼面，随即用2m直尺括抹平整。严禁采用木抹子搓揉
图集号
审核苏字锋添穿校对鲍先伟跑克伟设计蔡鹏娟页
11CJ25
7.3.3已初凝的石膏基料浆应做报废处理，严禁加水搅拌重新使用或投入新料中混拌使用。
7.3.4石膏护面砂浆层应分两遍批抹。8施工质量及检验
8.1外墙外保温系统施工质量应符合表15综合性能指标的要求。表15外墙外保温系统性能要求
耐候性
性能指标
经80次高温(70℃)-淋水(15℃）循环和5次加热(50℃)-冷冻(-20℃)循环后，不得出现开裂、空鼓或脱落。护面层与保温层的拉伸粘结强度不得小于0.10MPa，破坏界面位于保温层内。试验方法
收规范》GB50210和《外墙保温工程技术规范》JGJ144要求检验8.3保温层厚度应符合设计要求，检验方法采用钢针插入和尺量，并应有隐蔽工程验收记录。8.4网格布安装应平整无褶皱，布间搭接不小于100mm，并应有隐蔽工程验收记录。检验方法为目测和尺量。9详图索引方法
详图编号
图集号11CJ25
详图页次
weboos..c.om
10图集标注尺寸
吸水量（浸水1h）
标准型
加强型
工料内外维
10次循环后保护层表面无裂纹、详见国标图集09J908-3《建筑围护结构节能工程做法及数据》耐冻融
抗风荷载
水蒸气湿流密度
护面层不透水性
系统抗拉强度
面砖粘结强度
空鼓、起泡、剥离现象
不小于工程项目的风荷载设计值>0.85g/ (m2h)
2h试样内侧无水渗透
>0.10MPa，且破坏部位不得位于各层界面>0.4MPa（平均值）
8.2外墙内、外保温层的质量要求：应无空鼓、开裂，表观质量应平整、垂直和不起粉，并应按《建筑装饰装修工程质量验第1-74页~第1-76页。
11.2本图集未尽事宜，均以国家现行标准为准。11.3本图集是以上海中绿建材有限公司提供的技术资料编制的，有关技术间题由该公司负责解释。11.4本图集中的技术为十一五国家科技支撑计划“村镇住宅标准设计研究”课题研究成果推荐的技术之一。说明
审核苏字锋淡穿校对绝先伟吃伟设计蔡鹏娟（图集号
11CJ25
轻质砂浆外墙内外组合保温系统3
ZL轻质砂浆内外组合保温系统基本构造示意图轻质砂浆加气混凝土砌体墙组合保温系统
合保！
砂浆外
外饰面层
构造层
构造示意说明
①涂料饰面
①'面砖饰面
②抗裂层
外保温层
www. weboos.
面砖型
保温型
见蒸压加气混凝土砌块墙
体构造（第24页、第25页）
(墙面不平整时）
③基层墙体
内保温层
护面层
?内饰面
使用材料
水泥护面砂浆+玻纤网格
布；涂料型3~5厚，面砖
型5~7厚
水泥轻质砂浆1厚
花砂浆
钢筋混凝土、混凝土空
心砌块、粘土多孔砖等
石膏轻质砂浆2厚免费标准下载网bzxz
石膏护面砂浆3厚
涂料、墙纸、油漆
ZL轻质砂浆内外组合保温系统基本构造示意图审核苏字锋协穿校对鲍先伟吃设计蔡鹏娟图集号
11CJ25
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
