03R420 流量仪表管路安装图

本图集适用于供热、供冷、石油、化工生产过程中测量气体、液体和蒸汽的差压流量仪表及所需的管路安装图。

批准部门：中华人民共和国建设部
主编单位：中机国际工程设计研究院
实行日期：二00三年十二月一日
名称：流量仪表管路安装图
批准文号：建质【2003】211号
图集号：03R420

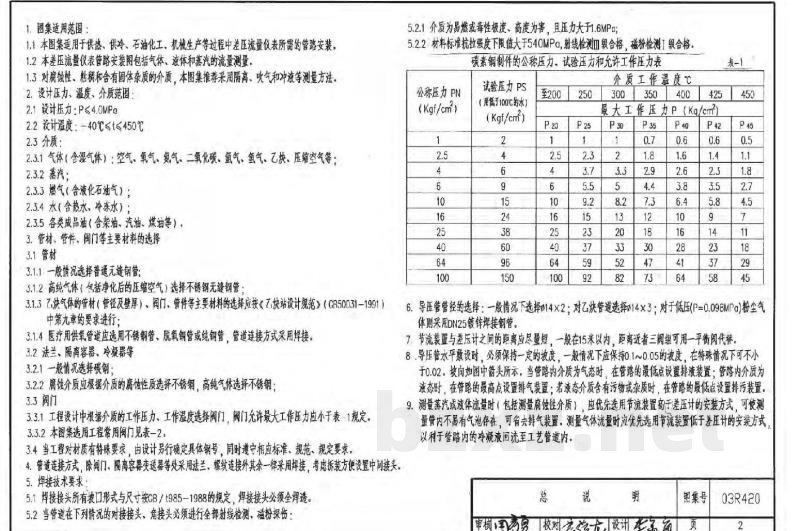

【总说明】

1. 图集适用范围
1.1 本图集适用于供热、供冷、石油化工、机械生产等过程中差压流量仪表所需的管路安装。
1.2 本差压流量仪表管路安装图包括气体、液体和蒸汽的流量测量。
1.3 对腐蚀性、粘稠和含有固体杂质的介质，本图集推荐采用隔膜、吹气和冲液等测量方法。

2. 设计压力、温度、介质范围
2.1 设计压力：P ≤ 4.0MPa
2.2 设计温度：-40℃ ≤ T ≤ 450℃
2.3 介质：
2.3.1 气体（含湿气体）：空气、氧气、氮气、二氧化碳、氩气、氢气、乙炔、压缩空气等；
2.3.2 蒸汽；
2.3.3 燃气（含液化石油气）；
2.3.4 水（含热水、冷冻水）；
2.3.5 各类成品油（含柴油、汽油、煤油等）。

3. 管材、管件、阀门等主要材料的选择
3.1 管材
3.1.1 一般情况选择普通无缝钢管。
3.1.2 高纯气体（包括净化后的压缩空气）选择不锈钢无缝钢管。
3.1.3 乙炔气体的管材（管径及壁厚）、阀门、管件等主要材料的选择应按《乙炔站设计规范》（GB500.31-1991）中第九章的要求进行。
3.1.4 医疗用供氧管道应选用不锈钢管、脱氧铜管或纯铜管，管道连接方式采用焊接。
3.2 法兰、隔离容器、冷凝器等
3.2.1 一般情况选择碳钢。
3.2.2 腐蚀介质应根据介质的腐蚀性质选择不锈钢；高纯气体选择不锈钢。
3.3 阀门
3.3.1 工程设计中根据介质的工作压力、工作温度选择阀门，阀门允许最大工作压力应小于表1规定。
3.3.2 本图集选用工程常用阀门见表-2。
3.4 当工程对材质有特殊要求时，由设计另行确定具体钢号，同时遵守相应标准、规范、规定要求。

4. 管道连接方式
除阀门、隔离容器、变送器等处采用法兰、螺纹连接外，其余一律采用焊接，可拆装方便设置中间接头。

5. 焊接技术要求
5.1 焊接接头所有坡口形式与尺寸按 CB/T 985-1988 的规定，焊接接头必须全焊透。
5.2 当管道在下列情况的对接接头、角接头必须进行全部射线检测、磁粉探伤：
5.2.1 介质为易燃或毒性极高、高度危害，且压力大于 1.6MPa；
5.2.2 材料标准抗拉强度下限值大于 540MPa。

6. 导压管管径的选择
一般情况下选择 DN14×2；对乙炔管道选择 DN14×3；对于低压 (P=0.098MPa) 粉尘气体则采用 DN25 镀锌焊接钢管。

7. 节流装置与差压计之间的距离应尽量短，一般在 15 米以内，距离近者可用一平衡阀代替。

8. 导压管水平布置时，必须保持一定的坡度，一般情况下应保持 0.1~0.05 的坡度，在特殊情况下可不小于 0.02。坡向如图中箭头所示：
- 当管路内介质为气态时，在管路的最低点设置排液装置；
- 当管路内介质为液态时，在管路的最高点设置排气装置；
- 若液态介质含有污物或杂质时，在管路的最低点设置排污装置。

9. 测量蒸汽或液体流量时（包括测量腐蚀性介质）应优先选用节流装置高于差压计的安装方式，可使测量管内不易有气泡存在，可省去排气装置。测量气体流量时应优先选用节流装置低于差压计的安装方式，以利于管路内的冷凝液回流至工艺管道内。

10. 节流装置安装在水平管道或垂直管道上时，取压口方位按表-3规定：
【表-3 适用介质及取压方向参考】
- 硝酸、醋酸：水平/垂直 0~45° / 0~45°
- 水、蒸汽、油品：水平/垂直 0~45° / 0~45°
- 液氮：水平/垂直 0~45° / 0~45°
- 气体、液化石油气：水平/垂直 0~45° / 0~45°
- 氧气：水平/垂直 0~45° / 0~45°

11. 若测量腐蚀性较小的液体或气体时，也可将隔膜后的导压管、排污阀及管接头的材质选用碳素钢。
12. 本图集材料表中仅列出一般常用的碳素钢材料，在选用耐酸钢材质时，由工程设计者决定具体牌号，同时确定焊接结构形式及焊接材料。
13. 凡测量粘稠介质需要采用蒸汽吹扫时，可参照本图集第12、13页虚线进行安装，其材料另行统计。

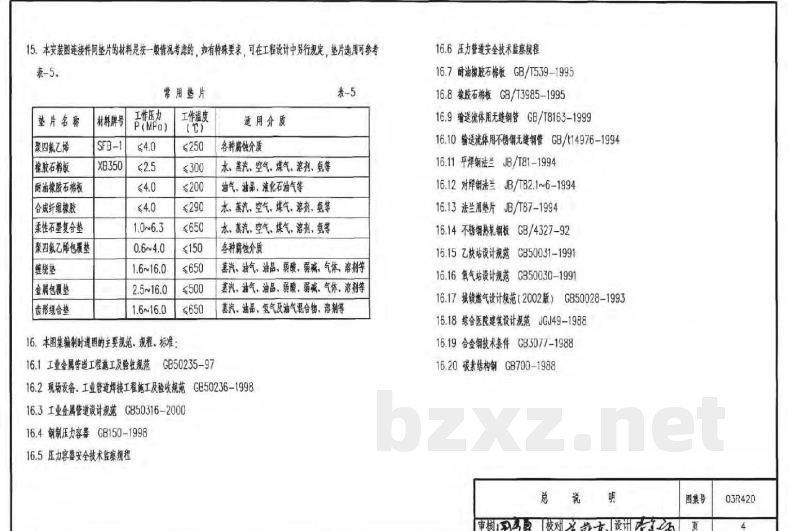

14. 法兰组件
14.1 法兰、螺栓、双头螺栓、螺母和垫片的材料，应根据工程设计压力、设计温度按表-4选取。
14.2 表-4中 Q235A、Q235-B、Q275 应符合 GB700 的规定；20号钢、25号钢应符合 GB699 的规定；12CrMo、15CrMoA、30CrMoA、35CrMoA、25CrMoAV 应符合 GB3077 的规定。
14.3 螺母的硬度应低于螺栓或双头螺栓的硬度。

【表-4 压力与温度下的最大允许工作压力参考】
(单位：MPa)
温度(℃) | P=1.0 | P=2.5 | P=4.0 | P=6.0 | P=10.0 | P=16.0 | P=25.0 | P=40.0 | P=64.0 | P=100.0
---|---|---|---|---|---|---|---|---|---|---
P20 | 1.0 | 2.5 | 4.0 | 6.0 | 10.0 | 16.0 | 25.0 | 40.0 | 64.0 | 100.0
P25 | 1.5 | 2.3 | 3.7 | 5.5 | 9.2 | 15.0 | 23.0 | 37.0 | 59.0 | 92.0
P30 | 1.2 | 2.0 | 3.3 | 5.0 | 8.2 | 13.0 | 20.0 | 33.0 | 52.0 | 82.0
P35 | 0.8 | 0.7 | 1.8 | 2.9 | 4.4 | 7.3 | 12.0 | 18.0 | 30.0 | 47.0
P40 | 0.6 | 0.6 | 1.6 | 2.6 | 3.8 | 6.4 | 10.0 | 16.0 | 28.0 | 41.0
P45 | 0.5 | 0.6 | 1.4 | 2.3 | 3.5 | 5.8 | 9.0 | 14.0 | 23.0 | 37.0

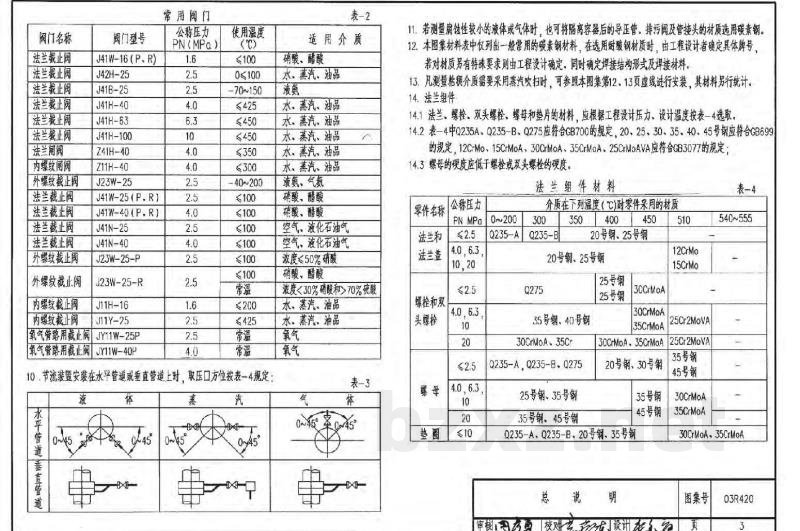

【表-2 常用阀门规格表】
阀门名称 | 阀门型号 | 公称压力 PN(MPa) | 使用温度(℃)
---|---|---|---
法兰截止阀 | J41W-16(P.R) | 1.6 | 0~100
法兰截止阀 | J42H-25 | 2.5 | 0~150
法兰截止阀 | J41B-25 | 2.5 | 0~425
法兰截止阀 | J41H-40 | 4.0 | 0~450
法兰截止阀 | J41H-63 | 6.3 | 0~450
法兰截止阀 | J41H-100 | 10.0 | 0~350
法兰闸阀 | Z41H-40 | 4.0 | 300
内螺纹闸阀 | Z11H-40 | 4.0 | -40~200
外螺纹截止阀 | J23W-25 | 2.5 | 100
外螺纹截止阀 | J41W-25(P.R) | 2.5 | 0~100
外螺纹截止阀 | J41W-40(P.R) | 4.0 | 0~100
外螺纹截止阀 | J41N-25 | 2.5 | 100
外螺纹截止阀 | J41N-40 | 2.5 | 100
内螺纹截止阀 | J23W-25-P | 2.5 | 100
内螺纹截止阀 | J23W-25-R | 2.5 | 100
内螺纹截止阀 | J11H-16 | 1.6 | 0~200
内螺纹截止阀 | J11Y-25 | 2.5 | 常温
氧气管路用截止阀 | JY11W-25P | 2.5 | 0~425
氧气管路用截止阀 | JY11W-40P | 4.0 | 常温
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

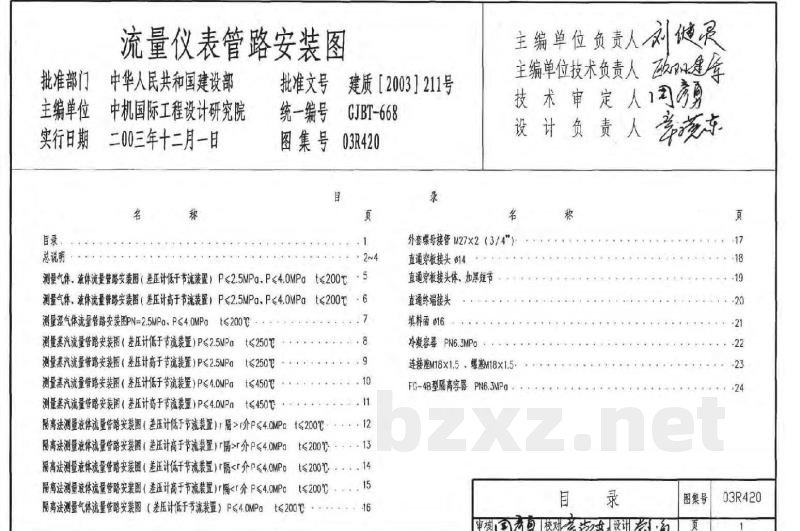

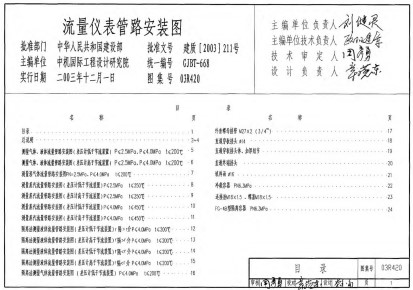

03R420：流量仪表管路安装图
目录
总说明

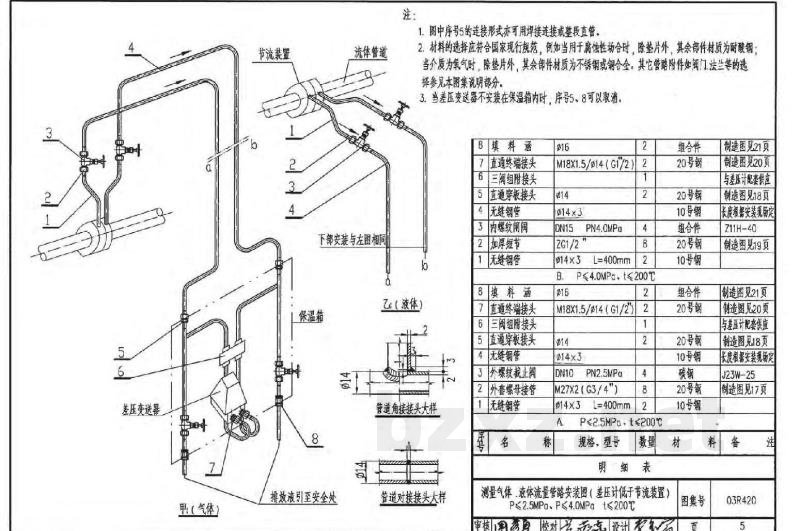

测量气体、液体流量管路安装图（差压计低于节流装置）P≤2.5MPa、P≤4.0MPa t≤200℃
