16CD107 铜包铝电缆敷设与安装

本图集对铜包铝电力电缆的敷设、安装和施工做法进行了规范和指导，给出了铜包铝电缆技术参数、体现了铜包铝电力电缆的良好性能。 内容包括铜包铝电缆的敷设与安装、敷设时的施工要点、铜包铝电缆载流量、载流量修正系数、缆线外径等设计参数。方便设计、施工人员在选用铜包铝电缆时进行查表选型及敷设安装。

16CD107 铜包铝电缆敷设与安装 参考图集
组织编制：中国建筑标准设计研究院
出版单位：中国计划出版社
出版日期：2017年5月

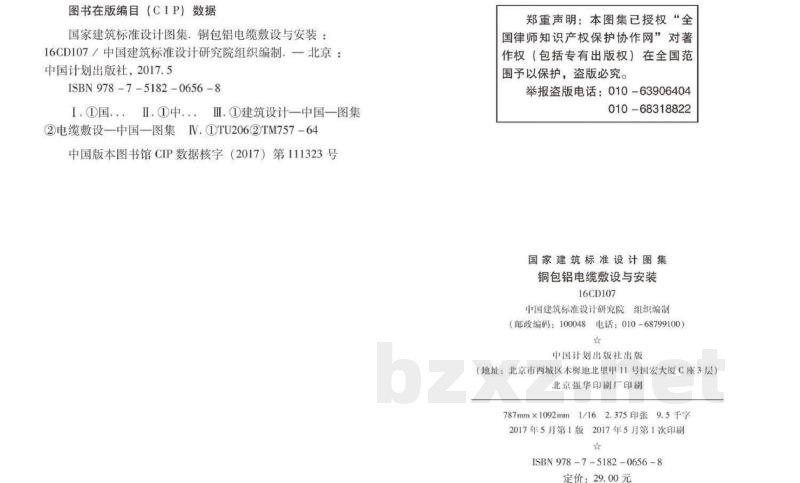

ISBN：978-7-5182-0656-8

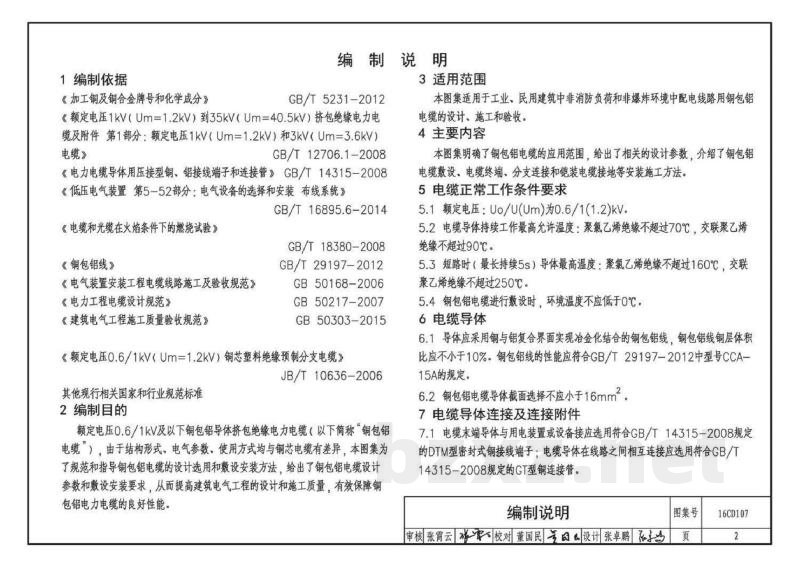

【编制说明】
1. 编制依据
本图集依据《加工铜及铜合金牌号和化学成分》、GB/T5231-2012《额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件第1部分》、《额定电压1kV（Um=1.2kV）和3kV（Um=3.6kV）电缆》、GB/T12706.1-2008《电力电缆导体用压接型铜、铝接线端子和连接管》、GB/T14315-2008《低压电气装置第5-52部分：电气设备的选择和安装布线系统》、GB/T16895.6-2014《电缆和光缆在火焰条件下的燃烧试验》、GB/T18380-2008《铜包铝线》、GB/T29197-2012、《电气装置安装工程电缆线路施工及验收规范》、《电力工程电缆设计规范》、《建筑电气工程施工质量验收规范》、GB50168-2006、GB50217-2007、GB50303-2015等相关国家和行业规范标准进行编制。

2. 编制目的
由于额定电压0.6/1kV及以下铜包铝导体挤包绝缘电力电缆（以下简称“铜包铝电缆”）在结构形式、电气参数、使用方式上与铜芯电缆存在差异，本图集旨在规范和指导铜包铝电缆的设计选用和敷设安装方法，通过给出相关设计参数和敷设安装要求，提高建筑电气工程的设计和施工质量，有效保障铜包铝电力电缆的良好性能。

3. 适用范围
本图集适用于工业、民用建筑中非消防负荷和非爆炸环境中配电线路用铜包铝电缆的设计、施工和验收。

4. 主要内容
本图集明确了铜包铝电缆的应用范围，给出了相关的设计参数，介绍了铜包铝电缆敷设、电缆终端、分支连接和铠装电缆接地等安装施工方法。

5. 电缆正常工作条件要求
5.1 额定电压：U₀/U(Uₘ) 为 0.6/1(1.2) kV。
5.2 电缆导体持续工作最高允许温度：聚氯乙烯 (PVC) 绝缘不超过 70℃，交联聚乙烯 (XLPE) 绝缘不超过 90℃。
5.3 短路时（最长持续 5s）导体最高温度：聚氯乙烯 (PVC) 绝缘不超过 160℃，交联聚乙烯 (XLPE) 绝缘不超过 250℃。
5.4 铜包铝电缆进行敷设时，环境温度不应低于 0℃。

6. 电缆导体
6.1 导体应采用铜与铝复合界面实现冶金化结合的铜包铝线，铜包铝线铜层体积比应不小于 10%。铜包铝线的性能应符合 GB/T29197-2012 中型号 CCA-15A 的规定。
6.2 铜包铝电缆导体截面选择不应小于 16mm²。

7. 电缆导体连接及连接附件
7.1 电缆末端导体与用电装置或设备接应选用符合 GB/T14315-2008 规定的 DTM 型密封式铜接线端子；电缆导体在线路之间相互连接应选用符合 GB/T14315-2008 规定的 GT 型铜连接管。

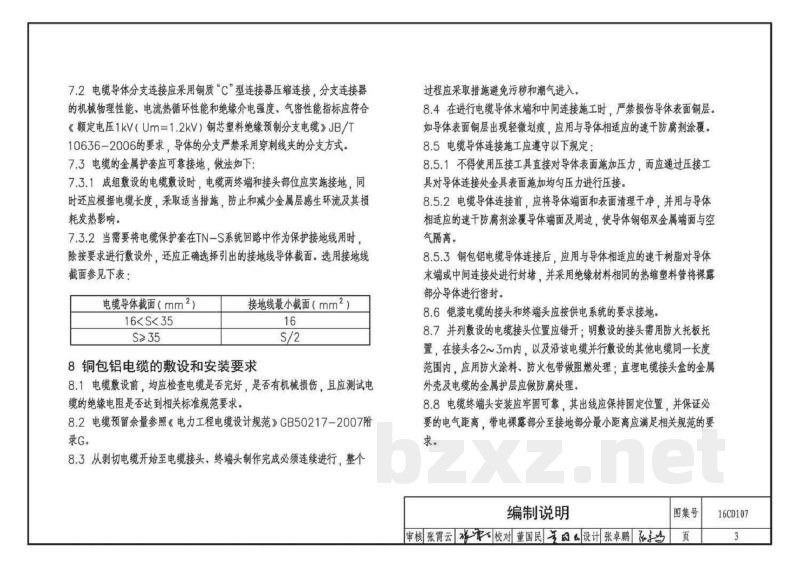

7.2 电缆导体分支连接应采用铜质“C”型连接器压缩连接，分支连接器的机械物理性能、电流热循环性能、绝缘介电强度、气密性能指标应符合 JB/T10636-2006《额定电压1kV（Um=1.2kV）铜芯塑料绝缘预制分支电缆》的要求。导体的分支严禁采用穿刺线夹的分支方式。
7.3 电缆的金属护套应可靠接地，做法如下：
7.3.1 成组敷设的电缆敷设时，电缆两终端和接头部位应实施接地，同时还应根据电缆长度，采取适当措施，防止和减少金属层感生环流及其损耗发热影响。
7.3.2 当需要将电缆保护套在 TN-S 系统回路中作为保护接地线用时，除按要求进行敷设外，还应正确选择引出的接地线导体截面。选用接地线截面参考如下：
- 当电缆导体截面 16 < S ≤ 35 mm² 时，接地线最小截面为 16 mm²。
- 当电缆导体截面 S > 35 mm² 时，接地线最小截面为 S/2 mm²。

8. 铜包铝电缆的敷设和安装要求
8.1 电缆敷设前，均应检查电缆是否完好，是否有机械损伤，且应测试电缆的绝缘电阻是否达到相关标准规范要求。
8.2 电缆预留余量参照《电力工程电缆设计规范》GB50217-2007 附录 G。
8.3 从剥切电缆开始至电缆接头、终端头制作完成必须连续进行，整个过程应采取措施避免污渍和潮气进入。
8.4 在进行电缆导体末端和中间连接施工时，严禁损伤导体表面铜层。如导体表面铜层出现轻微划痕，应用与导体相适应的速干防腐剂涂覆。
8.5 电缆导体连接施工应遵守以下规定：
8.5.1 不得使用压接工具直接对导体表面施加压力，而应通过压接工具对导体连接处金具表面施加均匀压力进行压接。
8.5.2 电缆导体连接前，应将导体端面和表面清理干净，并用与导体相适应的速干防腐剂涂覆导体端面及周边，使导体铜铝双金属端面与空气隔离。
8.5.3 铜包铝电缆导体连接后，应用与导体相适应的速干树脂对导体末端或中间连接处进行封堵，并采用与绝缘材料相同的热缩塑料管将裸露部分导体进行密封。
8.6 铠装电缆的接头和终端头应按供电系统的要求接地。
8.7 并列敷设的电缆接头位置应错开：明敷设的接头需用防火托板托置，在接头各 2~3m 内，以及沿该电缆并行敷设的其他电缆同一长度范围内，应用防火涂料、防火包带做阻燃处理；直埋电缆接头盒的金属外壳及电缆的金属护层应做防腐处理。
8.8 电缆终端头安装应牢固可靠，其出线应保持固定位置，并保证必要的电气距离，带电裸露部分至接地部分最小距离应满足相关规范的要求。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

16CD107

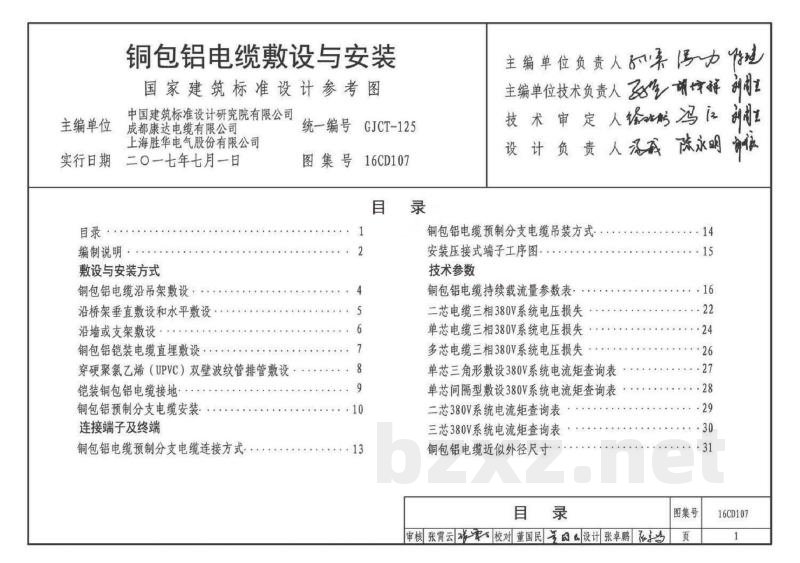

目录
编制说明
敷设与安装方式
铜包铝电缆沿吊架敷设
沿桥架垂直敷设和水平敷设
沿墙或支架敷设
铜包铝铠装电缆直埋敷设
穿硬聚氯乙烯（UPVC）双壁波纹管排管敷设
铠装铜包铝电缆接地
铜包铝预制分支电缆安装
连接端子及终端
铜包铝电缆预制分支电缆连接方式
铜包铝电缆预制分支电缆吊装方式
安装压接式端子工序图
技术参数
铜包铝电缆持续载流量参数表
二芯电缆三相380V系统电压损失
单芯电缆三相380V系统电压损失
多芯电缆三相380V系统电压损失
单芯三角形敷设380V系统电流矩查询表
单芯间隔型敷设380V系统电流矩查询表
二芯380V系统电流矩查询表
三芯380V系统电流矩查询表
铜包铝电缆近似外径尺寸
