00DX001 建筑电气工程设计常用图形和文字符号

设计用图形和文字符号

建筑电气工程设计常用图形和文字符号

批准部门：中华人民共和国建设部
批准文号：建设[2001]12号
主编单位：中国建筑标准设计研究所
图集号：00DX001
实行日期：二〇〇〇年一月十五日

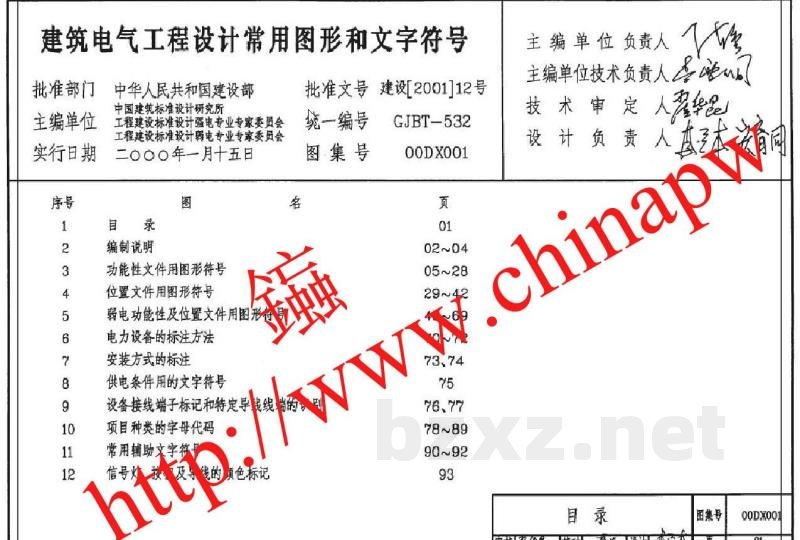

目录
1 01 编制说明
2 02~04 功能性文件用图形符号
3 05~28 位置文件用图形符号
4 29~42 弱电功能性及位置文件用图形符号
5 电力设备的标注方法
6 安装方式的标注
7 供电条件用的文字符号
8 项目种类的字母代码
9 常用辅助文字符号
10 信号灯

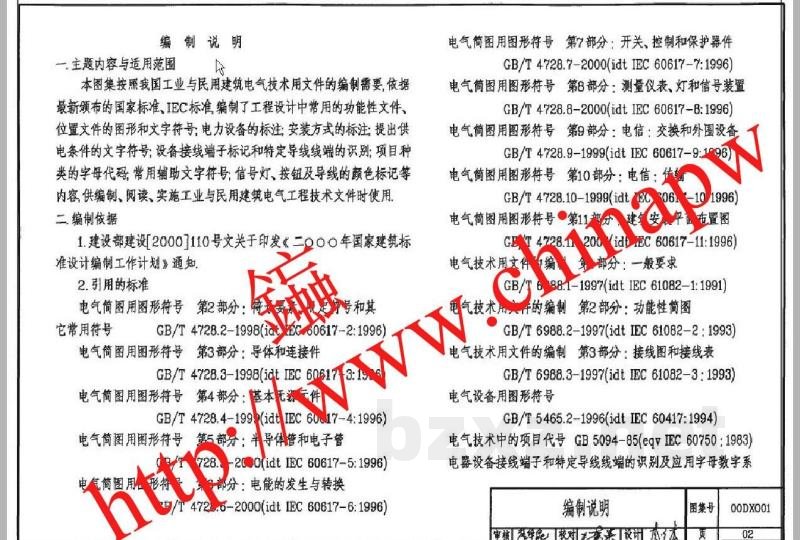

01 编制说明

一、主题内容与适用范围
本图集按照我国工业与民用建筑电气技术用文件的编制需要，依据国家标准及IEC标准编制。内容包括：工程设计中常用的功能性文件、位置文件的图形和文字符号；电力设备的标注；安装方式的标注；供电条件的文字符号；设备接线端子标记和特定导线线端的识别；项目种类的字母代码；常用辅助文字符号（如信号灯、按钮及导线的颜色标记等）。本图集适用于编制、阅读、实施工业与民用建筑电气工程技术文件时使用。

二、编制依据
1. 建设部建设[2000]110号文关于印发《2000年国家建筑标准设计编制工作计划》通知

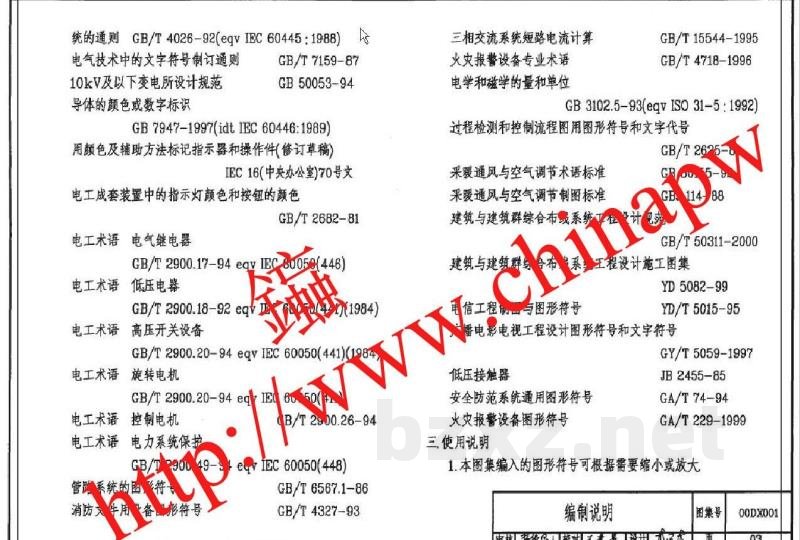

2. 引用的标准：
- GB/T 4728.7-2000 (电气简图用图形符号 第7部分：开关、控制和保护器件)
- GB/T 4728.8-2000 (电气简图用图形符号 第8部分：测量仪表、灯和信号装置)
- GB/T 4728.9-1999 (电气简图用图形符号 第9部分：电信：交换和外围设备)
- GB/T 4728.10-1996 (电气简图用图形符号 第10部分：电信)
- GB/T 4728.11-1996 (电气技术用文件 第11部分：一般要求)
- GB/T 4728.2-1998 (电气简图用图形符号 第2部分：导体和其他常用符号)
- GB/T 4728.3-1997 (电气简图用图形符号 第3部分：导体和连接件)
- GB/T 4728.4-1996 (电气简图用图形符号 第4部分：基本无源元件)
- GB/T 4728.5-1996 (电气简图用图形符号 第5部分：半导体管和电子管)
- GB/T 4728.6-2000 (电气简图用图形符号 第6部分：电能的发生与转换)
- GB/T 6988.1-1997 (电气技术用文件的编制 第1部分：一般要求)
- GB/T 6988.2-1997 (电气技术用文件的编制 第2部分：功能性简图)
- GB/T 6988.3-1997 (电气技术用文件的编制 第3部分：接线图和接线表)
- GB/T 5465.2-1996 (电气设备用图形符号)
- GB/T 5094-85 (电气技术中的项目代号)
- GB/T 4026-92 (电气技术中的文字符号)
- GB/T 7159-87 (导体的颜色或数字标识)
- GB/T 50053-94 (10kV及以下变电所设计规范)
- GB/T 2682-81 (电工术语)
- GB/T 2900.17-94 (电气继电器)
- GB/T 2900.18-92 (低压电器)
- GB/T 2900.20-94 (高压开关设备/旋转电机/控制电机)
- GB/T 262.26-94 (电工术语)
- GB/T 6567.1-86 (采暖通风与空气调节术语)
- GB/T 4327-93 (采暖通风与空气调节制图标准)
- GB/T 50311-2000 (建筑与建筑群综合布线工程设计施工图集)
- GB/T 4718-1996 (电学和磁学的量和单位)
- GB/T 15544-1995 (火灾报警设备专业术语)
- GB/T 3102.5-93 (消防系统符号)
- YD5082-99 (电信工程图形符号)
- YD/T 5015-95 (电信工程图形符号)
- GY/T 5059-1997 (电视工程设计图形符号和文字符号)

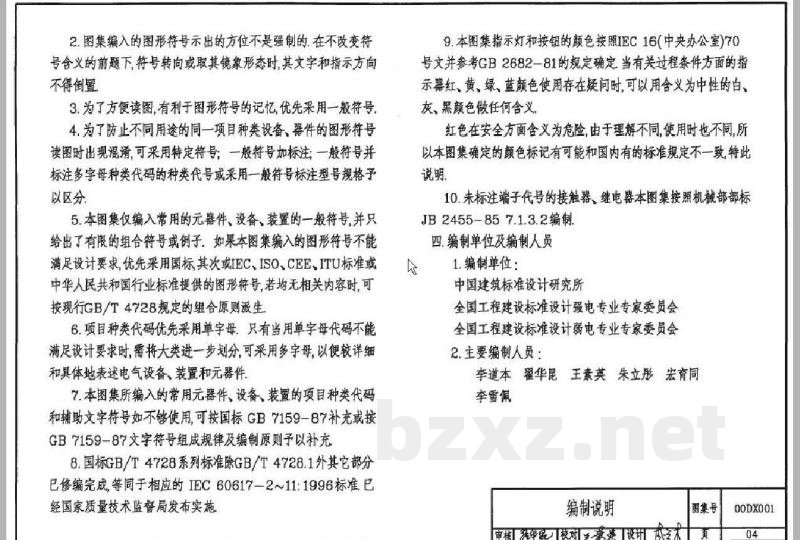

三、使用说明
1. 本图集编入的图形符号可根据需要缩小或放大。
2. 图集编入的图形符号示出的方位不是强制的。在不改变符号含义的前提下，符号转向或取其镜像形态时，其文字和指示方向还不得倒置。
3. 为了方便读图，有利于图形符号的记忆，优先采用一般符号。灰、黑颜色可用于任何含义。
4. 为了防止不同用途的同一类设备、器件的图形符号读图时出现混淆，可采用特定符号：一般符号加标注，或采用一般符号加型号规格。
5. 本图集仅编入常用的元器件、设备、装置的一般符号，并只给出了有限的组合符号或例子。如果本图集的图形符号不能满足设计要求，优先采用国标，其次或IEC、ISO、CEE、ITU标准或行业标准提供的图形符号；若均无相关内容时，可按现行GB/T 4728规定的组合原则派生。
6. 项目种类代码优先采用单字母。只有当单字母代码不能满足设计要求时，可采用多字母代码，以便更详细地表述电气设备、装置和元器件。
7. 本图集编入的常用元器件、设备、装置的项目种类代码和辅助文字符号如不够使用，可按GB/T 7159-87补充或按其文字符号组成规律进行组合。
8. GB/T 4728系列标准除GB/T 4728.1外，其它部分已修编完成，等同于相应的IEC 60617标准。
9. 颜色标记说明：红色在安全方面含义为危险，由于应用不同，本图集确定的颜色标记有可能和国内某些标准规定不一致，特此说明。
10. 未标注端子代号的接触器、继电器。

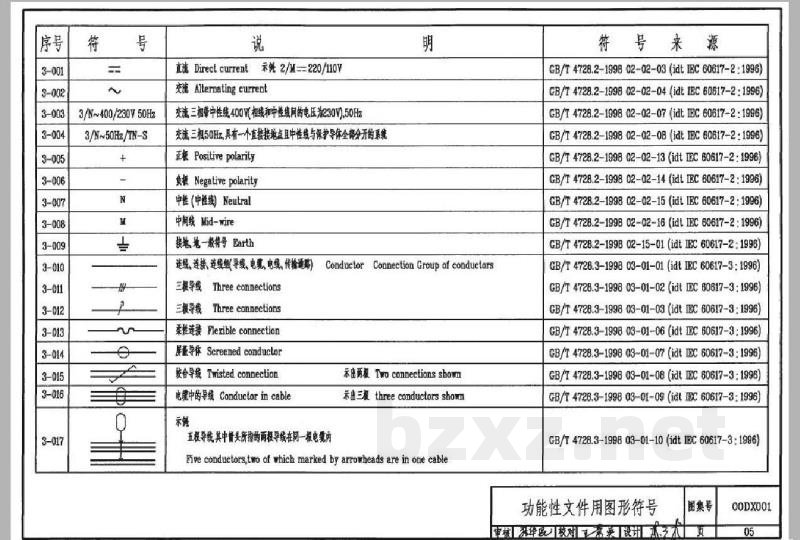

04 符号表
| 序号 | 符号 | 名称 | 来源 |
| :--- | :--- | :--- | :--- |
| 3-001 | DC | 直流 (Direct current) | GB/T 4728.2 |
| 3-002 | AC | 交流 (Alternating current) | GB/T 4728.2 |
| 3-003 | N | 中性线 (Neutral) | GB/T 4728.2 |
| 3-004 | L | 相线 (Phase) | GB/T 4728.2 |
| 3-005 | + | 正极 (Positive polarity) | GB/T 4728.2 |
| 3-006 | - | 负极 (Negative polarity) | GB/T 4728.2 |
| 3-007 | PE | 接地 (Earth) | GB/T 4728.2 |
| 3-008 | — | 导线 (Conductor) | GB/T 4728.2 |
| 3-009 | ∩ | 连接 (Connection) | GB/T 4728.2 |
| 3-010 | ⚯ | 导线组 (Group of conductors) | GB/T 4728.2 |
| 3-011 | ⸗ | 三线连接 (Three connections) | GB/T 4728.2 |
| 3-012 | ➰ | 柔性连接 (Flexible connection) | GB/T 4728.2 |
| 3-013 | ▤ | 屏蔽导线 (Screened conductor) | GB/T 4728.2 |
| 3-014 | ⸓ | 绞合连接 (Twisted connection) | GB/T 4728.2 |
| 3-015 | ⊚ | 电缆中的导线 (Conductor in cable) | GB/T 4728.2 |
| 3-016 | ⦾ | 两条导线在同一电缆内示出 (Two connections shown in one cable) | GB/T 4728.2 |
