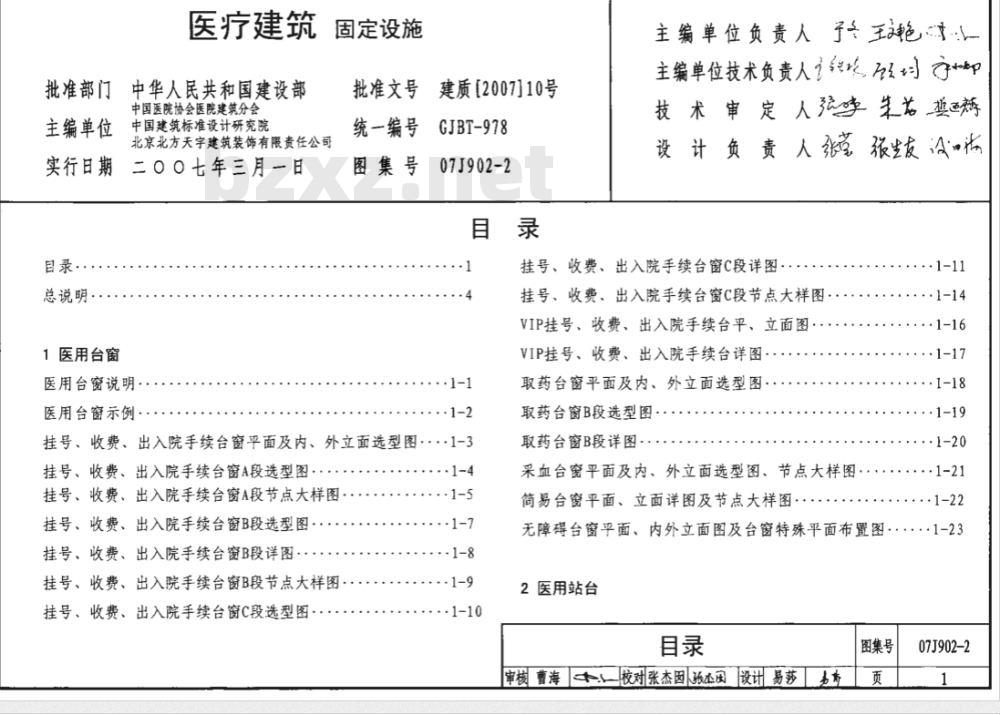

医疗建筑
批准部门
中华人民共和国建设部
主编单位
中国医院协会医院建筑分会
中国建筑标准设计研究院
北京北方天宇建筑装饰有限责任公司实行日期二〇〇七年三月－日
目录·
总说明·
1医用台窗
医用台窗说明·
医用台窗示例·
固定设施
建质[2007]10号
批准文号
统一编号
图集号
GJBT-978
07J902-2
主编单位负责人王艳
主编单位技术负责人+
技术审定人味美为藝
设计负责人張发
挂号、收费、出入院手续台窗C段详图挂号、收费、出入院手续台窗C段节点大样图·VIP挂号、收费、出入院手续台平、立面图·VIP挂号、收费、出入院手续台详图·.·1-1
挂号、收费、出入院手续台窗平面及内、外立面选型图，，·1-3挂号、收费、出入院手续台窗A段选型图··挂号、收费、出入院手续台窗A段节点大样图·挂号、收费、出入院手续台窗B段选型图·：挂号、收费、出入院手续台窗B段详图·挂号、收费、出入院手续台窗B段节点大样图·。挂号、收费、出入院手续台窗C段选型图.·1-4
.·1-8
·1-10
取药台窗平面及内、外立面选型图·：取药台窗B段选型图·
取药台窗B段详图：
采血合窗平面及内、外立面选型图、节点大样图··，简易台窗平面、立面详图及节点大样图·无障碍台窗平面、内外立面图及台窗特殊平面布置图·：2医用站台
审核曹海校对张杰国张杰国设计易莎 育图集号
·1-17
·1-18
·1-19
·1-20
··1-21
07J902-2

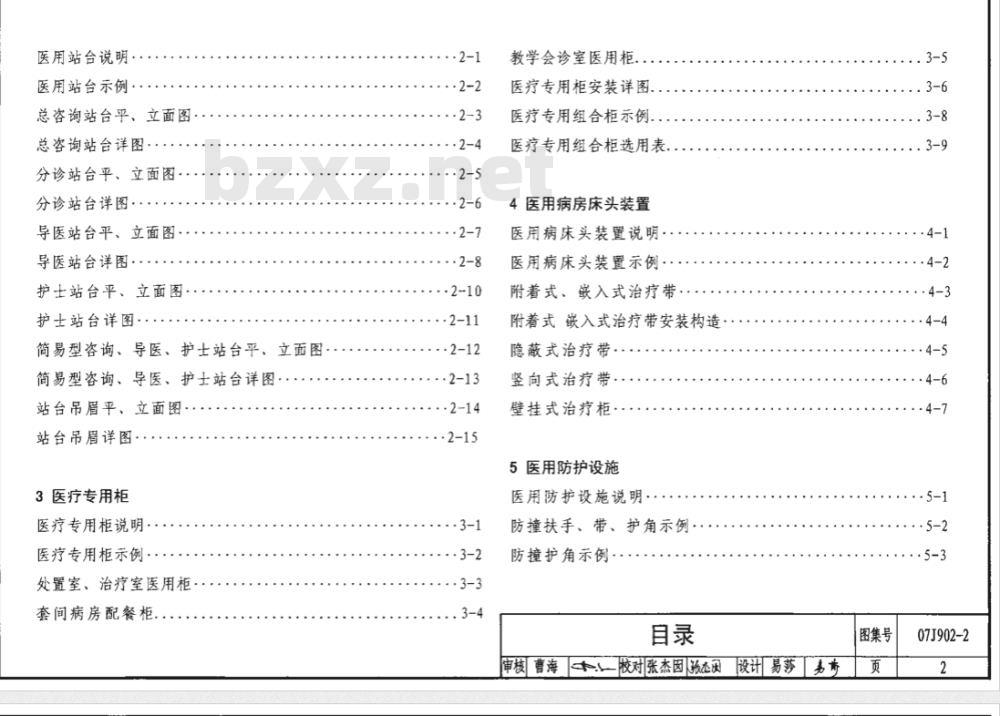

医用站合说明·
医用站台示例·
总咨询站台平、立面图·：
总咨询站台详图·
分诊站台平、立面图··
分诊站台详图：
导医站台平、立面图·
导医站台详图：
护士站台平、立面图·：
护十站台详图··
简易型咨询、导医、护士站台平、立面图·简易型咨询、导医、护士站台详图：站台吊眉平、立面图
站台吊眉详图·
3医疗专用柜
医疗专用柜说明·
医疗专用柜示例·
处置室、治疗室医用柜·
套间病房配餐柜
··2-5
·2-11
·2-12
··213
·2-14
·2-15
教学会诊室医用柜，
医疗专用柜安装详图
医疗专用组合柜示例，
医疗专用组合柜选用表，
4医用病房床头装置
医用病床头装置说明·.
医用病床头装置示例·
附着式、嵌入式治疗带。
附着式嵌入式治疗带安装构造·隐蔽式治疗带.
竖向式治疗带..
壁挂式治疗柜：
5医用防护设施
医用防护设施说明，
防撞扶手、带、护角示例
防撞护角示例
审核曹海中校对张杰因杰园
设计易莎夷萨
图集号
07J902-2

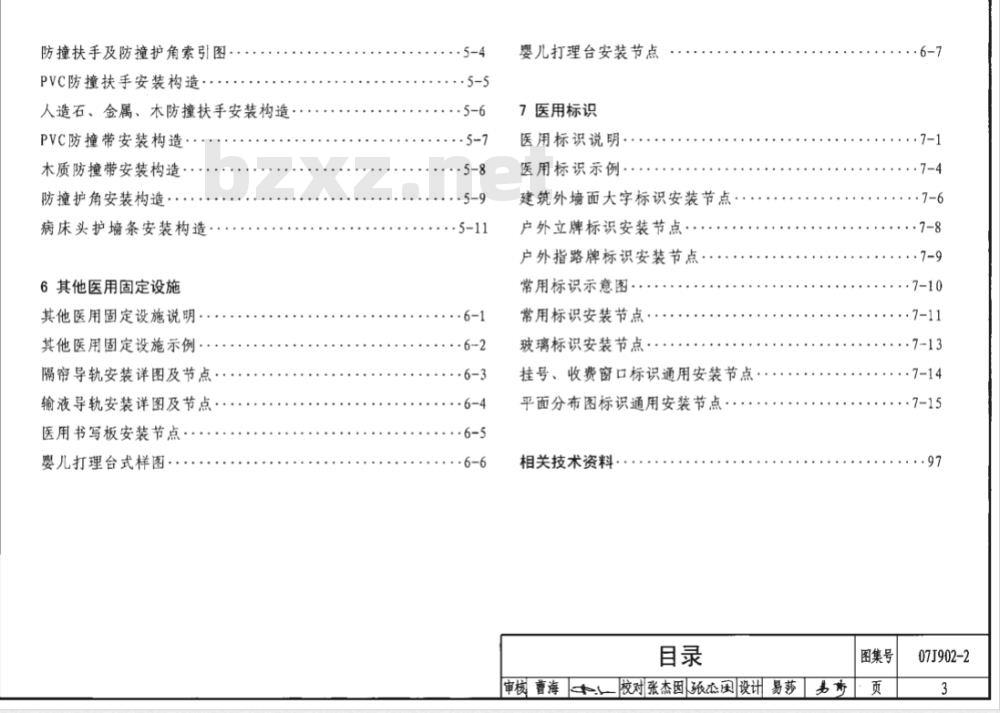

防撞扶手及防撞护角索引图
PVC防撞扶手安装构造·
人造石、金属、木防撞扶手安装构造，PVC防撞带安装构造·
木质防撞带安装构造·，
防撞护角安装构造·：
病床头护墙条安装构造：
6其他医用固定设施
其他医用固定设施说明·
其他医用固定设施示例
隔帘导轨安装详图及节点·
输液导轨安装详图及节点·：
医用书写板安装节点··
婴儿打理台式样图··
.·5-9
·5-11
··64
.·6-5
婴儿打理台安装节点
7医用标识
医用标识说明·
医用标识示例：
建筑外墙面大字标识安装节点：：户外立牌标识安装节点：
户外指路牌标识安装节点·
常用标识示意图..
常用标识安装节点·
玻璃标识安装节点·.
挂号、收费窗口标识通用安装节点·：平面分布图标识通用安装节点·：相关技术资料
审核曹海中校对张杰因孤杰国设计易莎美亭图集号
·7-11
·7-13
. ·715
07J902-2

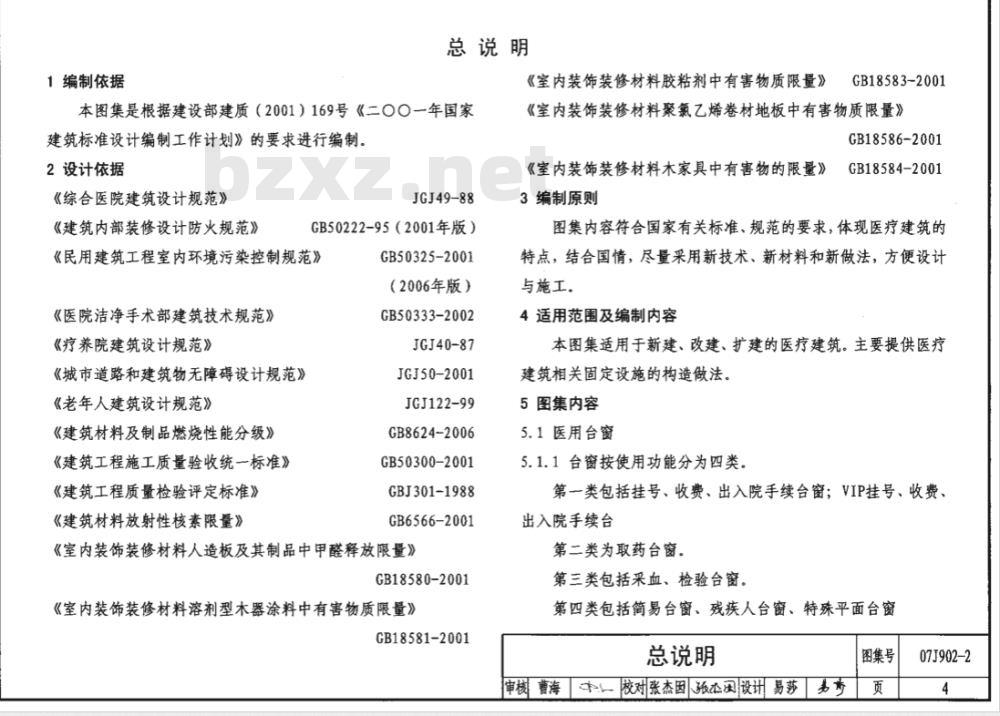

1编制依据
总说明
《室内装饰装修材料胶粘剂中有害物质限量》GB18583-2001
本图集是根据建设部建质（2001）169号《二OO一年国家建筑标准设计编制工作计划》的要求进行编制。2设计依据
《综合医院建筑设计规范》
《建筑内部装修设计防火规范》JGJ49-88
GB50222-95（2001年版）
《民用建筑工程室内环境污染控制规范》《医院洁净手术部建筑技术规范》《疗养院建筑设计规范》
《城市道路和建筑物无障碍设计规范》《老年人建筑设计规范》
《建筑材料及制品燃烧性能分级》《建筑工程施工质量验收统一标准》《建筑工程质量检验评定标准》《建筑材料放射性核素限量》
GB50325-2001
（2006年版）
GB50333-2002
JGJ40-87
JGJ50-2001
JGJ122-99
GB8624-2006
GB50300-2001
GBJ301-1988
GB6566-2001
《室内装饰装修材料人造板及其制品中甲醛释放限量》GB18580-2001
《室内装饰装修材料溶剂型木器涂料中有害物质限量》GB18581-2001
《室内装饰装修材料聚氟乙烯卷材地板中有害物质限量》GB18586-2001
《室内装饰装修材料木家具中有害物的限量》3编制原则
GB18584-2001
图集内容符合国家有关标准、规范的要求，体现医疗建筑的特点，结合国情，尽量采用新技术、新材料和新做法，方便设计与施工。
4适用范围及编制内容
本图集适用于新建、改建、扩建的医疗建筑。主要提供医疗建筑相关固定设施的构造做法。5图集内容
5.1医用台窗
5.1.1台窗按使用功能分为四类，第一类包括挂号、收费、出入院手续台窗；VIP挂号、收费、出入院手续台
第二类为取药台窗。
第三类包括采血、检验合窗。
第四类包括简易台窗、残疾人台窗、特殊平面台窗总说明
图集号
审核曹海一校对张杰因级杰闽设计易莎美页
07J902-2

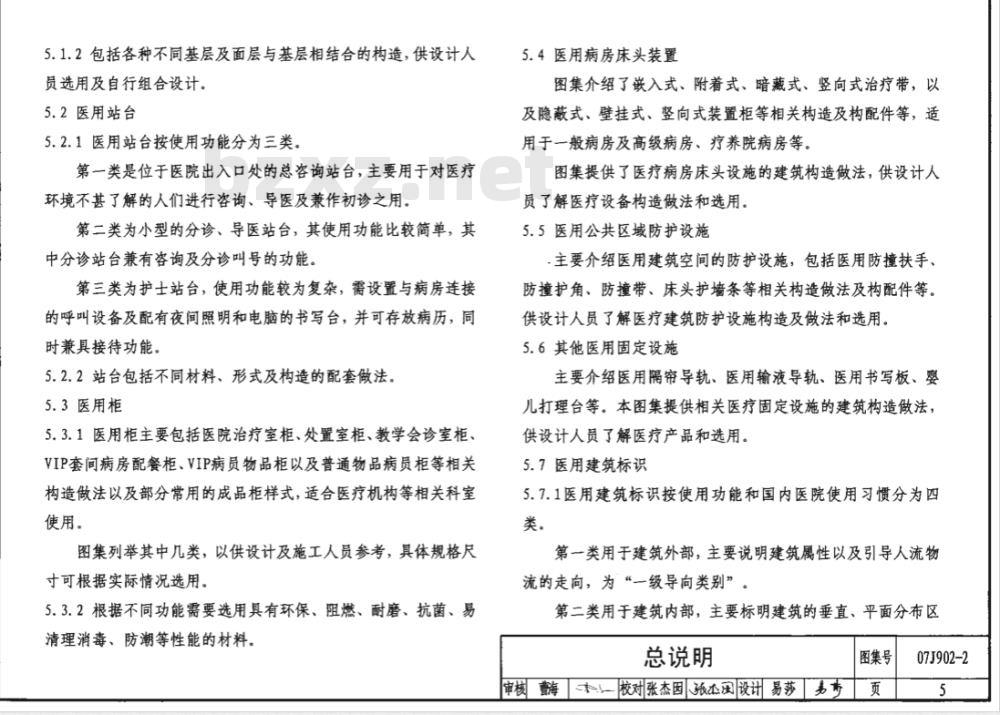

5.1.2包括各种不同基层及面层与基层相结合的构造，供设计人员选用及自行组合设计。
5.2医用站台
5.2.1医用站台按使用功能分为三类，第一类是位于医院出入口处的总咨询站台，主要用于对医疗环境不甚了解的人们进行咨询、导医及兼作初诊之用。第二类为小型的分诊、导医站台，其使用功能比较简单，其中分诊站台兼有咨询及分诊叫号的功能。第三类为护士站台，使用功能较为复杂，需设置与病房连接的呼叫设备及配有夜间照明和电脑的书写台，并可存放病历，同时兼具接待功能。
5.2.2站台包括不同材料、形式及构造的配套做法5.3医用柜
5.3.1医用柜主要包括医院治疗室柜、处置室柜、教学会诊室柜、VIP套间病房配餐柜、VIP病员物品柜以及普通物品病员柜等相关构造做法以及部分常用的成品柜样式，适合医疗机构等相关科室使用。
图集列举其中几类，以供设计及施工人员参考，其体规格尺寸可根据实际情况选用。
5.3.2粮据不同功能需要选用具有环保、阻燃、耐蘑、抗菌、易清理消毒、防潮等性能的材料。5.4医用病房床头装置
图集介绍了嵌入式、附着式、暗藏式、竖向式治疗带，以及隐蔽式、壁挂式、竖向式装置柜等相关构造及构配件等，适用于一般病房及高级病房、疗养院病房等。图集提供了医疗病房床头设施的建筑构造做法，供设计人员了解医疗设备构造做法和选用，5.5医用公共区域防护设施
.主要介绍医用建筑空间的防护设施，包括医用防撞扶手、防撞护角、防撞带、床头护墙条等相关构造做法及构配件等。供设计人员了解医疗建筑防护设施构造及做法和选用。5.6其他医用固定设施
主要介绍医用隔帘导轨、医用输液导轨、医用书写板、婴儿打理台等。本图集提供相关医疗固定设施的建筑构造做法，供设计人员了解医疗产品和选用。5.7医用建筑标识
5.7.1医用建筑标识按使用功能和国内医院使用习惯分为四类。
第一类用于建筑外部，主要说明建筑属性以及引导人流物流的走向，为“一级导向类别”。第二类用于建筑内部，主要标明建筑的垂直、平面分布区总说明
图集号
审核科一校对张杰因纸本杰闵设计易莎夷梦页
07J902-2
域，为“二级导向类别”。
第三类用于各楼层，主要标明医疗单元平面及平面分区，为“三级导向类别”。
第四类用于各类房间及具体区域，主要标明其属性及功能，为“四级导向类别”。
5.7.2标识设计要注意和室内设计的协调性，同时满足引导性、警示性及标志性的要求。
6材料选用要求
6.1材料品种、规格和质量均应符合国家现行各种标准的规定，施工时必须按工程设计要求及有关规范的规定进行防火、防腐、防蛀等处理。材料的燃烧性能应符合《建筑内部装修设计防火规范》GB50222-95（2001年版）。6.2材料必须符合国家《民用建筑工程室内环境污染控制规范》GB50325-2001。
6.3面层材料应适用于医疗环境，必须易清洗、耐磨、防油污、不渗水、燃烧无毒性或难燃及不燃性。6.4衬板、固定连接件、建筑胶等应符合国家有关的标准及规定。6.5选用固定连接件如膨胀螺栓、铰链、液压杆件等配件时，宜选用符合高标准规格的产品，以适应医疗建筑使用频率高的特性。
7图集尺寸单位
本图集中所注尺寸，其单位除特别标明外均为毫米。8图集选用索引方法
节点编号
07J902-2
节点页次
9本图集参加编制单位
北京清水爱派建筑设计有限公司苏州美瑞德建筑装饰有限公司
中侨科艺标志有限公司
杜邦中国集团有限公司
上海富美家装饰材料有限公司
奥地利FunderMax集团公司
总说明
审核曹海校对张杰因张杰要设计易莎美梦图集号
07J902-2
1编制内容
医用台窗说明
2.5凡用于建筑配件及表面饰材的固定件应根据基层情况宜采用钢包括医疗机构中常用的挂号台窗、收费合窗、出入院手续合窗；VIP挂号合窗、收费台窗、出入院手续台窗；取药台窗、采血台窗、检验台窗等。医疗机构中的合窗设计涉及面广、适用范围大、使用功能复杂、形式多变，本部分提供其中的几种形式，设计人员可参考自行组合，也可根据现场实际情况选择部分形式和内部构造。
2选用要求
2.1本部分涉及的几种医用台窗在满足构造做法的前提下，其形式及立面、大样都可以互相通用。如果选用人员需要改变其饰面材料，需补充有关的节点做法。本部分考虑了台窗的多种结构做法（其架为钢筋混凝土、角钢、板材等几种做法），选用时建议根据现场实际尺寸，做适当修改。2.2图中混凝土结构要求表面光洁，棱角整齐。2.3金属管材间焊缝应牢固。焊缝要均匀饱满，所有焊缝均应打磨抛光。
2.4凡金属材料必须除锈并刷防锈漆两道。木材露明部分油漆做法：图中未注明者均刷防腐底漆一道，调和漆两道，颜色由设计人员确定。不露明木龙骨及木质人造板基材，应刷防火涂料两遍，或作其他防火处理。与墙、地接触的剧防腐涂料。
制膨胀螺栓、胀管螺钉、射钉等安装方法以代替在混凝土或砖墙中预理木砖或铁件的做法，并选用高质量的粘贴胶或采用粘、钉并举的做法。
2.6本部分中的材料，设计人员可根据构造情况自行设计，台面材料可为石材、人造石、实木或细木工板上贴装饰板等；踢脚可为面砖踢脚、石材踢脚、人造石踢脚、不锈钢踢脚、氟碳喷涂金属踢脚等。2.7台窗安全玻璃的选用应符合《建筑玻璃应用技术规程》JGJ113-2003的相关技术要求。其中安全玻璃最大许用面积见下表。安全玻璃最大许用面积
玻璃种类
钢化玻璃
单片防火玻璃
夹层玻璃
公称厚度（mm）bZxz.net
医用台窗说明
最大许用面积（m）
图集号
设计张杰因」本因
审核曹海校对钱锋线锋国
07J902-2
挂号台窗
取药台窗
取药台窗
收费台窗
取药台窗
采血、检验台窗
收费台窗
取药台窗
无障碍台窗
医用台窗示例
收费台窗
取药台窗
台窗内立面
（活动地板可根据需要选用）
图集号
审核曹海
校对钱锋线择设计张杰图张杰图页
07J902-2
1001l0so
不锈钢盆
a=200b=300h=80（深度）
平面示意图
（侧桌形式）
1200~1500
1200~1500
成品办公桌
600×1500×760
计算机显示屏
人造石饰面
1200~1500
外立面分段示意图
1oo11~0sot
不锈钢盆
a=180b=300h-80（深度）
计算机显示屏
1200~1500
1200~1500
平面示意图
1200~1500
成品办公桌
600×1200（1500) ×760
1200~1500
（正桌形式）
1200~1500
1200~1500
内立面分段示意图
人造石饰面
注：1.A外为吊眉外立面，形式及节点详见第1-4页~1-6页：B外为玻璃隔断外立面，形式及节点详见第1-7页~第1-9页；C外为柜体外立面，形式及节点详见第1-10页~第1-15页。2.A内为吊履内立面，形式及节点详见第1-4页~1-6页：B内为玻璃隔断内立面，形式及节点参见B外段详图；C内为柜体内立面，形式及节点详见第1-10页第1-15页。3.A、B、C各段可根据实际需要组合使用。4.封闭玻璃隔断设对讲系统并预留电源。挂号、收费、出入院手续台窗平面及内、外立面选型图审核曹海校对钱锋线择设计张杰因张杰闽图集号
07J902-2
饰面材料
640790
饰面材料
LED显示屏
1200~1500
1200~1500
AI平面图
（顶视）
LED显示屏
1200~1500
饰面材料
1200~1500
1200~1500
夹层玻璃（钢化玻璃）
夹层玻璃（钢化玻璃)不锈钢连接件ro
1200~1500
AⅡI平面图（顶视）
透光灯片
1200~1500
夹层玻璃（钢化玻璃）
1200~1500
1190~149025251150~145025251150~14502529AIII平面图（顶视）
注：1.所有外立面都可共用内立面图2.挂号、收费、出入院手续台窗宜采用夹层玻璃，其他类型台窗宜采用10－12厚钢化玻璃。夫层玻璃、钢化玻璃厚度参照医用台窗说明列表。3.基层板可选用：密度板、创花板、细木工板等。4.饰面材料可选用石材（20厚）、人造石（12厚）、铝塑板（3厚），也可选用纽本工板外贴饰面板或胶合板上贴耐火板（>0.8厚）等，其品种及颜色电设计人员定。也可根据工程要求改用其他饰面材料，但需补充有关节点做法。5.踢脚材料可选用：PVC卷材、橡胶卷材、成品橡塑、铝塑板、不锈锅等材料。夹层玻璃（钢化玻璃）
亚克力透光字
AI外立面
中80钢管
不锈钢连接件
LED显示屏
PVC字或发光二级管字
LED显示屏
AII外立面
拉丝不锈钢饰面
AII外立面
A内立面
LED显示屏
夹层玻璃（钢化玻璃）
夹层玻璃（钢化玻璃）
检修门
挂号、收费、出入院手续台窗A段选型图图集号
审核售海中校对钱锋
线释设计张杰图孤杰围
散热孔
07J902-2
饰面材料
检修门
基层板
饰面材料
基层板
中80钢管表面喷氟碳漆
（上部固定于结构楼板）
饰面材料
1-6高
检修门
基层板
轻钢龙骨
L30×3@600~750
镀锌角钢上部与楼板圃定
亚克力透光字
LED显示屏
由专业配套厂家安装
L30× 3@600 ~750
镀锌角钢上部与楼板固定
PVC字或发光二级管字
（发光二级管字预留电源）
基层板
LED显示屏
由专业配套厂家安装
不锈钢连接件
轻钢龙骨
L30 × 3@600~ 750
镀锌角钢上部与楼板固定
LED显示屏
由专业配套厂家安装
饰面材料
L30×3@600~750
镀锌角钢
自攻钉
密封胶固定
夹层玻璃（钢化玻璃）
L30×3@600~750镀锌角钢
（上部固定于结构楼板节点详见1-6页）日光灯
LED星示屏（厂家安装）
亚克力
透光字
基层板
饰面材料
中80钢管表面喷氟碳漆PVC字或发光二级管字（上部围定于结构楼板节点详见1-6页）（发光二级管字预留电源）蒸层板
饰面材料
L30×3
①600~750镀锌角钢
自攻钉
夹层玻璃（钢化玻璃）
LED显示屏（厂家安装）
也可选用细木工板外贴饰面板或胶合板上贴耐火板（>0.8厚）等，其品种及颜色由设计人员定，也可根据工程要求改用其他饰面材料，但需补充有关节点做法其他类型台密宜采用10~12厚钢化注：1.挂号、收费、出入院手续台窗宜采用夹层玻璃，玻璃。来层玻璃、钢化玻璃厚度参照医用台窗说明列表。2.基层板可选用：窑度板、创花
板、细木工板等。3.饰面材料可选用石材（20厚）、人造石（12厚）、铝塑板（3厚）挂号、收费、出入院手续台窗A段节点大样图审核曹海一校对钱锋线释设计张杰区杰因图集号
07J902-2
