11CD008-4 固定资产投资项目节能评估文件编制要点及示例（电气）（参考图集）

　　11CD008-4《固定资产投资项目节能评估文件编制要点及示例(电气)》根据国家现行有关标准，指导固定资产投资项目节能评估文件电气专业相关内容的编写，推荐相关工程的节能指标，以便对节能状况进行合理、正确的评估。对固定资产投资项目用能的科学性、合理性进行分析，提出提高能源利用效率、降低能源消耗的对策和措施，为项目决策提供科学依据。主要内容包括：固定资产投资评估报告书（电气专业）编制的基本内容和格式、典型民用建筑的固定资产投资评估报告书（电气专业）的编制实例和附录。在附录中总结了实际工程中典型建筑项目的能耗指标，给出了民用建筑可行性研究阶段的能耗参考数据，汇集了国家节能相关法律法规目录及固定资产投资评估报告书内容深度要求，可供设计人员在工程设计和编写节能评估文件时参考。

国家建筑标准设计图集 11CD008-4
固定资产投资项目节能评估文件编制要点及示例（电气）

组织编制：中国建筑标准设计研究院
主编单位：中科院建筑设计研究院有限公司北京节能环保中心
实行日期：二〇一一年十月一日

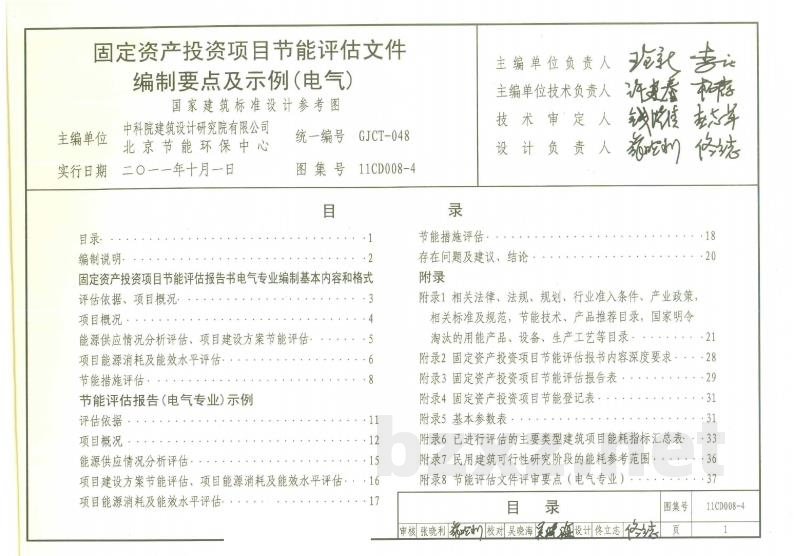

目录
1 编制依据
2 编制目的
3 适用范围
4 主要内容
4.1 评估依据
4.2 项目概况
4.3 供配电系统
4.4 照明系统及控制方案
5 注意事项
附录1 相关法律、法规、规划、行业准入条件、产业政策相关标准及规范，节能技术、产品推荐目录，国家明令淘汰的用能产品、设备、生产工艺等目录
附录2 固定资产投资项目节能评估报告书内容深度要求
附录3 固定资产投资项目节能评估报告表
附录4 固定资产投资项目节能登记表
附录5 基本参数表
附录6 已进行评估的主要类型建筑项目能耗指标汇总表
附录7 民用建筑可行性研究阶段的能耗参考范围
附录8 节能评估文件评审要点（电气专业）

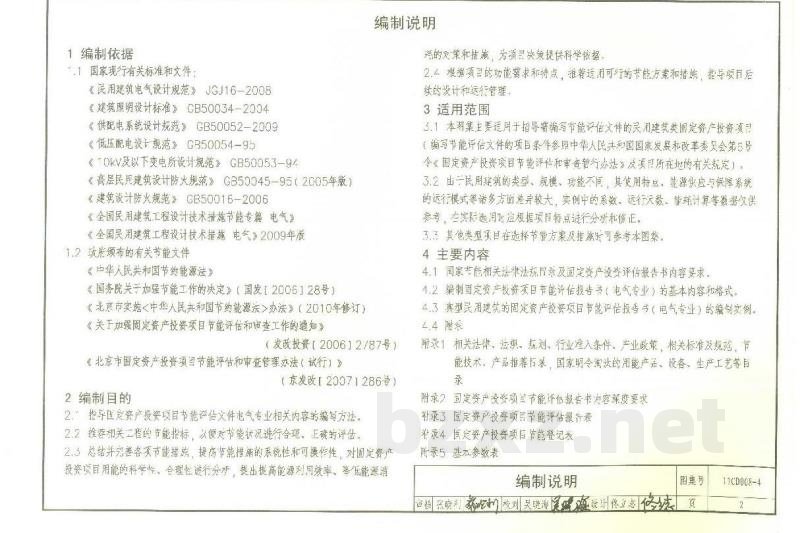

1 编制依据
1.1 国家现行有关标准和文件：
《民用建筑电气设计规范》JGJ16-2008
《建筑照明设计标准》GB50034-2004
《供配电系统设计规范》GB50052-2009
《低压配电设计规范》GB50054-95
《10kV及以下变电所设计规范》GB50053-94
《高层民用建筑设计防火规范》GB50045-95（2005年版）
《建筑设计防火规范》GB50016-2006
《全国民用建筑工程设计技术措施电气》（2009年版）

1.2 与项目相关的节能文件：
《中华人民共和国节约能源法》
《国务院关于加强节能工作的决定》（国发【2006】128号）
《关于加强固定资产投资项目节能评估和审查工作的通知》

2 编制目的
2.1 指导固定资产投资项目节能评估报告书电气专业相关内容的编写方法。
2.2 推荐相关工程的节能指标，以便对节能状况进行合理评估。
2.3 总结并完善各类节能措施，提高节能措施的系统性和可操作性，对固定资产投资项目用能的科学性、合理性进行分析，提出提高能源利用效率、降低能源消耗的对策和措施，为项目决策提供科学依据。

3 适用范围
3.1 本图集主要用于指导需编写节能评估文件的民用建筑类固定资产投资项目（编写节能评估文件的项目条件参照《固定资产投资项目节能评估和审查暂行办法》及项目所在地的有关规定）。
3.2 由于民用建筑的类型、规模，或能不同，其使用特点、能源供应与保障系统的运行模式等诸多方面差异较大，实例中的系数、运行天数、能耗计算等数据仅供参考，有实际应用应根据项目特点进行分析和修正。
3.3 其他类型的项目在选择节能方案及指标时可参考本图集。

4 主要内容

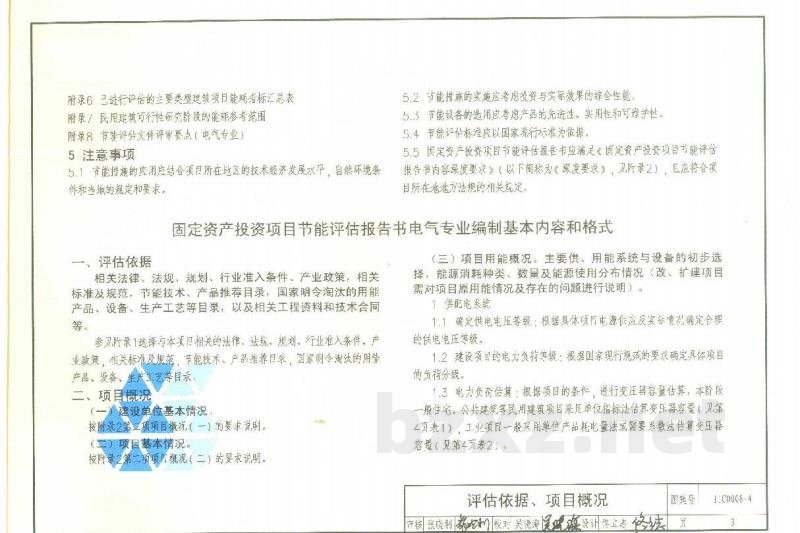

4.1 评估依据
相关法律、法规、规划、行业准入条件、产业政策相关标准及规范，节能技术、产品推荐目录，国家明令淘汰的用能产品、设备、生产工艺等目录，以及相关工程资料和技术合同等。

4.2 项目概况
（一）建设单位基本情况。
（二）项目基本情况。
（三）项目用能概况：主要供、用能系统与设备的初步选择，能源消耗种类、数量及能源使用分布情况（改、扩建项目需对项目原用能情况及存在的问题进行说明）。

4.3 供配电系统
1. 确定供电电压等级：根据具体项目电源供应及实际情况确定合理的供电电压等级。
2. 项目建设的电力负荷等级：根据国家现行规范的要求确定具体项目的负荷等级。
3. 电力负荷估算：根据项目条件进行变压器容量估算。
- 民用建筑（住宅、公共建筑等）一般采用单位指标法估算变压器容量。
- 工业项目一般采用单位产品耗电量法或需要系数法估算。

表1 负荷估算（单位指标法）
| 占用变压器建筑面积 (m2) | 装置指标 (VA/m2) | 变压器容量 (kVA) |
| :--- | :--- | :--- |
计算公式：S = K * N / 1000
其中：S为计算的视在功率 (kVA)；K为单位指标 (VA/m2)；N为建筑面积 (m2)。

表2 负荷估算（需要系数法）
| 设备组别 | 有功功率 (kW) | 无功功率 (kvar) | 功率因数 (cosφ) | 需要系数 (Kx) | 负载率 | 变压器总容量 (kVA) |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- |
计算公式：
有功功率 Pc = Kx * Pe
无功功率 Qc = Pc * tanφ
视在功率 Sc = sqrt(Pc^2 + Qc^2)
其中：Pe为用电设备组的设备功率（不包括备用设备）；Kx为需要系数；cosφ为功率因数；tanφ为功率因数角对应的正切值。

4. 变配电所位置、数量及变压器装机容量：根据负荷估算结果，确定并说明变配电所数量、位置及各变配电所内变压器的台数和容量；明确本项目的低压供电半径，无功功率补偿方式及补偿要求，变压器负载率，配电治理措施，备用电源和应急电源的设置与容量。

5. 照明系统及控制方案
5.1 报建建筑的照度标准及功率密度值：项目按照《建筑照明设计标准》GB50034规定的各种场所照度标准、照明功率密度等参数给出本项目建筑主要部位照明功率、照度值。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

11CD008-4：固定资产投资项目节能评估文件编制要点及示例（电气）
目录
编制说明
固定资产投资项目节能评估报告书电气专业编制基本内容和格式
评估依据、项目概况
项目概况
能源供应情况分析评估、项目建设方案节能评估
项目能源消耗及能效水平评估
节能措施评估
节能评估报告(电气专业)示例
评估依据
项目概况
能源供应情况分析评估
项目建设方案节能评估、项目能源消耗及能效水平评估
项目能源消耗及能效水平评估
节能措施评估
存在问题及建议、结论
附录
附录1 相关法律、法规、规划、行业准入条件、产业政策， 相关标准及规范，节能技术、产品推荐目录，国家明令淘汰的用能产品、设备、生产工艺等目录
附录2 固定资产投资项目节能评估报书内容深度要求
附录3 固定资产投资项目节能评估报告表
附录4 固定资产投资项目节能登记表
附录5 基本参数表
附录6 已进行评估的主要类型建筑项目能耗指标汇总表
附录7 民用建筑可行性研究阶段的能耗参考范围
附录8 节能评估文件评审要点（电气专业）
