15CJ63 KST板参考

　　15CJ63、15CG26《KST板》参考图集，是以山东凯泰板业有限公司生产的KST板在工程中的应用技术为依据编制的国家建筑标准设计参考图集，图集主要内容包括：屋面板、网架板、天沟板、楼面板、墙板选用表及详图，图集还提供了各类板与主体的连接构造详图，供设计人员选用。　　图集适用范围:　　1 适用于非地震区及抗震设防烈度小于等于8度（0.20g）地区的一般工业与民用建筑。　　2 适用于正常环境、无侵蚀性介质和年平均相对湿度小于等于75%的建筑。　　3 楼面板适用于仅承受竖向荷载的工业与民用建筑的夹层、栈桥等。　　4 屋面板、网架板、挑檐板、天沟板适用于屋面坡度小于等于1/10的工业与民用建筑。　　5 外墙板适用于一般工业建筑的外挂式墙板。当用于民用建筑时，墙板的防水、保温、隔热、隔声、防火等应满足相关规范的要求。

KST板参考图集 (15CJ63, 15CG26)

组织编制：中国建筑标准设计研究院

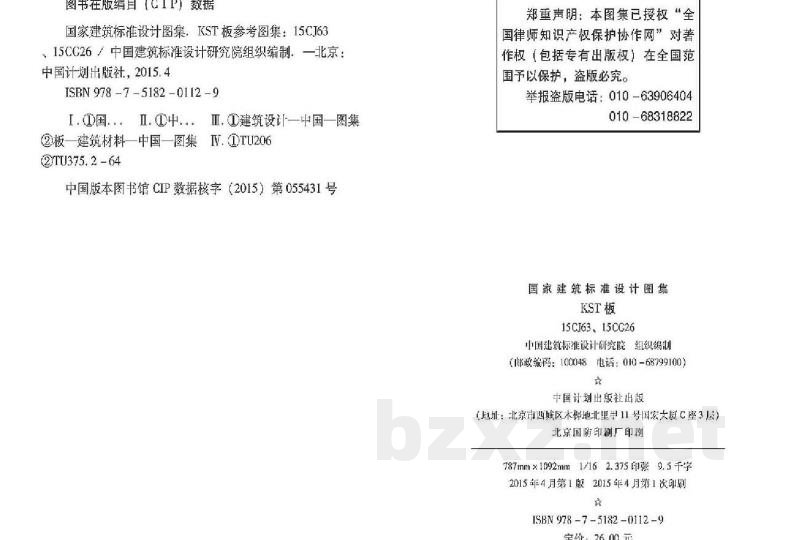

出版信息：中国计划出版社，2015.4
ISBN: 978-7-5182-0112-9

【目录】
1. 编制依据
2. 适用范围
3. 编制内容
4. 材料及性能

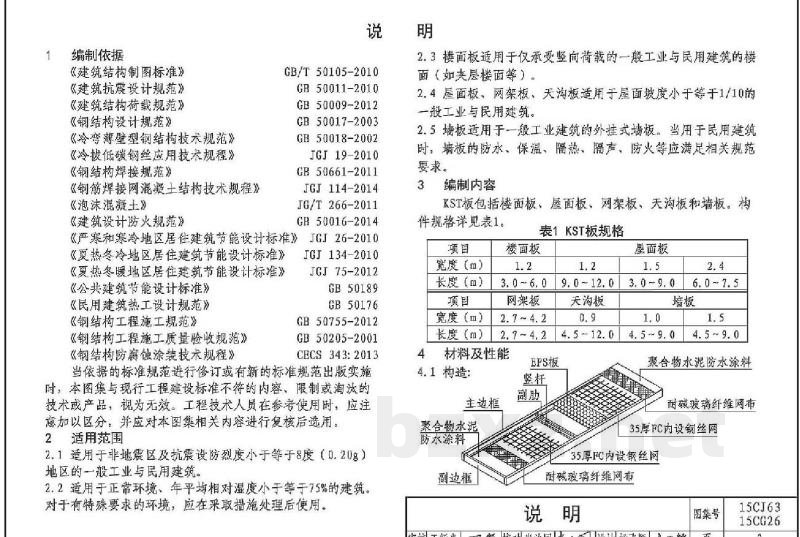

1. 编制依据
《建筑结构制图标准》、《建筑抗震设计规范》、《建筑结构荷载规范》、《钢结构设计规范》、《冷弯薄壁型钢结构技术规范》、《冷拔低碳钢丝应用技术规程》、《钢结构焊接规范》、《钢筋焊接网混凝土结构技术规程》、《泡沫混凝土》、《建筑设计防火规范》、《民用建筑热工设计规范》、《钢结构工程施工规范》、《钢结构工程施工质量验收规范》、《钢结构防腐蚀涂装技术规程》、《严寒和寒冷地区居住建筑节能设计标准》、《夏热冬冷地区居住建筑节能设计标准》、《夏热冬暖地区居住建筑节能设计标准》、《公共建筑节能设计标准》等。

2. 适用范围
2.1 适用于非地震区及抗震设防烈度小于等于8度（0.20g）地区的一般工业与民用建筑。
2.2 适用于正常环境、年平均相对湿度小于等于75%的建筑。对于有特殊要求的环境，应在采取措施处理后使用。
2.3 楼面板适用于仅承受竖向荷载的一般工业与民用建筑（如夹层楼面等）。
2.4 屋面板、网架板、天沟板适用于屋面坡度小于等于1/10的一般工业与民用建筑。
2.5 墙板适用于一般工业建筑的外挂式墙板。当用于民用建筑时，其防水、保温、隔热、隔声、防火等应满足相关规范要求。

3. 编制内容
KST板包括楼面板、屋面板、网架板、天沟板和墙板。构件规格详见表1。

表1 KST板规格
| 项目 | 宽度(m) | 长度(m) |
| :--- | :--- | :--- |
| 楼面板 | 1.2 | 3.0~6.0 |
| 屋面板 | 1.5 | 2.4~9.0 |
| 网架板 | 2.7~4.2 | 3.0~9.0 |
| 天沟板 | 0.9 | 1.0~6.0 |
| 墙板 | 1.5 | 4.5~12.0 |

4. 材料及性能
4.1 构造：
KST板由主边框、副边框、副肋、竖杆、双层空间钢丝网、EPS板、FC、耐碱玻璃纤维网布及聚合物水泥防水涂料等组成。墙板内、外均应设置不小于20mm厚的水泥砂浆面层。

4.2 钢材：
- 主边框、副边框：采用冷弯薄壁型钢。
- 副肋：采用冷弯薄壁型钢或普通热轧角钢。
- 竖杆：采用普通热轧钢板。
- 双层空间钢丝网：采用熟镀锌冷拔低碳钢丝，抗拉强度设计值 fy=320N/mm²。所有选用钢材牌号均为Q235B。

4.3 焊条：采用E43型焊条。

4.4 EPS板：燃烧性能等级为B1级，干密度为15±1kg/m³。燃烧性能应满足相应的产烟特性、滴落物及烟气毒性等级要求。

4.5 FC（纤维水泥板）：
技术性能指标参考如下：
- 干密度：400~450 kg/m³ 或 500~550 kg/m³
- 抗压强度：2.2~4.0 MPa
- 导热系数：约 0.09 W/(m·K)
- 吸水率：不大于5%
- 抗冻性：100次冻融循环后质量损失率≤5%
- 水蒸气透湿率：≤1.46 × 10⁻⁶ g/(m²·s·Pa)
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

15CJ63 15CG26

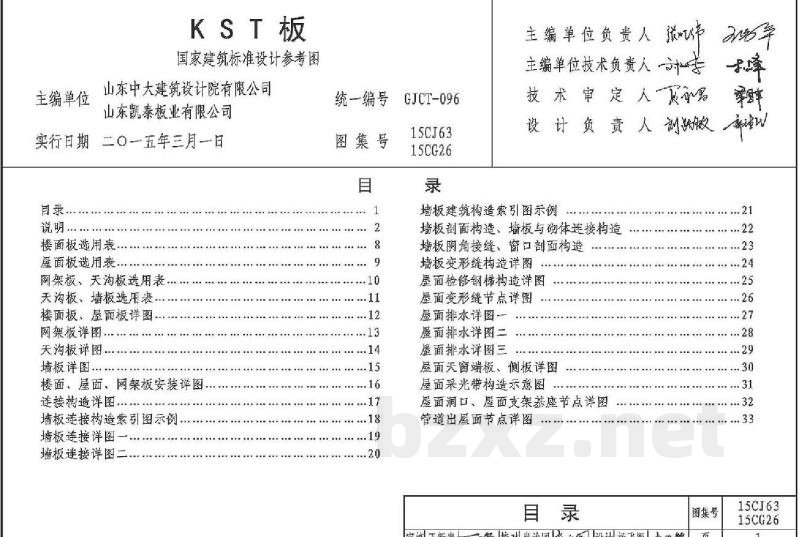

目录
说明
楼面板选用表
屋面板选用表
网架板、天沟板选用表
天沟板、墙板选用表
楼面板、屋面板详图
网架板详图
天沟板详图
墙板详图
楼面、屋面、网架板安装详图
连接构造详图
墙板连接构造索引图示例
墙板连接详图一
墙板连接详图二
墙板建筑构造索引图示例
墙板剖面构造、墙板与砌体连接构造
墙板阴角接缝、窗口剖面构造
墙板变形缝构造详图
屋面检修钢梯构造详图
屋面变形缝节点详图
屋面排水详图一
屋面排水详图二
屋面排水详图三
屋面天窗端板、侧板详图
屋面采光带构造示意图
屋面洞口、屋面支架基座节点详图
管道出屋面节点详图
