湘2021G301 湖南省预制带肋底板混凝土叠合楼板（混凝土肋、钢筋肋、钢管肋）

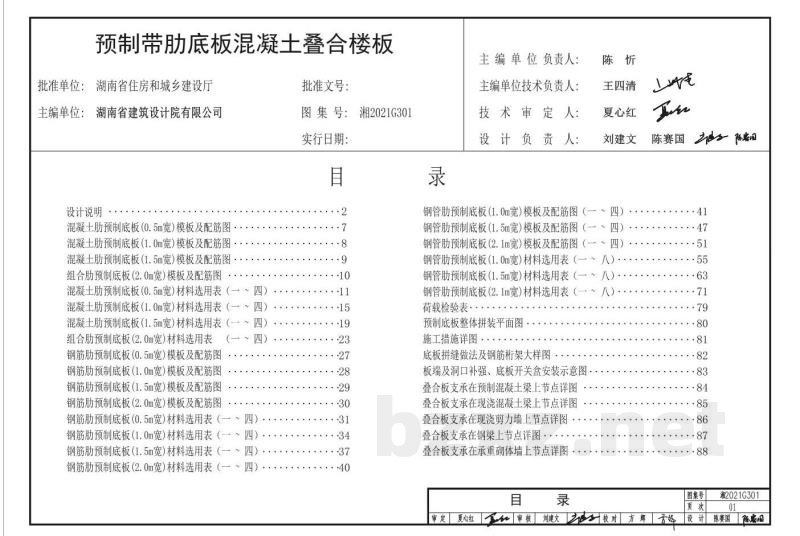

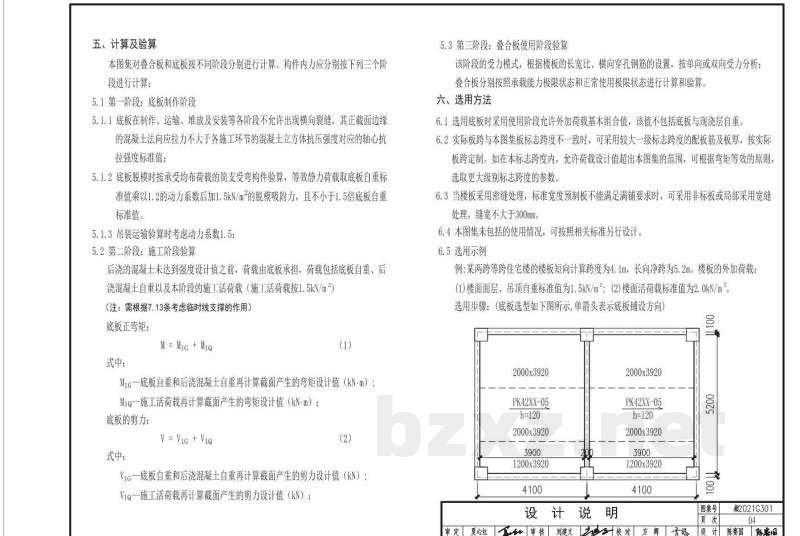

设计说明·····2

混凝土肋预制底板(0.5m宽)模板及配筋图·····7

混凝土肋预制底板(1.0m宽)模板及配筋图·····8

混凝土肋预制底板(1.5m宽)模板及配筋图·····9

组合肋预制底板(2.0m宽)模板及配筋图·····10

混凝土肋预制底板(0.5m宽)材料选用表(一~四)·····11

混凝土肋预制底板(1.0m宽)材料选用表(一~四)·····15

混凝土肋预制底板(1.5m宽)材料选用表(一~四)·····19

组合肋预制底板(2.0m宽)材料选用表 (一~四)·····23

钢筋肋预制底板(0.5m宽)模板及配筋图·····27

钢筋肋预制底板(1.0m宽)模板及配筋图·····28

钢筋肋预制底板(1.5m宽)模板及配筋图·····29

钢筋肋预制底板(2.0m宽)模板及配筋图·····30

钢筋肋预制底板(0.5m宽)材料选用表 (一~四)·····31

钢筋肋预制底板(1.0m宽)材料选用表 (一~四)·····34

钢筋肋预制底板(1.5m宽)材料选用表 (一~四)·····37

钢筋肋预制底板(2.0m宽)材料选用表 (一~四)·····40

钢管肋预制底板(1.0m宽)模板及配筋图 (一~四)·····41

钢管肋预制底板(1.5m宽)模板及配筋图 (一~四)·····47

钢管肋预制底板(2.1m宽)模板及配筋图 (一~四)·····51

钢管肋预制底板(1.0m宽)材料选用表 (一~八)·····55

钢管肋预制底板(1.5m宽)材料选用表 (一~八)·····63

钢管肋预制底板(2.1m宽)材料选用表 (一~八)·····71

荷载检验表·····79

预制底板整体拼装平面图·····80

施工措施详图·····81

底板拼缝做法及钢筋桁架大样图·····82

板端及洞口补强、底板开关盒安装示意图·····83

叠合板支承在预制混凝土梁上节点详图·····84

叠合板支承在现场浇混凝土梁上节点详图·····85

叠合板支承在现场剪力墙上节点详图·····86

叠合板支承在钢梁上节点详图·····87

叠合板支承在承重砌体墙上节点详图·····88

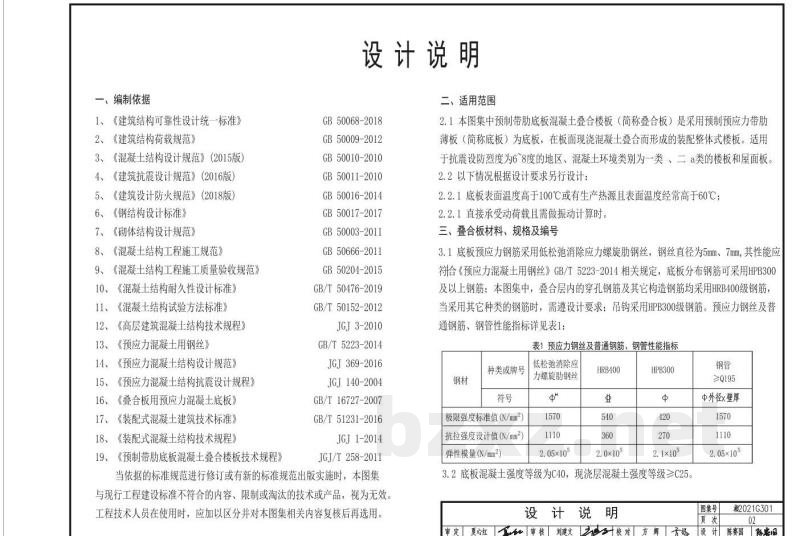

一、编制依据

当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符合的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在使用时，应加以区分并对本图集相关内容复核后再选用。

二、适用范围

2.1 本图集中预制带肋底板混凝土叠合楼板（简称叠合板）是采用预制预应力带肋薄板（简称底板）为底板，在板面现浇混凝土叠合而形成的装配整体式楼板。适用于抗震设防烈度为6~8度的地区、混凝土环境类别为一类、二a类的楼板和屋面。

2.2 以下情况根据设计要求另行设计：

2.2.1 底板表面温度高于100℃或有生产热源且表面温度经常高于60℃；

2.2.2 直接承受动力荷载且需做振动计算时。

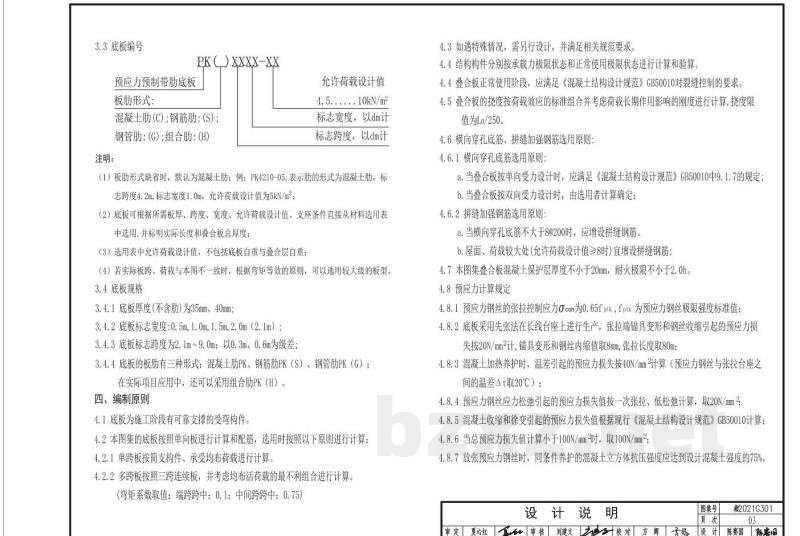

三、叠合板材料、规格及编号

3.1 底板预应力钢筋采用低松驰消除应力螺旋肋钢丝，钢丝直径为5mm、7mm，其性能应符合《预应力混凝土用钢绞线》GB/T 5223-2014相关规定。底板分布钢筋可采用HPB300及以上钢筋；本图集中，叠合层内的穿孔网筋及其它构造钢筋均采用HRB400级钢筋。当采用其它种类的钢筋时，需设计复核要求：吊钩采用HPB300级钢筋。预应力钢丝及普通钢筋、钢管性能指标见表1。

3.2 底板混凝土强度等级为C40，现浇层混凝土强度等级≥C25。
