12N7 民用建筑空调与供暖冷热计量设计与安装图集（DBJ03-22-2014）

河南省工程建设标准设计图集 (0BJT19-97-2012)
主题：民用建筑空调与供暖冷热计量设计与安装
编制单位：山东省建筑设计研究院

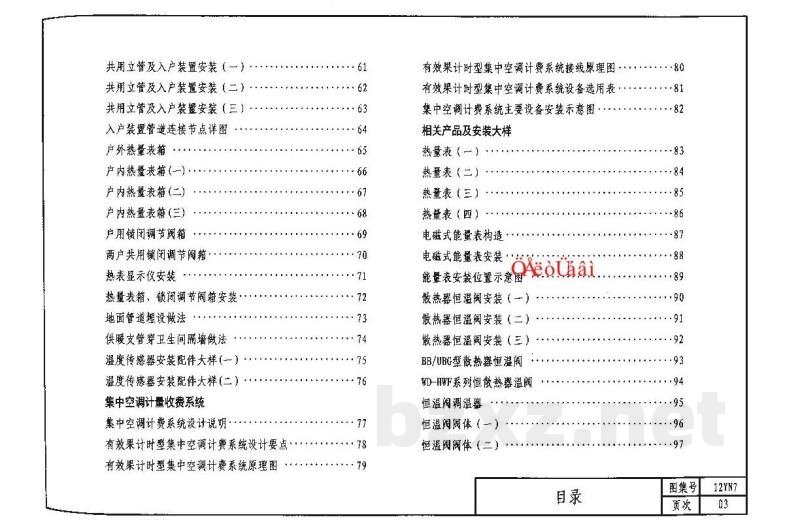

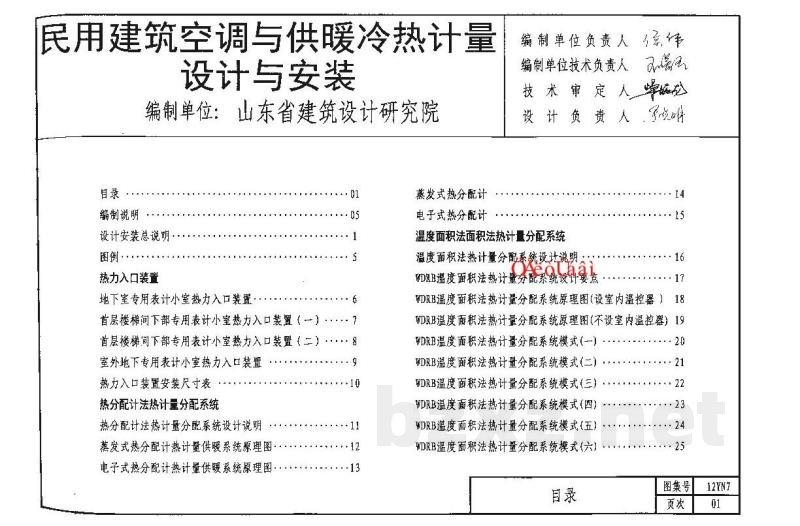

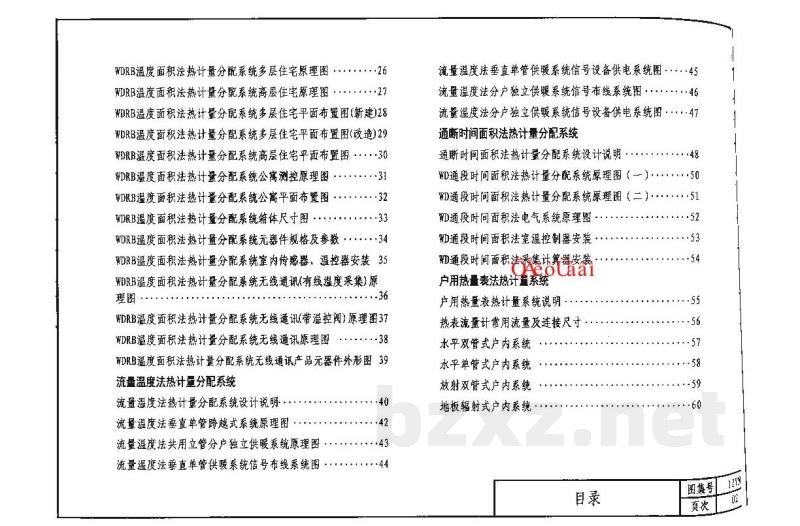

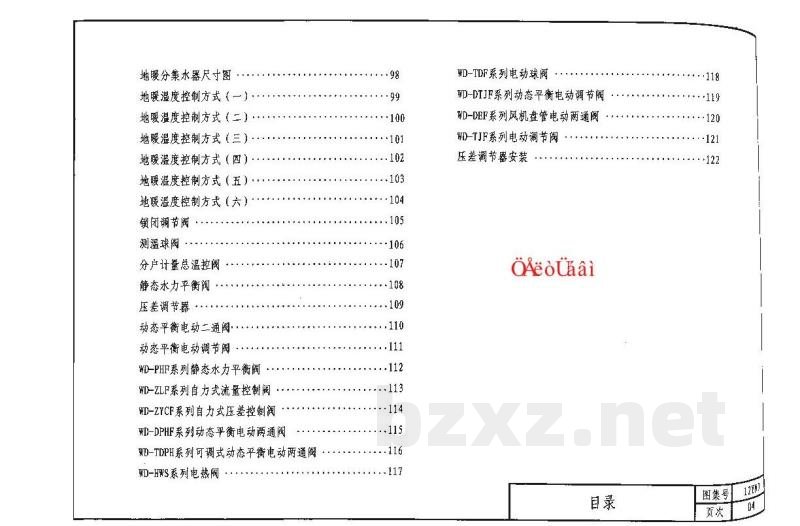

目录
- 设计安装总说明
- 图例
- 热力入口装置（地下室专用表计小室、首层楼梯间下部专用表计小室、室外地下专用表计小室）
- 热力入口装置安装尺寸表
- 热分配计法热计量分配系统（设计说明、蒸发式热分配计原理图、电子式热分配计原理图）
- 温度面积法热计量分配系统（设计说明、原理图、各种模式、多层/高层住宅原理图及平面布置图、公寓测控原理图、箱体尺寸图、元器件规格、室内传感器/温控器安装、无线通讯原理图）
- 流量温度法热计量分配系统（设计说明、垂直单管跨越式系统原理图、共用立管分户独立供暖系统原理图、信号布线及供电系统图）
- 通断时间面积法热计量分配系统（设计说明、原理图、电气系统原理图、室温控制器及热量表计算器安装）
- 户用热量表法热计量系统（系统说明、热表流量计常用流量及连接尺寸、户内系统（水平双管式、水平单管式、放射双管式、地板辐射式）、共用立管及入户装置安装、热量表箱、热表显示仪、传感器安装）
- 集中空调计量收费系统（设计说明、有效果计时型设计要点及原理图、相关产品及安装大样）
- 相关产品及安装大样（热量表、电磁式能量表、散热器恒温阀等）
- 地暖分集水器尺寸图及温度控制方式
- 控制元件（锁闭调节阀、测温球阀、分户计量总温控阀、静态水力平衡阀、压差调节器、动态平衡电动二通阀、电热阀、电动球阀等）

编制说明
1. 适用范围
本图集适用于新建，改建和扩建的民用建筑中以城市或区域热网，分散锅炉为热源的热计量系统以及集中空调冷热计量系统的设计与安装。其他热源形式，既有建筑的热计量改造可参照执行。
2. 编制原则
以现行国家规范和标准为依据，参考国家及各地热计量设计安装图集，吸收热计量与集中空调冷热量计量最新成果，体现新技术和节能减排政策，淘汰过时的技术与产品，充分体现图集的实用性和创新性，满足设计和施工安装的需要。
3. 编制依据
《民用建筑供暖通风与空气调节设计规范》GB50736-2012
《供热计量技术规程》JGJ173-2009
《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010
《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
《公共建筑节能设计标准》GB50189-2009
《建筑节能工程施工质量验收规范》GB50411-2007
《住宅设计规范》GB50096-2011
《建筑给水排水及供暖工程施工质量验收规范》GB50242-2002
《节能建筑评价标准》GB/T50668-2011
《居住建筑节能检测标准》JGJ/T132-2009
《微热量表》CJ128-2007
《电子式热分配计》CJ/T260-2007
《温度面积法热计量分摊装置》JG/T362-2012
《流量温度法热分配装置技术条件》JG/T332-2011
《通断时间面积法热计量装置技术条件》JG/T379-2012
《散热器恒温控制阀及就户用计量仪表数据传输技术条件》JG/T195-2007
《热能表检定技术规程》CJ/T188-2004
《超声流量计检定规程》JJG225-2001
《全国民用建筑工程设计技术措施·暖通空调·动力》（2009暖通空调制图标准）GB/T50114-2010

4. 主要编制内容
本图集主要包括设计总说明、分户热计量系统、集中空调冷热计量系统、管道及附件安装大样、相关产品技术资料等部分。编入本图集的分户热计量方式有：散热器热分配计法、温度面积法、通断时间面积法、流量温度法、户用热量表法。
6. 其它
6.1 本图集长度单位除注明者外，均以毫米计。
6.2 有关设计、施工安装及验收的未尽事宜，应按照国家和行业及地方现行的有关规范、标准及规定执行。
