07K133 薄钢板法兰风管制作与安装

薄钢板法兰风管制作与安装

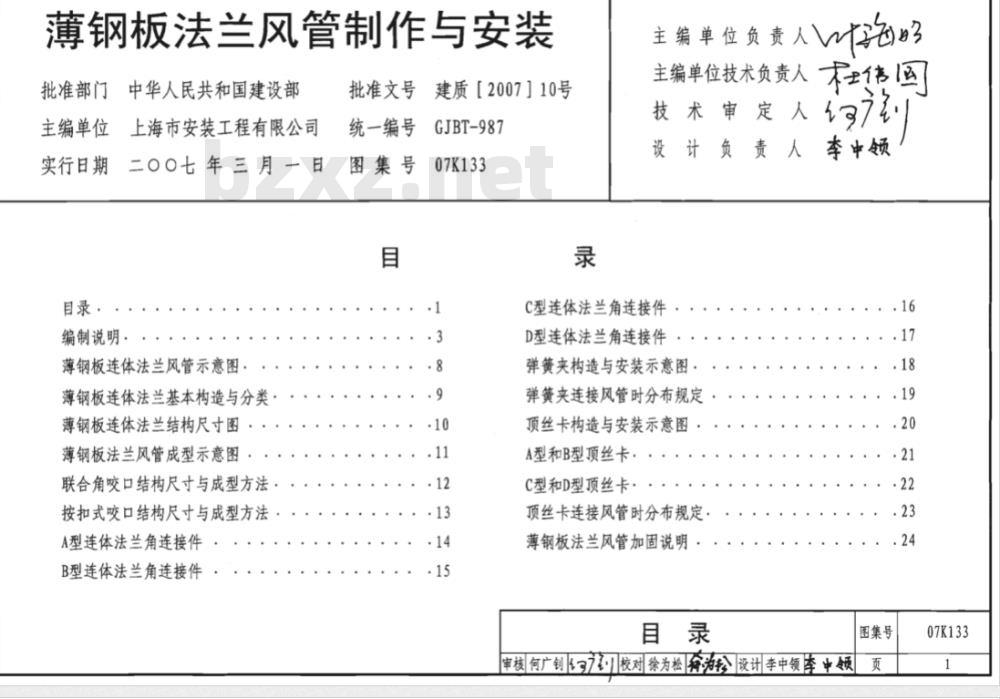

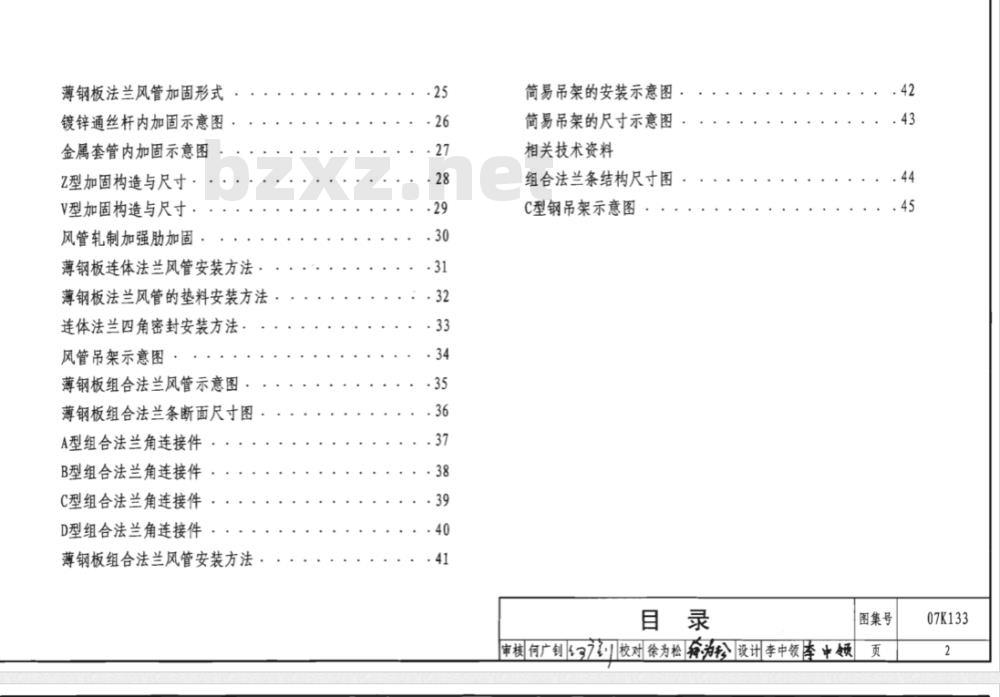

目  录

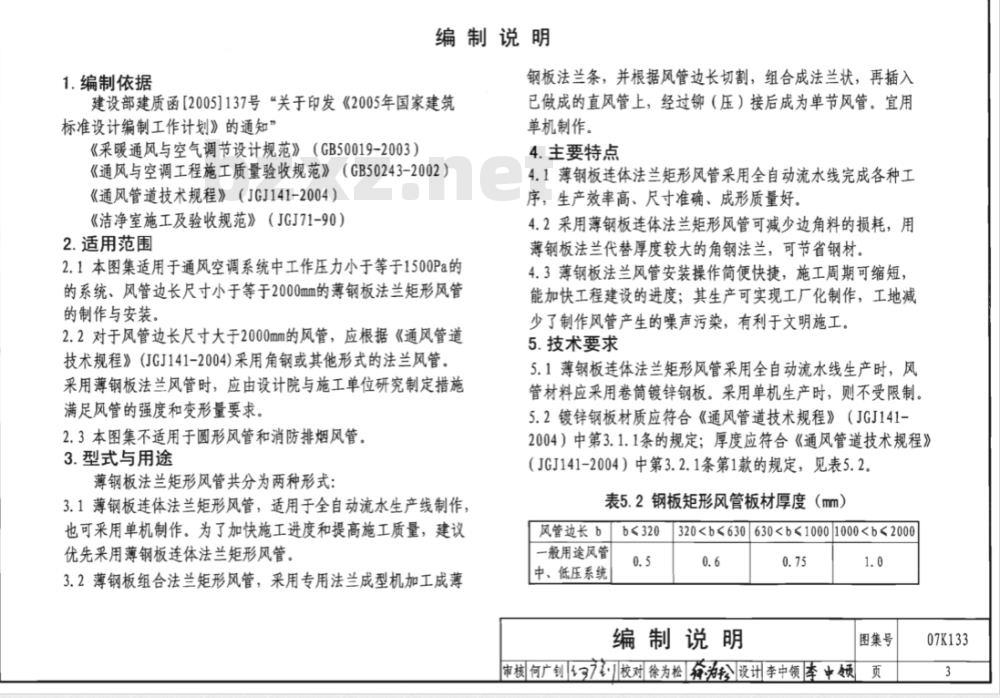

编制说明

1. 编制依据

• 建设部建质函[2005]137号“关于印发《2005年国家建筑标准设计编制工作计划》的通知”
• 《采暖通风与空气调节设计规范》（GB50019-2003）
• 《通风与空调工程施工质量验收规范》（GB50243-2002）
• 《通风管道技术规程》（JGJ141-2004）
• 《洁净室施工及验收规范》（JGJ71-90）

2. 适用范围

1. 2.1 本图集适用于通风空调系统中工作压力小于等于1500Pa的系统、风管边长尺寸小于等于2000mm的薄钢板法兰矩形风管的制作与安装。
2. 2.2 对于风管边长尺寸大于2000mm的风管，应根据《通风管道技术规程》（JGJ141-2004）采用角钢或其他形式的法兰风管。采用薄钢板法兰风管时，应由设计院与施工单位研究制订措施满足风管的强度和变形量要求。
3. 2.3 本图集不适用于圆形风管和消防排烟风管。

3. 型式与用途

薄钢板法兰矩形风管共分为两种形式：

1. 3.1 薄钢板连体法兰矩形风管，适用于全自动流水生产线制作，也可采用单机制作。为了加快施工进度和提高施工质量，建议优先采用薄钢板连体法兰矩形风管。
2. 3.2 薄钢板组合法兰矩形风管，采用专用法兰成型机加工成薄钢板法兰条，并根据风管边长切割，组合法兰状，再插入已做成的直风管上，经过铆（压）接后成为单节风管。宜用单机制作。

4. 主要特点

1. 4.1 薄钢板连体法兰矩形风管采用全自动流水线完成各种工序，生产效率高、尺寸准确、成形质量好。
2. 4.2 采用薄钢板连体法兰矩形风管可减少边角料的损耗，用薄钢板法兰代替厚度较大的角钢法兰，可节省钢材。
3. 4.3 薄钢板法兰风管安装操作简便快捷，施工周期可缩短，能加快工程建设的进度；其生产可实现工厂化制作，工地减少了制作风管产生的噪声污染，有利于文明施工。

5. 技术要求

1. 5.1 薄钢板连体法兰矩形风管采用全自动流水线生产时，风管材料应采用卷筒镀锌钢板。采用单机生产时，则不受限制。
2. 5.2 镀锌钢板材质应符合《通风管道技术规程》（JGJ141-2004）中第3.1.1条的规定；厚度应符合《通风管道技术规程》（JGJ141-2004）中第3.2.1条第1款的规定，见表5.2。

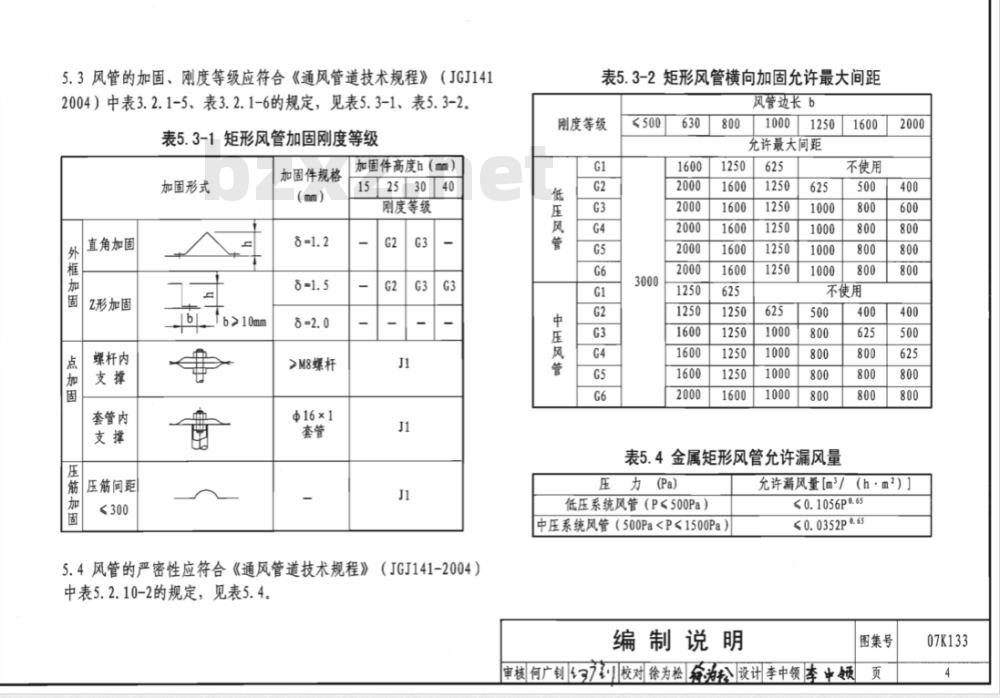

表 5.2 钢板矩形风管板材厚度 (mm)
