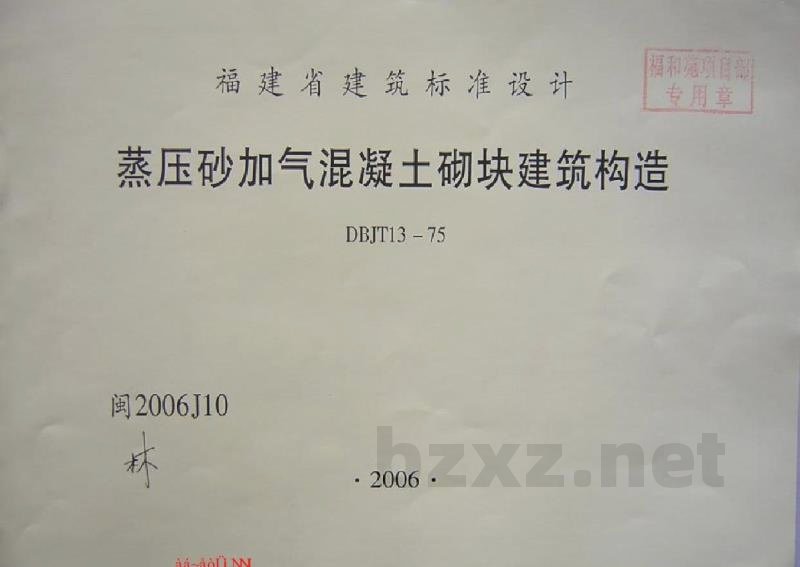

福建省建筑标准设计

蒸压砂加气混凝土砌块建筑构造

DBJT13-75

蒸压砂加气混凝土砌块建筑构造

目  录

总说明

1. 编制依据

2. 适用范围及规定

2.1 本图集适用于一般工业与民用建筑中采用蒸压砂加气混凝土砌块（以下简称砌块）砌筑的非承重内、外墙充填和隔墙等砌体工程及采用保温砌块铺贴在建筑物外墙面、楼地面等部位的保温工程。

2.2 本图集适用于抗震设防烈度为6~8度及非抗震设防地区。

2.3 使用其它类型蒸压加气混凝土砌块砌筑的非承重墙体构造可参照本图集。

2.4 如不采取有效措施，不得在以下部位设计使用砌块：

1. 建筑物室外地坪以下的外墙部位；
2. 长期浸水或经常干湿循环交替的部位；
3. 受化学侵蚀的环境，如强酸、强碱或高浓度二氧化碳等环境；
4. 砌块表面经常处于80℃以上的高温环境；
5. 女儿墙墙体、阳台栏板；
6. 其它不适用于砌块墙体的部位。

2.5 砌体墙体的厚度应满足建筑热工、隔声、防火及门窗安装等建筑结构构造和墙体高厚比的要求，并由单项工程计算确定。内墙厚度不应小于100mm，外墙厚度不应小于200mm。

3. 材料要求

3.1 砌块

3.1.1 砌块的质量应符合国家标准《蒸压加气混凝土砌块》(GB11968-1997)的要求。

3.1.2 常用砌块的规格尺寸宜符合表3.1.2的要求。砌块的尺寸允许偏差和外观应符合附录1表1.1的要求。
