辽92G305 室外地沟

辽宁省建筑标准设计

结构标准图集

室外地沟

统一编号：DBJT05——71

图集号：辽 92G305

辽宁省建筑设计标准化办公室编制
1992

室外地沟

抚顺诚信石化工程建设监理有限公司

图书

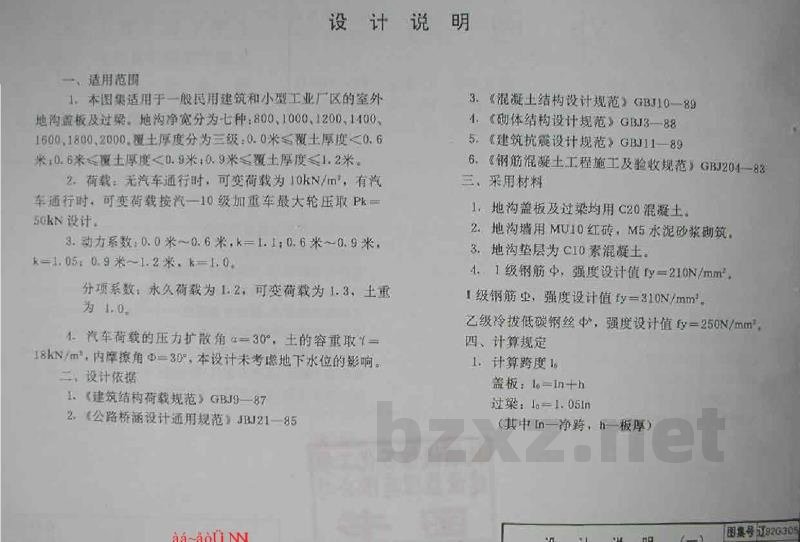

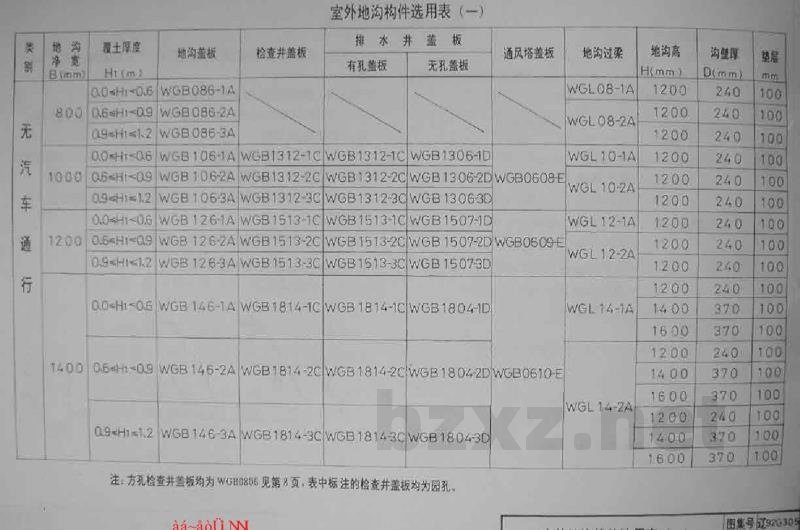

设 计 说 明

一、适用范围

1. 本图集适用于一般民用建筑和小型工业厂区的室外地沟盖板及过梁。地沟净宽分为七种：800, 1000, 1200, 1400, 1600, 1800, 2000；覆土厚度分为三级：0.0米≤覆土厚度＜0.6米，0.6米≤覆土厚度＜0.9米，0.9米≤覆土厚度≤1.2米。

2. 荷载：无汽车通行时，可变荷载为10kN/m²；有汽车通行时，可变荷载按汽-10级加重车最大轮压取 P_k=50kN设计。

3. 动力系数：0.0米～0.6米，K=1.1；0.6米～0.9米，K=1.05；0.9米～1.2米，K=1.0。

分项系数：永久荷载为1.2，可变荷载为1.3，土重为1.0。

4. 汽车荷载的压力扩散角 a=30°，土的容重取 γ = 18kN/m³，内摩擦角 Φ = 30°，本设计未考虑地下水位的影响。

二、设计依据

1. 《建筑结构荷载规范》GBJ9—87
2. 《公路桥涵设计通用规范》JBJ21—85
3. 《混凝土结构设计规范》GBJ10—89
4. 《砌体结构设计规范》GBJ3—88
5. 《建筑抗震设计规范》GBJ11—89
6. 《钢筋混凝土工程施工及验收规范》GBJ204—83

三、采用材料

1. 地沟盖板及过梁均用C20混凝土。
2. 地沟墙用MU10红砖，M5水泥砂浆砌筑。
3. 地沟垫层为C10素混凝土。
4. I级钢筋Φ，强度设计值 f_y=210N/mm²。
   I级钢筋Φ，强度设计值 f_y=310N/mm²。
   乙级冷拔低碳钢丝Φ，强度设计值 f_y=250N/mm²。

四、计算规定

1. 计算跨度 l_n

盖板：l_n=ln+h
过梁：l_n=1.05ln
(其中 ln—净跨，h—板厚)
