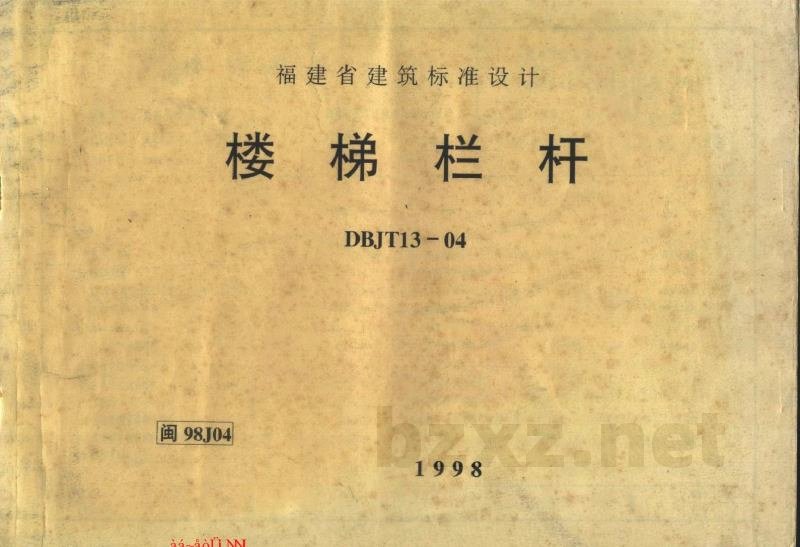

闽98J04 楼梯栏杆

福建省建筑标准设计 楼梯栏杆
图集号：DBJT13-04 (闽98J04)
批准部门：福建省建设委员会
主编单位：福建省轻纺工业设计院
实行日期：1999年1月1日
批准文号：闽建科［1998］49号

【楼梯栏杆索引】

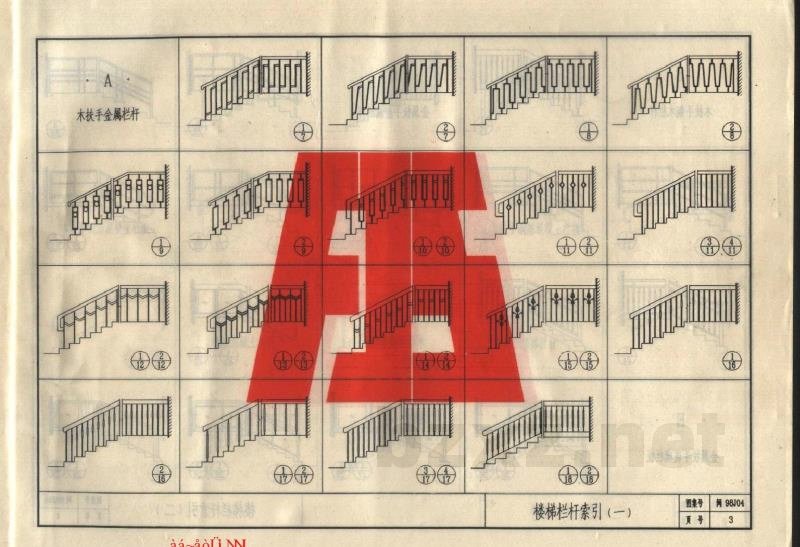

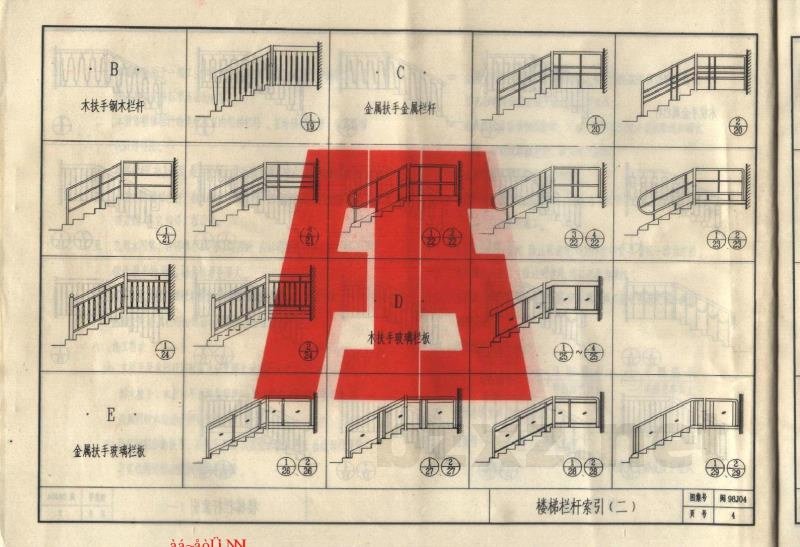

A. 木扶手金属栏杆 (2)
B. 木扶手钢木栏杆 (25)
C. 金属扶手金属栏杆 (26-29)
D. 木扶手玻璃栏板 (30-31)
E. 金属扶手玻璃栏板 (32-33)
F. 木栏杆 (34-35)
G. 木扶手钢筋混凝土栏板 (36)
H. 金属扶手钢筋混凝土栏板 (37-39)
J. 钢筋混凝土栏板 (40-42)
K. 幼儿楼梯栏杆 (43-44)
L. 室外楼梯金属栏杆 (45-46)
M. 室外楼梯钢筋混凝土 (47)
N. 楼梯靠墙扶手 (48-49)
O. 梯段中间扶手 (50)
P. 扶手断面大样 (51)
Q. 木栏杆花色大样 (52)
R. 楼梯路步防滑条 (53)
S. 扶手端部与墙柱连接大样 (54)
T. 预埋件 (55)

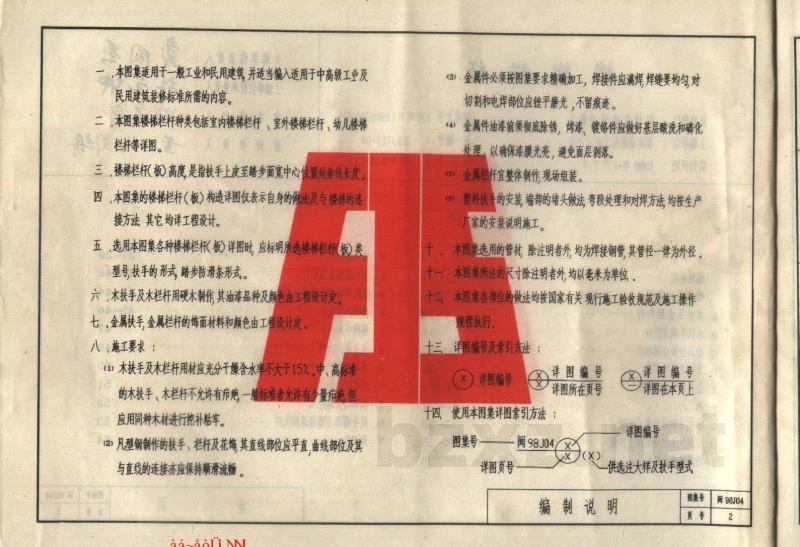

【编制说明】
一、本图集适用于一般工业和民用建筑，并适当编入适用于中高级工业及民用建筑装修标准所需的内容。
二、本图集楼梯栏杆种类包括室内楼梯栏杆、室外楼梯栏杆、幼儿楼梯栏杆等详图。
三、楼梯栏杆（板）高度是指扶手上皮至踏步面宽中心位置处垂线长度。
四、本图集的楼梯栏杆（板）构造详图仅表示自身的做法及与楼梯的连接方法，其它详见工程设计。
五、选用本图集各种楼梯栏杆（板）详图时，应标明所选楼梯栏杆（板）的类型号、扶手的形式及踏步防滑条形式。
六、木扶手及木栏杆用硬木制作，其油漆品种及颜色由工程设计定。
七、金属扶手、金属栏杆的饰面材料和颜色由工程设计定。
八、施工要求：
（1）木扶手及木栏杆用材应充分干燥，含水率不大于15%。中、高标准的木扶手、木栏杆不允许有病疤，应使用同种木材进行挖补粘牢；一般标准者允许有少量瑕疵。
（2）凡型钢制作的扶手、栏杆及花饰，其直线部位应平直，曲线部位及其与直线的连接亦应保持顺滑流畅。
（3）金属件必须按图集要求精确加工，焊接件应满焊，焊缝要均匀；对切割和电焊部位应锉平磨光，不留痕迹；金属件油漆前须彻底除锈；烤漆、镀铬件应做好基层酸洗和磷化处理，以确保漆膜光亮，避免面层剥落。
（4）金属栏杆宜整体制作，现场组装。
（5）塑料扶手的安装、端部的堵头做法、弯段处理和对焊方法均按生产家的安装说明施工。
九、本图集选用的管材，除注明者外，均为焊接钢管，其管径一律为外径。
十、本图集所注的尺寸，除注明者外，均以毫米为单位。
十一、本图集各部位的做法均按国家有关现行施工验收规范及施工操作规程执行。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
