闽85J702 预制混凝土花格栏杆

福建省建筑标准设计 预制混凝土花格栏杆 (DBJT13-19)

批准文号：闽建标（86）049号
统一编号：DBJT13-19
图集号：85J702
主编单位：福建省建设委员会
主编单位：厦门市建筑设计研究院
实行日期：1986年12月

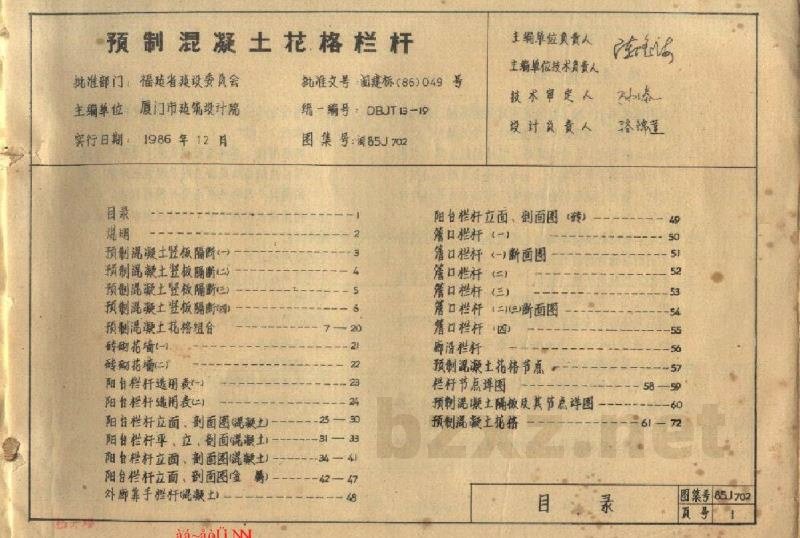

目录
一、预制混凝土竖板隔断
二、预制混凝土花格组合
三、阳台栏杆选用表
四、阳台栏杆立面、剖面图（混凝土、金属）
五、管口栏杆图集
六、廊道栏杆
七、预制混凝土花格节点详图

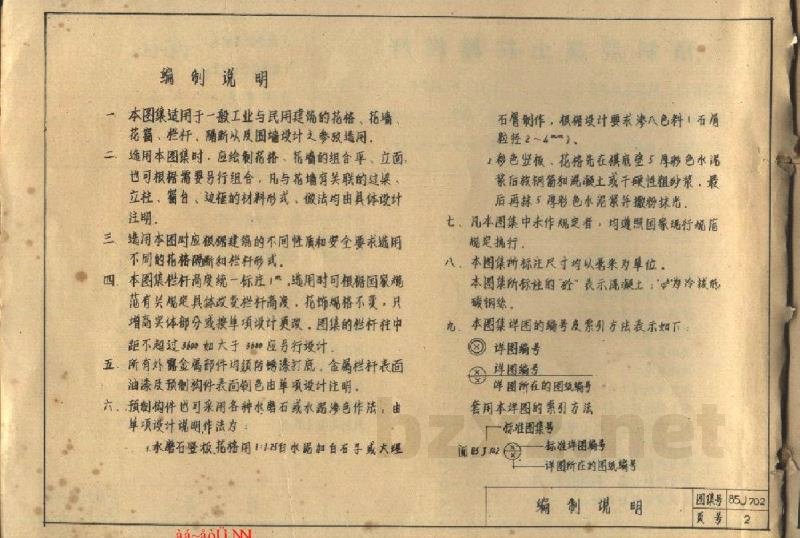

编制说明
本图集适用于一般工业与民用建筑的花格、拓墙花格、栏杆、隔断及围墙设计之参考。使用本图集时应绘制花格、花饰的组合平面、立面图，也可根据需要进行组合。凡与花墙有关联的立柱、踢台、框架，其材料形式、做法由具体设计注明。

选用本图集时应根据建筑的不同性质和安全要求，选用不同的花格、隔断和栏杆形式。本图集栏杆高度统一标准，使用时可根据国家相关规定确定具体高度。花饰、花格不限高度，只增加实体部分或按项设计。图集栏杆柱中距如大于规定值应另行设计。

一、所有外露金属部件均须涂刷防锈漆打底；预制构件表面颜色由单项设计注明。
二、预制构件可采用各种水磨石或彩色砂浆作法，由单项设计说明。水磨石竖板花饰用白水泥加石屑盛制，根据设计要求渗入彩色料（石屑粒径2~4mm）。彩色坚板先在底座用厚彩色水泥抹平，再加细砂浆抹平，最后抹5mm厚彩色水泥浆并撒粉抹光。
三、凡本图集中未作详定的，均照国家现行规范执行。
四、本图集所标注尺寸均以毫米（mm）为单位。本图集中“$phi$”表示混凝土，“$phi$”表示冷拔碳钢。

详图编号说明：
详图编号 | 详图所在的图集编号 | 套用本样图的索引方法 | 标准图集号 | 标准图集详图所在的图集编号

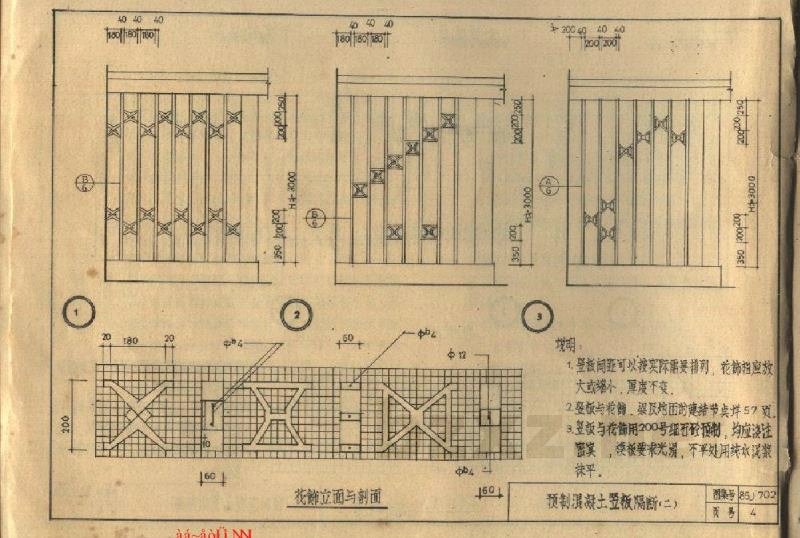

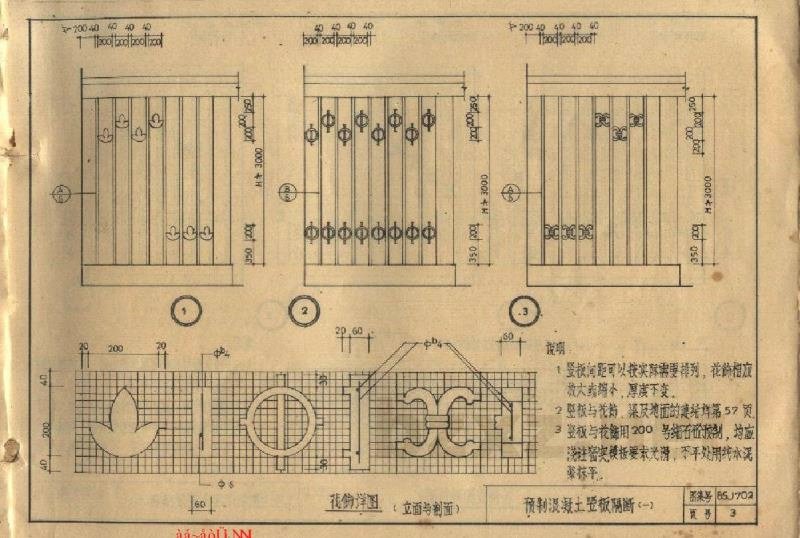

使用说明：
1. 花饰间距可以按实际需要排列，花饰相应放大或缩小，厚度不变。
2. 坚板与花饰、梁及地面的厚径请参考第57页。
3. 坚板与花饰用200号细石混凝土制，均应浇注密实，模板要求光滑，不平处用水泥浆抹平。
4. 竖板间距可以按实际需要排列，花饰相应放大或缩小，厚度不变。
5. 竖板与花饰、梁及地面的厚径请参考第57页。
6. 竖板与花饰用200号细石混凝土制，均应浇注密实，模板要求光滑，不平处用水泥浆抹平。
