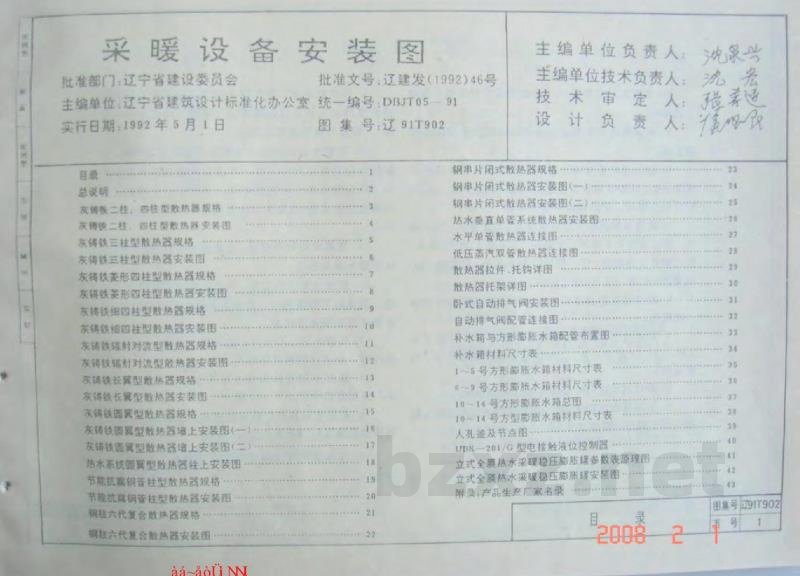

辽91T902 采暖设备安装图

辽宁省建筑标准设计

采暖标准图集

采暖设备安装图

统一编号：DBJT05-91

图集号：辽 91T902

辽宁省建筑设计标准化办公室编制

1991

采暖设备安装图

批准部门：辽宁省建设委员会 批准文号：辽建发(1992)46号

主编单位：辽宁省建筑设计标准化办公室 统一编号：DBJT05—31

实行日期：1992年5月1日 图集号：辽91T902

2008.2.1

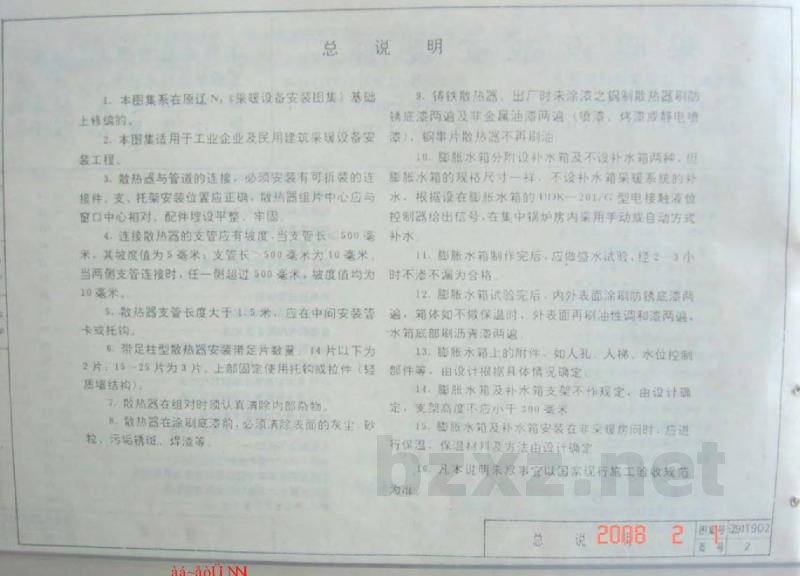

总说明

1. 本图集系在原证N《采暖设备安装图集》基础上修编的。
2. 本图集适用于工业企业及民用建筑采暖设备安装工程。
3. 散热器与管道的连接，必须安装有可拆装的连接件。支、托架安装位置应正确，散热器组片中心应与窗口中心相对。配件埋设平整、牢固。
4. 连接散热器的支管应有坡度，当支管长≤500毫米，其坡度值为5毫米；支管长＞500毫米为10毫米。当两侧支管连接时，任一侧超过500毫米，坡度值均为10毫米。
5. 散热器支管长度大于4.5米，应在中间安装管卡或托钩。
6. 带柱型散热器安装满足片数要求：14片以下为2片；13～25片为8片。上部固定使用托钩或拉件（轻质墙结构）。
7. 散热器在组对时须认真清除内部杂物。
8. 散热器在涂刷底漆前，必须清掉表面的灰尘、砂粒、污垢锈斑、焊渣等。

9. 铸铁散热器、出厂时未涂漆之钢制散热器刷防锈底漆两遍及非金属油漆两遍（喷漆、烤漆或静电喷漆），铜带片散热器不再刷油。
10. 膨胀水箱分附设补水箱和不设补水箱两种。但膨胀水箱的规格尺寸一样，不设补水箱采暖系统的补水，根据设在膨胀水箱的01K201-G型电接触液位控制器给出信号、在集中锅炉房内采用手动或自动方式补水。
11. 膨胀水箱制作完后，应做盛水试验，经2～3小时不渗不漏为合格。
12. 膨胀水箱试验完后，内外表面涂刷防锈底漆两遍。箱体如不做保温时，外表面再刷油性调和漆两遍，水箱底部刷沥青漆两遍。
13. 膨胀水箱上的附件、如人孔、人梯、水位控制部件等，由设计根据具体情况确定。
14. 膨胀水箱及补水箱支架不作规定，由设计确定。支架高度不应小于300毫米。
15. 膨胀水箱及补水箱安装在非采暖房间时，应进行保温，保温材料和方法由设计确定。
16. 凡本说明未尽事宜以国家现行施工验收规范为准。

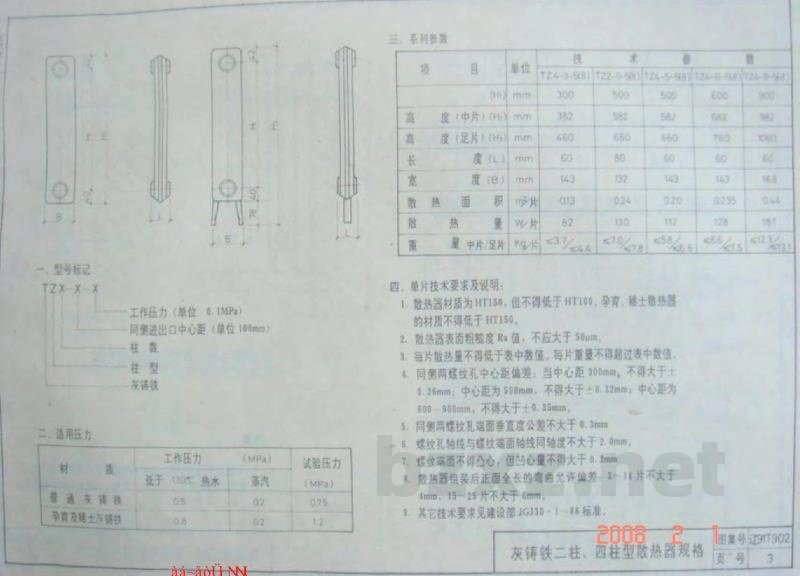

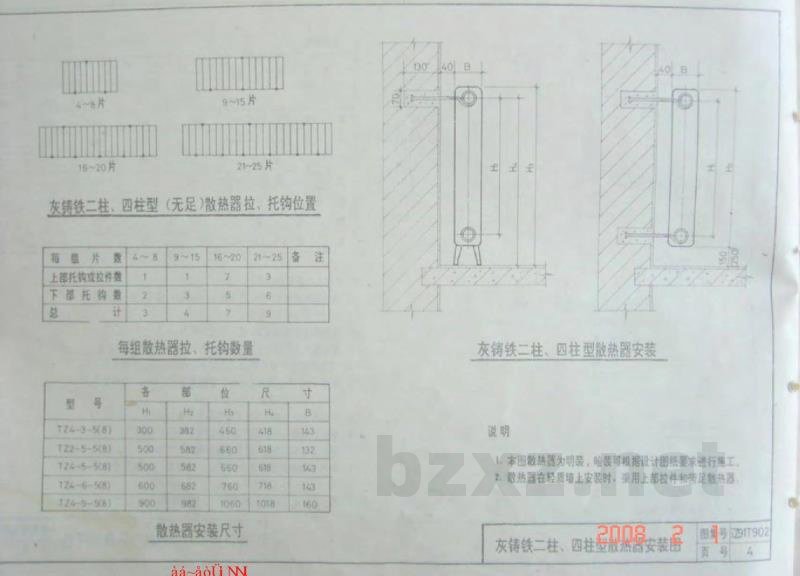

总说 2008-2
图号：ZBHT307
版次：2
