苏G9902 水泥炉渣空心砌体框架填充墙及隔墙构造

江苏省结构构造通用图集

水泥炉渣空心砌体框架填充墙及隔墙构造图集

江苏省轻质墙体节能建筑技术发展中心
发行单位：江苏省工程建设标准设计站

实行日期：2000年3月1日

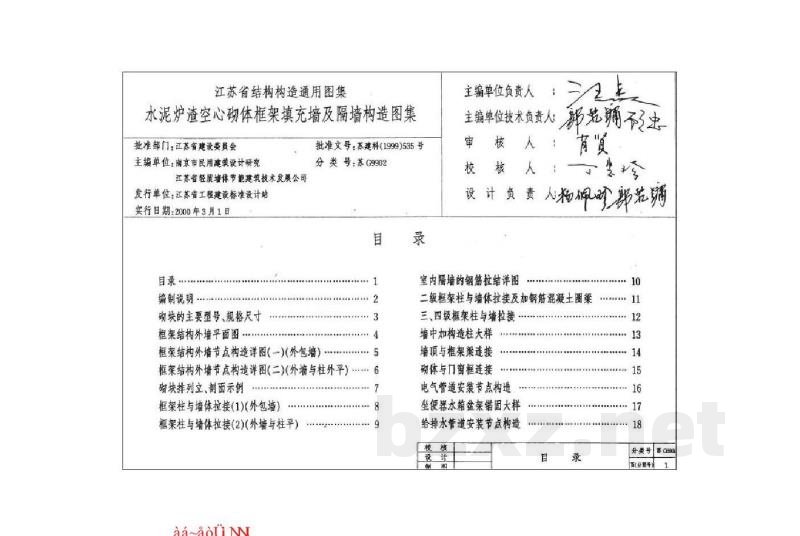

目录 .................................................. 1

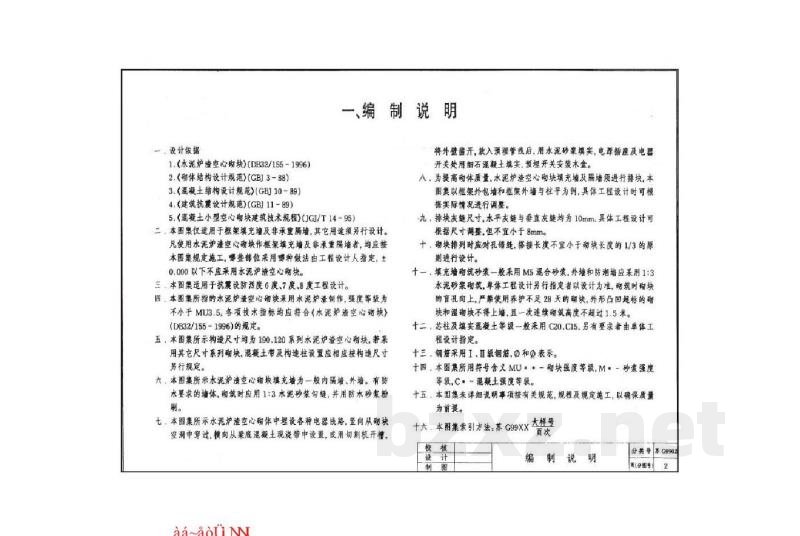

编制说明 .............................................. 2

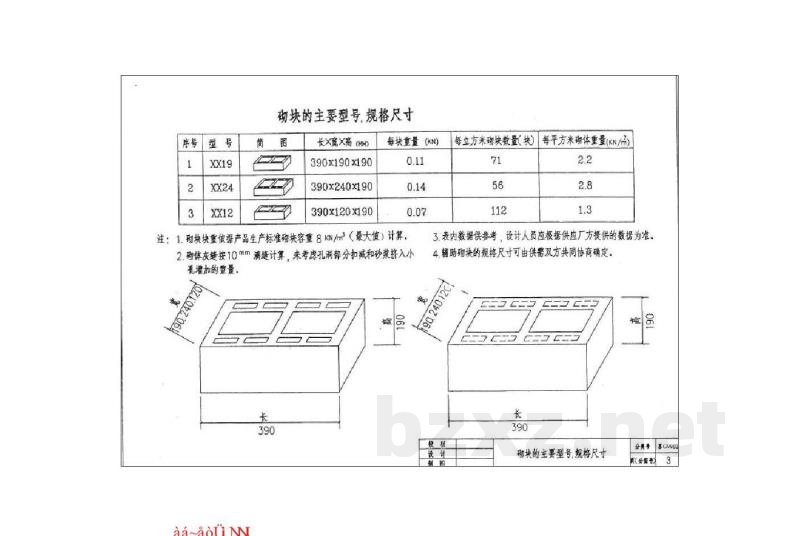

砌块的主要型号、规格尺寸 ............................ 3
框架结构外墙平面图 .................................... 4
框架结构外墙节点构造详图(一)(外包墙) .............. 5
框架结构外墙节点构造详图(二)(外沿与柱平齐) ....... 6
砌块排列立面、剖面示例 .............................. 7
框架柱与墙体拉接(1)(外包墙) ....................... 8
框架柱与墙体拉接(2)(外墙与柱平) .................... 9

室内隔墙的钢筋拉结详图 ............................ 10
二级框架柱与墙体拉接及加强钢筋混凝土圈梁 .......... 11
三、四级框架柱与墙连接 .................................. 12
墙中加构造柱大样 ...................................... 13
墙顶与框架梁连接 ...................................... 14
砌体与门窗框连接 ...................................... 15
电气管道安装节点构造 .................................. 16
坐便器水箱盒支腿固定大样 ............................ 17
给排水管道安装节点构造 ................................ 18
