闽2002J20(3) 住宅厨房卫生间排风道选用图集（三）

住宅厨房卫生间排风道选用图集
批准单位：福建省建设厅
组织编制单位：福州市建设局
主编单位：福州大学土木建筑设计研究院
协编单位：福州英泰建材有限公司、龙岩市绿园生态开发有限公司、南安市美林建筑环保制品厂

批准文号：闽建科【2002128号
统一编号：DBJT13-55
图集号：闻2002J20（3）
实行时间：2003年5月1日

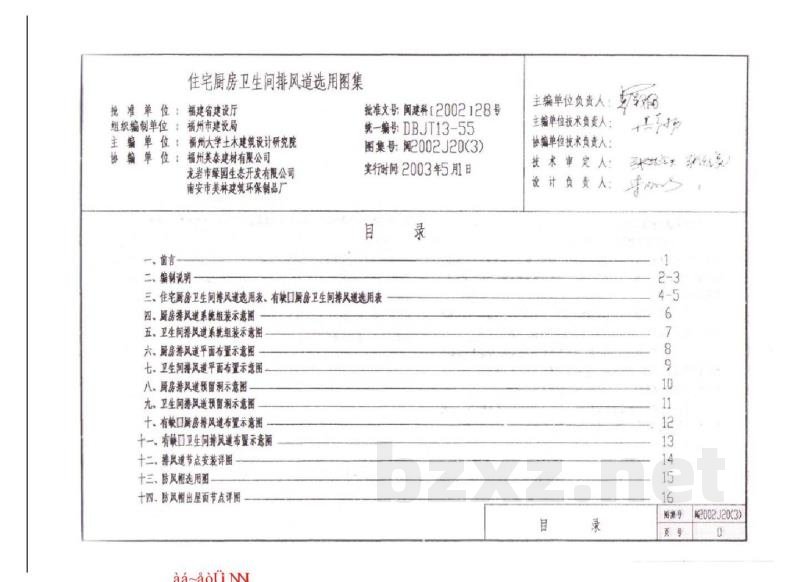

目录：
一、前言
二、编制说明
三、住宅厨房卫生间排风道选用表
四、厨房卫生间排风道系统组装示意图
五、卫生间排风道系统组装示意图
六、厨房排风道平面布置示意图
七、卫生间排风道平面布置示意图
八、厨房排风道预留洞示意图

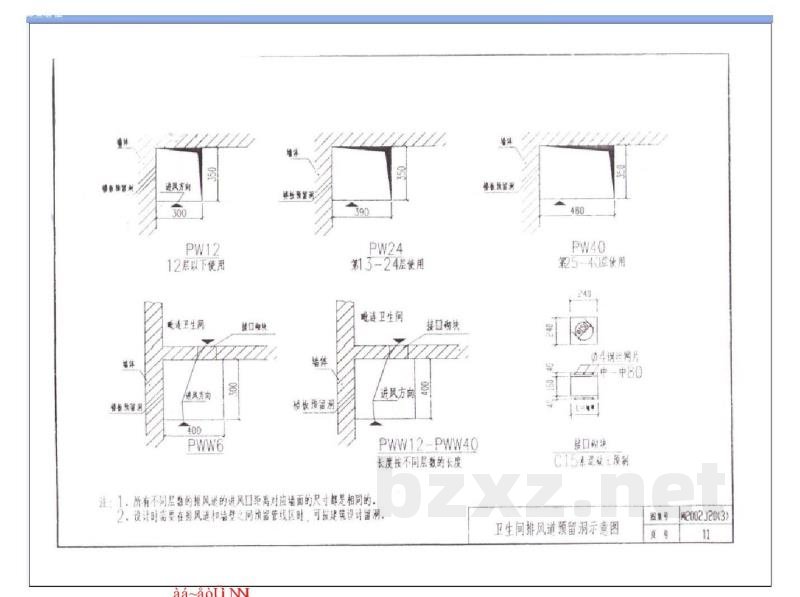

九、卫生间排风道预留洞示意图

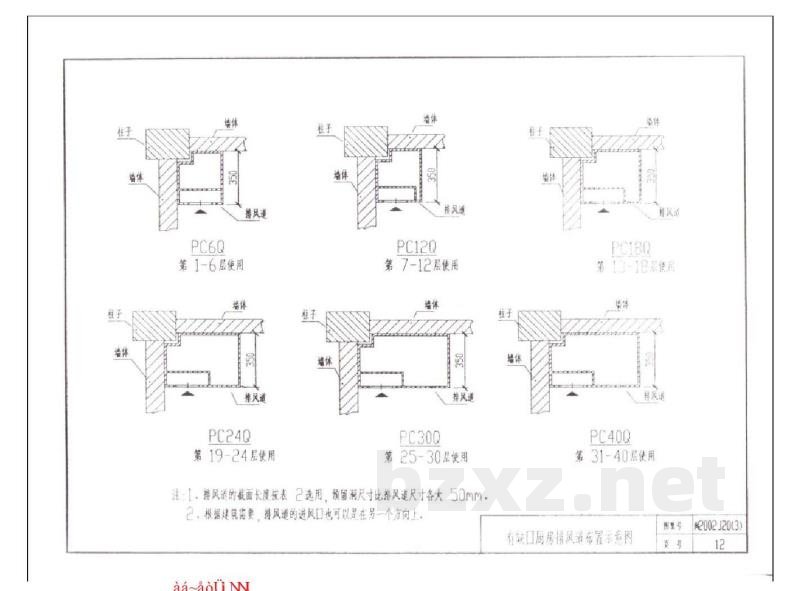

十、有缺口厨房排风道布置示意图
十一、有缺口卫生间排风道布置示意图
十二、排风道节点安装详图
十三、防风帽选用图
十四、防风帽出屋面节点详图

【技术参考与规格说明】

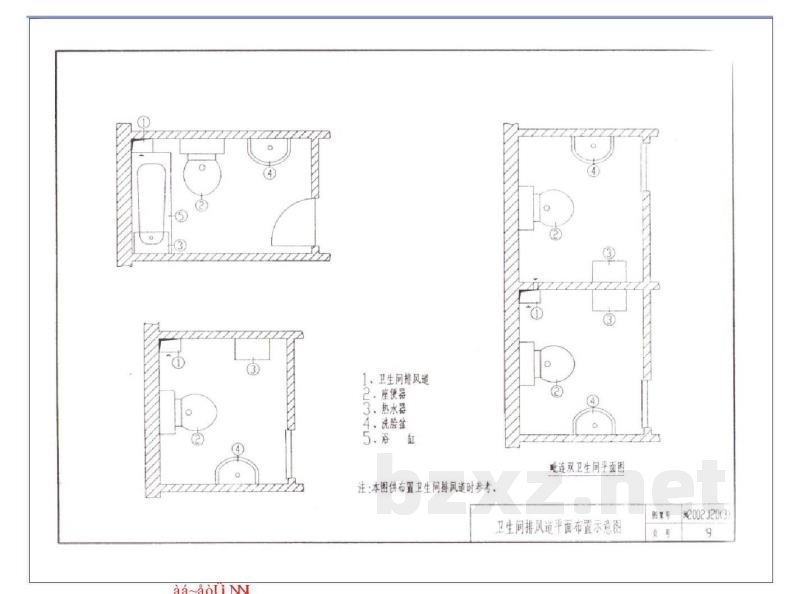

1. 卫生间排风道布置组成部件：
卫生间排风道、座便器、热水器、洗脸盆、浴缸。

2. 排风道选型规格参考：
- PC系列（根据楼层使用）：
- 第1-6层使用：PC6
- 第7-12层使用：PC12
- 第13-18层使用：PC18
- 第19-24层使用：PC24
- 第25-30层使用：PC30
- 第31-40层使用：PC40
- PW系列（根据楼层使用）：
- 第1-12层使用：PW12
- 第13-24层使用：PW24
- 第25-40层使用：PW40

3. 设计与安装注意事项：

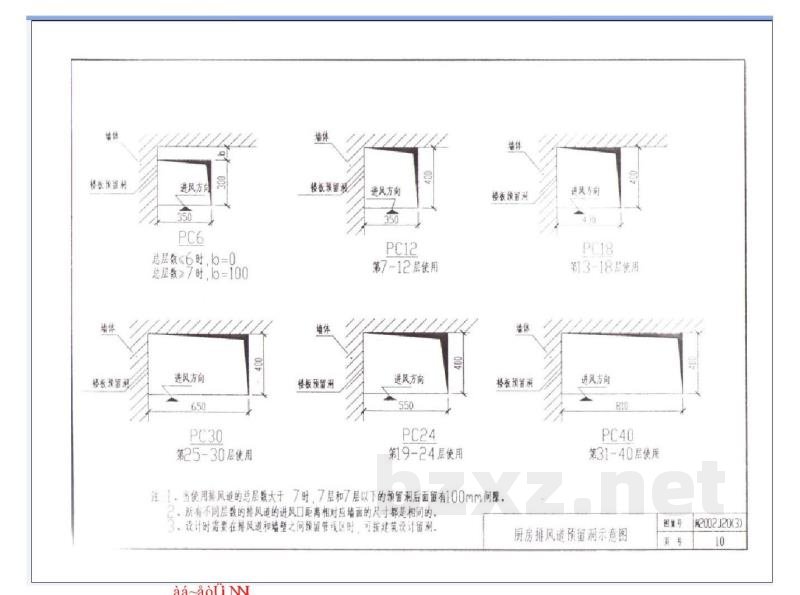

- 当使用排风道的总层数大于7层时，7层和7层以下的预留洞后面应留有100mm间隙。
- 所有不同层数的排风道的进风口距离相对应墙面的尺寸都是相同的。
- 设计时如需要在排风道和墙壁之间预留管线区时，可按建筑设计留洞。
- 排风道的预留洞尺寸比排风道尺寸大50mm。
- 根据建筑需要，排风道的进风口也可以在另一个方向上。
